VSG-24 manustatud poolus VCB-kaitselüliti siseruumides kaitselüliti 24kV
Need põhimõtted on tänapäeval palju rohkem kui kunagi varem meie edu aluseks rahvusvaheliselt aktiivse keskmise suurusega äri trafojaamade jaotuskabineti jaoks, vähese pingekapi lüliti, kolmefaasiline lunastaja. Saate meie professionaalse vastuse 8 tunni jooksul. Usaldage meid, te ei kaota kunagi südant. Teenime ühiskonda ja kasutajaid industrialiseerimise arendamise ideega. Alates oma asutamisest oleme loonud pikaajalised koostöösuhted paljude ettevõtetega, kus on kvaliteetseid tooteid, mõistlikke hindu ja suurepäraseid teenuseid.

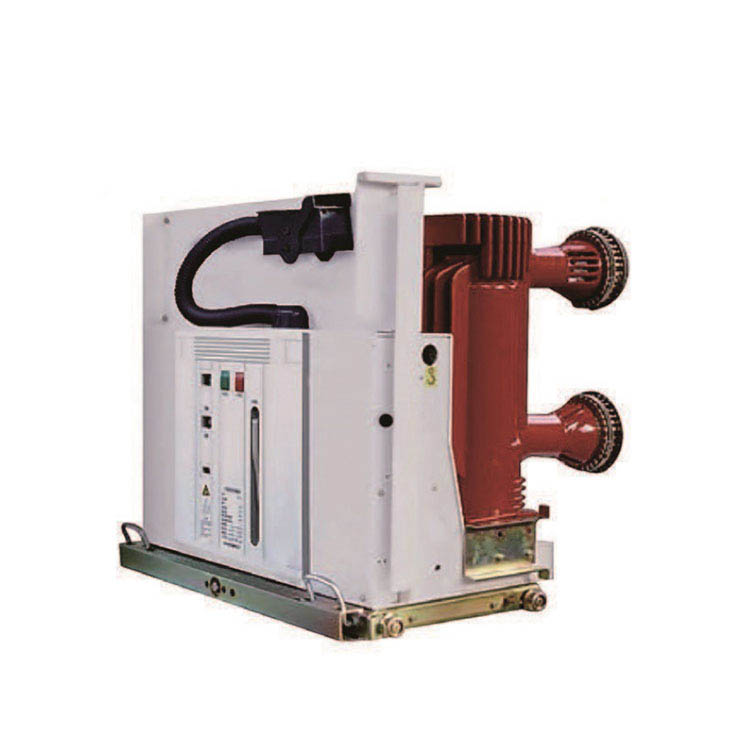

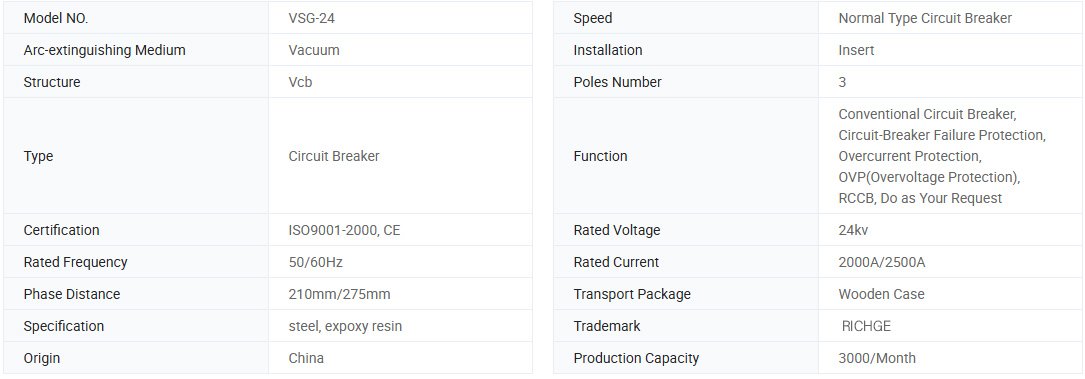

VSG-24 seeria siseruumides kõrgepinge vaakumi kaitselüliti koos manustatud poolustega on kolmefaasiline A.C 50Hz siseruumijaotusseadmed, mille nimiväärtuspinge on 24kV. Seda kasutatakse elektriseadmete kaitsmiseks ja juhtimiseks tööstuse ja Mingi ettevõtte, elektrijaamade ja alajaama valdkondades.
Seda tüüpi vaakumkaitselüliti peamine juhtiv vooluring kasutab manustatud poolust, mis on sobitatud modulaarse korraldusega ja integreeritud energiasalvestuse käepidemega. Üldine paigutus on mõistlik, ideaalselt lühidusega ja mõistab tõesti vaba hooldust ning pikemat mehaanilist ja elektrielu.

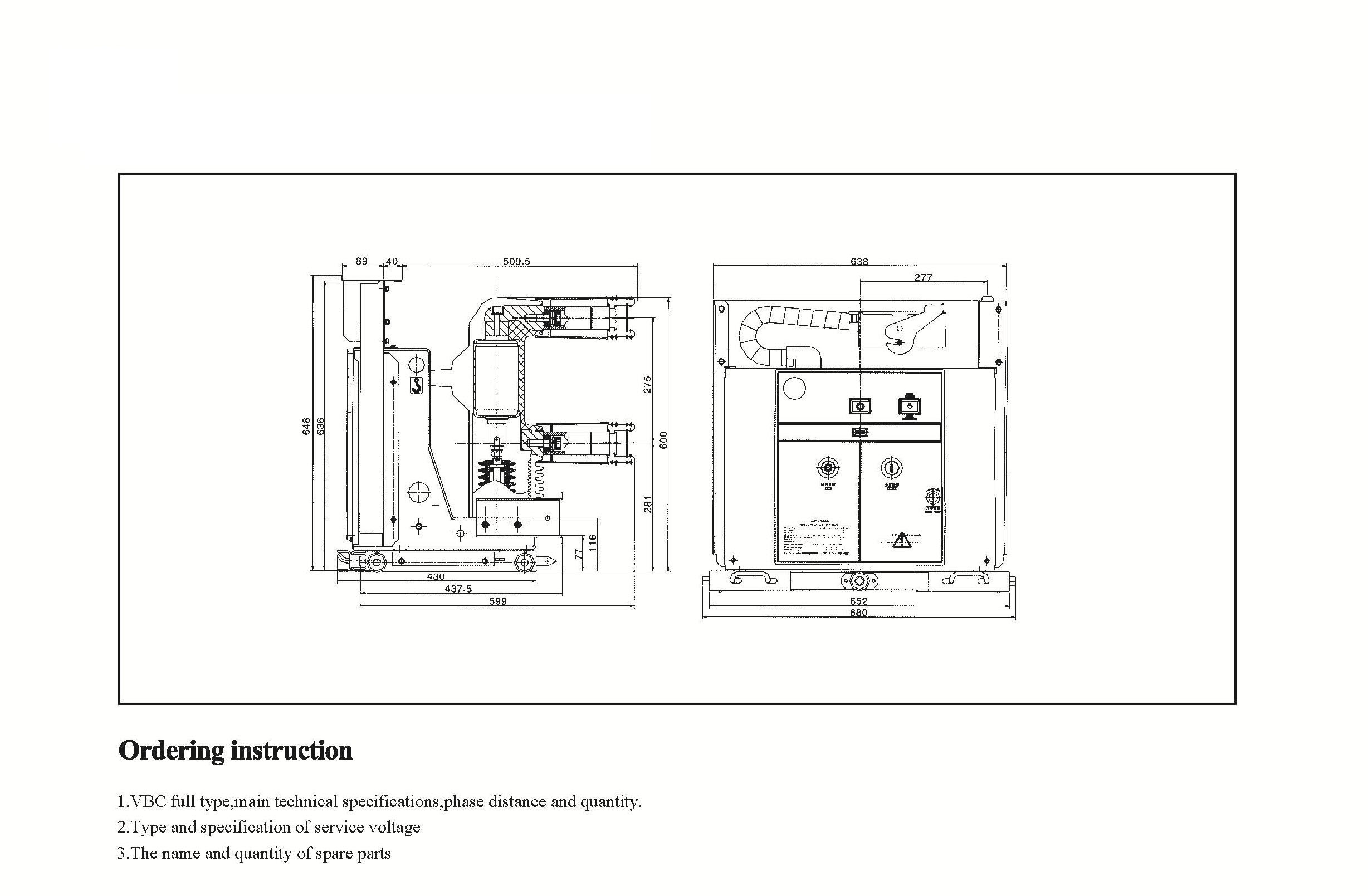

Siseruumides tagasivõttav vaakumkaitselüliti
Siseruumides tagasivõttavad vaakumkaitsevahendid sobivad kolmefaasiliste vahelduvvoolusüsteemide jaoks, mille nimpinge on kuni 12 ~ 24 kV ja sagedus 50/60Hz. Neid kasutatakse laialdaselt elektrijaamades, alajaamades, naftakeemilistes, metallurgias, tootmises ja muudes tööstusharudes, lennujaamades, elamurajoonides jne. Elektriseadmete juhtimine ja kaitsmine, eriti juhtudel, mida tuleb hallata harva hinnatud voolu või mitme ringkonna lühis voolu korral. Selle saab paigaldada siseõhu isoleeritud lülitusseadmesse, näiteks KYN28 või AMS-tüüpi.
Kaitselüliti on valmistatud küpsest APG -tehnoloogiast. VD4 terminalipuhvri rakendamine tagab, et sisetilmer on igas töökeskkonnas usaldusväärsem. VD4 suudab täielikult vastata GB, DL, IEC, DIN, VDE ja teiste arenenud tööstusriikide standardite nõuetele.
Vaakumkaitselüliti koosneb peamiselt kolmest osast: vaakumkaare kustutamiskambrist, töömehhanism, sulg ja muudest komponentidest.
1. vaakumkaare kustutuskamber
Erinevat tüüpi lülitite kohaselt on seal keraamilisi vaakumkaare kustutuskambreid, millel on välised ekraanid, väikesed vaakumkaare kustutamiskambrid, millel on vahepealse suletud tassi kujuga pikisuunalised magnetväljad, ja sisemise suletud klaasist mulli kaare kustutuskambrid. Põhistruktuur on järgmine:
1) Õhukindel isolatsiooni kest ： Õhukindel isolatsioonisüsteem, mis koosneb keraamilisest, klaasist või mikrokristallilisest klaasist õhukindlast isolatsiooni silindrist, teisaldatavast otsakattest, fikseeritud otsakattest ja roostevabast terasest gofreeritud torust on vaakumiga suletud konteiner. Õhukindluse tagamiseks on lisaks tihendusliikide rangetele tööprotseduuridele vajalik materjal ise ka väike hingavus ja gaasi sisemine vabanemine.
2) Juhtiv süsteem ： See koosneb fikseeritud juhtivast vardast, fikseeritud töötava kaare pinnast, fikseeritud kontaktist, liikuvast kontaktist, liikuvast kaare pinnast ja liikuvast juhtivat vardast. Kontaktstruktuuri võib laias laastus jagada kolmeks tüüpi: silindriline kontakt, põiksuunaline magnetvälja kontakt soon kõverdatud pinnaga spiraalse kujuga ja pikisuunaline magnetvälja kontakt. Praegu kasutab seda tüüpi kaare kustutamiskamber pikisuunalist magnetvälja tehnoloogiat, millel on tugev ja stabiilne kaare kustutamise võime.
3) Varjestussüsteem ： Varjestuskate on vaakumkaare kustutamiskambris asendamatu komponent ja seal on erinevat tüüpi varjestuskatte, näiteks kontaktpunkti ümbritsev peamine varjestuskate, gofreeritud torude varjestuskatte ja pinget võrdsustav varjestuskatte. Peamise varjestuskatte funktsioon on järgmine: ①, et vältida toodete pritsimist isolatsioonikoore siseseinale kaareprotsessi ajal, vähendades seeläbi kesta isolatsiooni tugevust. ② Kaaride kustutamise kambris elektrivälja jaotuse ühtluse parandamine on kasulik kohaliku välja tugevuse vähendamiseks ja vaakumkaare kustutamise kambri kondenseerimiskaaride miniaturiseerumise soodustamiseks ja mõne kaareenergia imamine on kasulik kaarelõhe dielektrilise tugevuse taastumiseks.
2. töömehhanism
Erinevat tüüpi kaitselülitite sõnul kasutatakse erinevaid töömehhanisme. Ühiste töömehhanismide hulka kuuluvad vedru töömehhanism (VS1), püsiv magneti töömehhanism ja kombineeritud töömehhanism (VBD).
Muud osad: šassii sõidukid, isolatsioonisulgud, isolaatorid jne.
Millised on vaakumkaitselülitite omadused
(1) tugev purunemisvõime, kuni 50KA; Pärast luumurdu taastub pragude vaheline keskkond kiiresti ja söödet pole vaja asendada.
(2) Kontakti avavahemik on väike. 10kV vaakumkaitselüliti kontakt purunemise kaugus on ainult umbes 10mm. Vajalik töövõimsus on väike, toiming on kiire, töömehhanismi saab lihtsustada ja kasutusaega laiendada. Üldiselt pole hooldust vaja umbes 20 aastat.
(3) Lühike kaare kustutamise aeg, madal kaarepinge, madal kaareenergia, madal kontaktkaotus ja mitu katkestust.
(4) Mobiilsel juhendamisel on väike inerts ja see sobib sagedaseks tööks.
(5) Lüliti kasutamisel on toimingumüra madal, muutes selle sobivaks linnade kasutamiseks.
(6) Kaaride kustutamine või isolatsiooni söötmed ei kasuta õli ning tule- ega plahvatusoht pole.
(7) Kontaktpea on täielikult suletud struktuur, mis ei vähenda oma jõudlust niiskuse, tolmu ja kahjulike gaaside mõju tõttu. Usaldusväärne töö ja stabiilne sisselülitamise jõudlus. Sõltumatu komponendina on kaare kustutamiskamber lihtne paigaldada ja siluda.
(8) Vaakumkaitselüliti kasutusajal ei vaja kontaktiosa hooldamist ja kontrollimist. Isegi kui hooldamist ja kontrollimist viiakse läbi, on vajalik aeg väga lühike.
(9) Kaaar kustutatakse suletud anumas ning kaare ja kuum gaas ei paljastata.
(10) Varustatud mitme lamamisfunktsiooniga, mis sobib jaotusvõrkude rakendusvajadusteks
Eelis:
 |
a) Õhu temperatuur: kõrgeim temperatuur: +40ºC; Madalaim temperatuur: -25ºC
b) õhuniiskus: igakuine keskmine õhuniiskus on 95%; Päevane keskmine õhuniiskus on 90%.
c) kõrgus: maksimaalne paigaldus kõrgus: 2500m
d) Ilmselt pole söövitavate ja põlevate gaaside, auru jne.
K: Kas ma saaksin teie toodete hindu?
V: Tere tulemast. Palun saatke meile siin päringuid. Vastame teile 24 tunni jooksul.
K: Kas ma saan proovi enne hulgikorraldust?
V: Jah, me tervitame näidiskorraldust kvaliteedi testimiseks ja kontrollimiseks.Mixed proovid on vastuvõetavad.
K: Kas saame oma logo/ ettevõtte nime toodetele printida?
V: Jah, muidugi aktsepteerime OEM -i, siis vajame, et annaksite meile brändiloa
K: Kas aktsepteerite toodete kohandamist?
V: Jah, muidugi, palun esitage konkreetsed joonised või parameetrid, tsiteerime teid pärast hindamist
K: Mis on tarneaeg?
V: Eli aeg sõltub tellitud kogustest, tavaliselt 7-20 päeva jooksul pärast makse saamist.
K: Mis on teie kaubandustingimused?
V: Me aktsepteerime Exw, FOB, CIF, FCA jne.
K: Mis on teie makseviis?
V: Me aktsepteerime T/T, Western Unionit, Paypal, tühistamatu l/c silmist jne jne
K: Kas kontrollite valmistooteid?
V: Jah, iga tootmise ja valmistoodete samm tuleb QC osakond enne saatmist kontrollima. Ja esitame enne saatmist teie viite jaoks kaupade ülevaatuse aruandeid
K: Kuidas lahendada kvaliteediprobleeme pärast müüki?
V: Tehke fotosid kvaliteediprobleemidest ja saatke meile kontrollimiseks ja kinnitamiseks, teeme teile rahulolu 3 päeva jooksul.
