ZH-D seeria kerega ühendatud vaakumväljaviske

ZH-D seeria kerega ühendatud vaakumväljaviske | Üheastmeline Venturi otsepneumaatilise ühendusega vaakumgeneraator

Kaubamärk: SOLH by Richge Technology | Täielikult mehaaniline vahetatav imporditud ZH-seeria vaakumgeneraatoriga

1. Toote ülevaade

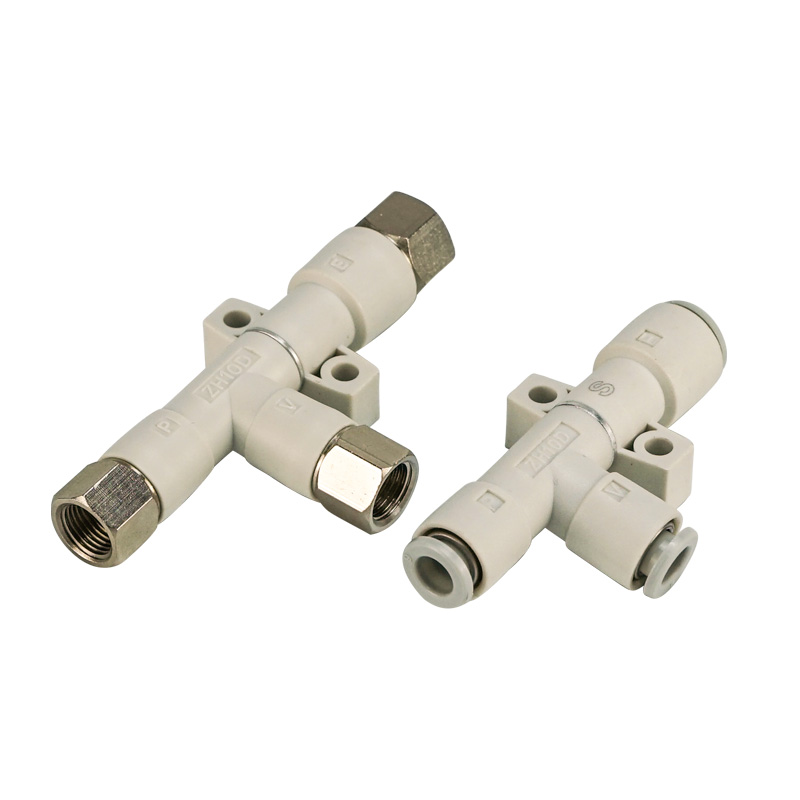

     ZH-D kerega ühendatud tüüp on üheastmeline Venturi vaakumväljaviske. Kolm sõltumatut porti, sealhulgas SUP toiteport, VAC vaakumport ja EXH väljalaskeport, nõuavad välist torustikku. Põhikorpuse sees ei ole sisseehitatud summutit. Kompaktne ja kerge konstruktsioon integreeritud vaiguotsiku struktuuriga, täielikult asendatav imporditud ZH-seeriaga.

  Mudeli eristamine

     • ZH-D Kerega ühendatud tüüp: Kolm porti välise torustiku jaoks, ilma sisseehitatud summutita.

     • ZH-B kasti tüüp: Varustatud korpuse sees integreeritud summutiga, reserveeritud on ainult toite- ja vaakumpordid.

  Kaks jõudlusastet:

     • S-spetsifikatsioon (kõrgvaakum): Ülim vaakum –90 kPa, ideaalne suletud siledate toorikute jaoks.

     • L-spetsifikatsioon (suure vooluga): Suurem imemisvool madalama vaakumitasemega hingavate poorsete töödeldavate detailide jaoks, nagu paber, kangas ja karp.

  Düüside ava katted Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0mm. Toetage mitut ühendusvalikut: ühe puutega liitmik, G/Rc keerme, NPT imperial keerme. Mitmed paigalduslahendused: otsene kruvikinnitus, kinnitusklamber ja DIN-liistu paigaldus. Laialdaselt kasutatav roboti lõppefektori ja mitme jaama moodulirakenduste jaoks.

2. Täielik mudeli kodeerimise selgitus

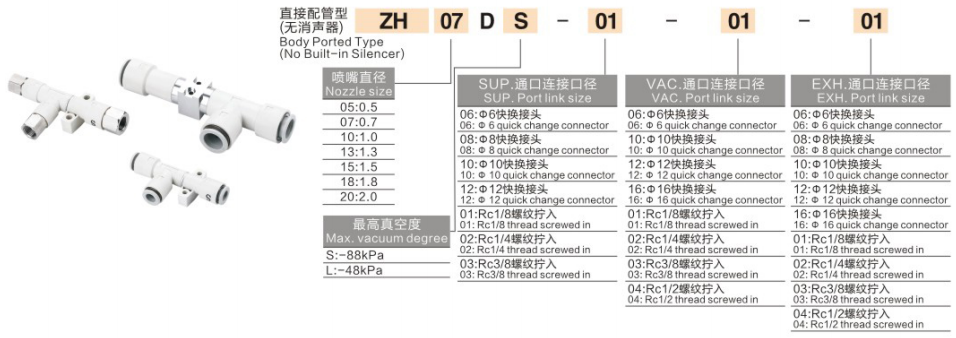

Näidismudel:ZH10DSA-06-08-10

     • ZH: vaakumväljaviske seeriakood

     • 10: Düüsi ava kood

     • D/B: Keha vorm. D = kerega ühendatud tüüp 3 välise pordiga ilma sisseehitatud summutita; B = kasti tüüpi integreeritud summutiga

     • S/L: Vaakumkarakteristikud. S = kõrgvaakumtüüpi ülim –90 kPa mõõduka imemisvooluga; L = suure vooluhulgaga tüüp. ZH05-13 lõplik –48 kPa; ZH15-20 ultimate –66kPa, suur vool hingavate toorikute jaoks

     • A: uue põlvkonna kerge versioon lühendatud mõõtmete ja väiksema kaaluga

     • -06-08-10: Pordi spetsifikatsioon(SUP-VAC-EXH). Kahekohaline number tähistab metrilist ühe puutega sobivuse suurust (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 G/Rc keermele; N01/N02 NPT imperial keermele.

  Tellimuse näide: ZH13DSA-08-10-10
     ZH kerega ühendatud vaakumväljastus, Φ1,3 mm otsik, S kõrgvaakumklass, uus A kerge versioon; toiteport Φ8, vaakumport Φ10, väljalaskeava Φ10 ühe puutega liitmik.

3. Põhilised jõudluse eelised

     • Kolm täiesti sõltumatut välist porti: Eraldi SUP-varustus, VAC vaakum ja EXH väljalaskeavad. Heitgaas võib ühendada välise summuti või tsentraliseeritud väljalasketorustiku. Sobib roboti lõppefektori ja mooduli integreerimiseks, ilma sisemiste summuti ruumipiiranguteta.

     • Kerge integreeritud vaiguotsik: Otsik ja põhikorpus on integreeritud vormitud kaalu märkimisväärseks vähendamiseks, mis sobib suurepäraselt suure kiirusega liikuva EOAT jaoks. Uus versioon A lühendab pikkust ja kõrgust, kaalu kuni 74%.

     • Kahekordse vaakumi jõudlusvõimalused: S kõrgvaakum siledate suletud toorikute jaoks, sealhulgas klaas, metallleht ja plastkorpus; L suure vooluga karbi, kile, kanga ja lekkimisohtlike materjalide jaoks lekke kompenseerimiseks.

     • Rikkalik sadamavalik: meetermõõdustik ühe puutega liitmik, G/Rc torukeere ja NPT imperial keerme seadmete kohandamiseks globaalsel turul.

     • Mitmekesised kinnitusviisid: Otsene kruvikinnitus, standardne kronstein, L-kujuline kronstein ja DIN-liistuga kinnitus paindlikuks paigutuseks.

     • Õlivaba töö nõue: Õliudu määrimine on keelatud, vaja on ainult kuiva filtreeritud suruõhku.

4. Standardsed tehnilised kirjeldused

Jõudlus 0,5 MPa toiterõhul (ANR)

L-suure vooluhulgaga variandi puhul: suurem imemisvool identse düüsiava all madalama vaakumi maksimaalse tasemega.

5. ZH-D VS ZH-B võrdlustabel

6. Samm-sammuline valikujuhend

     • S/L esituse valik

 ￮ ✅ S kõrgvaakum (-90 kPa): siledad suletud toorikud, nagu terasplaat, klaas, plastkorpus, PCB; väike leke, vajalik suur adsorptsioonijõud.

 ￮ ✅ L suure vooluhulgaga: karp, vaht, kile, kangas ja muud lekkimisohtlikud hingavad toorikud, suur vool kompenseerib vaakumi lekke.

     • Düüsi ava valik: Valige vastavalt iminapa kogu adsorptsioonipinnale. Suurem otsik toob kaasa suurema imemisvoolu ja samal ajal suurema õhukulu. Vältige liiga suuri otsikuid, et vältida suruõhu raiskamist.

     • Pordi tüübi valik: Meetriline ühe puutega liitmik (06/08/10/12) koduautomaatikaseadmetele; G-niit / NPT niit välismaiste ekspordimasinate jaoks.

     • Märkus D-tüübi heitgaaside käitlemise kohta: D-variandil ei ole sisseehitatud summutit. EXH väljalaskeava peab ühendama välise summuti, vastasel juhul on müra äärmuslik; või suunake väljalasketoru seadmekapist välja.

     • Vaakumi tuvastamise lahus: ZH-seeria vaakum-ejektor ilma sisseehitatud rõhulülitita. Kui on vaja signaali tagasisidet, lisage väline ZSE vaakumsurve lüliti.

7. Tüüpilised rakendusstsenaariumid

     • Robot EOAT varre otsa korjamine: 3C plastosad, PCB ja aku lehtede käsitsemine

     • Pakenditööstus: kartongi-, kile- ja paberimaterjali kokkukorjamine

     • Väikese suurusega detailide demonteerimine survevalurobotile

     • Mitme paralleelse vaakummoodul mitme iminapaga sünkroonseks adsorptsiooniks

     • Automatiseerimisjaamad, mis vajavad tsentraliseeritud heitgaaside väljalaskmist väljaspool seadme korpust

8. Standardne pneumaatilise vooluahela skeem

     ZH-D kerega ühendatud standardahel: AFC õhufilter (õliudu seade keelatud) → 3/2 solenoidklapp → ZH-D SUP toiteport; VAC vaakumport ühendab ZFC vaakumfiltri ja seejärel iminapaga; EXH väljalaskeava ühendab välise summuti või väljalaskevooliku, mis on juhitud väljaspool seadmeid.

9. Olulised märkused kasutamise kohta

     • Õliudu määrdeaine on rangelt keelatud. Õlisaaste ummistab pisikese düüsi ava, põhjustab imemisjõu vähenemise või täieliku rikke. Õhuallika töötlemiseks tuleb kasutada ainult õhufiltrit.

     • ZFC inline vaakumfilter tuleb paigaldada vaakumi küljele. Tolmuosakeste sissepääs põhjustab düüside ummistumise.

     • ZH-D kerega ühendatud ejektori puhul peab EXH väljalaskeava liigse müra vältimiseks varustama summutiga.

     • Soovitatav toiterõhk: 0,4–0,5 MPa. Pikaajalist pidevat töötamist täiskoormusel 0,6 MPa ei soovitata.

     • Minimeerige vaakumväljaviske ja iminapa vaheline vooliku pikkus, vähendage torujuhtme mahtu, et vaakum reageeriks kiiremini.
