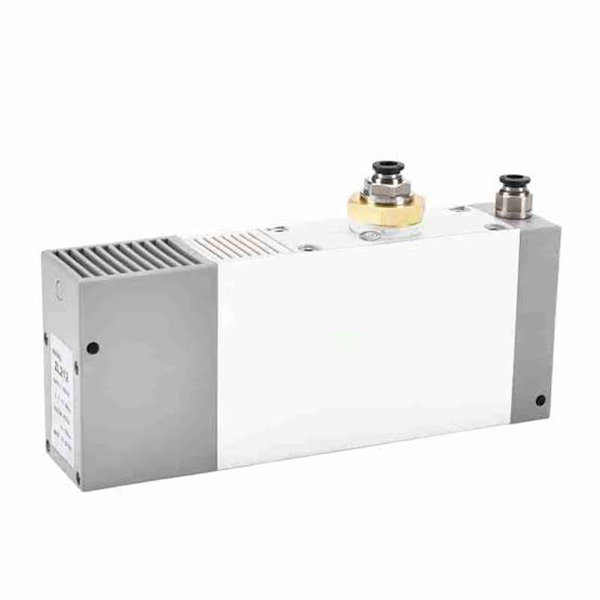

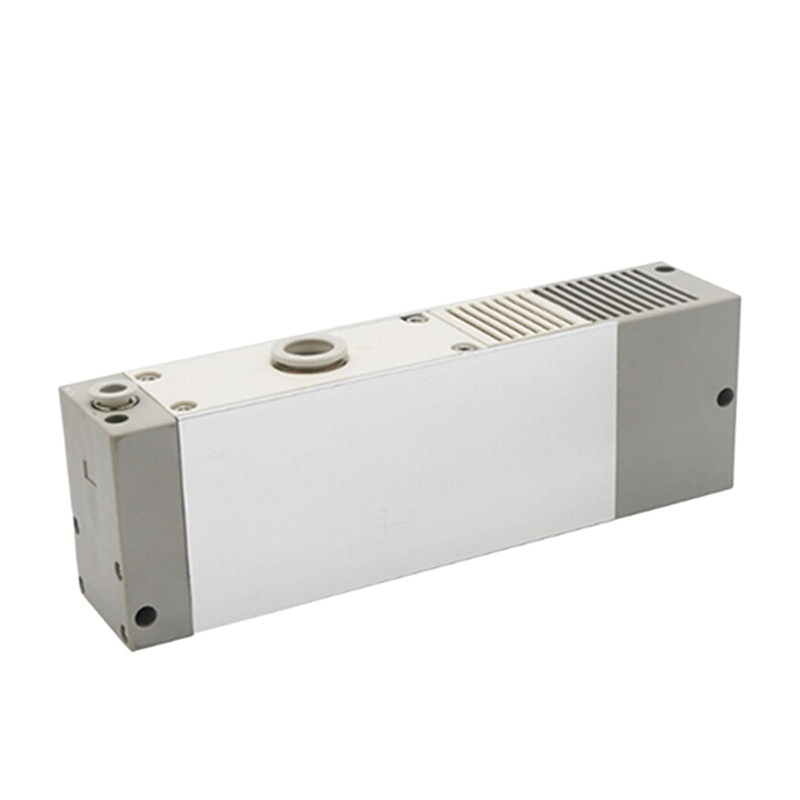

ZL212 seeria mitmeastmeline vaakumväljaviske

SOLIH ZL212 mitmeastmeline vaakum väljaviskaja, SMC-ga ühilduva paigaldusmõõtmega ZL112 versiooniuuendus. Suurem vaakum 90–95 kPa ja +30% imemisvool, 40% energiasääst tänu mitme Venturi toru konstruktsioonile. Modulaarsed valikud: summuti/ava väljalasketoru, mehaaniline näidik või digitaalne vaakumrõhulüliti (NPN/PNP), toite+vabastusventiil. Ideaalne klaasi, lehtmetalli, poorse materjali ja suure lekkega suure iminappaga roboti käsitsemiseks.

Saada päring

Tootekirjeldus

ZL212 seeria mitmeastmeline vaakumväljaviske | Suure vooluga kõrgvaakumgeneraatori uuendusmudel ZL112 jaoks

Kaubamärk: SOLH by Richge Technology | Drop-in asendus, mis ühildub SMC ZL212 paigaldusmõõtmetega

1. Toote ülevaade ja üldised spetsifikatsioonid

ZL212 seeria on ZL112 seeriast tuletatud täiustatud suure vooluhulgaga mitmeastmeline vaakum ejektor. Varustatud suurema düüsi avaga, tagab see kõrgema vaakumitaseme ja parema imemisvoolu. Spetsiaalselt loodud suurte iminappade, poorsete toorikute ja suure lekkega töötingimuste jaoks. Laialdaselt kasutatav peamise vaakumseadmena robotmanipulaatorite, lehtmetalli ja klaasi materjalide käitlemise rakendustes.

Parameetri üksus	Spetsifikatsioon
Toote positsioon	Täiustatud ZL112 täiustatud mudel, suurem otsik suurema vaakumi ja suurema voolu jaoks
Kohaldatav vedelik	Suruõhk
Sissepuhkeõhu rõhk	0,3–0,7 MPa, optimaalne töövahemik: 0,45–0,5 MPa
Vaakum kraad	-90 ~ -95 kPa
Imemisvool	Rohkem kui 30% kõrgem kui ZL112, sobib poorsete toorikute ja suurte iminappade jaoks
Õhu tarbimine	Mitmeastmeline hajuti disain, üle 40% energiasääst, võrreldes üheastmelise vaakum-ejektoriga
Ümbritseva temperatuuri vahemik	-5 ℃ ~ 60 ℃
Pordiühendus	Standardne ühe puutega liitmik / keermepesa, täielikult vahetatav SMC ZL212 paigaldusmõõtmega

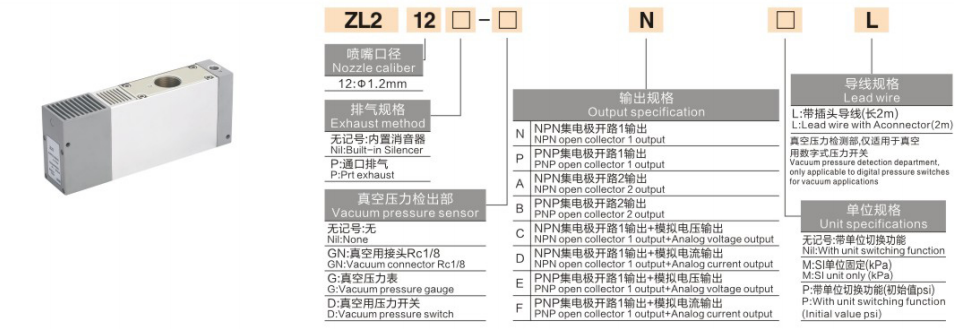

2. Mudeli nimetamise reegel

Põhivorming:ZL212-□-□-□-□

Ventiiliga laiendatud formaat:ZL212-□-K1/K2 5 M Z-□-DDNL

positsioon	Kood	Määratlus ja üksikasjalik kirjeldus
1-4	ZL212	Seeriakood mitmeastmelise vaakumväljaviske jaoks, suurem düüsi ava võrreldes ZL112-ga
5	Ei mingit märki	Summuti väljalaske, standardne mürasummutus üldtöökojas
	P	Väljalaskeava, suure vooluhulga või tsentraliseeritud väljalaskepaigaldise jaoks
6 Vaakumi tuvastamise seade	Ei mingit märki	Ilma vaakumi tuvastamise moodulita
	GN	Rc1/8 vaakumtuvastusport välise manomeetri ühendamiseks
	G	Sisseehitatud Y40Z mehaaniline vaakummanomeeter
	D	Sisseehitatud digitaalne vaakumsurvelüliti
7 Väljundi spetsifikatsioon	N	NPN avatud kollektoriga 1-kanaliline väljund
	P	PNP avatud kollektori 1-kanaliline väljund
	A/B/C/D/E/F	Mitme kanaliga väljund / analoogsignaali väljund ja muud laiendatud funktsioonid
8 Seade ja kaabel	L	2-meetrine eelmonteeritud pistikkaabel
	M/P	Fikseeritud seade / lülitatav seade (kPa / psi valikuline)

3. Mudeli põhikonfiguratsiooni selgitus

Mudel	Põhikonfiguratsioon	Tüüpiline rakendus
ZL212	Standardne põhiseade, ilma mõõturita, ilma sisseehitatud ventiilita	Üldine suure vooluhulgaga rakendus, vajalik väline solenoidventiil
ZL212-GN	Rc1/8 väline vaakummõõturi liides	Rakendused, mis nõuavad lugemiseks väliselt ühendatud vaakummõõturit
ZL212-D	Sisseehitatud digitaalne vaakumsurvelüliti	Digitaalne vaakumlugemine ja elektrilise signaali tagasiside PLC juhtimiseks
ZL212-P	Port-tüüpi väljalaskeversioon ilma sisseehitatud summutita	Suure vooluhulgaga tsentraliseeritud väljalaske stsenaariumid, müratundlik keskkond
ZL212-G	Varustatud Y40Z mehaanilise vaakummõõturiga	Kulusäästlik lokaalne mehaaniline vaakumitaseme näit

4. ZL112 VS ZL212 võtmevaliku võrdlus

Võrdluspunkt	ZL112	ZL212
Düüsi ava	Φ1,2 mm	Suurema suurusega otsik
Vaakum kraad	-88 ~ -92 kPa	-90 ~ -95 kPa, suurem vaakumi jõudlus
Imemisvool	Keskmine voolukiirus	+30% suurem imemisvool
Sobiv Töötingimus	Tavalised iminapad, väikesed ja keskmised toorikud	Suur iminapp, poorne toorik, leht ja klaas, suure lekkega silmused
Baasmudeli hinna viide	Alates 245	Alates 478, ca. 20% kõrgem identse konfiguratsiooni korral

5. Peamised toote eelised

• Täiustatud mitmeastmeline Venturi toru jõudlus: Parem vaakumi tase ja imemisvool, suurepärane kohanemisvõime suure lekkega pneumaatiliste vaakumahelate jaoks.

• Täielikult integreeritud modulaarsed valikud: Üheosalise konfiguratsiooni jaoks on saadaval solenoidi toite-/vabastusventiil, summuti, mehaaniline/digitaalne vaakummõõtur ja rõhulüliti, minimeerides täiendavaid abiosi.

• Madala müratasemega konstruktsioon: Sisseehitatud summuti, müratase ≤70 dB, sõbralik tavalises tehase töökoja keskkonnas.

• Hooldusvaba stabiilne töö: Null liikuvaid mehaanilisi komponente, pikk kasutusiga 24-tunniseks pidevaks tootmiseks.

• Ühilduv paigaldusjälg: Vahetatav paigaldusmõõde ZL112-ga, toetab otsest väljavahetamist.

6. Kiirvaliku juhend

• Väikese ja keskmise töödeldava detaili ja ühe iminapaga rakendus: parema kuluvõime saavutamiseks valige ZL112.

• Suur iminapp, poorne materjal, lehtklaas või suure lekkega vaakumsilmus: piisava vaakumi- ja vooluvõimsuse tagamiseks võtke kasutusele ZL212.

• Automaatne tsükli juhtimine: valige K1 kahe ventiiliga versioon (toite + vabastusventiil), sobitage suletud ahela signaali tagasiside saamiseks vaakumrõhulülitiga.

• Kohapealne visuaalne jälgimine ja kasutuselevõtt: digitaalse vaakumväärtuse otseseks lugemiseks valige D digitaalse rõhulüliti variant.

7. Tüüpilised rakendusstsenaariumid

• Klaasi, lehtmetalli, puitplaadi ja suurte plaatide komponentide robotkäsitlus

• Poorse tooriku adsorptsioon: kartongi, vahu, tekstiili ja läbilaskva materjali korjamine

• Suure lekkega vaakumkontuur suure pindalaga mitme imitopsiga kinnitusdetailide jaoks

• Automaatika koosteliin, survevaluroboti lammutamine ja materjali ülekandmine

• Logistikaseadmete suuremõõtmeliste kaupade vaakumhaardejaam
