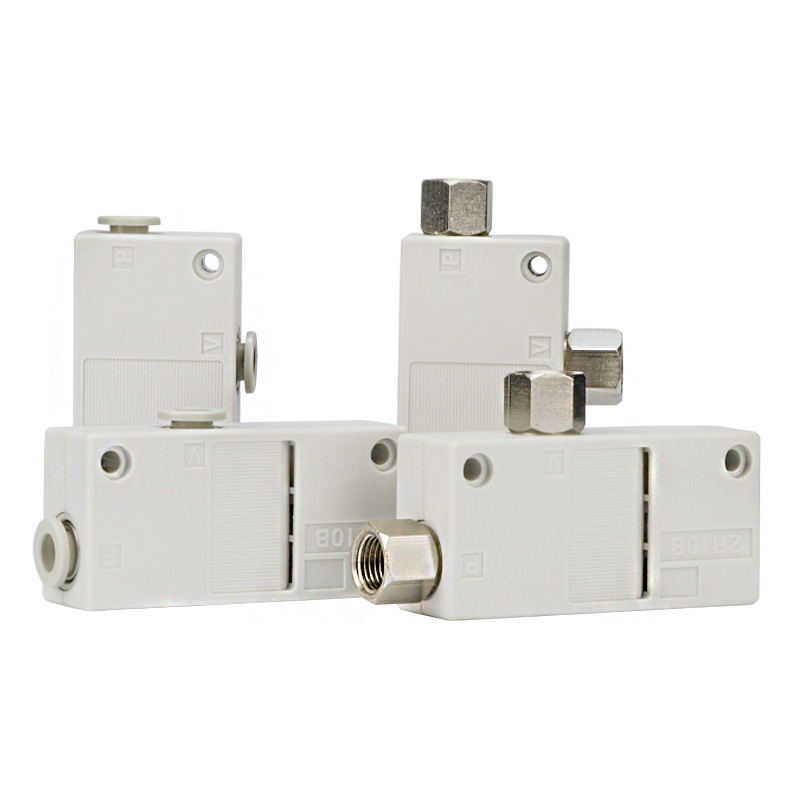

ZH-B-seeria kasti tüüpi vaakum-ejektor

SOLH ZH-B kasti tüüpi üheastmeline vaakumväljaviske sisseehitatud summutiga, mis ühildub imporditud ZH-B-ga. Ainult 2 porti (SUP/VAC), välist summutit pole vaja. S kõrgvaakum 88kPa / L suure vooluga 48kPa versioonid, düüsid Φ0,5-2,0mm, ühe puudutusega või Rc keermega valikud. Maksimaalne imemisvool 6–90 l/min, kerge PBT-korpus, ideaalne kompaktsete automaatikaseadmete ja robotite valimiseks ja paigutamiseks.

Saada päring

Tootekirjeldus

ZH-B-seeria kasti tüüpi vaakum-ejektor | Sisseehitatud summuti üheastmeline Venturi vaakumgeneraator

Kaubamärk: SOLH by Richge Technology | Drop-in asendus, mis ühildub imporditud ZH-B seeriaga

1. Toote ülevaade

ZH-B kasti tüüpi vaakumväljatõmbeseade võtab kasutusele üheastmelise Venturi toru põhimõtte ja korpusesse integreeritud summuti. Reserveeritud on ainult kaks porti: SUP toiteport ja VAC vaakumport, eraldi väljalaskeporti pole. Väljatõmbeõhk juhitakse välja otse sisseehitatud summuti kaudu. Ülilihtne paigaldus ilma välise summutita. Täielikult asendatav imporditud ZH-B-ga mõõtmete ja ühendusliidesega. Saadaval on kaks jõudlusega versiooni: S kõrgvaakumtüüp ja L suure vooluhulgaga tüüp koos täielike düüside suurustega. Ideaalne kompaktsete väikeste automaatikaseadmete ja robotite valimiseks ja paigutamiseks.

Mudeli eristamine

• ZH-B kasti tüüp: Sisseehitatud summuti, 2 porti (SUP & VAC)

• ZH-D kerega ühendatud tüüp: Sisseehitatud summuti puudub, 3 sõltumatut porti SUP/VAC/EXH välise torustiku jaoks

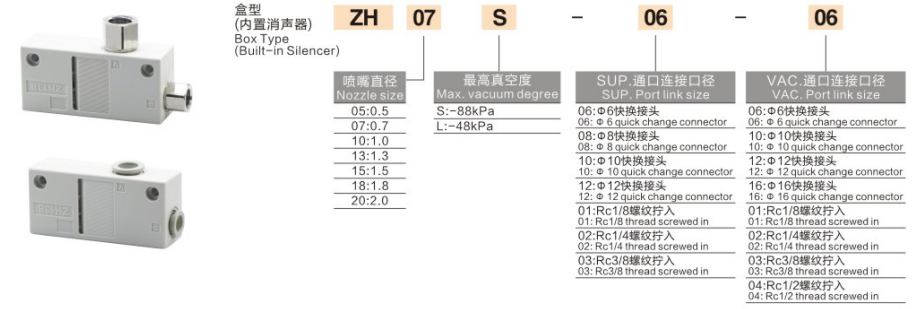

2. Täielik mudeli kodeerimise selgitus

Näide:ZH07S-06-06

• ZH: seeria kood, kasti tüüpi vaakum väljaviskaja sisseehitatud summutiga

• 07: Düüsi suuruse kood

• S/L: Max vaakumkarakteristik. S = kõrgvaakum; L = suur vooluhulk

• 06: SUP toitepordi ühenduse suurus

• 06: VAC vaakumpordi ühenduse suurus

Düüsi kood	Düüsi ava
05	Φ0,5 mm
07	Φ0,7 mm
10	Φ1,0 mm
13	Φ1,3 mm
15	Φ1,5 mm
18	Φ1,8 mm
20	Φ2,0 mm

Sadamakoodide viitetabel

Sadama kood	Liidese tüüp
06	Φ6 ühe puutega paigaldamine
08	Φ8 ühe puutega paigaldamine
10	Φ10 ühe puutega paigaldamine
12	Φ12 ühe puutega paigaldamine
16	Φ16 ühe puutega paigaldamine
01	Rc1/8 sisekeere
02	Rc1/4 sisekeere
03	Rc3/8 sisekeere
04	Rc1/2 sisekeere

Tellimuse näide: ZH10S-08-10
ZH kasti tüüpi vaakumväljaviske sisseehitatud summutiga, Φ1,0 mm otsik, S kõrgvaakumklass; toiteport Φ8 ühe puutega liitmik, vaakumport Φ10 ühe puutega liitmik.

3. Põhilised jõudluse eelised

• Integreeritud sisseehitatud summuti: Välist summutit pole vaja. Väljatõmbeõhk juhitakse välja sisemise summutusstruktuuri kaudu. Vähem varuosi, madal müratase ja ruumisäästlik.

• Ainult 2 porti lihtsaks juhtmestikuks: Ainult SUP õhuvarustusport ja VAC-vaakumport, eraldi EXH väljalaskeport puudub. Ideaalne piiratud kompaktse paigaldusruumi jaoks.

• Kahe jõudlusega versioonid on valikulised

￮ S kõrgvaakum (-88 kPa): Tugev adsorptsioonijõud hästi suletud toorikute jaoks, nagu terasleht, klaas, PCB ja plastkorpus.

￮ L Suure vooluga (-48 kPa): Suurem imemisvool vaakumi lekke kompenseerimiseks, sobib hingavate poorsete materjalide jaoks, sealhulgas paber, kile, karp ja vaht.

• Mitu pordi valikut: kodumasinate jaoks laialdaselt kasutatavad meetrilised ühe puutega liitmikud; Rc sisekeermega versioonid ekspordiseadmete jaoks.

• Kerge PBT korpus: Integreeritud vormitud PBT otsik, väike kaal, sobib väikesele robotile EOAT. Toetab otsest kruvikinnitust või kronsteini paigaldamist.

• Õlivaba töö: Vajalik on ainult kuiv filtreeritud suruõhk, õliudu määrimine keelatud.

4. Standardsed tehnilised kirjeldused

Parameetri üksus	Spetsifikatsioon
Tööpõhimõte	Üheastmeline Venturi toru negatiivne rõhk
Töökeskkond	Kuiv filtreeritud suruõhk, õlivarustus keelatud
Sissepuhkeõhu rõhu vahemik	0,25–0,6 MPa, max 0,7 MPa
Ümbritsev temperatuur	5 ~ 60 ℃, õhuallikas ilma jäätumata
Keha stiil	Kasti tüüp sisseehitatud summutiga, 2 porti (SUP/VAC)
S Kõrgvaakum ülim vaakum	-88 kPa
L Suure vooluga ülim vaakum	-48 kPa

Võrdlusjõudlus 0,5 MPa toiterõhu juures

Mudel	Otsik	Max imemisvool L/min	Õhukulu L/min	Soovitatav iminapaga
ZH05S-xx-xx	0,5 mm	6	13	Φ2 ~ 13 mm
ZH07S-xx-xx	0,7 mm	12	27	Φ2 ~ 20 mm
ZH10S-xx-xx	1,0 mm	26	52	Φ2 ~ 32 mm
ZH13S-xx-xx	1,3 mm	40	88	Φ2 ~ 50 mm
ZH15S-xx-xx	1,5 mm	58	117	Φ2 ~ 100 mm
ZH18S-xx-xx	1,8 mm	76	165	Φ2 ~ 125 mm
ZH20S-xx-xx	2,0 mm	90	201	Φ2 ~ 150 mm

5. ZH-B kasti tüüp VS ZH-D kerega ühendatud tüüp

Võrdluspunkt	ZH-B karbi tüüp (sisseehitatud summuti)	ZH-D kerega ühendatud tüüp
Sadama kogus	2 porti: SUP + VAC; heitgaasid väljastatakse sisseehitatud summuti kaudu	3 sõltumatut porti SUP/VAC/EXH, sisseehitatud summuti puudub
Summuti	Integreeritud summuti, kasutusvalmis	EXH-port peab ühendama välise summuti, vastasel juhul kõrge müra
Paigaldusruum	Kompaktne paigutus, minimaalne torustik, ideaalne väikestele seadmetele	Väljalasketorustiku jaoks on reserveeritud lisaruum
Rakenduse stsenaariumid	Väike fikseeritud kinnitus, piiratud ruumiga jaam, tsentraliseeritud väljalasketoru pole vaja	Robot EOAT, tsentraliseeritud väljalaske tühjendus, mitme ejektoriga paralleelmoodul

6. Valikujuhend

• S/L versiooni valik

￮ ✅ S Kõrgvaakum: siledad suletud toorikud, mis vajavad tugevat adsorptsioonijõudu.

￮ ✅ L Suure vooluhulgaga: lekkivad toorikud nagu karp, kile, kangas, suur vool kompenseerib vaakumi lekke.

• Düüsi ava valik: Valige kogu iminapa adsorptsioonipinna põhjal. Suurem otsik toob kaasa suurema voolu ja suurema õhukulu. Vältige suruõhu raiskamise vältimiseks liiga suuri otsikuid.

• Sadama valik: Meetrilised ühe puutega liitmikud (06/08/10) koduautomaatika jaoks; Rc keerme (01/02) ekspordimasinatele.

• Vaakumi tuvastamine: Sisseehitatud rõhuandur puudub. Paigaldage ZSE vaakumrõhu lüliti vaakumahelasse vaakumi kinnitamiseks või puuduva osa häire saamiseks.

7. Standardne pneumaatikaahel

AFC õhuallika hooldusseade (õliudu seade keelatud) → 3/2 solenoidventiil → ZH-B SUP toiteport; VAC vaakumport → ZFC vaakumfilter → vaakum-iminapp.

8. Olulised märkused kasutamise kohta

• Õliudu määrdeaine on rangelt keelatud. Õli saastumine ummistab pisikese düüsi ja vähendab imemisjõudu.

• ZFC vaakumfilter tuleb paigaldada vaakumi küljele, et blokeerida tolmu ja kaitsta otsikut.

• Soovitatav toiterõhk: 0,4 ~ 0,5 MPa. Pikaajaline pidev töö 0,6 MPa täisrõhu all ei ole soovitatav.

• Hoidke ejektori ja iminapa vaheline voolik võimalikult lühike, vähendage torustiku mahtu, et vaakum reageeriks kiiremini.

• Sisseehitatud summuti element kogub pärast pikaajalist kasutamist tolmu. Puhastage või asendage summuti element, kui imemine langeb.
