1. Toote ülevaade

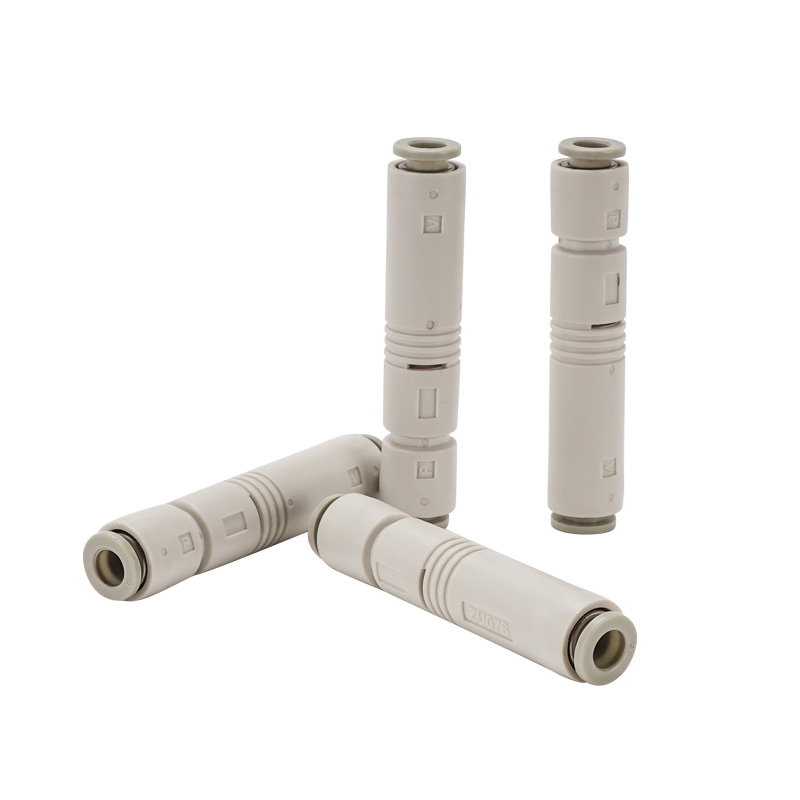

     ZU-seeria on sisseehitatud sirge toruga vaakumväljaviskaja. Vaakumport ja õhuvarustusport on paigutatud koaksiaalselt sirgjooneliselt. Sellel on väikseim suurus, ülikerge kaal ja ruumisäästlik paigaldus. Sobib hajutatud iminappade, liikuvate komponentide ja kitsa ruumi jaoks.

2. Põhistruktuur ja tööpõhimõte

     • Struktuur: SUP toiteport → otsik → difuusori sektsioon → VAC vaakumport → EXH väljalaskeava, integraalselt vormitud vaigust korpus.

     • Põhimõte: suure kiirusega suruõhu juga läbi düüsi tekitab vaakum-adsorptsiooniks alarõhu vaakumpordis; väljalasketoru sisseehitatud summutistruktuuriga.

     • Materjal: Põhikorpus: PBT vaik; ühe puutega paigaldus: POM. Vase- ja fluorivaba, RoHS-iga ühilduv.

     • Kaal: ZU05 ≈6,5g, ZU07≈7,0g; Uus ZU□A täiustatud versioon ainult 3,9 g.

3. Mudeli kodeerimise reegel (SMC standard)

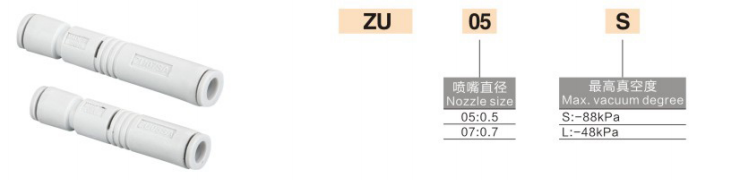

  Vana versioon (ZU05 / ZU07)

  Formaat: ZU + düüsi ava + tüüp (S/L)

     • ZU05S: Φ0,5 otsik, kõrgvaakumtüüp (-84 kPa)

     • ZU05L: Φ0,5 otsik, suure vooluga tüüp (-48kPa)

     • ZU07S: Φ0,7 otsik, kõrgvaakumtüüp

     • ZU07L: Φ0,7 otsik, suure vooluhulga tüüp

  Uus täiustatud versioon (ZU□A, lühem ja kergem)

  Vorming: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = kõrgvaakum (-87~-90 kPa); L = suur vool (-48 kPa)

     • A = täiendatud versioon: pikkust lühendatud 11%, kaalu vähendatud 40%

4. Võtmeparameetrite tabel @0,45 MPa standardne toiterõhk

5. S kõrgvaakum VS L kõrge vooluhulk

     • S kõrgvaakumtüüp: ülim vaakum -84~-90kPa. Väikeste iminappade, õhukeste, hästi tihendatud detailide jaoks, mis nõuavad tugevat adsorptsioonijõudu, nagu elektroonilised komponendid ja õhukesed kiled.

     • L Suure vooluhulga tüüp: ülim vaakum -48kPa suurema imemisvooluga. Sobib poorse/kareda pinnaga toorikute, suurte iminappade, suure lekke ja kiire reageerimisvajadusega, nt. karp ja puitplaat.

6. Paigaldus- ja torujuhtmete juhend

  1. Paigaldamine: Paigaldatav igas suunas, kinnitusklambrit pole vaja; saab sisestada otse õhutoru keskele.

  2. Torustik

￮ SUP toiteport: ühendage Φ6 õhutoru (standardne)

￮ VAC vaakumport: ühendage iminapp / vaakumtorustik

￮ EXH väljalaskeava: avatud atmosfäärile, mitte blokeerida

  3. Surve: Standardne 0,45 MPa, tööpiirkond 0,1–0,6 MPa

  4. Temperatuur: 5 ~ 50 ℃ (õhuallikas ei esine jäätumist)

7. Tüüpilised rakendusstsenaariumid

     • 3C elektroonika, pooljuht, hajutatud adsorptsioon väikeste iminappadega

     • Automatiseerimise tootmisliin, liikuvad osad / roboti lõppefektor

     • Kitsas paigaldusruum, kerged ja kiired reageerimisrakendused

     • Õhukese paberi, õhukese kile, pisidetailide ja elektrooniliste kiipide käsitlemine

8. Valiku võrdlus: ZU vs ZB vs ZL
