Kaubamärk:Richge Technology SOLH
SOLH ZL112 seeria on integreeritud mitmeastmeline Venturi vaakum ejektor, mis on täielikult vahetatav SMC samaväärsete mudelitega. Sellel on ülikõrge vaakumiaste, suur imemisvool ja drastiliselt vähenenud õhukulu. Saadaval on mitu valikulist integreeritud moodulit, sealhulgas solenoidi toite-/vabastusventiilid, vaakummanomeeter, digitaalne näidikumõõtur ja vaakumrõhu lüliti. See toimib automaatsete robotkäte ja mitme iminappaga kinnitussüsteemide põhivaakumseadmena.

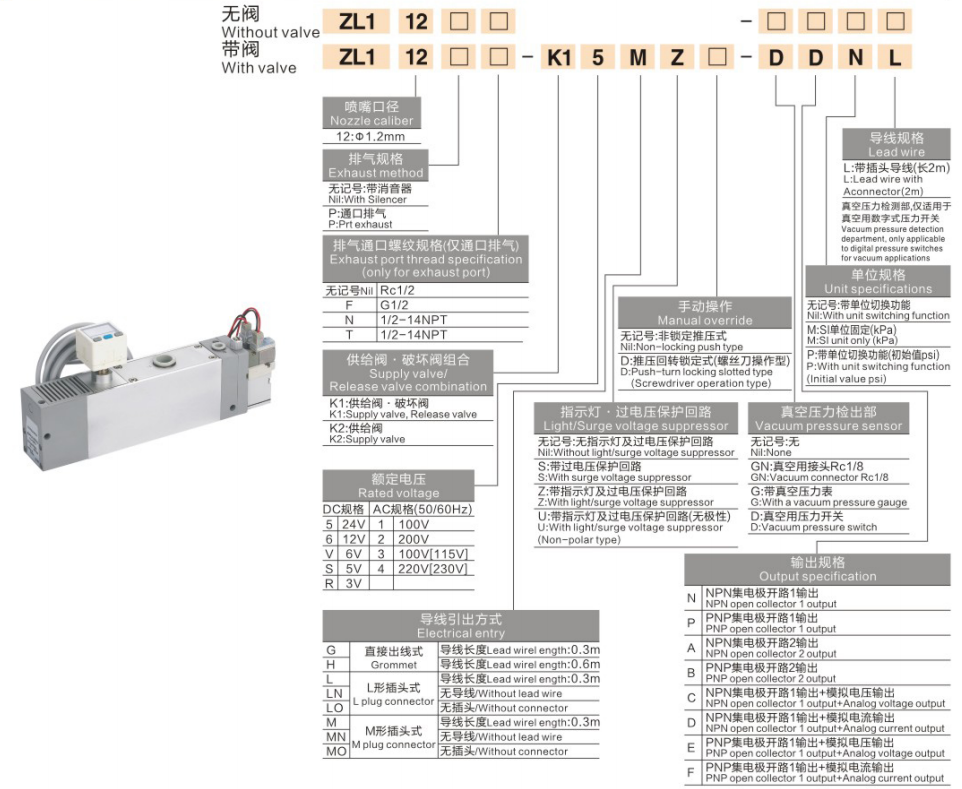

1. Täieliku klapikomplektiga mudelinäide: ZL112-□-□-K15MZ-□-DDNL
|
positsioon |
Kood |
Määratlus ja üksikasjalik seletus |
| 1–4 |
ZL112 |
Seeria kood: mitmeastmeline vaakum-ejektor, standardne düüsi ava Φ1,2 mm |
| 5 |
Tühi / P |
Heitgaasi struktuurTühi: väljalaskesüsteem integreeritud summutiga (standardne mürasummutus) P: pordiga väljalaskesüsteem suure vooluhulga ja tsentraliseeritud väljalasketorustiku jaoks |
| 6 |
Tühi / F / N / T |
Väljalaskeava keerme tühi: Rc1/2 sisekeere F=G1/2, N=1/2-14NPT ja muud keermevalikud |
| 7–8 |
K1 / K2 |
Solenoidventiilide kombinatsioonK1: topeltventiilid (toiteklapp + vaakumvabastusventiil, automaatne imemine ja väljapuhumine) K2: ainult üks toiteventiil, kulude kokkuhoid, vajalik väline väljapuhumisahel |
| 9 |
5/6/V/S/R |
Solenoidi nimipinge 5=DC24V (vaikimisi), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| 10 |
M/L/G |
Juhtme väljalaske vormM = M-kujuline pistik pistik, L = L-kujuline pistik, G = otsene kõva juheM/L kiirpistiku konstruktsioon kiireks juhtmestiku vahetamiseks |
| 11 |
Z |
LED indikaator + ülepingekaitse ahel, takistab solenoidi pooli läbipõlemist |
| 12 |
Tühi / D |
Käsitsi ületamise nuppTühi: mittelukustuv nuppD: lükake ja pöörake lukustustüüp (kruvikeeraja reguleeritav) |
| 13 |
Tühi / GN / G / D |
Vaakumrõhu jälgimise moodulTühi: puudub vaakumi tuvastamise tarvikGN: vaakumpordi adapter Rc1/2, G: analoog mehaaniline vaakummõõtur, D: elektrooniline vaakumrõhu lüliti |
| 14 |
N / P / A / B / C / D / E / F |
Transistori väljundsignaali spetsifikatsioonN=NPN avatud kollektor 1 kanal; P=PNP avatud kollektor 1 kanalA=2-kanaliline NPN; B=2-kanaliline PNPC=1ch NPN + analoogpinge väljund; D=1ch NPN + analoogvoolu väljundE=1ch PNP + analoogpinge väljund; F=1ch PNP + analoogvooluväljund |
| 15–16 |
NL / ML / PL |
Väljundjuhtme juhtmestiku konfiguratsioon N = standardne, M = seade fikseeritud, P = lülituspunkt reguleeritav, L = 2 m pistikkaabel kaasas |

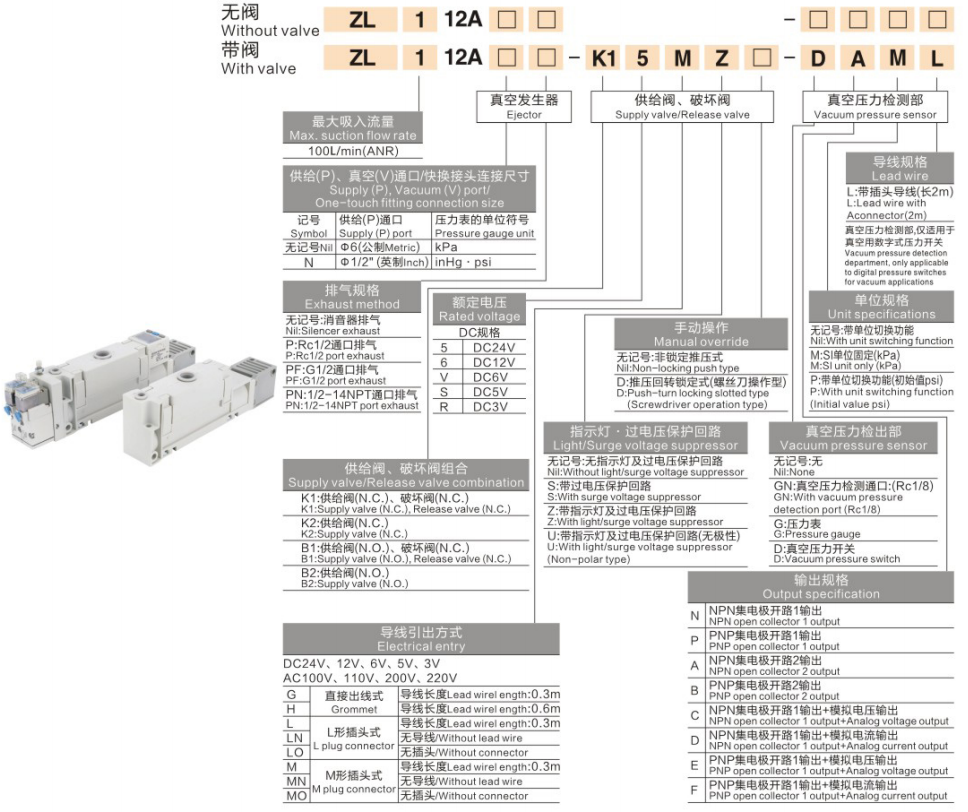

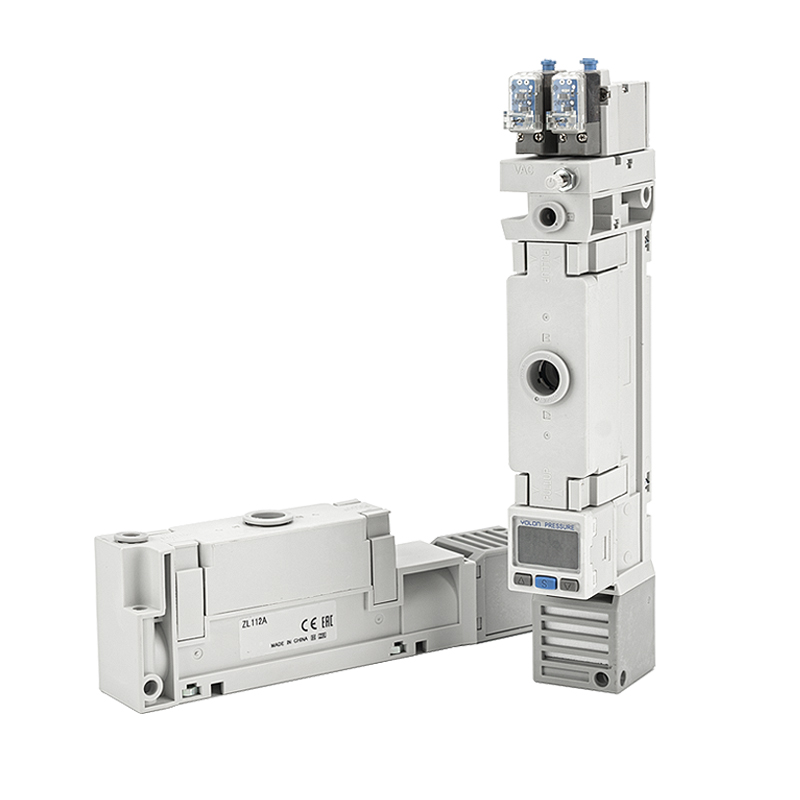

1. Uus integreeritud ZL112A seeria (täiendatud multifunktsionaalne versioon)
|
Mudeli kood |
Täielik konfiguratsiooni kirjeldus |
Sihtrakenduse stsenaariumid |
| ZL112A |
Põhiseade ilma klapi ja mõõturita |
Üldised lihtsad vaakumahelad välise solenoidklapiga |
| ZL112AP |
Põhiseade + Rc1/2 tsentraliseeritud väljalaskeava |
Suure vooluhulgaga heitgaasid, müra vähendamise nõue puudub |
| ZL112A-DNL |
Sisseehitatud vaakumsurvelüliti, 1-kanaliline NPN signaali väljund |
PLC vaakumläve tagasiside NPN-signaaliga |
| ZL112A-DPL |
Sisseehitatud vaakumsurvelüliti, 1-kanaliline PNP signaali väljund |
PLC vaakumläve tagasiside PNP signaaliga |
| ZL112A-DAL |
Täiustatud 1-kanaliline NPN-vaakumlüliti |
Kõrge stabiilsusega pidev signaali jälgimine |
| ZL112A-DBL |
Täiustatud 1-kanaliline PNP vaakumlüliti |
Kõrge stabiilsusega pidev signaali jälgimine |
| ZL112A-K15MZ-DNL |
Kahe toite-/vabastusventiil + NPN vaakumlüliti |
Automaatne imemise ja väljapuhumise suletud ahela juhtimine (NPN) |
| ZL112A-K15MZ-DPL |
Kahekordne toite-/vabastusventiil + PNP vaakumlüliti |
Automaatne imemise ja väljapuhumise suletud ahela juhtimine (PNP) |
| ZL112A-K15MZ-DAL/DBL |
Topeltklapp + täiustatud vaakumlüliti |
Raskeveokite kõrge töökindlusega automaatsed vaakumjaamad |
| ZL112A-K25MZ-DNL/DPL |
Üks toiteventiil + vaakumlüliti |
Vaakumi jälgimise funktsiooniga eelarvevarustus |
| ZL112A-K15MZ |
Ainult kahe ventiiliga, ilma vaakummõõturi/lülitita |
Lihtne automaatne imemisega väljapuhumine ilma signaali tagasisideta |

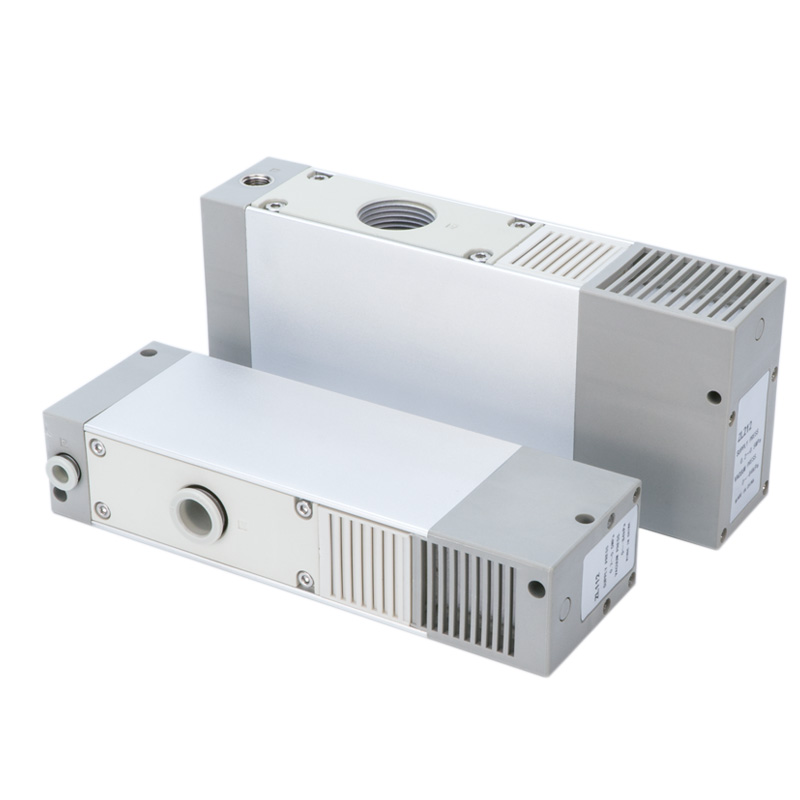

2. Standardne ZL112 seeria (valikuline mehaaniline / digitaalne mõõtur)
|
Mudeli kood |
Konfiguratsiooni kirjeldus |
Rakenduse stsenaariumid |
| ZL112 |
Standardne tühi seade, ilma ventiili ja mõõturita |
Odavad lihtsad vaakumkäitlemisseadmed |
| ZL112-GN |
Reserveeritud port välise vaakummõõturi jaoks |
Kliendi enda paigaldatav manomeeter |
| ZL112-D |
Integreeritud digitaalne vaakumnäidik |
Vajalik kohapealne reaalajas digitaalne vaakumlugemine |
| ZL112-G |
Sisseehitatud Y40Z mehaaniline analoogvaakummõõtur |
Kulutundlik visuaalse rõhu jälgimine |
| ZL112-P |
Tsentraliseeritud pordi väljalaske tüüp |
Suure vooluga pideva vaakumtootmisliinid |
| ZL112-K1□L□□-D |
Kahe toite- ja väljapuhumisventiil + digitaalne vaakummõõtur |
Kõrge integratsiooniga automaatne vaakumi juhtimine digitaalse näiduga |
| ZL112-K2□L□□-D |
Ühe toiteventiil + digitaalne vaakummõõtur |
Ökonoomne digitaalse ekraaniga automaatne vaakumseade |
1. Mitmeastmeline Venturi energiasäästutehnoloogia
-- Stabiilne vaakumaste -88 ~ -92kPa, võimas imemisvool; õhukulu väheneb üle 40% võrreldes üheastmeliste ejektoritega, mis vähendab oluliselt töökoja suruõhukulusid.
2. Väga modulaarne integreeritud kõik-ühes disain
-- Valikuline sisseehitatud toitesolenoidventiil, vaakumvabastusventiil, summuti, digitaalne/mehaaniline vaakummõõtur ja rõhulüliti. Eraldi lisatarvikuid pole vaja, see säästab ruumi kapis ja lihtsustab juhtmestiku paigutust.
3. Madala müratasemega integreeritud summuti
-- Sisseehitatud summuti struktuur piirab töömüra ≤70 dB(A), sobib pidevaks töökojas siseruumides kasutamiseks.
4. Hooldusvaba pikk kasutusiga
-- Null sisemised liikuvad mehaanilised osad, mis on vastupidavad sagedasele pidevale tsüklile, toetab 24-tunnist katkematut masstootmist.
5. Mitme iminappaga tsentraliseeritud vaakumvarustus
-- Sobib mitme rakise ja mitme tööjaama sünkroonseks adsorptsiooniks, kompaktne suurus võimaldab otsest paigaldamist robotkäe otsa efektorile, et lühendada vaakumtoru reaktsiooniaega.
-- Automaatsed robothaaratsid, mitme õõnsusega imemisseadme käsitsemine
-- 3C elektroonika, klaaspaneel, lehtmetall, poorse tooriku vaakumkorjamine ja paigutamine
-- Pakendamise, trüki- ja toiduainetööstuse vaakumülekandeseadmed
-- Lekkeohtlikud toorikud ja tootmisliinid, mis nõuavad suurt stabiilset vaakumvoolu
1. Kinnitage automaatse vaakumi juhtimise vajadus
-- Ainult vaakumi genereerimine ilma automaatse väljapuhumiseta: valige põhimudel ZL112A / ZL112 (vajalik on väline klapp)
-- Soovitatav automaatne imemine + kiire vaakumpuhumine: kahe ventiiliga variant K1
-- Ainult kuluprioriteediga lihtne imemine: K2 ühe toiteventiili variant
2. Kinnitage vaakumi jälgimise signaali nõue
-- Nõutav PLC läviväärtuse tagasiside: valige DNL (NPN) / DPL (PNP) vaakumsurvelüliti mudel
-- Vajalik kohalik visuaalne rõhunäit: D digitaalne näidikumõõtur või G mehaaniline analoogmõõtur
3. Kinnitage väljalasketoru paigutuse nõue
-- Standardne siseruumide mürakontroll: standardversioon sisseehitatud summutiga (tühi väljalaskekood)
-- Suure vooluhulgaga / tsentraliseeritud peamine väljalasketorustik: P-portiga väljalaskevariant
SOLH ZL112 mitmeastmeline Venturi vaakum ejektor pakub -88–92 kPa kõrgvaakumit 40% väiksema õhukuluga, toetab kahe-/ühekordse integreeritud solenoidventiili, digitaalse/mehaanilise vaakummõõturi ja NPN/PNP rõhulüliti valikuid, integreeritud kompaktset vaakummoodulit, mis on mõeldud automaatsete mitmekäeliste tasside robotsüsteemide jaoks.
