Kaubamärk: SOLH by Richge Technology | SMC AMC ekvivalentne heitgaasipuhasti, õliudu eemaldamine + integreeritud mürasummutus

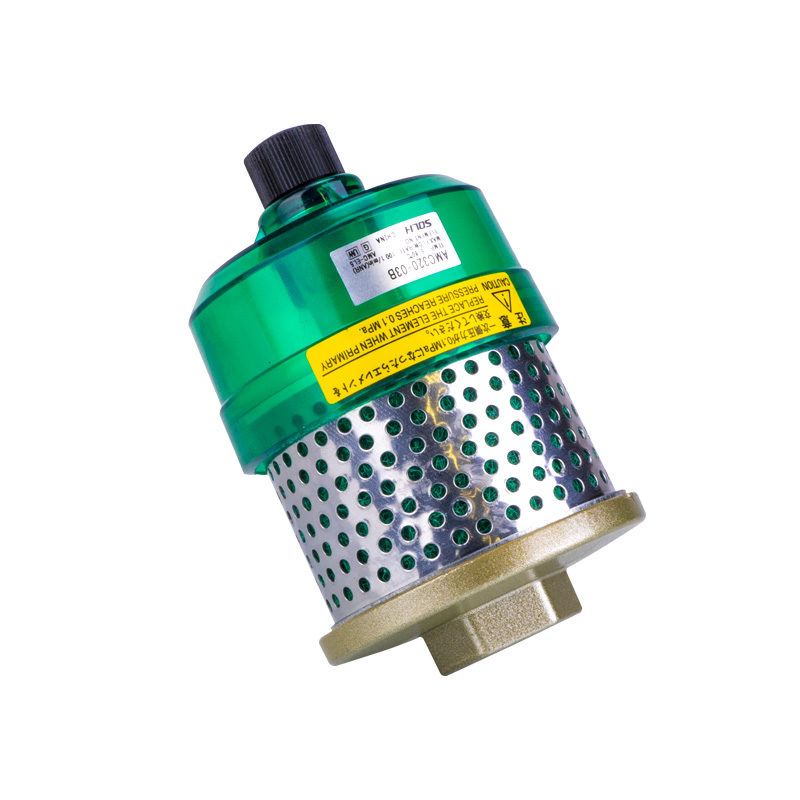

SOLH AMC seeria heitgaaside puhastusvahend, tuntud ka kui heitgaasiõli eemaldaja või summutuspuhastaja, integreerib õliudu eraldamise ja mürasummutuse ühes seadmes. See püüab kinni pneumaatiliste süsteemide heitõhus sisalduva õliudu ja peene tolmu, vähendades samal ajal drastiliselt väljalaskemüra. See lahendab kaks töökojas levinud probleemi: õliudu pritsimine ja mürasaaste. See on täiustatud alternatiiv standardsetele summutitele, mis on paigaldatud solenoidklappide ja õhusilindrite väljalaskeavasse.

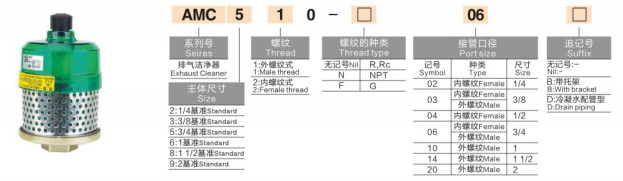

AMC + suuruse kood + keerme vorm + lõime tüüp - pordi suurus + järelliide valik
|
positsioon |
Kood |
Tähendus ja kirjeldus |
|
1 |
AMC |
Seeria: Heitgaasipuhasti |
|
2 |
2/3/5/6/8/9 |
Keha võrdlussuurus: 2 = 1/4", 3 = 3/8", 5 = 3/4", 6 = 1", 8 = 1 1/2", 9 = 2" |
|
3 |
1/2 |
Keerme vorm: 1 = Väliskeerme; 2=Emane niit |
|
4 |
Tühi / N / F |
Keerme tüüp: Tühi=R/Rc koonuskeere; N = NPT; F=G paralleelkeere |
|
5 |
02/03/04/06/10/14/20 |
Ühenduspordi suurus: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (valikuline järelliide) |
B/D |
B=Kinnitusklambriga; D = äravoolutoru tüüp kondensaadi kogumiseks |
|
Kere suuruse kood |
Võrdlusport |
Maksimaalne töötlemisvoog L/min |
Tüüpilise mudeli näide |
|
2 |
1/4" |
≤300 |
AMC220-02 (sisekeere 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (väliskeere 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (väliskeere 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (väliskeere 1") |
Märkus. Keha suurus on võrdlusaluse spetsifikatsioon; ühenduskeerme tegelik suurus on määratletud 5. koodiga, mis võib adapteri kasutamiseks olla identne või vähendatud.
Näide 1: AMC510-06: korpuse viide 34", tegelik väliskeerme port 3/4"
Näide 2: AMC320-02: kere viide 38", tegelik sisekeerme port 1/4" (vähendatud port)
Sufiksi valikud:
B Varustatud kinnitusklambriga masinaraamidele kinnitamiseks, peamiselt suurte AMC-de jaoks
D Alumise õli/vee väljalaskeavaga tühjendustoru versioon tsentraliseeritud õlikogumiseks, sobib ideaalselt raskete õliudude jaoks
|
Üksus |
Parameeter |
|
Kohaldatav vedelik |
Õliudu ja peentolmu sisaldav suruõhk |
|
Max töörõhk |
1,0 MPa |
|
Ümbritsev temperatuur |
-5 ℃ ~ +60 ℃ (ei külmuta) |
|
Filtreerimisreiting |
0,3 μm; Õliudu eemaldamise efektiivsus: 99% ~ 99,9% |
|
Müra vähendamine |
30 ~ 35 dB(A), parem kui standardsed summutid |
|
Filtri element |
Komposiit klaaskiud + aktiivsüsi, vahetatav |
|
Korpuse materjal |
Leegiaeglustav insenerplast, õlipritsmevastane |
Tööpõhimõte
Pneumaatiliste komponentide heitõhk siseneb AMC-sse. Suured õlipiisad eraldatakse tsentrifugaalse juhtstruktuuriga, visatakse korpuse siseseinale ja juhitakse alla õlivanni.
Õhuvool läbib komposiitklaaskiud + aktiivsöe elementi, et püüda kinni peen õliudu ja osakesed suurusega ≥0,3 μm.
Õhk läbib enne väljalaskmist integreeritud summutusstruktuuri, lõpetades õli eemaldamise + müra vähendamise ühe sammuga.
Sisseehitatud õlitops kogub eraldatud õli perioodiliseks tühjendamiseks, et vältida sekundaarset saastumist.
|
Võrdluspunkt |
SOLH AMC heitgaaside puhastusvahend |
AN-seeria standardsummuti |
|
Põhifunktsioon |
Summutamine + õliudu ja tolmu filtreerimine, kaks funktsiooni |
Ainult müra vähendamine, õli eraldamine puudub |
|
Õliudu käsitsemine |
Suure tõhususega püüdmine, väldib töökojaõli saastumist |
Filtreerimine puudub; õliudu väljub otse töökotta |
|
Hooldus |
Vahetatav element + manuaalne õli äravool, korduvkasutatav |
Otsene asendamine pärast blokeerimist, õli kogumise struktuur puudub |
|
Tüüpiline rakendus |
Puhas töökoda, õliudu keelatud keskkond |
Põhiline müra vähendamine ilma õlikontrolli nõudeta |
|
Kulutase |
u. 2-3 korda AN sama pordi suurusega summuti |
Massilise põhimürakontrolli madal hind |
Valiku kiired sammud
Heitgaasivoolu kinnitamine: valige AMC nimivool ≥ solenoidklapi/silindri maksimaalne heitgaasivool
Sobitage keermepordi suurus pneumaatilise komponendi väljalaskeavaga
Rakenduse häälestamine: standardversioon üldtöökoja jaoks; AMC520 või suurem, eelistatud toidu- ja elektroonikapuhasruumides, kus õliudu ei talu
Hooldus ja vahetus
Filtri vahetamise tsükkel: 3–6 kuud normaalse töö korral; kontrollige igakuiselt raske õli udu tingimusi
Tühjendage kogunenud õli regulaarselt alumisest tühjenduskraanist, et vältida õli tagasivoolu ja elemendi ummistumist
Heitgaasi vasturõhu märkimisväärne tõus või silindri aeglane tegevus näitab elemendi ummistumist; kohe välja vahetada
SOLH AMC seeria heitgaaside puhastusvahend järgib SMC AMC nimetamise tava, liidese mõõtmeid ja jõudlusparameetreid. Filtrielemendid on vahetatavad. See pakub usaldusväärset kulude vähendamise lahendust automatiseerimismasinatele ja ekspordiseadmete projektidele.
