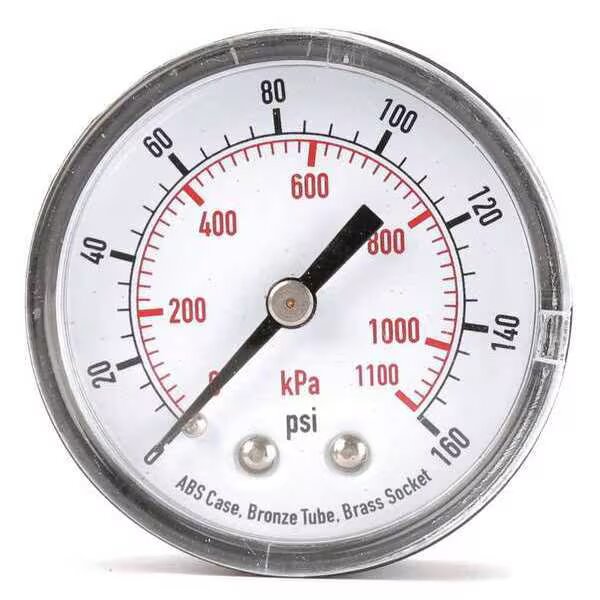

G-seeria pneumaatiline rõhumõõtur

G-seeria üldine pneumaatiline rõhumõõtur

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine

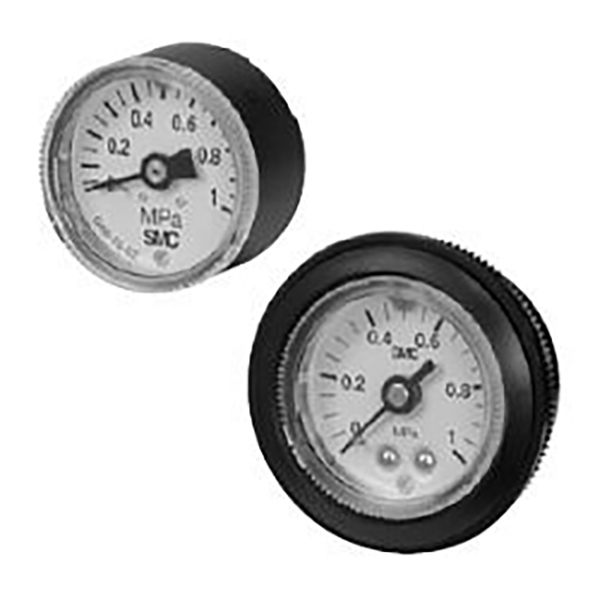

     SOLH G-seeria on standardne rõhumõõtur, mis on mõeldud suruõhurõhu mõõtmise pneumaatilistele süsteemidele, mis on jagatud standardseks põhitüübiks ja värvilise hoiatusrõngaga piirnäidiktüübiks. Numbri välisläbimõõt on vahemikus φ15 ~ φ63, rõhuvahemik katab 0,2–1,5 MPa standardse täpsusega ±3% F.S. Saadaval on kaks kinnituskonstruktsiooni: tagumise keermega G mudel paneeli paigaldamiseks ja külgkeermega GA mudel torujuhtme otsepaigaldamiseks.

Seeria suuruse ja mõõtmete spetsifikatsioon (välisläbimõõt × ühenduskeere)

     -- G15: φ15, M5 sisekeere / R1/8; üliminiatuurne, sobitatud mikropneumaatiliste ventiilidega

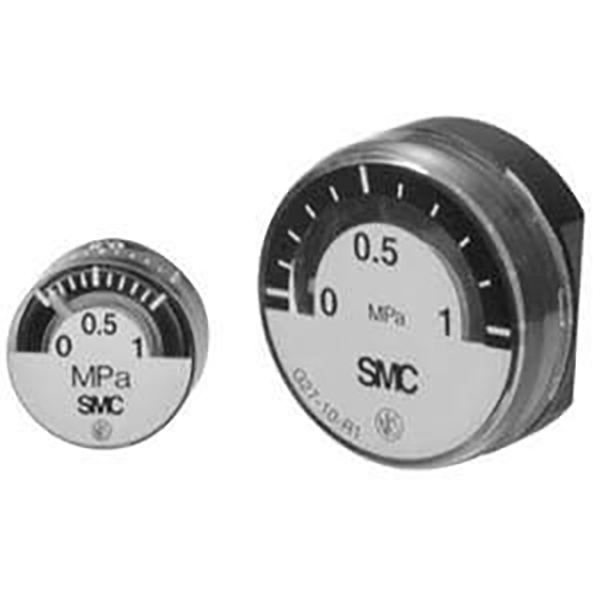

     -- G27: φ26, R1/16 / R1/8; kompaktne õhuke korpus kitsasse paigaldusruumi

     -- G36 / GA36: φ37,5, R1/8; tavapärane üldotstarbeline standardmudel

     -- G46 / GA46: φ42.5, R1/8 / R1/4; kõige laialdasemalt kasutatav, valikuline piirinäidik

     -- G53-L: φ51, R1/8 / R1/4; keskmise suurusega sihverplaat punase-rohelise piiri hoiatusrõngaga

     -- G63-L: φ63,4, R1/8 / R1/4; ülisuur sihverplaat, selge lugemine kaugelt

Mudeli nimetamise reegel ja näited

 1. Nimevorming

     -- G / GA + suuruse kood + valikuline järelliide L + rõhuvahemiku kood + keerme kood

     -- Sufiks L = Varustatud punase-rohelise piiri indikaatorirõngaga

  2. Mudeli näited

     -- G46-10-02:

         G46 = φ42,5 tagumise keermega mudel | 10 = 1,0 MPa vahemik | 02 = R1/4 niit

     -- GA36-10-01:

        GA36 = φ37,5 külgkeerme mudel | 10 = 1,0 MPa vahemik | 01 = R1/8 niit

     -- G36-L-10-01

        Punase-rohelise piiri hoiatusrõngaga L, φ37,5 tagakeermega, 1,0 MPa, R1/8

  3. Koodi määratlus

     -- Rõhuvahemiku kood:

         2 = 0 ~ 0,2 MPa

         4 = 0 ~ 0,4 MPa

        10 = 0 ~ 1,0 MPa

        15 = 0 ~ 1,5 MPa

    -- Lõime kood

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5 × 0,8 meetriline sisekeere3.

Universaalsed tehnilised põhiparameetrid

  1. Mõõdetav keskkond: suruõhk; õli- ja vasevabad niisutatud osade versioonid on puhta protsessi jaoks valikulised

  2. Standardsed rõhuvahemikud: 0-0,2 / 0-0,4 / 0-1,0 / 0-1,5 MPa

  3. Täpsusaste: standardne ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Materjali konfiguratsioon:

     -- Korpus: tsingisulam / nikeldatud survevalualumiinium

     -- Aknakate: löögikindel polükarbonaat

     -- Ühendusliitmik: messing; saadaval vasevaba alternatiiv

  5. Töötemperatuur: -5 ~ +60 ℃ (keskmine ilma jäätumata)

  6. Paigaldamise klassifikatsioon

     -- G-tüüp: tagumine keerme, mõeldud sisseehitatud paneeli paigaldamiseks

     -- GA tüüp: külgkeere, otsene torujuhtme paigaldus

L Piirindikaatori rõngaga mudel

     -- Punane ring: ülempiir / kõrge rõhu häirelävi

     -- Roheline ring: normaalne ohutu töörõhu intervall

     -- Valge osuti: reaalajas dünaamiline õhurõhu väärtus

     -- Põhieelis: intuitiivne visuaalne oleku hindamine ilma hoolika skaala lugemiseta, ideaalne koosteliinide ja tsentraliseeritud mitmepunktiliste seirekappide jaoks

Samm-sammuline valikujuhend

  1. Miniatuurne ja kitsas piiratud ruum: valige G15 / G27 (φ15 / φ26)

  2. Tavalised standardsed pneumaatilised ahelad: G36 / G46 (φ37,5 / φ42,5)

  3. Nõutav visuaalne rõhuhoiatus: G36-L / G46-L värvi piirrõngaga

  4. Nõudlus pikamaa kauglugemise kohta: suur ketas G53-L / G63-L (φ51 / φ63)

  5. Paigaldusrežiimi eristamine

     -- Torujuhtme otsekinnitus → GA külgkeermeseeria

     -- Seadme juhtpaneeli sisseehitatud kinnitus → G tagakeerme seeria

Populaarne standardmudeli kiirviide

     -- G27-10-R1: φ26 ketas, vahemik 1,0 MPa, R1/16 keerme

     -- G36-10-01: φ37,5 tagumine keerme, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 tagumine keerme, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 tagakeere, punakasroheline piirrõngas, 1,0 MPa, R1/4

Ühe lause kokkuvõte

     SOLH G-seeria pneumaatilised manomeetrid hõlmavad φ15–φ63 täismõõtmeid, tagumise/külgmise keermega kaks kinnitusviisi, valikuline L-tüüpi värvipiirangu hoiatusrõngas, 0,2–1,5 MPa täielikud rõhuvahemikud ja vasevabad puhtad versioonid, standardne õhurõhu jälgimise tarvik kõikide tööstusautomaatika pneumaatiliste ahelate jaoks.
