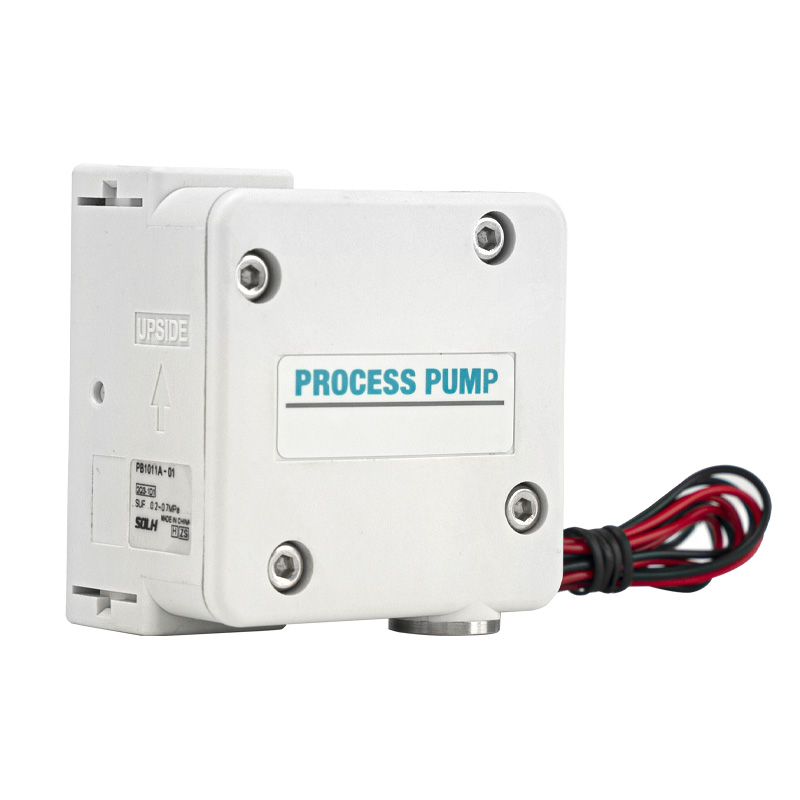

RPB1011 seeria membraanpump (PB1000A sisseehitatud solenoidklapi tüüp)

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH PB1011A kuulub sisseehitatud solenoidventiiliga miniatuurse ühetoimelise pneumaatilise membraanpumba seeriasse PB1000A. Sellel on kompaktne piirjoon, täielik korrosioonikindlus ja võllitihendi leke null. See on ette nähtud keemiliste lahustite, puhta vee, meditsiinilise vedeliku ja reaktiivi mikro- kuni keskmise vooluhulga kohaletoimetamiseks, see on kompaktne täppisdoseerimispump, mida kasutatakse laialdaselt peenkeemia-, pooljuhtide- ja biotehnoloogiatööstuses.

Mudelite klassifikatsioon ja sõidurežiim

     --  PB1011A: sisseehitatud integreeritud 3-pordiline solenoidventiil (DC24V), otsene elektrisignaali juhtimine, plug-and-play juhtmestik

     --  PB1013A: väline õhupiloodi tüüp, mida juhib sõltumatu väline solenoidventiil

     --  Pordi suuruse järelliide: 01 = Rc1/8 standardne vedelikuport

     --  Levinud komplektmudelid: PB1011A-01; PB1011A-01-B (koos paigaldusjala kronsteiniga); PB1011A-01-N (NPT keermestatud port)

Tehnilised põhispetsifikatsioonid (PB1011A)

     -- Ajamiüksus: sisseehitatud 3/2 solenoidventiil, DC24V, voolutarve 0,35 W

     --  Vooluvahemik: 8～2000 ml/min (0,12～120 L/h)

     --  Tühjenemise töörõhk: 0～0,6 MPa

     --  Kuivimemistõstuk: Max 2,5 m

     -- Töövedeliku temperatuur: 0～50 ℃ (pumbakambris pole jäätumist)

     -- Maksimaalne lubatud vedeliku viskoossus: 100 mPa·s

     -- Sissepuhkeõhu rõhuvahemik: 0,2–0,7 MPa

     -- Õhukulu: ≤40 l/min (ANR)

     -- Üldmõõt ja kaal: 60 × 60 × 41 mm, u. 170 g

     -- Töömüra: ≤64 dB(A); müra vähendatakse veelgi sobiva summutiga

     -- Diafragma kasutusiga: kuni 30 miljonit lülitustsüklit

Niisutatud osa materjali konfiguratsioon

      -- Pumba korpus: polüpropüleenist PP / SUS316 roostevabast terasest valikuline

     -- Membraan ja tagasilöögiklapi südamik: komposiit PTFE + PP

     -- Tihendusmaterjal: FKM fluorokumm, suurepärane vastupidavus happele, leelisele ja orgaanilistele lahustitele

     -- Materjali eelis: võllita tihendi disain välistab keskmise lekke; täielik korrosioonikindlus keemilisele lahusele, puhtale veele, meditsiinilisele reaktiivile ja nõrgale happele/leeliselisele vedelikule.

Tööpõhimõte (elektrilise juhtimise tüüp PB1011A)

     -- Solenoid pingestatud ON: suruõhk siseneb ajamikambrisse, surub membraani käiguvahetuseks vasakule; pumbakambris olev vedelik väljastatakse ülemise ühesuunalise klapi kaudu.

     -- Solenoid pingevaba VÄLJAS: ajamikamber tõmbab õhku välja; diafragma lähtestub sisseehitatud vedrujõu toimel paremale; uus vedelik imetakse pumba süvendisse alumise sisselaske kontrollklapi kaudu.

     -- Kõrgsagedusliku solenoidi sisse/välja tsükkel (1～10 Hz) teostab vedeliku pidevat imemist ja tühjendamist; väljundvoolu saab täpselt reguleerida lülitussageduse muutmisega.

Paigaldus- ja torustikunõuded

  1. Kohustuslik paigaldusreegel

     -- Vedeliku väljalaskeava (OUT) peab olema suunatud ülespoole, et vältida õhu lukustumist pumbakambris, mis põhjustab voolu katkemist.

 2. Port Definition & Thread Spec

     -- Fluid IN / OUT peamised pordid: standardne Rc1/8", NPT1/8 valikuline

     -- Õhuvarustuse SUP-port: M5×0,8 keermega

     -- Heitgaasi EXH port: M5 × 0,8 keermega, ühildub minisummutiga AN05-M5

  3. Paigaldusaugud

     -- 2 × M4 kruviauku 6 mm sügavusega; või φ4,5 läbivad augud; fikseeritud seadmete paigaldamiseks on saadaval spetsiaalne jalatoe lisatarvik KT-PB1A-5.

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Pooljuhtide ja PV tootmine: keemilise lahusti ülekandmine, puhastusvedeliku tsirkulatsioonisilmus

     -- Meditsiini- ja biokeemiaseadmed: reaktiivi, puhverlahuse ja bioloogilise vedeliku mikro kohaletoimetamine

     -- Trüki- ja pakkimismasinad: tindi, liimliimi automaatne etteandesüsteem

     -- Keskkonnakaitse ja veepuhastus: keemiliste ainete doseerimine, heitvee proovide võtmine

     -- Üldine automatiseerimistööstus: lõikevedelik, puhastusvahend ja kerge õli transport

Mudeli valiku juhised

     -- Voolu sobitamine: valige PB1011A vooluhulga jaoks ≤2000 ml/min; PB1013A õhupilootmudel spetsiaalsete ühendusjuhtimisstsenaariumide jaoks (maksimaalne vooluhulk 1000 ml/min)

     -- Niisutatud materjali valik: PP pumba korpus üldise nõrga keemilise vedeliku jaoks; SUS316 + PTFE kombinatsioon tugeva söövitava lahusti jaoks

     -- Juhtrežiim: elektriline otsejuhtimine, valige PB1011A; varustuse väline blokeeringu ühendus valige PB1013A õhupiloodi tüüp

     -- Lisatarvikud: sõidumüra vähendamiseks paigaldage väljalaskeavale summuti; sobiv jalaklamber pikaajaliseks fikseeritud paigalduseks

SOLHi vahetuse eelis

     SOLH-PB1011 seeria vastab täielikult SMC originaalsele PB1011 seeriale üldmõõtmete, pordi keerme paigutuse ja kõigi jõudlusparameetrite poolest, otsene väljavahetamine ilma torujuhtme muutmiseta ja suurepärase kuluvõimega.

Ühe lause kokkuvõte

     SOLH PB1011A miniatuurne sisseehitatud solenoidne pneumaatiline membraanpump kasutab võllitihendita lekkekindlaid PTFE/FKM-i korrosioonikindlaid niisutatud osi, toetab 8–2000 ml/min mikro-keskvoolu doseerimist, saadaval elektrilise integreeritud solenoid- ja välise õhupilootsüsteemi versioonina, kompaktse täppiskonduktori pumba ja pooliku täppiskonduktoriga.
