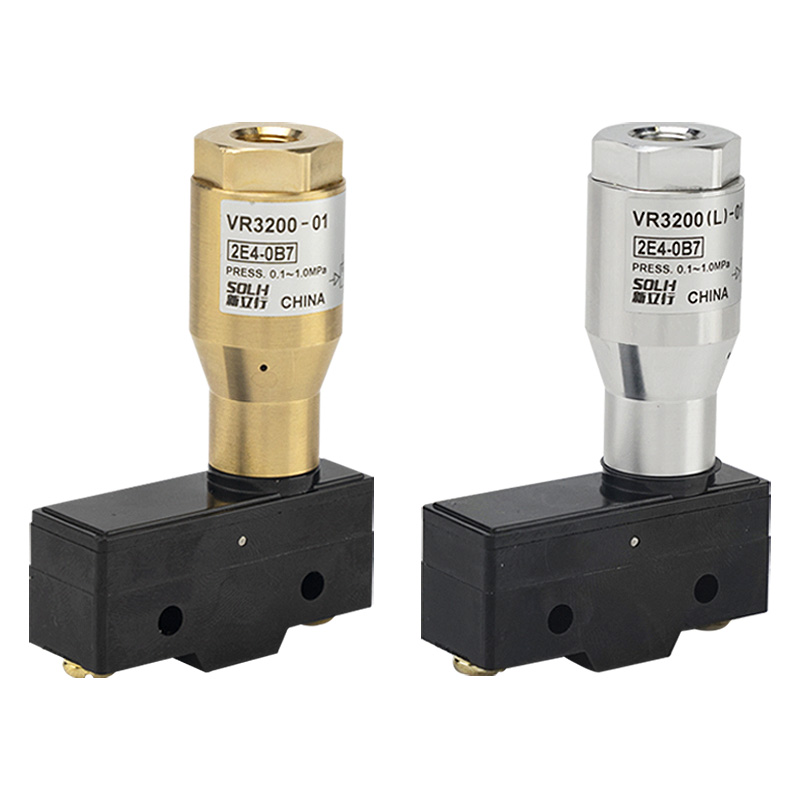

VR3200 / VR3201 seeria pneumaatiline-elektriline relee

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH VR3200/3201 seeria on klassikalised pneumaatilised-elektrilised releed, tuntud ka kui õhurõhu signaali lülitid. Need muudavad pneumaatilised rõhusignaalid elektrilisteks kuivkontaktideks, mida kasutatakse laialdaselt rõhu jälgimiseks, rikete alarmeerimiseks, turvablokeerimiseks ja PLC-sse digitaalse signaali sisendiks automatiseeritud tootmisliinidel, toimides standardse signaali muundamise liidesena pneumaatiliste torujuhtmete ja elektriliste juhtimissüsteemide vahel.

Mudelite klassifikatsioon ja põhierinevused

     -- VR3200-01: avatud raami tüüp, kaal 130 g, katmata klemmiplokk, kuiva, tolmuvaba sisekappi jaoks

     -- VR3201-01: IP44 tilkumiskindel suletud korpus, kaal 260 g, täielikult suletud konstruktsioon, sobib niisketele, tolmustele töökodadele ja tootmisseadmetele

     -- VR3202-01: IP44 tilkumiskindel spetsiaalse maandusklemmiga, CE-sertifikaadiga, ideaalne raskete elektromagnetiliste häirete ja eksporditavate masinate jaoks

     -- Pordi kood: 01 = standardne Rc1/8 sisekeere; NPT1/8 keermega valikuline

Universaalsed tehnilised andmed

  1. Reguleeritav töörõhu vahemik: 0,1–1,0 MPa (tehase eelseadistatud päästiku rõhk ≈ 0,15 MPa)

  2. Ümbritsev temperatuur: -5 ℃ ~ +60 ℃ (jäätumata)

  3. Kontaktivorm: 1AB (1 tavaliselt avatud + 1 tavaliselt suletud + ühine COM)

  4. Mikrolülitite kontaktide väärtused (takistus/induktiivne koormus):

     -- AC125V: 15A takistuslik, 3A induktiivne

     -- AC250V: 15A takistuslik, 2,5A induktiivne

     -- DC30V: 6A takistuslik, 1,5A induktiivne

  5. Liidese paigutus: õhu sisselaskeava Rc1/8; elektrilised kruviklemmid (VR3201 varustatud Pg13.5 kaablitihendiga suletud juhtmestiku jaoks)

  6. Materjali koostis: messingist klapi korpus, POM-kolb, roostevabast terasest tagasivooluvedru, NBR-tihendusrõngas

Tööpõhimõte

  1. Suruõhk siseneb porti IN ja surub kolvi vedru kokku surumiseks, käivitades mehaaniliselt sisseehitatud mikrolüliti, kui rõhk ületab eelseadistatud läve.

  2. Kontaktide vahetamise loogika:

     -- Rõhk ≥ seatud väärtus: NO suletud, NC avatud

     -- Rõhk ＜ seatud väärtus: NO avatud, NC suletud

  3. Täielikult mehaaniline struktuur, välist toiteallikat pole vaja. Siseturvaline ja stabiilne plahvatusohtlikes ja mitteelektrilistes piirkondades.

Kiirvaliku juhised

     -- VR3200-01: odav, kuiva sisekappi paigaldamine

     -- VR3201-01: niisked/tolmused tööpingid, koosteliinid, poolvälisseadmed

     -- VR3202-01: CE-sertifikaat + maanduskaitse, tugevad EMC-häired, komplektsete masinate eksport

     -- Rõhu reguleerimine: tehase vaikeseade rõhk 0,15 MPa, peenhäälestus ülemise reguleerimiskruvi abil

Tüüpilised rakendusstsenaariumid

     -- Silindri käigu ja kinnitusrõhu tuvastamine: tooriku kinnitus, ülekoormuse häire

     -- Vaakumpadruni alarõhu tagasiside: adsorptsiooni ja tooriku kukkumise kaotuse tuvastamine

     -- Peamise õhuallika madala rõhu hoiatus: õhukompressori rike ja torujuhtme lekke jälgimine

     -- Pneumaatiliste kuulventiilide ja liblikklappide avatud/sulgemise oleku tagasiside

     -- Pneumaatiline signaali muundamine plahvatuskindlatele töökodadele ilma elektrooniliste anduriteta

SOLHi vahetuse eelis

     SOLH VR3200/3201 seeriad ühilduvad täielikult SMC samaväärsete mudelitega kogumõõtme, pordi keerme, kontakti parameetrite ja reguleeritava rõhuvahemiku poolest. Konkurentsivõimeline hind ja lühike teostusaeg aitavad klientidel masstootmiskulusid vähendada.

Terminali juhtmestiku määratlus

     -- COM: Ühine avalik terminal

     -- EI: Tavaliselt avatud, juhib, kui õhurõhk jõuab eelseadistatud väärtuseni

     -- NC: Tavaliselt suletud, juhib, kui õhurõhk on alla eelseadistatud läve

Ühe lause kokkuvõte

     SOLH VR3200/3201 toitevaba mehaaniline pneumaatiline-elektriline relee muudab õhurõhu signaalid 1NO+1NC kuivkontakti signaalideks reguleeritava 0,1 ~ 1,0 MPa päästikurõhuga, saadaval avatud raamis, IP44 tilkumiskindlad ja CE-maandatud versioonid PLC blokeeringu, vaakummonitooringu ja õhuallika automaatika juhtimiseks.
