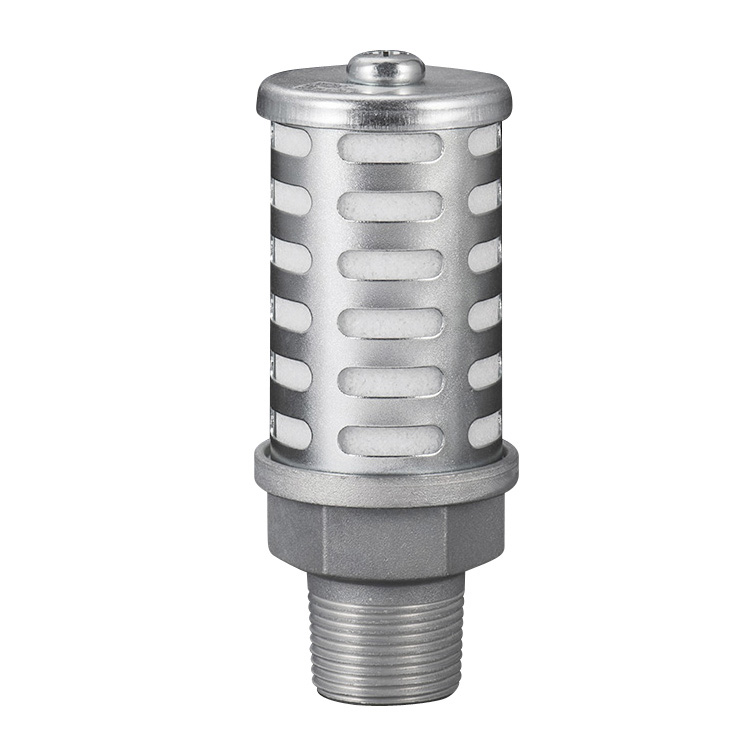

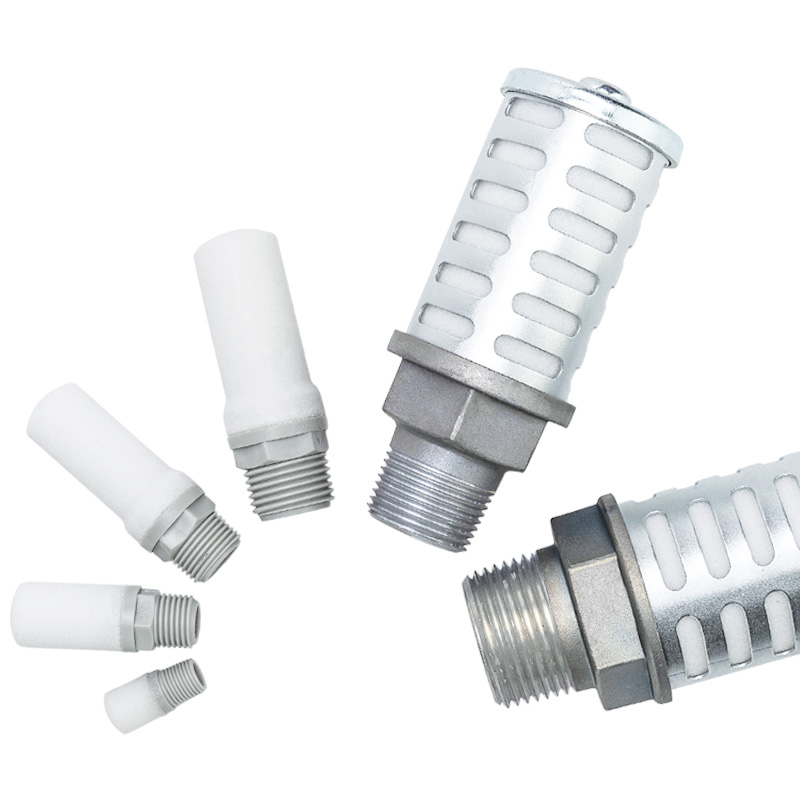

AN-seeria pneumaatiline väljalaske summuti

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH AN seeria on spetsiaalne väljalaske summuti kõigi pneumaatiliste süsteemide jaoks. Selle põhifunktsioonide hulka kuuluvad heitgaaside müra vähendamine, õhu puhastamine ja õliudu pritsmete summutamine. See on laialdaselt paigaldatud solenoidventiilide, pneumaatiliste silindrite ja kõigi õhureguleerimisventiilide väljalaskeavadele ning see on oluline keskkonnakaitse ja müra vähendamise tarvik täielike pneumaatiliste ahelate jaoks.

Täisseeria spetsifikatsioonide võrdlustabelid

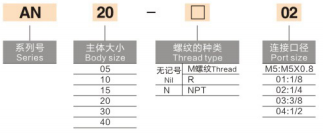

 1. Väikesed ja keskmised suurused (standardsete solenoidventiilide ja silindrite jaoks)

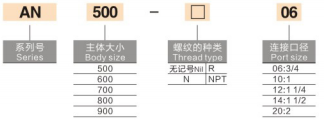

 2. Suured avamõõdud (suurte ventiilide ja keskmiste väljalaskekollektorite jaoks)

Universaalsed tehnilised põhiparameetrid

  1. Kohaldatav keskkond: puhas suruõhk (EI sobi tuleohtlikule, söövitavale mürgisele gaasile)

  2. Maksimaalne nimitöörõhk: 1,0 MPa (standardsed vaigumudelid)

  3. Töötemperatuuri vahemik:

     -- Standardne vaigutüüp: -10 ~ +60 ℃ (südamiku sees ei ole jäätumist)

     -- Paagutatud metalli tüüp: vastupidavus kõrgele temperatuurile kuni 150 ℃

  4. Müra vähendamise jõudlus:

     -- Standardklass: 25–30 dB(A)

     -- Suure summutusega eriversioon: ≥35 dB(A)

  5. Valikulised ehitusmaterjalid

     -- Vaigu tüüp: UL94-V0 leegiaeglustav korpus, poorne paagutatud filtri südamik (poori suurus 50–100 μm)

     -- Metalli tüüp: vasesulamist paagutatud korpus, silmapaistev kõrge temperatuuri- ja korrosioonikindlus

  6. Ühendusvalikud: M3/M5 meeterkeermega, Rc/PT sisekeere, NPT keermega, φ6-φ12 torude jaoks surutav liitmik

Sisemise struktuuri ja müra vähendamise põhimõte

     -- Suure kiirusega väljatõmbeõhk voolab summuti korpusesse; poorne paagutatud südamik / mitmekihiline kiud jagab õhuvoolu väikesteks kanaliteks, et tekitada hõõrdumist ja heli neeldumist ning summutada tõhusalt heitgaasi löögimüra.

     -- Kahekihiline komposiitkonstruktsioon, mis on vastu võetud osalistel mudelitel: sisemine südamik müra kõrvaldamiseks, välimine kest blokeerib õliudu pritsimise, säilitades samal ajal madala väljalaske vasturõhu, et vältida silindri kiiruse kadu.

     -- Täielikult passiivne mehaaniline struktuur, toiteallikat pole vaja, kohene müra vähendamine pärast lihtsat paigaldamist.

Kolmeastmeline kiirvalikujuhend

  1. Sobitage ühendusliides: kontrollige väljalaskeava keerme spetsifikatsiooni (M5/Rc1/8 jne) või plasttoru välisläbimõõtu (φ8/10/12 push-in tüüpi).

  2. Sobitage õhuvoolu võimsus:

     -- Miniseeria (AN05/AN10): ≤0,4 m³/min

     -- Keskmine seeria (AN15/AN20/AN40): 0,8–1,2 m³/min

     -- Suured tööstuslikud seeriad (AN500 ~ AN900): ≥2,5 m³/min

  3. Sobitage töökeskkonna tingimused:

     -- Kõrge temperatuur / sagedane kiire väljalaskmine: valige paagutatud metall AN110 seeria

     -- Niiske tolmune sisetöökoda: suletud vaik ANA1 seeria

     -- Maksimaalne müra vähendamise prioriteet: ANB1 suure summutusega summuti seeria

Paigaldus- ja tavahooldusjuhised

  1. Paigaldusmeetod

     -- keerake otse klapi/silindri väljalaskeava külge; välimine korpus võib vabalt pöörata mis tahes orientatsiooni paigutuse jaoks. Push-in tüüpi saab kindlalt ühe sammuga torusse sisestada.

  2. Hooldusreeglid

     -- Ummistunud südamiku puhastamine: puhuge südamikku madala rõhuga puhta õhuga tagurpidi või loputage; asendage summuti, kui tõsist ummistust ei saa kõrvaldada.

     -- Kasutusaja viide: vaiguga paagutatud südamik u. 10 000 töötundi; metallist paagutatud südamik, millel on ülipikk kasutusiga.

SOLHi vahetuse eelis

     SOLH täielikud AN-seeria mudelid, sealhulgas AN05-M5, AN10-01, AN15-02, ANA1-06, on täielikult mõõtmetega vahetatavad SMC originaalsete AN-summutitega, millel on identne keerme suurus, vooluvõimsus ja müra vähendamise efekt, konkurentsivõimelisem ühikuhind ja kiirem tootmisaeg massostmise kulude optimeerimiseks.

Ühe lause kokkuvõte

     SOLH AN-seeria pneumaatiline väljalaske summuti pakub täielikku M5 kuni Rc2" suuruste valikut koos vaigu/metalli paagutatud valikutega, pakkudes 25–35 dB(A) müra vähendamist ja õliudu tõkestamist, standardset universaalset summutit kõigi solenoidventiilide ja silindri väljalaskemüra reguleerimiseks tööstusautomaatikas.
