MQR-seeria väikese pöördemomendi vahega tihendi pöörlev liitmik (SOLH)

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine

     MQR-seeria on mitme kanaliga pöörlev liitmik, mis kasutab metallist kontaktivaba vahetihendit ülimadala pöörlemismomendiga. Spetsiaalselt välja töötatud pidevalt pöörlevate osade jaoks, sealhulgas robotliigendid, pöörlevad lauad ja pöörlevad võllid suruõhu ja vaakumi edastamiseks. See väldib täielikult torujuhtme keerdumist, sellel on ülisujuv pöörlemine ja automatiseeritud pöörlevate pneumaatiliste süsteemide ülipikk kasutusiga.

Toote peamised eelised

     -- Ülimadal pöördemoment: ainult 0,003–0,50 N·m, annab servo-/mootorile väikese lisakoormuse

     -- Metallivahe kontaktivaba tihend: puuduvad kummist tihendirõngad, kleepumist või kinnikiilumist; sujuv käivitamine isegi pärast pikaajalist staatilist ladustamist

     -- Sõltumatud mitme kanaliga õhuvooluringid: valikulised 1/2/4/8/12/16 läbipääsu ilma ristlekketa iga ahela vahel

     -- Ultrapikendatud kasutusiga: kuni 1 miljard pöörlemistsüklit, täielikult hooldusvaba disain

     - Kahesuunaline pöörlemine ja suur kiirus: maksimaalne pöörlemiskiirus kuni 3000 pööret minutis, sobib kiirete pöörlevate indekseerimisseadmete jaoks

     -- Kahe vaakumi ja ülerõhuga ühilduv: töörõhu vahemik -100 kPa ~ 1,0 MPa, töötab nii vaakum-imemise kui ka standardse õhuvarustusahela jaoks

Universaalsed standardsed tehnilised spetsifikatsioonid

     -- Kasutatav vedelik: suruõhk, inertgaas

     -- Töörõhu vahemik: -100 kPa ~ 1,0 MPa

     -- Ümbritsev ja keskmine temperatuur: -10 ~ 80 ℃

     -- Tihendi tüüp: mittekontaktne metallist vahetihendi struktuur

     -- Tugistruktuur: topeltlaagri juhttugi

     -- Pordikeere: M5 × 0,8 (sise-/väliskeere valikuline)

     -- Määrimisnõue: määrdevaba, regulaarset õlitäitmist pole vaja

Mudeli parameetrite kiirteabe tabel

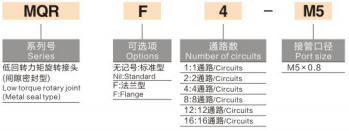

Mudeli nimetamise reegli näited

     -- MQR4-M5: 4 sõltumatut läbipääsu, standardne M5 keermeport

     -- MQR8-M5: 8 sõltumatut läbipääsu, standardne M5 keermeport

     -- MQR16-M5: 16 sõltumatut läbipääsu, standardne M5 keermeport

Tüüpilised rakendusstsenaariumid

     -- Pneumaatiline õhuvarustus tööstuslike robotikäe liigendite ja pöördvõllide jaoks

     -- Pöörlevad indekseerimislauad, pöörlevad silindrid ja pöördlaua automaatikaseadmed

     -- Pidevalt pöörlevad õhuvarustusahelad automatiseeritud töötlemisjaamades

     -- Pöörlevad vaakum-adsorptsioonimehhanismid iminappade ja kinnitusrakiste jaoks

     -- Pöörlevad pneumaatilised ahelad pakendamis-, trükkimis- ja elektroonikaseadmete tootmismasinate jaoks

Peamised paigaldusjuhised

     -- Kinnitage statsionaarne korpus, ajage pöörlevat külge ühendusplaadi kaudu

     -- Radiaalse nihkekoormuse kõrvaldamiseks on soovitatav kasutada painduvat ühendussõlme

     -- Pöörlev liitmik ei talu suurt radiaalset või aksiaalset jõudu; seda kasutatakse ainult keskmise edastamiseks

     -- Spiraalselt paigutatud pordi paigutus lihtsustab torude marsruutimist ja takistab torujuhtme keerdumist pöörlemise ajal

Ühe lause kokkuvõte

     SOLH MQR mitme kanaliga metallist vahetihendi pöörlev liitmik sisaldab ülimadala pöörlemismomenti, hooldusvaba 1 miljardi tsükli pikkust, kahekordse vaakum-positiivse rõhu ühilduvust ja valikulist 1–16 sõltumatut õhukanalit, ideaalne torujuhtme keerdumisevastane õhuvarustuskomponent robotliidete jaoks ja kõik pöörlevad automaatikaseadmed.
