Kaubamärk: Richge Technology SOLH

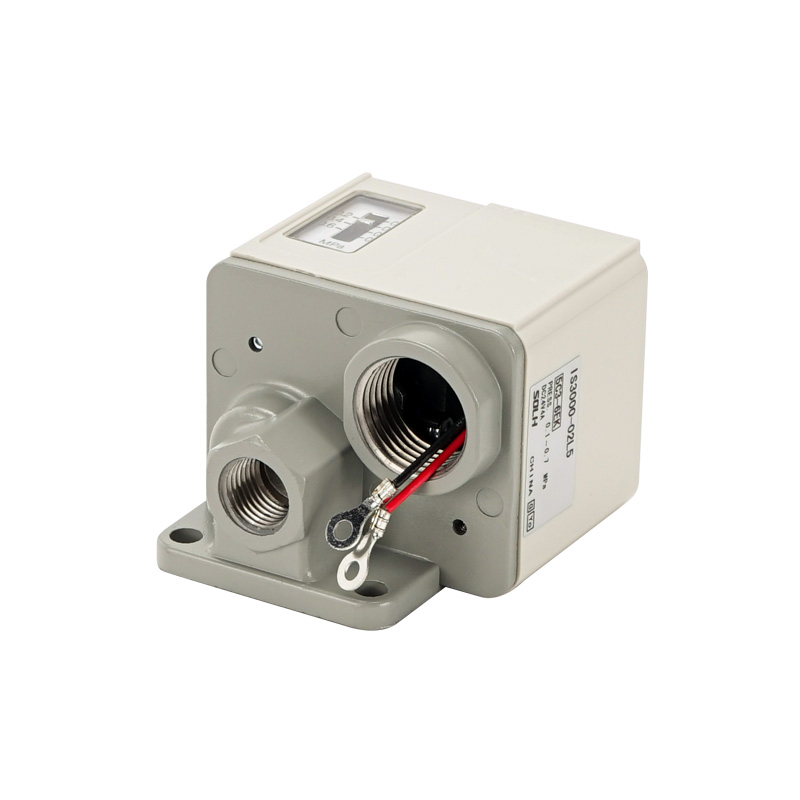

SOLH IS3000 seeria on klassikaline kolbajamiga mehaaniline mikrosurvelüliti. See surub sisemist mikrokontakti lülitit õhurõhu kaudu, mis toimib vedrukolvile, pakkudes tugevat otsest elektriväljundit. Kasutatakse peamiselt õhuringluse üle-/alarõhukaitseks ja automaatseks päästiku juhtimiseks, sama klassi ja ühilduv asendus kui IS10 pilliroolülitite seeria. Ideaalne tugeva vibratsiooniga keskkondadesse, kus elektroonilised digitaallülitid on ebastabiilsed.
1. Tööpõhimõte
-- Suruõhk surub vedruga kolvi; kui õhurõhk jõuab eelseadistatud läveni, käivitab kolb mehaaniliselt sisseehitatud mikrolüliti, et avada või sulgeda kontaktahelat. Kui rõhk langeb alla hüstereesi väärtuse, lähtestab vedru kolvi ja taastab lüliti algse oleku.
2. Põhilised struktuurikomponendid
-- Ülemine rõhu reguleerimise nupp: päästiku rõhu otsene pöörlev seadistus ilma toiteallikata
-- Sisseehitatud 1ab mikrolüliti: universaalne AC/DC koormus, ühendage otse PLC sisendklemmid või käitage väikseid solenoidventiile
-- Gradueeritud rõhu vaatamise aken: nähtav MPa skaala reaalajas eelseadistatud rõhu lugemiseks
-- Survevalualumiiniumist korpus: IP40 tolmukaitse, sobib üldistesse tehase töökodadesse
|
Parameetri üksus |
Standardne spetsifikatsioon |
| Kohaldatav keskmine |
Kuiv õhk, lämmastik ja muu mittesöövitav inertgaas |
| Max töörõhk |
1,0 MPa |
| Reguleeritav rõhuvahemik |
0,1–0,7 MPa (standardsete pneumaatiliste süsteemide täielik katvus) |
| Hüsterees (surnud riba) |
≤ 0,05 MPa |
| Korratavuse täpsus |
±0,05 MPa |
| Kontakti konfiguratsioon |
1ab ühepooluseline topeltviske (NO / NC lülitatav juhtmestik) |
| Kontakti koormuse reiting |
Standardtüüp: AC/DC 100V 1AMikrokoormuse tüüp (IS3010): DC 5V 1mA (optimeeritud PLC ja minirelee jaoks) |
| Pordi keerme suurus |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Töötemperatuur |
-5 ~ 60 ℃ (õhutorustikus ei teki jääd) |
| Kaitseklass |
IP40 tolmukindel |
| Kasutusiga |
Kuni 10 miljonit mehaanilist lülitustsüklit |

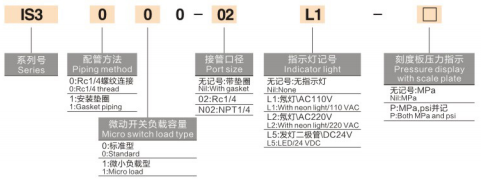

1. Mudeli näide: IS3000-02-P
-- IS3000: põhi standardkeermega kere seeria
-- 02: pordi keerme kood = Rc1/4; järelliide N02 = NPT1/4 Ameerika niit
-- P: sisseehitatud neoonmärgutuli (tühi = standardmudel ilma tuleta)
2. Tuletiste erimudelid
-- IS3100: tihendi pinnale paigaldamise variant, mis on sobitatud modulaarsete õhuteenindusüksustega (AFC/AC seeria) integreeritud kollektori paigaldamiseks
-- IS3010: väikese koormusega spetsiaalne mikromudel, optimeeritud väikese alalisvoolu signaali sisendi jaoks PLC kontrollerite jaoks
1. Löögi- ja vibratsioonikindel raskeveokite mehaaniline disain
-- Tugev kolb + mikrokontakti konstruktsioon, stabiilne jõudlus vibraatorite, koputavate vasarate ja stantsimisseadmete pideva vibratsiooni korral, signaali triivimise või valekäivituseta.
2. Lihtne kohapealne kalibreerimine ilma toiteta
-- Ülemine pöörlev reguleerimisnupp + nähtav gradueeritud aken; rõhuläve saab seadistada võrguühenduseta ilma juhtkappi pingestamata.
3. Lai AC/DC koormuse ühilduvus
-- Suur 1A kontakti kandevõime võimaldab otse juhtida väikeseid solenoidventiile ilma vahereleedeta või otseühendust digitaalsete PLC sisendpunktidega.
4. Ülimadal hüsterees
-- Maksimaalne surnud riba ≤0,05 MPa, ühtlane päästiku- ja lähtestusrõhk, et vältida allavooluseadmete sagedast kiiret sisse-välja lülitamist.
1. Peamise õhuallika madalrõhukaitse
-- Paigaldatud õhufiltri regulaatori määrdemoodulitest allavoolu; käivitab häiresignaali, kui toiterõhk langeb alla 0,4 MPa, et kaitsta K/GT vibraatoreid, BVP/SK koputusvasaraid ja pneumaatilisi täiturmehhanisme ebapiisava tõukejõu kahjustuste eest.
2. Silindri käigu asendi kinnitus
-- Pärast silindri täielikku väljaulatumist tõuseb kambri rõhk eelseadistatud väärtuseni, et saata lüliti signaal järgmise tootmisprotsessi etapi blokeerimiseks.
3. Vibraatori ahela turvalukustus
-- Jälgib tööõhurõhku; katkestab XQ kiirväljalaskeklappide voolu, kui rõhk langeb alla läve, et vältida vibraatori läbipõlemist, mis on põhjustatud alarõhu tööst.
|
Võrdluspunkt |
IS3000 mehaaniline mikrolüliti |
IS10 kontaktivaba pilliroo lüliti |
ISE30A elektrooniline digitaalne lüliti |
| Käivitusmehhanism |
Kolvi mehaaniline mikrokontakti käivitamine |
Magnetiline pillirootoru kontaktivaba andur |
Kõrge täpsusega elektrooniline rõhuandur |
| Elektriline kandevõime |
Tugev (1A @100V AC/DC, otseklapiga ajam) |
Keskmine (0,5 A @ 100 V) |
Nõrk (ainult madala taseme PLC signaali väljund) |
| Rõhu seadmise meetod |
Ülemine pöördnupp + skaalaaken (toidet pole vaja) |
Külje reguleerimise kruvi + väikesemahuline aken |
Mitme nupuga digitaalmenüü parameetrite seadistamine |
| Mõõtmise täpsus |
±0,05 MPa |
±0,05 MPa |
±0,2% FS ülikõrge täpsus |
| Optimaalsed töötingimused |
Tugev vibratsioon, täiturmehhanismide otseajam |
Üldised madala vibratsiooniga massi kokkupanekuliinid |
Täpne rõhu jälgimine, suletud ahelaga PLC juhtimine |
SOLH IS3000 seeria kolb-mehaaniline pneumaatiline rõhulüliti pakub madalat hüstereesi, tugevat vibratsioonikindlust ja suurt kontakti kandevõimet, saadaval on keerme-/tihendikinnitusega ja mikrokoormusega PLC-variandid, mida kasutatakse laialdaselt õhukontuuri rõhu ohutuse kaitseks ja automaatsete protsessikäivitussignaalide jaoks vibraatoritel, silindrite kinnitusjaamadel ja üldistel automaatikaseadmetel.
