F-tüüpi silindrivarda otsa ujuv liigend

SOLH F tüüpi ujuv liigend pneumaatilise silindri varda otsa jaoks, painduv kuulpea kompenseeriv pistik. Neelab aksiaalse/radiaalse nihke (teljeline ±1,5 mm, nurk ±2°~±5°), välistab külgjõu ja kaitseb silindrite tihendeid. Keermed M6 × 1,0–M20 × 1,5, sobivad 16–100 mm avadega, anodeeritud alumiinium või 304 roostevaba. Vahetatav AirTAC F seeriaga, SMC JAF/JAHF. Ideaalne pressliitmike, montaažiliinide ja pika käiguga transportimiseks.

Saada päring

Tootekirjeldus

F-tüüpi ujuvliigend silindrivarda otsa jaoks | Pneumaatilise silindri painduv pistik

Kaubamärk: SOLH by Richge Technology | Pneumaatilise silindri kolvivarda painduv kompenseeriv liitmik

1. Toote ülevaade

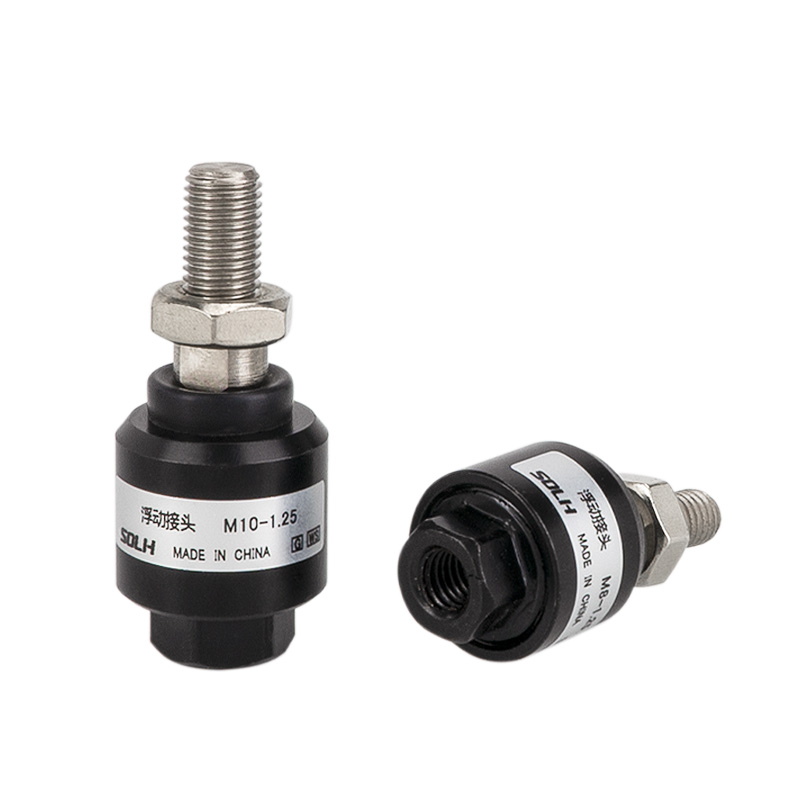

F-tüüpi ujuvliigend on kuulpeaga painduv ühendustarvik, mis on paigaldatud silindri kolvivardale. Selle põhiülesanne on absorbeerida paigalduse ekstsentrilisust ja nurgahälbeid, kõrvaldada külgsuunaline jõud ja kaitsta silindrite tihendeid. See on standardkomponent automatiseeritud seadmete joondusvigade lahendamiseks.

2. Põhistruktuur ja tööpõhimõte

• Struktuur: Väliskeere (ühenduskolvivarras) + kuulpea + väliskeere (ühendamiskoormus), sisseehitatud elastne kompensatsioonikomplekt.

• Hüvitisvõime: Aksiaalne ±1,5mm, radiaalne ±1,25mm, nurk ±2°~±5° olenevalt mudelist.

• Materjal: Standardne anodeeritud alumiiniumsulam; 304 roostevaba teras korrosioonikindlateks rakendusteks; Saadaval NBR / FKM kummitihendid.

• Funktsioon: Muutke jäik kõva ühendus paindlikuks adaptiivseks ühenduseks, vältige külgsuunalist paindemomenti ja tihendi hõõrdumist kolvivardal.

3. Peamiste kaubamärkide mudelinimede konventsioon

1) AirTAC

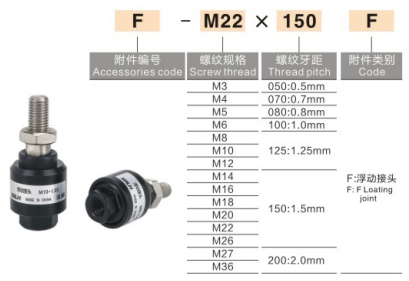

Formaat: F-M keerme × samm + F
Näited: F-M10 × 1,25F (32 mm ava jaoks), F-M16 × 1,5 F (50/63 mm ava jaoks)

2) SMC (standardne JAF / raskeveokite JAHF)

Formaat: JAF-ava-keere-pikkus
Näited: JAF-40-M12 × 1,25 (40 mm avaga), JAHF-80-M20 × 1,5 (80 mm avaga raske koormus)

3) Üldine kodune märgistus

Formaat: F-M12 × 1,25 või FJ-M16 × 1,5

4. Ühine spetsifikatsioon ja silindri avade sobitamise tabel

Mudel (lõng)	Sobiv ava (mm)	Lubatud ekstsentrilisus	Kiigunurk
F-M6 × 1,0	16/20	±0,8 mm	±2°
F-M8 × 1,25	25	±1,0 mm	±2°
F-M10 × 1,25	32	±1,25 mm	±3°
F-M12 × 1,25	40	±1,25 mm	±3°
F-M16 × 1,5	50/63	±1,5 mm	±4°
F-M20 × 1,5	80/100	±1,5 mm	±5°

5. Võrdlus: F-tüüpi ujuvliigend vs I-tüüpi / Y-tüüpi / varda otsa laager

Paigaldamine	Esitus	Rakenduse näpunäited
F-tüüpi ujuv liigend	360° painduv kompensatsioon, neelab radiaalseid ja nurkseid kõrvalekaldeid, kaitseb silindrit	Kehv joondus, kõrgsageduslik töö, pikk käik
I-tüüpi Single Clevis	Ühetasandiline hingedega ±5°, kõrge jäikus, madal hind	Madal kiirus, hea joondus, tõuke-tõmbekoormus
Y-tüüpi Double Clevis	Ühetasandiline hingedega ±5°, suur kandevõime	Raske koorem, koorem ühe kõrvatropiga
Varda otsa laager	Sfääriline universaalne ±15°, suur pöördenurk, kõrgem hind	Suur kiirus, suur ekstsentrilisus, mitmesuunaline kiik

Valikujuhend: halb paigaldusjoondus → F-tüüp; väikese kiirusega raske koormus → Y-tüüpi; topeltkõrvakoormusklamber → I-tüüpi; suur kiirus ja suur ekstsentrilisus → varda otsa laager.

6. Paigaldusjuhised

1. Keerake sisekeere kolvivarda väliskeerme külge, lõdvenemise tõkestamiseks on soovitatav anaeroobne keermelukk.

2. Ühendage väliskeerme ots otse koormaga (või ääriku/ühendusplaadiga), ranget koaksiaaljoondust pole vaja.

3. Töörõhk: ≤1,0 MPa standardsilindrite puhul; töötemperatuur: -10℃ ~ +120℃.

4. Ei sobi pidevaks pöörlevaks liikumiseks. Löögikoormuse korral on vajalik väline puhver või kork.

7. Tüüpilised rakendusstsenaariumid

• Automatiseeritud koosteliinid, 3C seadmed, robothaaratsid

• Press-liitmik, stantsimine, vormi dokkimine, pika käiguga transpordimehhanism

• Seadmed, millel on keeruline koaksiaalsuse reguleerimine, tugev vibratsioon ja silindri kõrgsageduslik liikumine
