KQ2H seeria sirge surutav liitmik

SOLH KQ2H ühe puudutusega otsevajutusega liitmik, SMC KQ2H otsene asendus. POM korpus, nikeldatud messingniit, NBR tihend. Töötab suruõhuga kuni 1,0 MPa ja vaakumiga kuni -95 kPa. Hõlmab Φ2-Φ16 PU/PA torusid, metrilisi M & R koonuskeere, võrdse läbimõõduga ja vähendavaid konfiguratsioone. Ideaalne vaakumgeneraatorite, mikrosilindrite ja suletud automaatikaga pneumaatiliste torustike jaoks.

Saada päring

Tootekirjeldus

KQ2H sirge surutav liitmik | SMC KQ2H ekvivalentne pneumaatiline ühe puutega pistik

Kaubamärk: SOLH by Richge Technology | Pneumaatiline sirge ühe nupuvajutusega liitmik suruõhu- ja vaakumtorude jaoks

1. Toote ülevaade

KQ2H on standardne otse surutav pneumaatiline liitmik, millel on push-to-connect disain, mis ühildub PU ja PA nailontorudega. See teenindab nii suruõhu- kui ka vaakumtorusüsteeme ning on laialdaselt sobitatud ZH, BM, PBM, PBX seeria vaakumgeneraatoritega. Nagu üks SOLHi põhitõukeseadmete seeriatest, võib see otse asendada imporditud SMC KQ2H liitmikud.

KQ2H seeria sisaldab kolme peamist alamtüüpi:

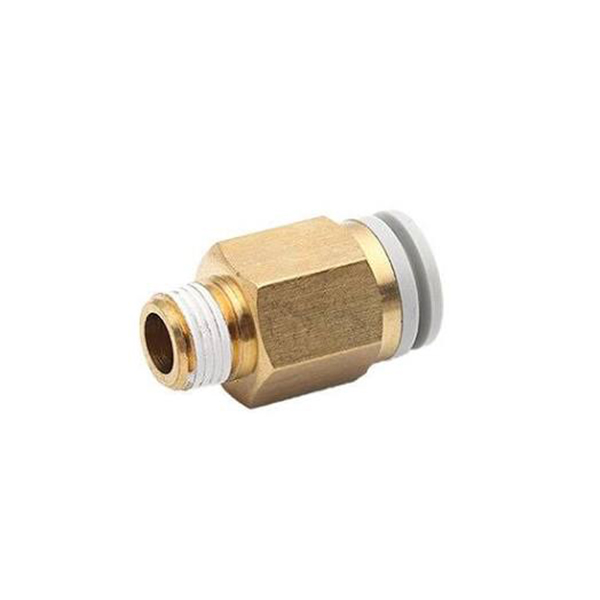

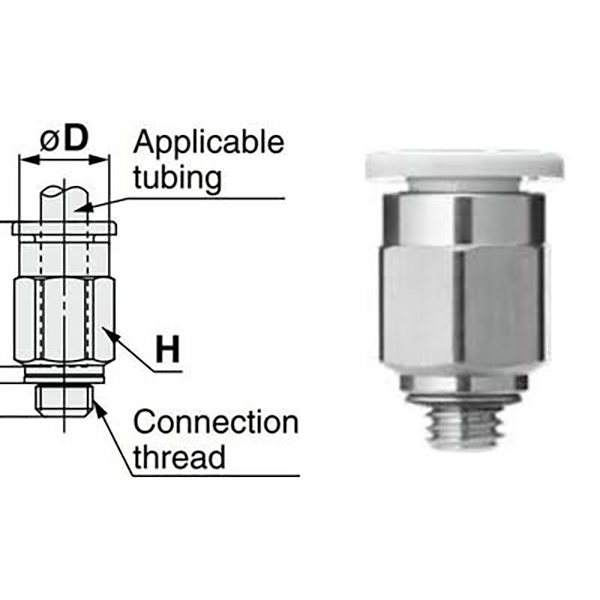

Välisniit sirge: Ühe otsa väliskeere (mikro-M-keere / R-koonuskeere), ühe otsa toru sisestus

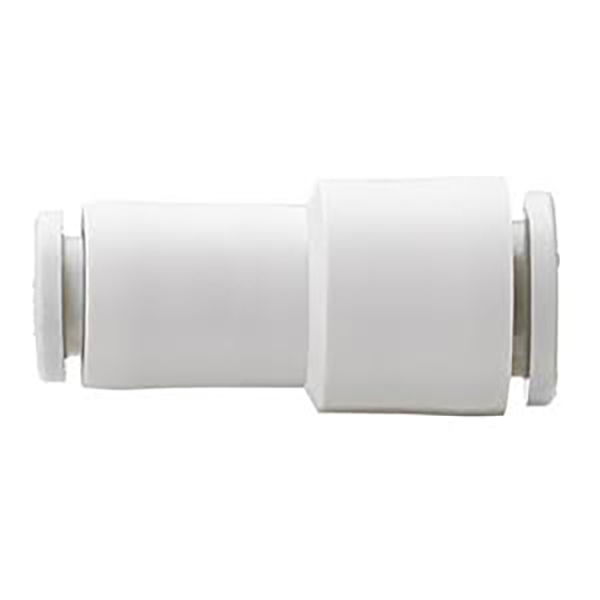

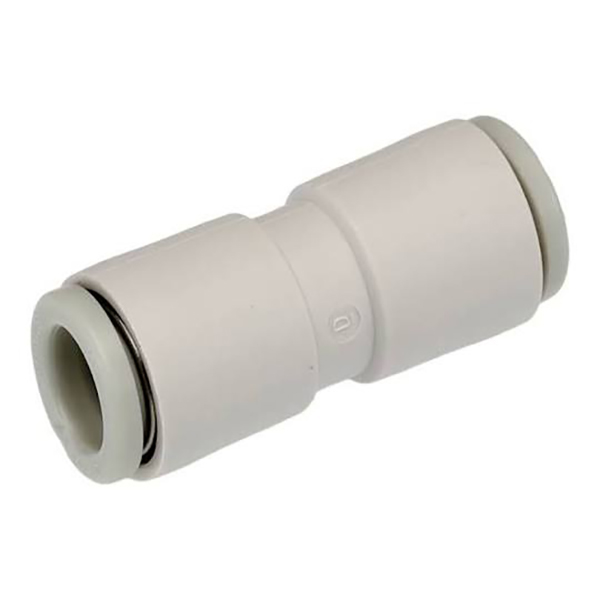

Võrdse läbimõõduga sirge (-00 järelliide): Mõlemad otsad sama OD toru põkkühenduse jaoks

Vähendades otse: Kaks porti erinevate torude välisdiameetrite jaoks, et saavutada toru suuruse üleminekut

Ühe käega kokkupanek ja lahtivõtmine: Sisestage toru automaatseks lukustamiseks; vajutage sinist vabastusrõngast torude väljatõmbamiseks, täielikult standardsed mõõtmed.

2. Põhifunktsioonid

• Vedrulõua ühe puutega lukustuskonstruktsioon: toru sisestatakse ja lukustatakse automaatselt. Vajutage vabastuskrae toru eemaldamiseks mugavaks kokkupanekuks.

• Materjali koostis: tugevdatud POM plastikust korpus; nikeldatud messingist keermestatud ots roostevastaseks ja usaldusväärseks tihendamiseks.

• NBR nitriilkummist tihend töötab stabiilselt positiivsete suruõhu- ja negatiivsete vaakumahelate puhul.

• Täissuuruses katvus: pisike torustik Φ2/3.2/4, tavaline Φ6/8/10/12 ja suur suurus Φ16. Toetab mikro-M-keere (M3, M5, M6) ja imperial R-koonuskeere (1/8,1/4,3/8,1/2), sobib vaakumgeneraatoritele ja mikrosilindritele.

• Kompaktne suurus, ideaalne paigaldamiseks automatiseeritud masinate kitsastesse ruumidesse.

3. Mudeli koodi selgitus

Näited:

KQ2H04-M5: väliskeermega sirge liitmik Φ4 toru jaoks, M5 × 0,8 väliskeere

KQ2H06-01S: väliskeermega sirge kinnitus Φ6 toru jaoks, R1/8 väliskeermega koonuskeere

KQ2H08-00: võrdse läbimõõduga sirge liitmik, mõlemad pordid Φ8 torude jaoks

KQ2H06-08: vähendav sirge paigaldus, Φ6 ühel küljel, Φ8 teisel küljel

Koodi segment	Kirjeldus
KQ2H	Seeria kood: otse surutav kinnitus
23/02/04/06/08/10/12/16	Toru välisläbimõõt ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm
M3G/M5/M6	Meetriline mikro väliskeere: M3 × 0,5 / M5 × 0,8 / M6 × 1,0
01S/02S/03S/04S	Imperial R väliskeerme koonuskeere: R1/8 / R1/4 / R3/8 / R1/2
-00	Võrdse läbimõõduga sirge, sama toru mõlema otsaga
Kahekohalised numbrid nt. 06-08	Sirge vähendamine: eesmise toru läbimõõt → tagumise toru läbimõõt

4. Peamised tehnilised andmed

Üksus	Parameeter
Kohaldatav keskmine	Suruõhk, vaakum negatiivne rõhk
Töörõhk	0 ~ 1,0 MPa; Maksimaalne vaakum: -95 kPa
Töötemperatuur	-5 ℃ ~ +60 ℃
Korpuse materjal	tugevdatud POM; Niit: nikeldatud messing
Tihendi materjal	NBR nitriilkummi
Ühilduv toru	PU toru, PA nailontoru
Toimimismeetod	Sisesta lukustamiseks; vajutage vabastusrõngast toru eemaldamiseks

5. Mudeli spetsifikatsioonide loend

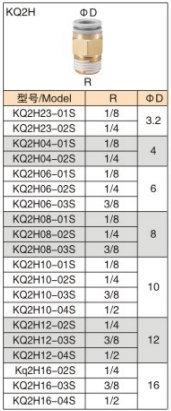

5.1 Metrilise mikrokeermega väliskeermega

Mudel	Niit	Toru ΦD
KQ2H02-M3G	M3 × 0,5	Φ2
KQ2H02-M5	M5 × 0,8	Φ2
KQ2H23-M3G	M3 × 0,5	Φ3.2
KQ2H23-M5	M5 × 0,8	Φ3.2
KQ2H04-M3G	M3 × 0,5	Φ4
KQ2H04-M5	M5 × 0,8	Φ4
KQ2H04-M6	M6 × 1,0	Φ4
KQ2H06-M5	M5 × 0,8	Φ6
KQ2H06-M6	M6 × 1,0	Φ6

5.2 Isaskeermega Imperial R koonuskeermega

Mudel	Niit	Toru ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 Võrdse läbimõõduga sirge -00 seeria

Mudel	Toru ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 Sirgete seeriate vähendamine

Mudel	Toru ①	Toru ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. Rakenduse stsenaariumid

•Õhuvarustuse ja adsorptsioonitorustiku sobitamine ZH / BM / PBM / PBX vaakumgeneraatoritele

• Automaatikaseadmete mikrosilindrite ja solenoidventiilide torustik, paigaldus kitsastesse kohtadesse

• Peamise õhuliini haru, võrdse läbimõõduga toru põkkühendus või toru suuruse üleminek

• Pneumaatilised testrakised, robot-pneumaatilised ahelad

7. Paigaldusmärkused

1. Lõika torud lamedaks ilma rästideta. Burrid kriimustavad tihendusrõngaid ja põhjustavad õhu- või vaakumilekke.

2. Sisestage torud täielikult, kuni see on paigal, et haarata kinni. Enne toru välja tõmbamist vajutage alati vabastusrõngast; ärge kunagi tõmmake jõuga.

3. Soovitatav PU / PA jäiga nailontoru jaoks. Õhukese seinaga PE pehme voolik ei ole soovitatav.

4. Kinnitage sisestussügavus vaakumtöötingimustes. Korduvate alarõhutsüklite puhul võrrelge alternatiivse valiku jaoks BPS-i keeratavate liitmikega.
