U-tüüpi varda otsa laager kalasilma liigend

SOLH U tüüpi kalasilma varda otsa laager pneumaatilise silindri ridva otsale, 360° universaalne liigend ±13°~±15° pöördega. Kompenseerib kuni 2 mm koaksiaalhälvet, välistab külgsuunalise jõu ja kaitseb silindri tihendeid. Keermed M6 × 1,0–M27 × 2 sobivad 16–125 mm avadega, laagriteras / isemääriv vask / 304 roostevaba valikut. AirTAC F-U ja SMC PHS on vahetatavad. Ideaalne suure kiirusega, ekstsentriliste ja mitme nurgaga koormusmehhanismide jaoks.

Saada päring

Tootekirjeldus

U-tüüpi varda otsa laager kalasilma liigend | 360° universaalne liigendühendus silindrivarda otsa jaoks

Kaubamärk: SOLH by Richge Technology | Pneumaatilise silindri kolvivarda universaalne varda otsa laager

1. Toote ülevaade

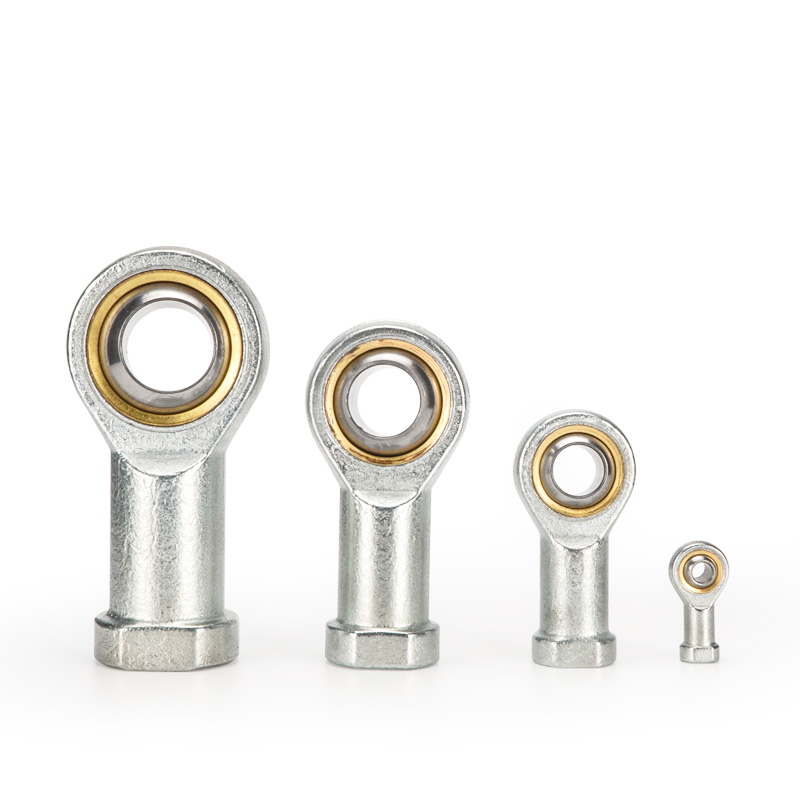

U-tüüpi kalasilma liigend, tuntud ka kui varda otsa sfääriline laager koos U-liitega, on 360° universaalne liigendtarvik, mis on paigaldatud silindri kolvivardale. See lahendab nihke ja mitmesuunalise pöörde probleemid ning välistab külgjõu, ühildub SC, MA, MAL ja muude standardsete pneumaatiliste silindritega.

2. Struktuur ja põhifunktsioonid

• Struktuur: Sisekeere (ühendage kolvivarras) + sfääriline kuullaager + välimine rõngas, vabaradiaal- ja nurkkiik.

• Kiikumisvõime: ±13°~±15° universaalne kiik, mis on palju suurem kui ±5° I/Y klambri kinnitustest mitmesuunaliseks adaptiivseks reguleerimiseks.

• Materjali valikud

￮ Standard: laagriteras / süsinikteras, pind karastatud musta oksiidiga või tsingitud viimistlusega

￮ Kulumiskindel: vasesulamist puks / isemääriv tüüp

￮ Korrosioonivastane: 304 roostevaba teras

• Põhilised eelised

￮ Kompenseerib koaksiaalhälvet kuni 2mm ja nurgahälvet kuni 15°

￮ Vältige paindemomenti ja külgjõudu kolvivardale, kaitske silindrite tihendeid

￮ Ideaalne suure kiirusega, kõrgsagedusliku ja ekstsentrilise koormusega töötingimusteks

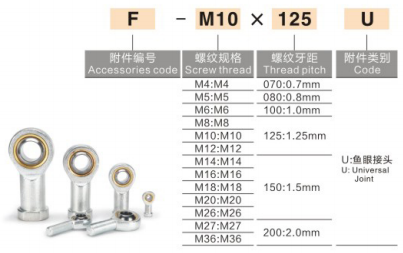

3. Peamiste kaubamärkide mudelinimede konventsioon

1) AirTAC (laialdaselt kasutusele võetud)

Formaat: F-M keerme × samm U
Definitsioon: F = tarvik; M = keerme spetsifikatsioon; U = kalasilma varda otsa laager

• F-M8 × 1,25U 25 mm avaga silindri jaoks

• F-M10 × 1,25U 32 mm avaga silindri jaoks

• F-M12×1,25U 40 mm avaga silindri jaoks

• F-M16×1,5U 50/63mm avaga silindrile

• F-M20×1,5U 80/100mm avaga silindrile

2) SMC PHS-seeria: Formaat: PHS-lõng, näide: PHS-10

3) Üldine kodune märgistus: SI/M12×1.25 (sisekeere), SA/M12×1.25 (väliskeere)

4. Ühine spetsifikatsioon ja silindri avade sobitamise tabel

Mudel (lõng)	Sobiv silindri ava	Palli läbimõõt	Kiigunurk
F-M6 × 1,0U	16/20 mm	φ6	±13°
F-M8 × 1,25U	25 mm	φ8	±13°
F-M10×1,25U	32 mm	φ10	±15°
F-M12×1,25U	40 mm	φ12	±15°
F-M16 × 1,5U	50/63 mm	φ16	±15°
F-M20×1,5U	80/100 mm	φ20	±15°
F-M27×2U	125 mm	φ27	±15°

5. Võrdlus: U-tüüpi kalasilm vs I/Y Clevis / F ujuvliigend

Paigaldamine	Esitus	Rakenduse näpunäited
U-tüüpi kalasilm	360° universaalne ±15°, suur ekstsentrilisus ja mitmesuunaline kiik, keskmiselt kõrge hind	Suur kiirus, suur ekstsentriline nihe, mitme nurga all liikumine
F-tüüpi ujuv liigend	Aksiaalne ja radiaalne paindlik kompensatsioon ±2°~±5°, keskmine kulu	Vale joondamine, kõrgsageduslik liikumine, pikk löök
Y-tüüpi Double Clevis	Ühetasandiline ±5°, suur kandevõime, madal hind	Väike kiirus, suur koormus ühe kõrvatropiga
I-tüüpi Single Clevis	Ühetasandiline ±5°, kõrge jäikus, madal hind	Väike kiirus, koormus topeltkõrvaklambriga

Valikujuhend: suur ekstsentrilisus ja mitmesuunaline kiik → U-tüüp; Vale joondus ja kõrgsageduslik tegevus → F-tüüp; Madala kiirusega raske koormus → Y-tüüpi; Kahekordne kõrvakoormusklamber → I-tüüp.

6. Paigaldusjuhised

1. Keerake sisekeere kolvivarda väliskeermele, rakendage anaeroobse keerme lukusti ja reguleerige pingutusmomenti korralikult.

2. Paigaldage tihvti võlli koormamiseks välimine rõnga auk. Ranget koaksiaalset joondust ei nõuta ja teatud ekstsentrilisus on lubatud.

3. Töörõhk: ≤1,0 MPa standardsilindrite jaoks; töötemperatuur: -20℃ ~ +120℃.

4. Sobib push-pull dünaamilise koormuse ja kõrgsagedusliku töö jaoks piiratud paigaldusruumis. Mitte pideva puhta pöörleva liikumise jaoks.

7. Tüüpilised rakendusstsenaariumid

• Automaatikaseadmed, 3C elektroonika, robothaaratsid

• Suure kiirusega transpordi-, stantsimis- ja pressliitmikud, pika käiguga mehhanismid

• Halva koaksiaalsuse, tugeva vibratsiooni ja ekstsentrilise koormusega seadmed
