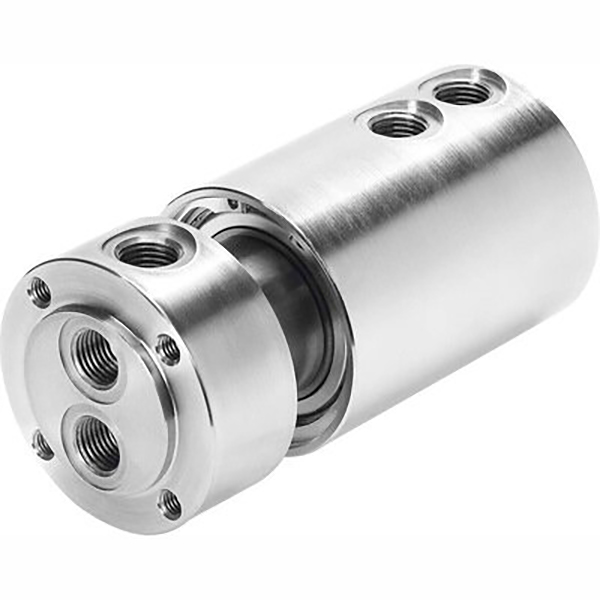

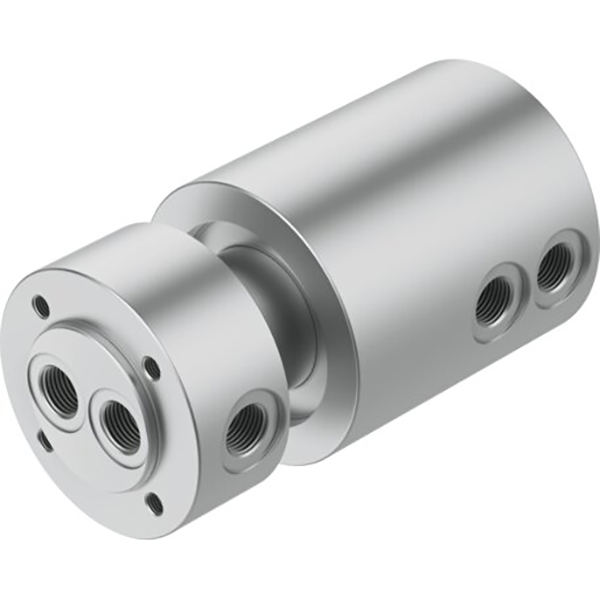

GF-seeria pneumaatiline pöörlev liigend

SOLIH GF seeria pneumaatiline pöördliigend, 360° pöörlev õhuga pöörlev liitmik automatiseerimiseks. Ühe- ja mitmekäigulised versioonid, vaakum/positiivne kahekordne kasutus 0,095–1,0 MPa, max 300 p/min, madala pöördemomendiga laagritihend, alumiiniumsulamist korpus. Portid M5-G1/2, ühilduvad ühe puutega liitmikega. Ideaalne pöördlaudade, indeksplaatide, robotliidete, pöörlevate kinnitusdetailide ja mitmeahelalise pöörleva pneumaatilise juhtimise jaoks.

Saada päring

Tootekirjeldus

GF-seeria pneumaatiline pöördliigend | SOLIH ühe ja mitme läbipääsuga õhu pöörlev liitmik

Kaubamärk: SOLH by Richge Technology | 360° pöörlev pneumaatiline õhuga pöörlev pistik automatiseerimiseks

1. Toote ülevaade

GF-seeria on ühe- ja mitmekäigulised pneumaatilised pöörlevad liigendid, mis on loodud suruõhu pidevaks toimetamiseks statsionaarsest õhuallikast pöördlaudadele, robotliigenditele ja pöörlevatele kinnitustele. See hoiab ära vooliku takerdumise, õhulekke ja õhu ristumise pöörlemise ajal, ideaalne automatiseeritud pöörlevate pneumaatiliste ahelate jaoks.

2. Tehnilised põhispetsifikatsioonid (SOLH standard)

• Töötav vedelik: Suruõhk, ühildub vaakumiga

• Töörõhk: -0,095～1,0 MPa, kahekordne kasutamine vaakumi ja positiivse rõhu jaoks

• Ümbritsev temperatuur: -10～60℃

• Max pöörlemiskiirus: 300 pööret minutis (standardversioon)

• Tihendusstruktuur: Täppislaager + kulumiskindel pöörlev tihend

• Portide suurused: M5, G1/8, G1/4, G3/8, G1/2

• Materjal: alumiiniumsulamist korpus, kerge ja vastupidav

3. Mudeli ja pordi kiirjuhend

Mudel	Pordi niit	Läbipääs	Tüüpiline rakendus
GF-M5	M5 × 0,8	Üksik läbipääs	Mikropneumaatiline ahel, väike pöördlaud
GF-1/8	G1/8	Üksik läbipääs	Väike kinnitus, õhuhaarde õhuvarustus
GF-1/4	G1/4	Üks / mitu läbipääsu	Üldine pöördlaud, indeksplaat
GF-3/8	G3/8	Mitu läbipääsu	Keskmine pöörlemismehhanism
GF-1/2	G1/2	Mitu läbipääsu	Suure vooluhulgaga pöörlev õhuvarustus

4. Toote peamised omadused

• 360° vaba pöörlemine ilma õhuvooliku takerdumiseta

• Madal pöördemoment, sujuv pöörlemine ilma mootori koormust suurendamata

• Usaldusväärne tihendus, lekke- ja ristõhuvastane pikaajaline pöörlemine

• Otseühendus ühe puutega liitmikega lihtsaks paigaldamiseks

• Kahekordne funktsioon vaakumi ja positiivse rõhu jaoks

• Saadaval on mitu läbipääsu mitme silindri sünkroonseks juhtimiseks

5. Tüüpilised rakendusstsenaariumid

• Pöörlevad töölauad, indeksplaadid, pöörlevad silindrid

• Robotliigendid, manipulaatorid, pöörlevad rakised ja kinnitusdetailid

• Pakkimismasinad, siidiprinterid, pöördvärava pneumaatilised ahelad

• Mitmeahelalise samaaegse pöördjuhtimisega seadmed

Kuumad sildid: GF-seeria pneumaatiline pöördliigend, Hiina, tootja, tarnija, tehas, madal hind, kvaliteet, uusim müük, täiustatud
