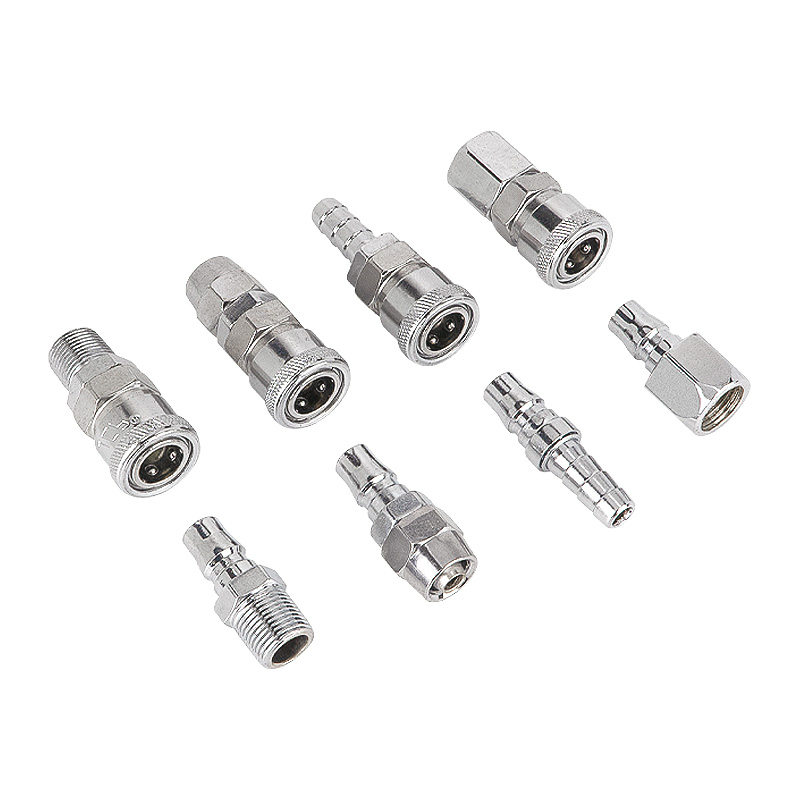

C-tüüpi iselukustuv kiirühendus

C-tüüpi iselukustuv kiirühendus | Pneumaatiline C-stiilis kiirühendusliitmik

Kaubamärk: SOLH by Richge Technology | Universaalne C-tüüpi pneumaatiline kiirühendus, vahetatav SMC ja AirTAC-iga

1. Toote ülevaade

     C-tüüpi iselukustuv kiirliitmik on standardne teraskuuli iselukustuv liitmik, mida kasutatakse laialdaselt pneumaatikas. Sisseehitatud vedru ja teraskuul tagavad sisestamisel automaatse lukustamise ja vabastavad hülsi tahapoole libistades. Tööriistu pole vaja, ühe käega töötamine. See koosneb emasühendusest (libiseva hülsiga) ja isasest pistikust paaris kokkupanekuks. Laialdaselt kasutatav suruõhutorustikes, pneumaatilistes tööriistades ja automatiseeritud õhuvarustusahelates, sobitatud ka vaakumgeneraatorite ja täispneumaatiliste torustike süsteemidega.

2. Põhifunktsioonid

     • Terasest kuulist iselukustuv konstruktsioon: kuuldav "klõps", kui isane pistik on täielikult sisestatud ja lukustatud; ei suuda surve all eralduda. Avamiseks ja lahtiühendamiseks tõmmake liughülss tagasi.

     • Kahekihilised NBR tihendusrõngad: Suurepärane õhutihedus, vastupidav suruõhule ja vähesel määral määrdeõlile, madal õhulekke määr.

     • Korpuse materjal: Nikkeldatud teras (metallist standardversioon) / ülitugev plastik (kerge valik). Rooste- ja kulumiskindel sagedaseks ühendamiseks ja tõmbamiseks töökojas.

     • Täissuuruses valik: PP (sisemine toru), PF (väliskeere), PH (väliskeere); SP (väliskeere), SF (väliskeere), SM (väliskeere).

     • Sujuv voolutee, madal rõhulang. Ühildub PU vooliku ja nailontoruga. Standardliides universaalseks kaubamärkidevaheliseks vahetatavuseks.

3. Mudeli koodi määratlus

  Näide: PP20 = C-tüüpi iselukustuv emasliides Φ5×8 PU toru jaoks; SM30 = C-tüüpi väliskeermega pistik Φ6,5 × 10 torujuhtme jaoks.

4. Peamised tehnilised andmed

5. Üldise mudeli spetsifikatsiooni tabel

6. Rakenduse stsenaariumid

     • Õhukompressori õhutorustikud, õhupuhumispüstolid, õhukruvikeerajad, veskid ja muud pneumaatilised käsitööriistad

     • Õhuallika jaotus automatiseeritud tootmisliinidel, õhutorustiku ühendus sobitatud vaakumgeneraatoritega

     • Seadmete hooldus, mobiilne pneumaatiline tööjaam, juhud, mis nõuavad torustiku sagedast kokkupanekut ja lahtivõtmist

7. Märkused kasutamise kohta

  1. Ainult suruõhu jaoks. Ei sobi kõrgsurvehüdraulikavedeliku ega tugevate söövitavate ainete jaoks.

  2. Enne ühendamist/lahtiühendamist vabastage rõhk. Surve all jõuga lahtiühendamine võib kahjustada teraskuule ja tihendusrõngaid.

  3. Kontrollige regulaarselt O-rõnga kulumist; õhulekke korral vahetage tihendid kohe välja.

  4. Keermestatud paigaldamiseks on soovitatav kasutada PTFE-teipi. Ärge pingutage liiga, et vältida niidi eemaldamist.
