I tüüpi ühekordne klambriliigend silindrivarda otsa jaoks

I tüüpi ühekordne klambriliigend silindrivarda otsa jaoks | Pneumaatilise silindri I Clevise pistik

Kaubamärk: SOLH by Richge Technology | Standardne silindri kolvivarda otsa ühe kõrvaklambri kinnitus

1. Toote ülevaade

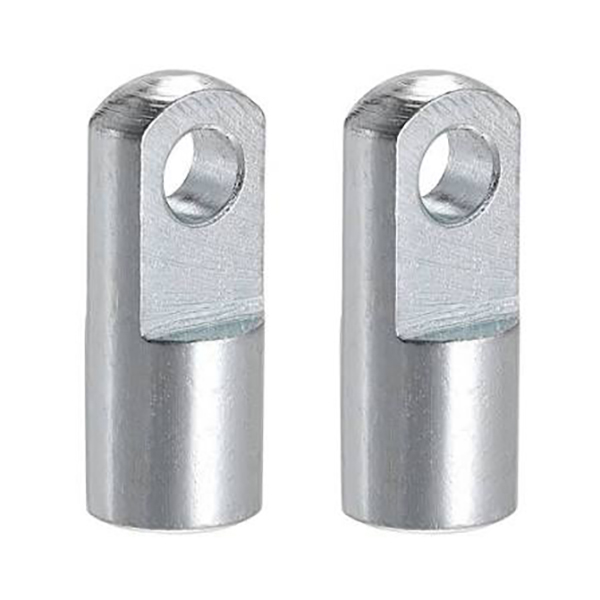

     I-tüüpi liigendit, tuntud ka kui silindri kolvivarda ühe kõrva / U-klambri konnektorit, kasutatakse silindri kolvivarda ja koormuste vaheliseks liigendühenduseks. See võimaldab ühel tasapinnal ±5° kõikumist. Lihtsa paigalduse ning suurepärase pinge- ja survekindlusega on see tavaliste pneumaatiliste silindrite kõige tavalisem otsaliitmik.

2. Struktuur ja põhifunktsioonid

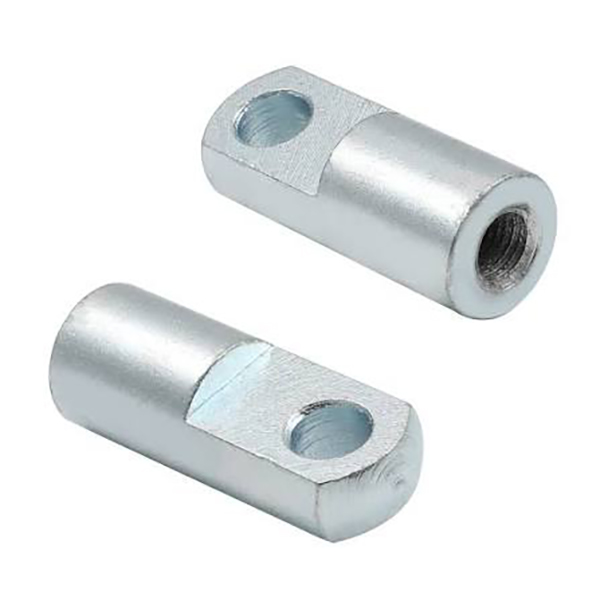

     • Profiil: Silindriline korpus ühe kõrvaauguga (U-kujuline ava); sisekeere sabas, et kruvida kolvivarda külge.

     • Funktsioon: Odav liigendühendus Y-tüüpi klambrile ja varda otsa laagrile; Väikese nurgaga kõikumine kompenseerib paigaldamise ajal tekkinud joondusvead.

     • Materjal: Süsinikteras (mustitud / nikeldatud), malm, roostevaba teras. Tihvti augu jaoks on vaja sobivat tihvti ja splindi.

     • Võrdluse eelis: Odavam kui ujuvliigend; suurem jäikus ja suurem kandevõime kui varda otsa laager.

3. Mudelinimede konventsioon

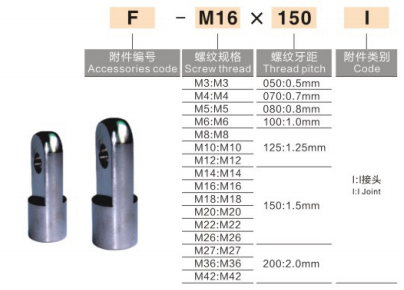

  1) AirTAC standard: F-M10 × 1,25I: F = tarvik, M10 × 1,25 = keerme spetsifikatsioon, I = I-tüüpi klamber

  2) SMC standard (MBB / CA2 / CS1 seeria)

     • I-32: I-tüüpi klahv 32 mm avaga silindri jaoks

     • CA2-40-I: CA2 seeria, 40 mm ava, I-tüüpi liigend

  3) Üldine kodune märgistus: I-M16 × 1,5: keerme M16 × 1,5, sobib 50/63 mm avaga silindritele

4. Tehnilised andmed ja silindri avade sobitamise tabel

5. Paigaldusjuhised

  1. Keerake I-tüüpi klambri sisekeere kolvivarda väliskeerme külge, pingutage lahti. Anaeroobne keermehoidja on valikuline.

  2. Joondage koormapoolne kõrvaklapp I liigendi ühe kõrvaauguga, sisestage tihvt, paigaldage poldid mõlemasse otsa, et vältida tihvti väljakukkumist.

  3. Kasutamine: tõuke-tõmbekoormus, lineaarne juhik, pöördmehhanism. Ei soovitata kiireks/kõrgsageduslikuks kiigutamiseks (eelistatakse varda otsa laagrit).

6. Üldise asendusmudeli kiirjuhend

     • 32 mm ava: F-M10×1.25I / I-32

     • 40 mm ava: F-M12×1,25I / I-40

     • 50/63 mm ava: F-M16 × 1,5 I / I-50/63

     • 80/100 mm ava: F-M20×1,5I / I-80/100

7. Võrdlus: I-tüüp vs Y-tüüp vs varda otsa laager vs ujuvliigend
