Y-tüüpi topeltkõrvaklambri liigend silindrivarda otsa jaoks

SOLH Y tüüpi topeltkõrvaklambri liigend pneumaatilise silindri varda otsa jaoks, standardne kahvliühendus vahetatav SMC/AirTAC osadega. Sisekeere M10×1,25-M27×2 sobivad 32-125mm avadega, tihvti auk φ10-27mm, ±5° ühetasapinnaline kiik. Süsinikteras mustatud/tsingitud või roostevaba teras. Ideaalne ühekõrvalistele kõrvaklappidele, millel on suur kandevõime tõukejõu ja liigendmehhanismidega.

Saada päring

Tootekirjeldus

Y-tüüpi topeltkõrvaklambri liigend silindrivarda otsa jaoks | Kahvli pneumaatiline silinder Y Clevis Fitting

Kaubamärk: SOLH by Richge Technology | Standardne pneumaatilise silindri kolvivarda Y kahvli klambri lisatarvik

1. Toote ülevaade

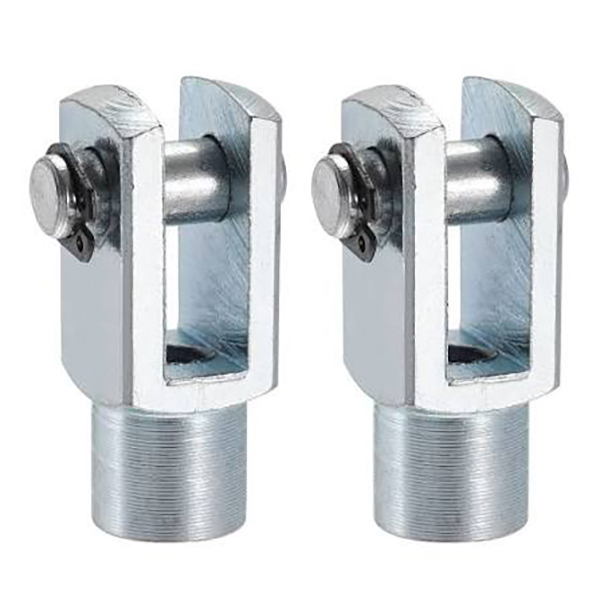

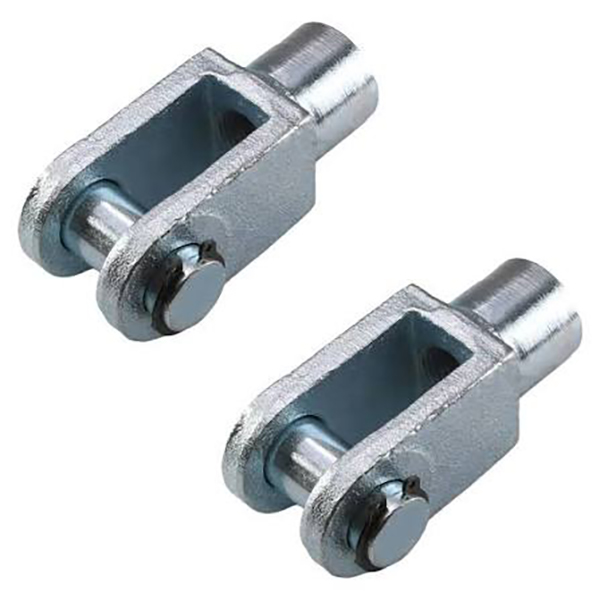

Y-tüüpi liigend, mida nimetatakse ka kahe kõrvahargi klambriks, on varustatud sisekeermega, mis kinnitatakse silindri kolvivardale. Selle topeltkõrvad kinnitavad ühe koormuse kõrvaklambri, mis on liigendühenduse jaoks kokku pandud tihvtvõlliga. See võimaldab ±5° pöörde ühel tasapinnal. Pneumaatiliste silindrite standardse ühendustarvikuna on see täielikult vahetatav SMC ja AirTAC standardsete varuosadega.

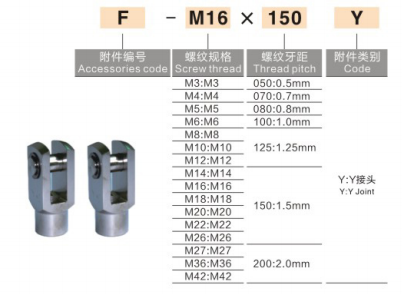

2. Mudelinimede konventsioon

AirTAC standard: F – niit + Y
Näited: F-M10×1,25Y, F-M12×1,25Y

SMC standard: Y + ava suurus
Näited: Y-32, CA2-40-Y

• Y: Y-tüüpi topeltkõrvaklamber

• Sufikskeere sobib kolvivarda keermega: M10×1,25 / M12×1,25 / M16 × 1,5

3. Ühine spetsifikatsioonitabel

Mudel	Kolvivarda niit	Sobiv silindri ava	Pin Ava läbimõõt
Y-M10 × 1,25	M10 × 1,25	32 mm	φ10
Y-M12 × 1,25	M12×1,25	40 mm	φ12
Y-M16 × 1,5	M16 × 1,5	50/63 mm	φ16
Y-M20 × 1,5	M20 × 1,5	80/100 mm	φ20
Y-M27 × 2	M27 × 2	125 mm	φ27

4. Materjalid ja tehnilised parameetrid

• Materjal: Süsinikteras musta oksiidiga / tsingitud viimistlusega, roostevaba teras on valikuline

• Kiigunurk: ±5° ühetasandiline kõikumine

• Ühilduvus: Sobib täisvaliku standardsetele pneumaatilistele silindritele

• Paigaldamine: Kruvige ühenduskoht kolvivarda külge, sisestage koorma üks hark Y-kahvlisse, kinnitage tihvti võlli ja splindiga.

5. Kiire võrdlus: Y-tüüpi / I-tüüpi / varda otsa laager

Aksessuaar	Struktuur	Swing Performance	Rakendus
Y-tüüpi Clevis	Kahekordne kõrvahark	±5° ühesuunaline kõikumine	Ühendage ühe kõrvakoormuskõrvaga, suure kandevõimega
Ma kirjutan Clevis	Üks kõrvaklapp	±5° ühesuunaline kõikumine	Sobitage kahekordse kõrvaklambriga
Varda otsa laager	Sfääriline universaalliigend	±13° mitmesuunaline kiik	Valesti joondamiseks ja ekstsentrilise koormuse paigaldamiseks

6. Valikujuhend

Kui teie koormapool on ühe kõrvaga → valige Y-klahv.
Kui teie koormapool on topeltkõrvaklamber → valige I klamber.
Kui paigaldus on ekstsentrilisus ja nihe → valige varda otsa laager
