IS10 seeria pilliroo toru mehaaniline rõhulüliti

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine

     SOLH IS10 seeria on kontaktivaba pillirootoru (kuiv pilliroog) mehaaniline rõhulüliti, põhiline rõhujälgimiskomponent standardsete pneumaatiliste ahelate jaoks. Lihtsa kompaktse struktuuri ja ülimalt töökindla pika töötsükliga jõudlusega see on laialdaselt sobitatud FRL õhufiltri regulaatori kolmeosalise määrdeseadmega reaalajas õhurõhu tuvastamiseks ja blokeerimissignaali väljundiks.

Tööpõhimõte ja sisemine põhistruktuur

  1. Tööpõhimõte

     -- Suruõhk surub kolvi vastu vedru pinget, kolvi sisseehitatud magnet liigub pilliroo toru lähedale, et lõpetada magnetiline päästiku ja vooluahela juhtimine. Kui õhurõhk langeb alla lähtestusläve, surub vedru kolvi tagasi, magnet eemaldub pilliroo torust ja ahel katkeb.

  2. Põhilised konstruktsiooniosad

     -- Integreeritud püsimagnetiga kolb: tajub õhurõhu nihet

     -- Pilliroo toru (kuiva pilliroo lüliti): kontaktivaba magnetkäivitus, mehaanilise kontakti hõõrdumine puudub

     -- Rõhu reguleerimise kruvi: kruvikeerajaga käsitsi seadistatav päästiku lävi

     -- Mehaaniline gradueeritud vaateaken: eelseadistatud rõhu väärtuse otsenäit MPa ühikutes

Standardsete põhiliste tehniliste spetsifikatsioonide tabel

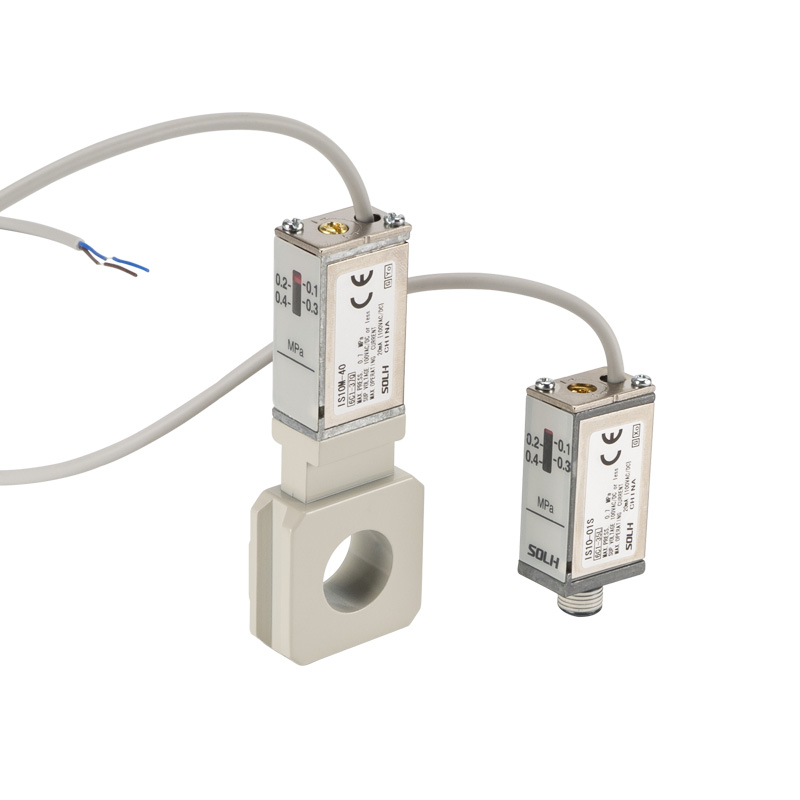

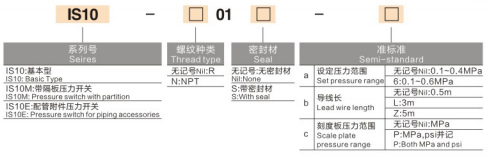

Täisseeria mudel ja kaks kinnitusviisi

Kaks peamist paigaldusstruktuuri erinevate paigutusnõuete jaoks:

  1. Reasisene keermekinnituse tüüp (IS10-01S)

     -- Otsene kruvipaigaldus R1/8 keermepordi kaudu, mis ühildub ühe silindriga, solenoidventiili väljalaskeava ja mini individuaalsete õhuteenindusseadmetega.

  2. Kollektori aluse kinnitustüüp (IS10M / IS10E)

     -- IS10M, mis on varustatud küljel asuva ruudukujulise kinnitusalusega, saab kinnitada otse SMC standardse vahelduvvoolu modulaarse FRL kolme seadme külge ilma täiendavate adapteriliitmiketa, säästes kapi sisemist paigaldusruumi.

Põhitoote konkurentsieelised

  1. Null mehaanilise kontakti kulumist

     -- Mittekontaktne magnetiline pilliroo käivitamine, kontaktpunktis puudub elektrisäde; kasutusiga 5–10 korda pikem kui traditsioonilistel mehaanilistel mikrokontaktiga rõhulülititel nagu IS3000.

  2. Intuitiivne võrguühenduseta rõhu kalibreerimine

     -- Külje sisseehitatud MPa skaalaga aken, reguleerige kruvikeerajaga seadistuskruvi; rõhuläve saab seadistada ilma toiteallikata kohapeal.

  3. Universaalne AC & DC koormuse ühilduvus

     -- Toetab kõiki AC/DC pingeid alla 100 V, saab otse juhtida miniatuurseid solenoidventiile või ühendada PLC digitaalsed sisendklemmid ilma vahereleeta.

  4. Miniatuurne kerge ja kompaktne disain

     -- 16% kergem ja 11% väiksem maht kui vana põlvkonna IS1000 seeria, sobib ideaalselt väga integreeritud kitsa automatiseeritud seadmete paigutusega.

Tüüpiliste tööstuslike rakenduste stsenaariumide sobitamine

  1. Peamise õhuallika madalrõhu jälgimine ja häire

     -- Paigaldatud kolme FRL-i väljalaskeava juurde; saadab blokeeringu häiresignaali, kui toiterõhk langeb alla 0,4 MPa, et kaitsta pneumaatilisi vibraatoreid ja koputusvasaraid ebapiisava tõukejõu kahjustuste eest.

  2. Silindri täiskäigu asendi kinnitus

     -- Kui silinder on täielikult välja sirutatud, tõuseb kambri rõhk eelseadistatud väärtuseni, et väljastada käivitussignaal järgmise tootmisjaama toimingu järjestikuseks blokeerimiseks.

  3. Vibraatori ahela ohutuskaitse

     -- reaalajas jälgida tööõhurõhku; katkestage kiirväljalaskeklapi toide, kui rõhk on läviväärtusest madalam, vältige nõrga vibratsioonijõu põhjustatud vibraatori läbipõlemist.

Ühe lause kokkuvõte

     SOLH IS10 seeria kontaktivaba pillirootoru rõhulüliti pakub sisekeermega kinnitust ja FRL-i kollektori klambriga kinnitatavaid variante, reguleeritava vahemikuga 0,1–0,6 MPa, 5 miljoni pika tööea ja võrguühenduseta rõhu kalibreerimisega, ideaalse odava ja kompaktse õhurõhu jälgimise anduriga silindrite, vibraatorite ja üldautomaatika pneumaatiliste ahelate jaoks.
