KQ2D-seeria haru tee-sisselükatavad liitmikud

SOLH KQ2D-seeria Y-tüüpi harulised tee-sisselükatavad liitmikud | SMC KQ2D ekvivalentsed pneumaatilised 1-2 jaoturid

Kaubamärk: SOLH by Richge Technology | KQ2D Y-tüüpi ühe puutega pneumaatilised teeliitmikud

1. Toote ülevaade

     KQ2D seeria on Y-tüüpi haruline tee-sisselükatav liitmik, mis kuulub SOLH täielikku KQ2 pneumaatiliste ühe puutega liitmike perekonda. Tänu tööriistavabale push-to-connect-konstruktsioonile jagab see tõhusalt ühe õhuallika kaheks paralleelseks õhuahelaks automaatika pneumaatiliste süsteemide jaoks.

     Struktuurne klassifikatsioon: Y-kujuline kaheharuline 1-in 2-out struktuur, saadaval kolme tüüpi: võrdse läbimõõduga toru Y-tee, koonusekujuline R-keermega Y-tee ja meetermõõdustikus peene M-keermega Y-tee.

     Materjal ja ühilduvus: ülitugev PBT korpus, roostevabast terasest kinnitusküünised, NBR nitriilkummist tihendusrõngad. Ühildub PU polüuretaanist torudega ja PA nailontorudega, kaheotstarbeline suruõhu ülerõhu ja vaakumi negatiivse rõhu torustike jaoks.

2. Mudelite täielik klassifikatsiooni ja spetsifikatsioonide loend

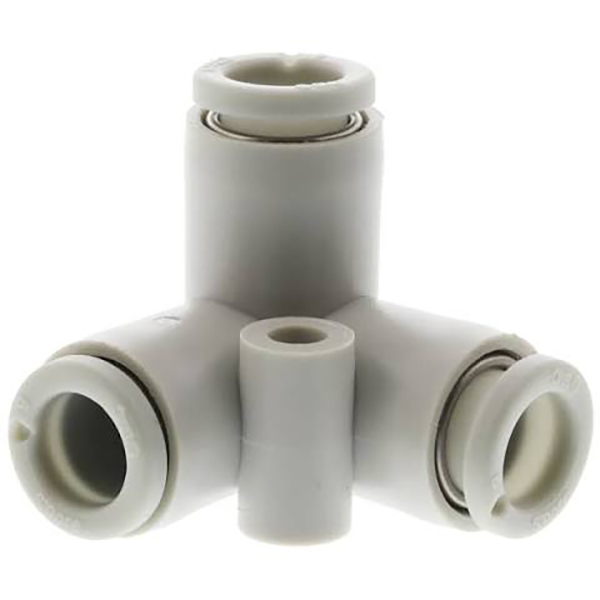

2.1 Võrdse läbimõõduga Y tee (KQ2Dxx-00, keermeta 3-suunaline sama suurus)

Kõigil kolmel pordil on identne toru läbimõõt ja keermeta konstruktsioon, mis tagab tasakaalustatud 1-2 õhujaotuse sama spetsifikatsiooniga torujuhtmesüsteemides.

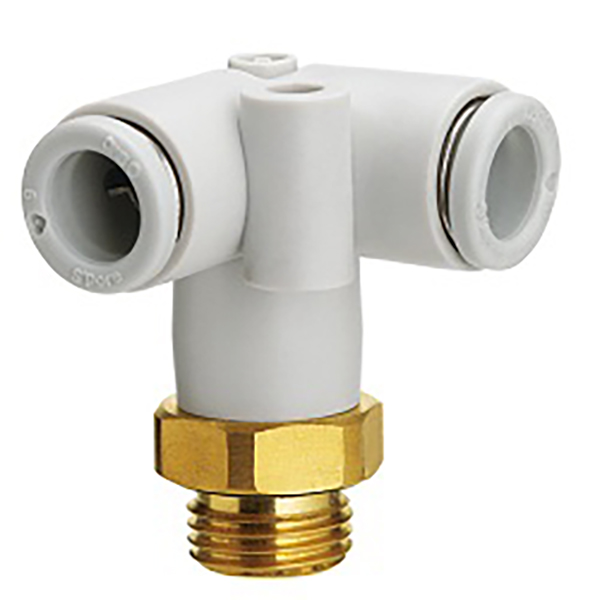

2.2 Imperial Taper Isaskeermega R Y Tee (alumise keerme sisend, kahe toruga väljalaskeavad)

Alumine imperial R kooniline väliskeere õhuallika sisselaskeava jaoks, kaks ülemist paralleelset sisestusporti toruühenduseks, sobivad keermestatud paigaldamiseks ja fikseeritud õhuallika hargnemiseks.

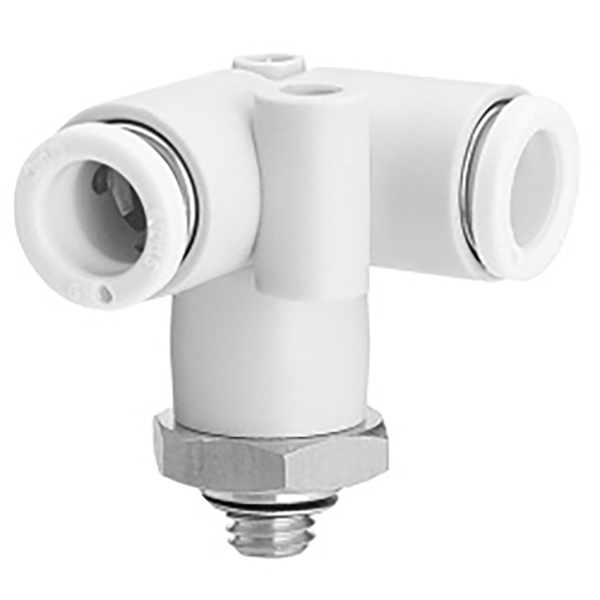

2.3 Meetriline peen väliskeermega M Y Tee (alumine M keermega sisend, kahe toruga väljalaskeavad)

Alumine täppismeetriline peen väliskeere, kompaktne struktuur miniatuursete pneumaatiliste moodulite ja väikese ruumi automaatikaseadmete torustiku jaoks.

3. Tehnilised andmed

4. Rakenduse stsenaariumid

     • 1-2 õhuallika jaotus automatiseeritud tootmisliinide ja kinnitusdetailide pneumaatiliste ahelate jaoks

     • Kahe iminappaga sünkroonne õhuvarustus roboti otsaefektoriga vaakumsüsteemidele

     • Torujuhtme paralleelne poolitamine kahesilindrilise sünkroonse töö jaoks

     • Kompaktne ja korralik torude paigaldamine kitsa ruumiga pneumaatiliste seadmete jaoks

5. Valikujuhend: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-tüüpi tee: Omab sileda Y-kujulise kahe paralleelse väljalaskeavaga hargnemise. Omab väiksemat õhuvoolu turbulentsi ja väiksemat rõhulangust, tagades õhuvoolu tasakaalustatuma jaotuse. Optimeeritud kitsastes paigaldusruumides ja samapoolsete paralleelsete torude jaoks, sobib suurepäraselt kahe sünkroonse iminappade ja kahesilindriliste süsteemide jaoks.

     • KQ2T T-tüüpi tee: Klassikaline ortogonaalne T-kujuline vertikaalse külghargnemisega struktuur. Mõeldud standardseks 90° vertikaalseks külgsuunaliseks torujuhtme ümbersuunamiseks, ideaalne masina tavapärase paigutuse ja põhitorustiku külgsuunalise hargnemise stsenaariumide jaoks.

     • Valikunõuanne: ValigeKQ2D kitsastes ruumides ja samal küljel paralleelsete hajutatud torude jaoks; ValiKQ2T vertikaalse külgmise torujuhtme väljalaskeava ja traditsioonilise täisnurga hargnemise paigutuse jaoks.
