Kaubamärk: SOLH by Richge Technology | SMC KQ2E ekvivalentne vaheseinte liite pneumaatiline ühe puutega liitmik
 |
 |
 |
KQ2E on SOLH KQ2 ühe puutega liitmiku seerias olev vaheseinte liitmik, mis on täielikult vahetatav SMC KQ2E-ga. Üldnimetusega paneelvaheseinte liitmik on standardkomponent pneumaatilise liini läbimiseks läbi seadmepaneelide ja vaheseinte. See ühendab sisemisi ja väliseid õhuahelaid, toetab ventiilide ja silindrite paneelide paigaldamist, mida kasutatakse laialdaselt juhtkappides, automaatikakarpides ja puhaste ruumide vaheseintes.
Mudeli jaotuse näited:
Standardne kahe toruga vahesein: KQ2E06-00A
KQ2: KQ2 seeria 2. põlvkonna sisselükkamisliitmik (valge korpus)
E: Vaheseinte liit, paneel läbi struktuuri
06: Toru välisläbimõõt φ6mm, mõlemad otsad sama sisselükkamismõõduga
00: kaks sisestusporti (toru-toru vahesein)
V: NBR-tihend, tihendi tüüp korduvaks kokkupanekuks ja lahtivõtmiseks
Kompaktne väike vahesein: KQ2E04-00J
Järelliide J: Miniatuurne kompaktne versioon, väiksemad mõõtmed õhukeste paneelide ja miniatuursete seadmete jaoks
Sisekeere toru vaheseinale: KQ2E06-02A
02: Rc14 sisemine koonustorukeere
Täielik tähendus: φ6 sisestusport ↔ Rc1/4 sisekeermega vaheseina pistik

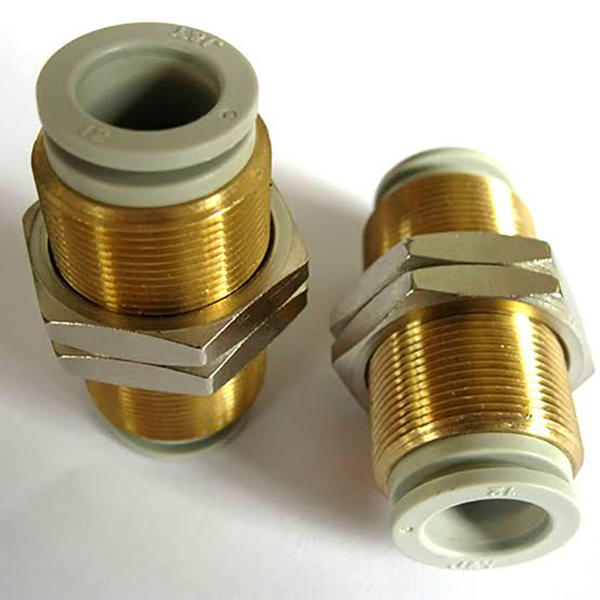

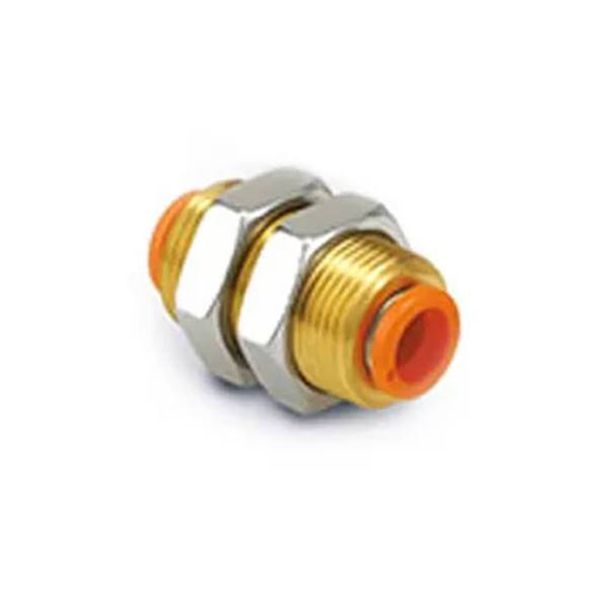

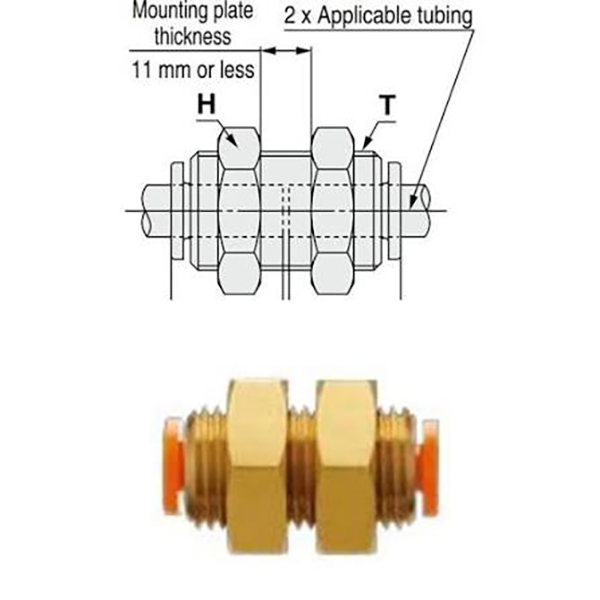

3.1 Standardne kahe toruga vaheseinte liit (KQ2EXX-00)
Struktuuri omadused:
• Mõlemas otsas võrdse läbimõõduga sisestuspordid. Keskmine sektsioon nikeldatud messingkeermega + lukustusmutter, kinnitatud pärast paneeli läbimist
• Sirge voolukanal ilma läbimõõdu vähendamise või suunamuutuseta, minimaalne rõhulangus
• Paneeli mõlemal küljel olevad õhutorud saab pärast paigaldamist otse ühendada ilma lisaadapteriteta
|
Mudel |
Toru OD ΦD (mm) |
Tüüpiline rakendus |
|
KQ2E23-00 |
3.2 |
Miniandur / miniatuurne silindriahela vahesein |
|
KQ2E04-00 |
4 |
Väikese silindri ahela läbipääs |
|
KQ2E06-00 |
6 |
Standardne solenoidklapi ahel (kõige populaarsem) |
|
KQ2E08-00 |
8 |
Suure vooluga silindri vooluring |
|
KQ2E10-00 |
10 |
Peamise õhuliini vahesein |
|
KQ2E12-00 |
12 |
Peamise õhuallika läbitungimine |
|
KQ2E16-00 |
16 |
Suure vooluga magistraaltorustik |
3.2 Kompaktne mini kahetoruline vaheseinte liit (KQ2EXX-00J)
Struktuuri omadused:
• Miniatuurne disain, mis on optimeeritud mikroseadmete ja õhukeste paneelide jaoks, lühem kogupikkus ja väiksem keerme läbimõõt võrreldes standardversiooniga
• Sobib õhukesele paneelile ja kitsale paigaldusruumile, tihedate juhtmestike stsenaariumidele
• Standardmudeliga samad jõudlusparameetrid, ainult vähendatud füüsiline suurus
|
Mudel |
Toru OD ΦD (mm) |
Tüüpiline rakendus |
|
KQ2E02-00J |
2 |
Ultra-mini silindri / anduri vahesein |
|
KQ2E23-00J |
3.2 |
Tihe juhtmestik mikroseadmete jaoks |
|
KQ2E04-00J |
4 |
Kompaktne paneel väikestel seadmetel |
|
KQ2E06-00J |
6 |
Õhuke juhtkapp / seadmepaneel |

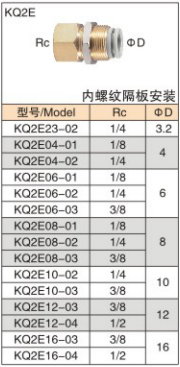

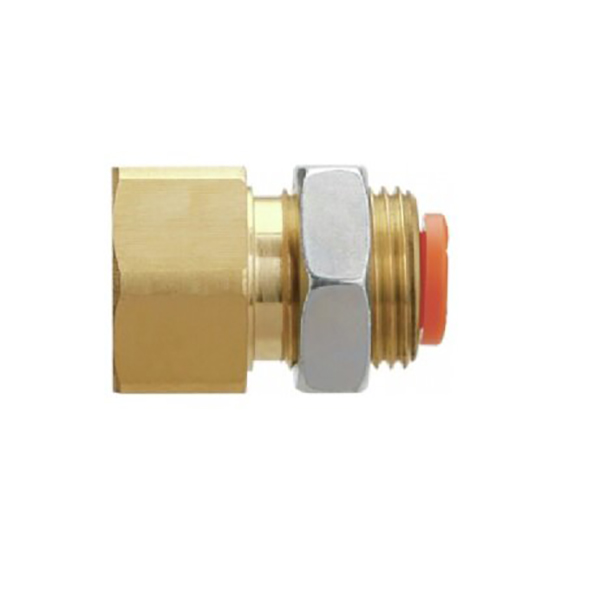

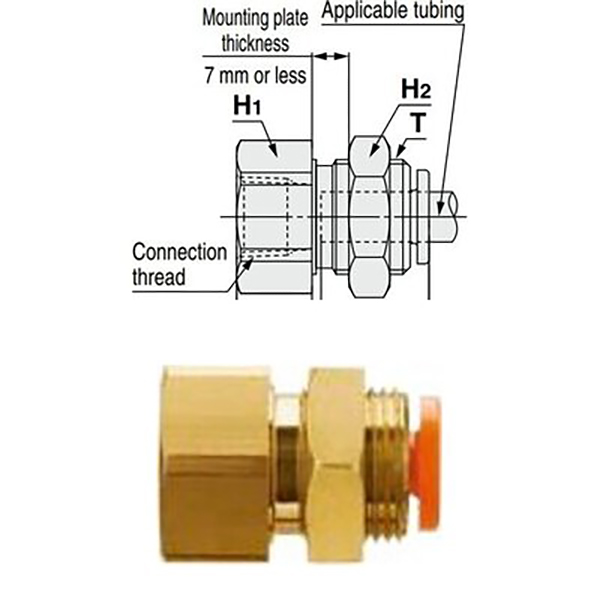

3.3 Toru vaheseinte liitmik (KQ2EXX-YY)
Struktuuri omadused:
• Üks ots Rc sisekeere (ühendage solenoidventiil, silinder, klapisaar paneeli sees), teine ots välistoru jaoks
• Kaasas keermestatud osa ja lukustusmutter paneeli läbistamiseks ja kinnitamiseks. Paigaldamine: sisemine keermega ventiil + välimine õhutoru
• Keermeport sobib otse standardsete keermestatud ventiilidega; ainult välispaneeli avatud sisestusport korraliku juhtmestiku ja väärkasutamise vältimiseks
|
Mudel |
Rc naislõng |
Toru OD ΦD (mm) |
Tüüpiline rakendus |
|
KQ2E04-01 |
Rc1/8 |
4 |
Väike solenoidklapi paneeli kinnitus |
|
KQ2E06-01 |
Rc1/8 |
6 |
Standardne solenoidklapi paneeli kinnitus (kõige populaarsem) |
|
KQ2E06-02 |
Rc1/4 |
6 |
Keskmise rõhuga silindri paneeli ahel |
|
KQ2E08-02 |
Rc1/4 |
8 |
Suure vooluhulgaga silindripaneeli vooluring |
|
KQ2E10-03 |
Rc3/8 |
10 |
Kõrgsurveballooni paneeli ahel |
|
KQ2E12-04 |
Rc1/2 |
12 |
Peamise õhuallika ventiili saare paneeli kinnitus |
|
Üksus |
Parameeter |
|
Kohaldatav vedelik |
Suruõhk, vaakum, puhas vesi (mitte külmutav) |
|
Töörõhk |
-100kPa (vaakum) ~ 1,0MPa |
|
Purskerõhk |
3,0 MPa temperatuuril 23 ℃ |
|
Temperatuurivahemik |
-5 ℃ ~ +60 ℃ (vesi: 0 ~ 40 ℃) |
|
Ühilduv toru |
PU toru, nailontoru, pehme nailontoru, FEP / PFA PTFE toru |
|
Materjalid |
Sissesurutav korpus: valge PBT tehniline plastik, löögi- ja korrosioonikindel |
Valikujuhend
• Õhutoru läbi juhtkapi / seadmepaneeli, torud mõlemal küljel → KQ2EXX-00
• Solenoid / silinder paigaldatud sisepaneelile, toru väljas → KQ2EXX-YY
• Miniatuurne varustus / õhuke paneel, piiratud ruum → KQ2EXX-00J
Paigaldamise märkused
1. Paneeli augu suuruse soovitus:
•Φ4Φ6 toru: augu soovitatav läbimõõt Φ15 mm
•Φ8Φ10 toru: augu soovitatav läbimõõt Φ20 mm
•Φ12Φ16 toru: augu soovitatav läbimõõt Φ24 mm
2. Paneeli paksuse piirang: Standardversioon ≤7mm; kompaktne J versioon ≤5mm
3. Toru ettevalmistamine: lõigake torud lamedaks ja jämevabaks. Sisestage lekke vältimiseks täielikult, kuni kostub klõpsatus.
4. Mutri kinnitus: Kinnitage, pingutades kaasasolevat lukustusmutrit pärast paneeli läbimist; PTFE-linti pole A-tüübi (integreeritud tihenditihend) jaoks vaja.
5. Vaakumrakendus: valige tüüp A NBR-tihendiga vaakumi stabiilseks säilitamiseks.
|
Mudel |
Struktuur |
Põhieesmärk |
Erinevused |
|
KQ2E |
Vaheseinte liit |
Paneeli läbitungimine, õhuringluse üleminek sise- ja väliskesta vahel |
Varustatud lukustusmutriga paneeli paigaldamiseks |
|
KQ2H |
Sirge liit |
Inline toruühendus |
Keermestatud osa puudub, seda ei saa läbi paneeli kinnitada |
|
KQ2L |
90° küünarnukk |
Täisnurga suuna muutmine |
Pole ette nähtud paneeli läbiviigu paigaldamiseks |
• Juhtkapi vahesein: KQ2E06-00 juhib väliste silindrite ühendamiseks sisemised torud kapist välja, juhtmestik on korras
• Solenoidklapi paneeli kinnitus: KQ2E06-01A klapi sisemise paneeli jaoks, ainult väljastpoolt avatud sissetõmbeport, puhas ja puutevastane
• Puhta ruumi vaheseina läbipääs: suletud õhuliini läbiviimine puhta ruumi ja seadmete vahel ilma puhast keskkonda rikkumata
• Tihe juhtmestik kompaktsete seadmete jaoks: KQ2E04-00J väikeste masinate õhukese paneeli jaoks, et säästa ruumi mitmeahelalise paigutuse jaoks
