KQ2N-seeria sirge surutav liitmik

KQ2N-i varrekujulised sirged sisselükkatavad liitmikud on ühe puutega pneumaatilised pistikud, mis on loodud SMC KQ2N-seeria asenduseks. Väliskeerme, võrdse läbimõõduga varre ja vähendava varrega liitmikud toetavad kiiret tööriistavaba torude kokkupanekut PU- ja PA-torude jaoks. Sobib nii suruõhu- kui ka vaakumtorustike jaoks automaatikaseadmetes, robotkäitlemises ja pneumaatilistes seadmetes. Nikkeldatud messingkeermetega ühendatud PBT korpus tagab stabiilse tihenduse töötemperatuuril 0 ℃ ~ 60 ℃.

Saada päring

Tootekirjeldus

SOLH KQ2N seeria sirge surutav liitmik | Varre tüüp pneumaatiline sirge pistik

Kaubamärk: SOLH by Richge Technology | SMC KQ2N võrdväärne varrega sirge ühe puutega kinnitus

1. Toote ülevaade

KQ2N on varrestiilis sirge pneumaatiline liitmik. Üks ots on väliskeere või vars, teine ots aktsepteerib PU/PA õhutoru. See on SMC KQ2N-seeria ühe puutega liitmike otsene asendus. Laialdaselt kasutatav pneumaatilistes ahelates ja vaakumtorustikes. Tööriistavaba paigaldamine, toru kiireks sisestamiseks või eemaldamiseks vajutage lihtsalt vabastuskrae.

Saadaval on neli konstruktsioonitüüpi:

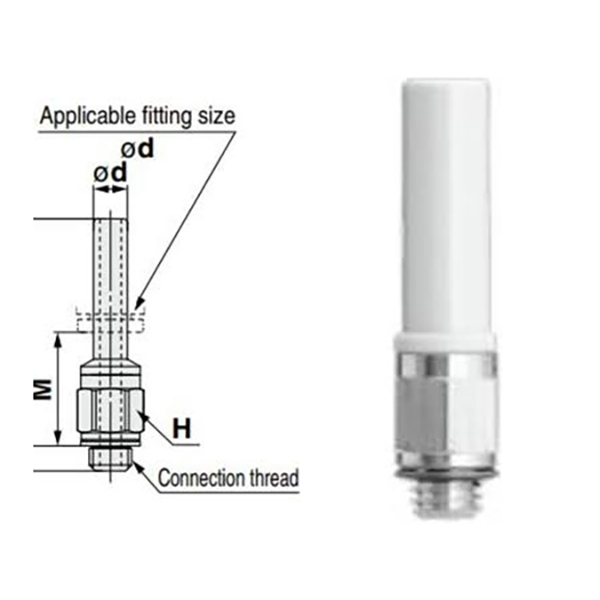

Väliskeerme varre tüüp (M-keere: M5)

Väliskeerme varre tüüp (Imperial koonuskeere R: 1/8, 1/4, 3/8)

• Võrdse läbimõõduga vars sirge (-99 järelliide): mõlemad otsad sama OD varrega

• Vähendav varre sirge kinnitus: kaks erineva välisläbimõõduga vart suuruse üleminekuks

2. Mudeli koodi selgitus

Näide: KQ2N04-M5

• KQ2N: seeriakood, varre tüüpi sirge kinnitus

• 04: Toru välisläbimõõt Φ4mm sisselükkamispoolel

• M5 / 01S / 02S: väliskeerme spetsifikatsioon

• -99: Võrdse läbimõõduga varre sirge kinnitus

• 04-06: varre liitmik, ①Φ4 → ②Φ6

Koodi segment	Kirjeldus
KQ2N	Seeria kood: Varre tüüpi sirge surutav kinnitus
04/06/08/10/12/16	Toru välisläbimõõt ΦD (mm)
M5	Meetriline väliskeere M5 × 0,8
01S/02S/03S	Imperial R koonuskeere: R1/8, R1/4, R3/8
-99	Võrdse läbimõõduga varre sirge kinnitus, mõlemad otsad sama OD
Kahekohalised numbrid, nt 04-06	Vähendav varre kinnitus: ① sisselaskeava OD, ② väljalaskeava OD

3. Peamised tehnilised andmed

Üksus	Parameeter
Kohaldatav toru	PU polüuretaantoru, PA nailontoru
Töörõhk	0 ~ 1,0 MPa, ühildub vaakumi alarõhuahelaga
Töötemperatuur	0 ℃ ~ +60 ℃
Korpuse materjal	Plastikust korpus; Nikkeldatud messingist keermestatud osa, korrosioonikindel
Tihendusjõudlus	Suurepärane keerme tihendus
Ühendusmeetod	Sisselükkamine; survevabastuskrae toru eemaldamiseks

4. Täielik mudeliloend

4.1 Metric M meeskeerme versioon

Mudel	Niit	Toru ΦD
KQ2N04-M5	M5 × 0,8	Φ4
KQ2N06-M5	M5 × 0,8	Φ6

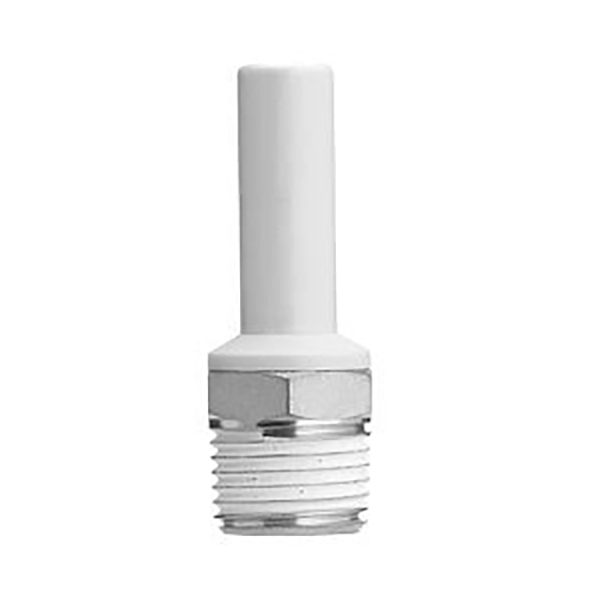

4.2 Imperial R Taper isakeermega versioon

Mudel	Teema R	Toru ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

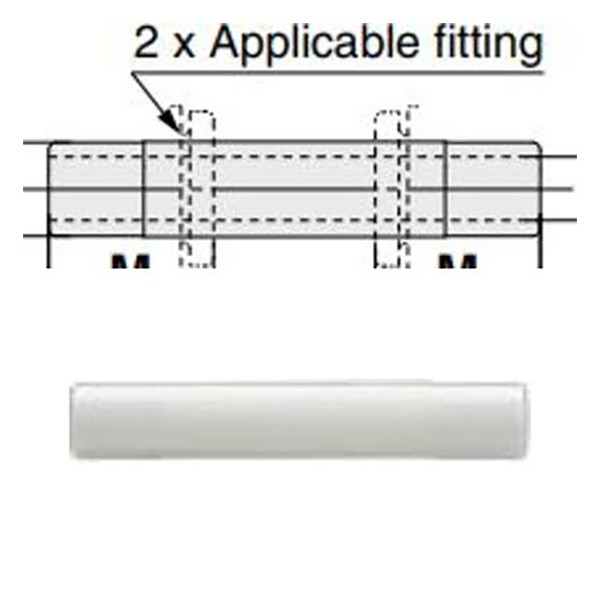

4.3 Võrdse läbimõõduga varre sirge (-99 seeria)

Mudel	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

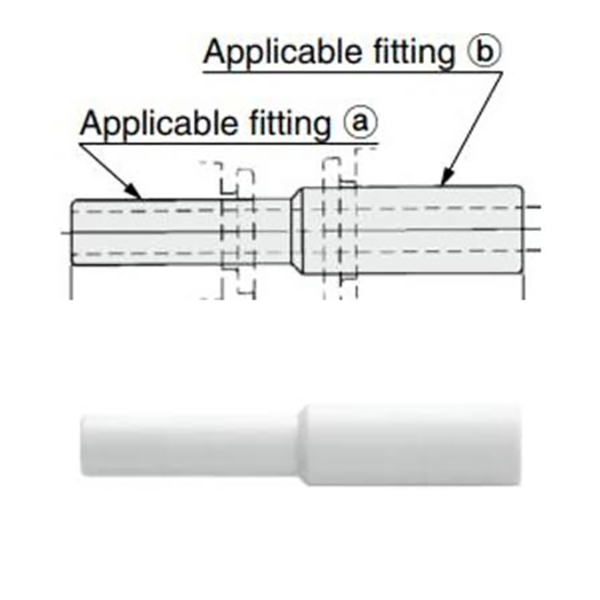

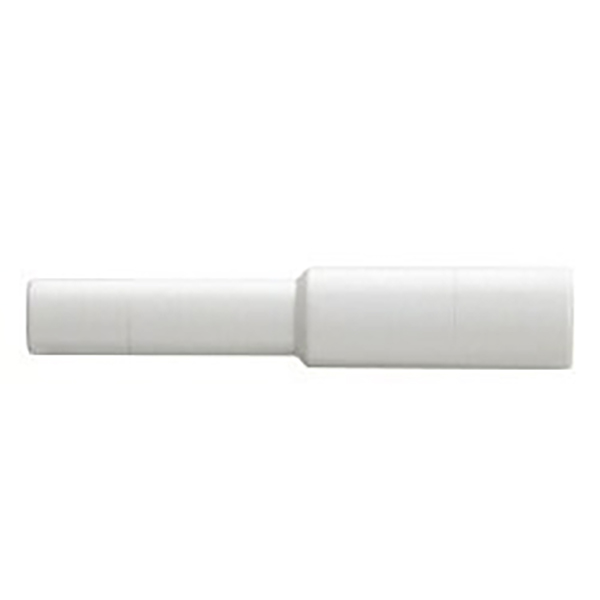

4.4 Varre sirge kinnituse vähendamine

Mudel	① Varre OD	② Varre OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. Põhifunktsioonid

Nikkeldatud messingkeermega plastikkorpus korrosioonikindluse ja usaldusväärse keermetihendi tagamiseks

• Ühildub PU polüuretaanist õhutoru ja PA nailontoruga

Nominaalne töörõhk 0 ~ 1,0 MPa, sobib vaakumi alarõhu ahelatele

• Töötemperatuuri vahemik: 0 ℃ ~ +60 ℃

• Lihtne kokkupanek: hoidke toru ots sile ja sisestage otse; vajutage lahtivõtmiseks toru väljatõmbamiseks eesmist vabastuskraet

6. Rakenduse stsenaariumid

Automaatikamasinad, robotkäed, vaakum-adsorptsioonisüsteemid, pneumaatilised seadmed, õhukompressori torustik. Imporditud SMC KQ2N seeria liitmike otsene asendus.
