Kaubamärk: SOLH by Richge Technology | SMC KQ2R samaväärne redutseeriv sirge ühe puutega pneumaatiline liitmik

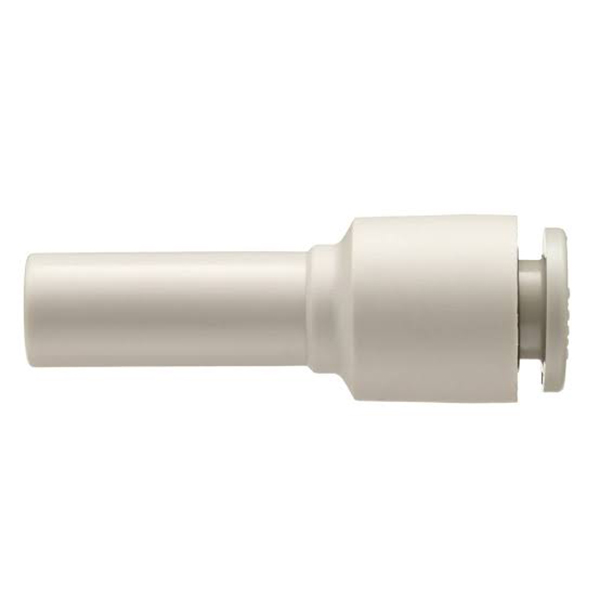

KQ2R on vähendav sirge sisselükkamisliitmik KQ2 seerias, tuntud ka kui erineva läbimõõduga toruliitmik. See on spetsiaalselt ette nähtud kahe erineva välisläbimõõduga õhutoru ühendamiseks, mis on pneumaatilistes süsteemides üks sagedamini kasutatavaid redutseerivaid tarvikuid.
Mudeli näide: KQ2R06-08
KQ2: SMC 2. põlvkonna ühe puutega liitmiku seeria
R: Reduktor, vähendades sirget struktuuri
06: pordi ① toru välisläbimõõt (mm, Φ6 mm)
08: pordi ② toru välisläbimõõt (mm, Φ8 mm)
Struktuursed omadused
• Mõlemas otsas on standardsed KQ2 ühe puutega pordid; üks ots väikese OD toru jaoks ja teine suure OD toru jaoks, millel on sirge sisemine voolu kanal, realiseerides siseühenduse erineva läbimõõduga torude jaoks.
• Sujuv kitsenev üleminek kanali sees, väiksem rõhulang võrreldes poolitatud koostuga (sirge kinnitus + eraldi reduktor). Ideaalne voolu- ja rõhulangustundlike pneumaatiliste ahelate jaoks.
|
Koodi segment |
Kirjeldus |
|
KQ2R |
Seeriakood: vähendades sirget sisselükkamist |
|
Esimesed kaks numbrit |
Pordi ① toru läbimõõt (mm) |
|
Kaks viimast numbrit |
Pordi ② toru läbimõõt (mm) |
|

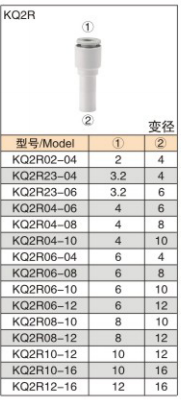

Mudel |
Port ① Toru OD (mm) |
Port ② toru OD (mm) |
Tüüpiline rakendus |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Mikroseadmed, Φ2 kuni Φ4 toruühendus |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Väike silindriahel, Φ4 kuni Φ6 toruühendus |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Standardne solenoidklapi ahel, Φ6 kuni Φ8 (kõige populaarsem) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Suure vooluhulga ahel, Φ8 kuni Φ10 toruühendus |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Peamine õhuvarustusahel, Φ10 kuni Φ12 toruühendus |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Suure vooluga magistraalliin, Φ12 kuni Φ16 toruühendus |
|
Üksus |
Parameeter |
|
Kohaldatav vedelik |
Suruõhk, vaakum, puhas vesi (mitte külmutav) |
|
Töörõhk |
-100kPa (vaakum) ~ 1,0MPa |
|
Purskerõhk |
3,0 MPa ümbritseva õhu temperatuuril 23 ℃ |
|
Töötemperatuur |
-5 ℃ ~ +60 ℃; 0 ~ 40 ℃ veekeskkonna jaoks |
|
Ühilduv toru |
PU toru, nailontoru, pehme nailontoru, FEP/PFA PTFE toru |
|
Materjal |
PBT korpus + SUS304 roostevabast terasest haarats + NBR nitriilkummist tihendirõngas |
Valiku reegel: valige KQ2R kahe erineva OD-toru sisemiseks ühendamiseks, täiendavaid kombineeritud liitmikke pole vaja.
• Toru ots tuleb lõigata tasaseks ja jämevabaks. Õhulekke vältimiseks sisestage toru täielikult, kuni kuulete klõpsatust.
• Eemaldamiseks: vajutage pordi vabastuskrae ja tõmmake toru väljapoole; ära tõmba toore jõuga.
• Rõhulangus suureneb suurema läbimõõdu erinevusega. Eelistage väikese läbimõõdu erinevusega mudeleid suure vooluhulga tingimustes.
• Toru läbimõõdu üleminek: muutke põhitoru Φ8 toruks Φ6 toruks KQ2R06-08 kaudu, et sobitada erineva suurusega silindreid ilma lisaadapteriteta.
• Masina tagantjärele paigaldamine: ühilduvuse tagamiseks ühendage vanade seadmete Φ6 torud uue masina Φ8 torudega, toru täielikku väljavahetamist pole vaja.
• Vaakumahela ühendus: ühendage erineva läbimõõduga vaakumtorud. Madala lekkega disain säilitab stabiilse vaakumitaseme.
