KQ2U / KQ2UD seeria Y-tüüpi mitme pordiga sisestusliitmikud

SOLH KQ2U ja KQ2UD on Y-stiilis mitme pordiga surutava kollektori konnektorid KQ2 pneumaatilise liitmiku perekonnas, mis asendavad SMC KQ2U / KQ2UD otse. KQ2U on 1-sisene 2-väljundiga Y-jaotur ja KQ2UD on kompaktne 1-sisene 4-väljundiga õhujaotur. Saadaval väliskeermega, võrdse läbimõõduga ja vähendava versioonina. Need PBT korpuse ja NBR-tihendiga valmistatud kiirkinnitused toetavad nii suruõhu- kui ka vaakumsüsteeme. Laialdaselt kasutatav tsentraliseeritud õhuvarustuseks vaakumtopside massiivide, mitmesilindriliste automaatikaseadmete, 3C ja pakkimismasinate jaoks.

SOLH KQ2U / KQ2UD seeria Y-tüüpi mitme pordiga sisestusliitmikud | Pneumaatilise kollektori pistik

Kaubamärk: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ekvivalent Y Mitme pistikupesaga ühe puutega liitmik


1. Toote ülevaade

     KQ2U on Y-tüüpi 1-in 2-out push-in jaotur; KQ2UD on Y-tüüpi 1-sisene 4-väljundiga sissetõmbekollektor. Mõlemad kuuluvad SOLH KQ2 pneumaatiliste ühe puutega liitmike seeriasse. Valmistatud PBT korpuse ja nikeldatud messingist väliskeermega. Otsene plug-and-play PU õhutorude jaoks, PTFE-linti pole vaja. Mõeldud 1-2 / 1-4 õhukontuuri jagamiseks, täielikult vahetatav SMC KQ2U / KQ2UD-ga. Laialdaselt kasutusele võetud automaatikaseadmetes, vaakum-iminappides ja pneumaatilise ajamiga õhujaotuses.

     KQ2U: 1 sisselaskeava, 2 väljalaskeava (Y-kujuline 1 kuni 2 jagatud)
     KQ2UD: 1 sisselaskeava, 4 väljalaskeava (Y-kujuline 1 kuni 4 jagatud)


2. Mudeli nimetamise reeglid

2,1 KQ2U (1-sisene-2-väljund Y-jagaja)

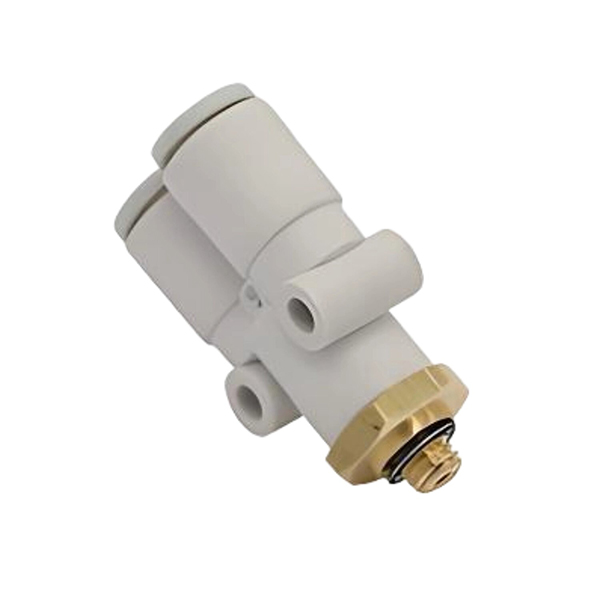

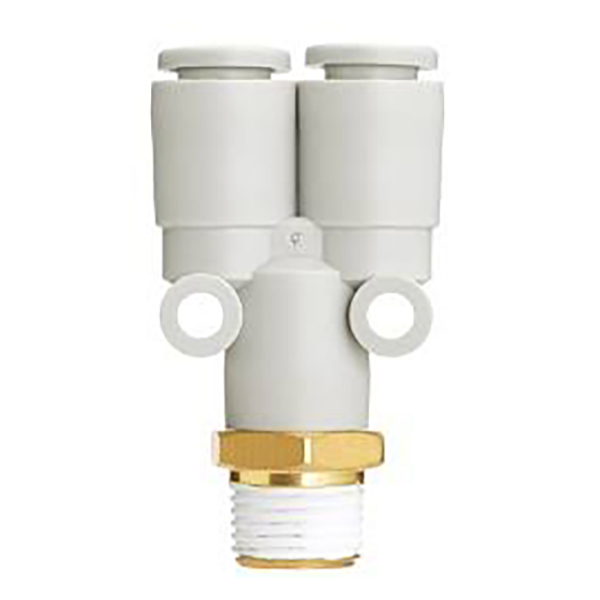

  1. Väliskeermega versioon KQ2Uxx-xxS Näide: KQ2U06-02S
     KQ2U: Y-tüüpi 1-sisene-2-väljundi liitmik
     06: väljalaskeavade toru läbimõõt Φ6 mm
     02S: koonuskeere R1/4 (S = R väliskeere)
     Keerme kood: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

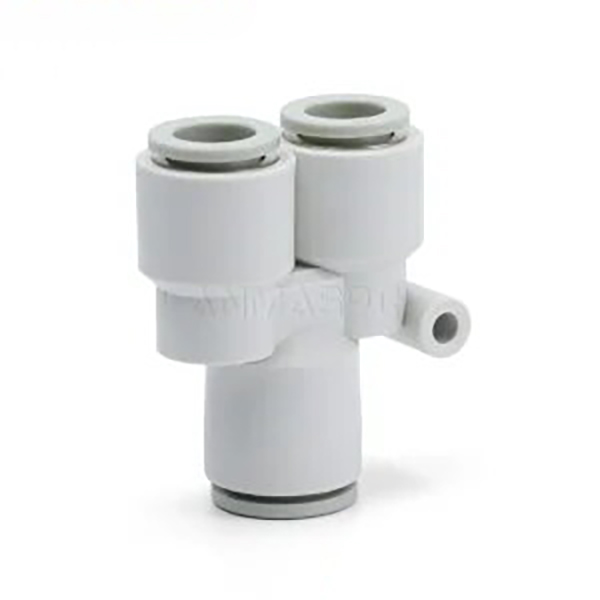

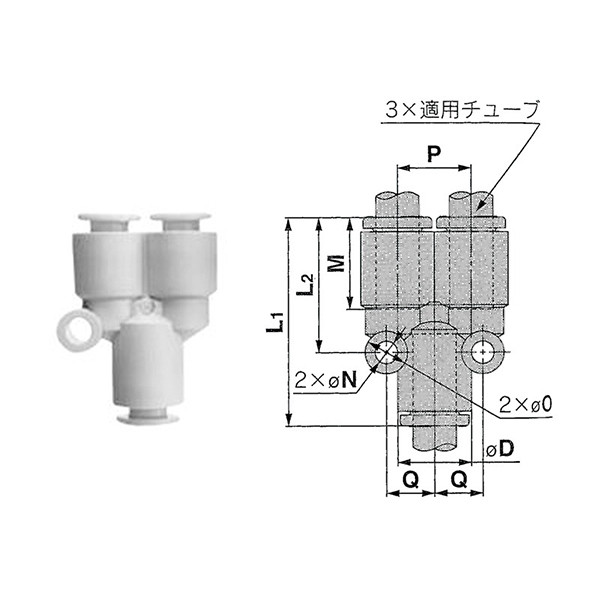

  2. Sirge võrdse läbimõõduga toru versioon KQ2Uxx-00 Näide: KQ2U08-00
     Sisselaskeava ja kaks väljalaskeava jagavad identset toru läbimõõtu, kõik Φ8 mm

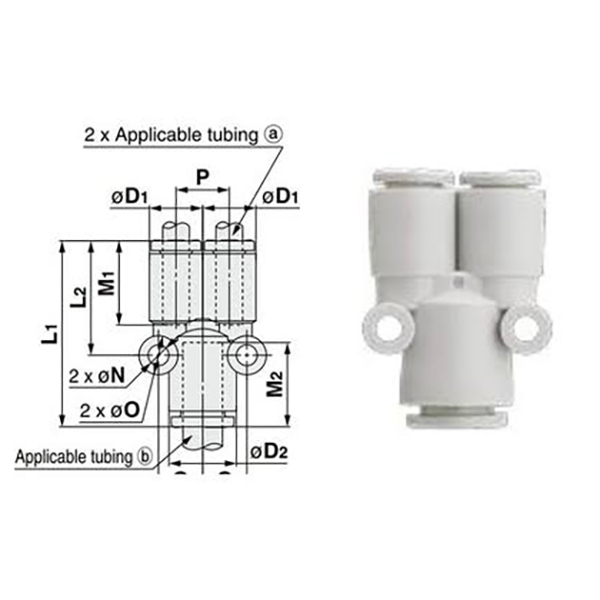

  3. Sirge kahandav versioon KQ2Uxx-yy Näide: KQ2U04-06
     Kaks väljalaskeava Φ4; peamine sisend Φ6, erineva läbimõõduga vähendav lõhe

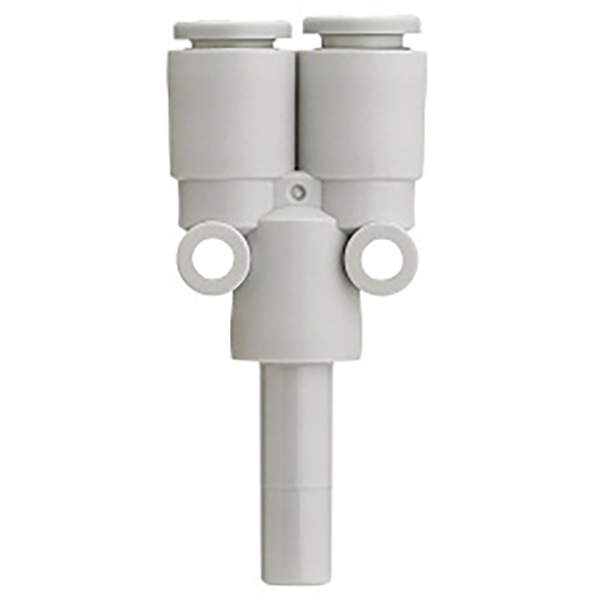

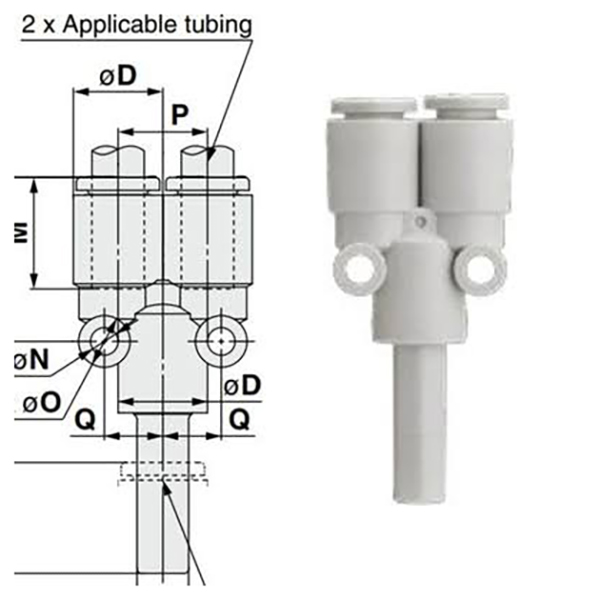

 4. Okaspistiku versioon KQ2Uxx-99
     Plastikust jäik pistiku vars allosas, sisestatakse emasesse sisestusporti 1-in 2-out jagamiseks

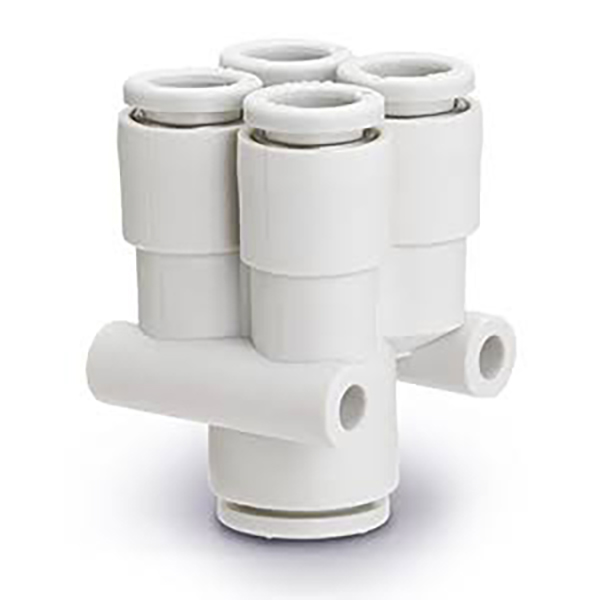

2,2 KQ2UD (1-sisene 4-väljund Y-kollektor)

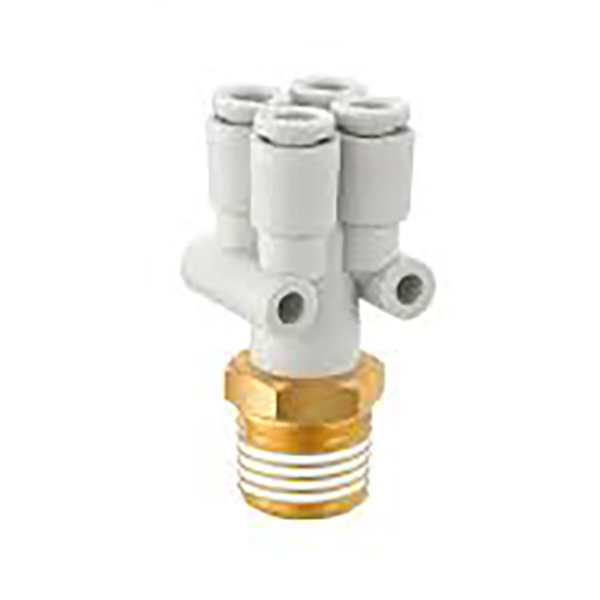

  1. Väliskeere versioon KQ2UDxx-xxS Näide: KQ2UD08-03S
     R38 väliskeermega sisend, neli väljalaskeava Φ8 torude jaoks

  2. Vähendava toru versioon KQ2UDxx-yy Näide: KQ2UD04-06
     Neli väljalaskeava Φ4, peasisend Φ6, mitme pordiga vähendav jaotus


3. Spetsifikatsiooni koondtabel

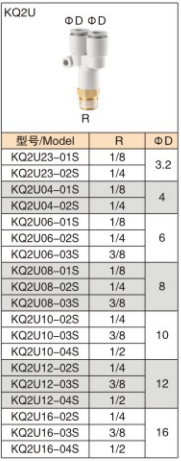

3,1 KQ2U (1-sisene-2-väljund Y-jagaja)

Tüüp

Mudelite valik

Kirjeldus

Meeste niit 1-2

KQ2U23-01S ~ KQ2U16-04S

R väliskeermega õhu sisselaskeava, kaks võrdset toru väljalaskeava, toru läbimõõt Φ3,2~Φ16

Võrdse läbimõõduga sirge

KQ2U02-00 ~ KQ2U16-00

Sisselaskeava ja kaks väljalaskeava sama läbimõõduga, kõik toruühendused

Sirge redutseeriv

KQ2U02-23 ~ KQ2U12-16

Väike väljalasketoru, suur sisselasketoru, erineva läbimõõduga lõhe

Pistiku varre tüüp

KQ2U23-99 ~ KQ2U16-99

Alumine plastikust pistiku vars, sisestage naissoost sissetõmbamisporti 1-2 jagamiseks

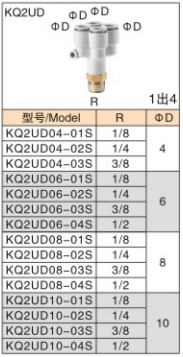

3,2 KQ2UD (1-sisene 4-väljund Y-kollektor)

Tüüp

Mudelite valik

Kirjeldus

Meeste niit 1-4

KQ2UD04-01S ~ KQ2UD10-04S

R väliskeermega õhu sisselaskeava, neli võrdset toru väljalaskeava, toru OD Φ4 ~ Φ10

Sisselükkamise vähendamine

KQ2UD04-00 ~ KQ2UD10-12

Sisselükkamisstiil, sisselaskeava ja neli väljalaskeava toetavad võrdset / erinevat läbimõõtu


4. Üldised tehnilised kirjeldused

Üksus

Parameeter

Ühilduv toru

PU / PA / PE pneumaatiline painduv voolik

Töörõhk

0 ~ 1,0 MPa

Vaakumiga ühilduvus

Sobib vaakumahelatele (vaakumgeneraator ja iminapa haru)

Töötemperatuur

0 ~ 60 ℃

Korpuse materjal

PBT tehniline plastik

Keerme materjal

Nikeldatud messing

Tihendi materjal

NBR nitriilkummi

Paigaldusmeetod

Push-in kiirühendus; vajutage vabastuskrae toru väljatõmbamiseks


5. Toote omadused

     • Kiire sissesurutav kokkupanek: Toru on sisestatud koheseks tihendamiseks. Toru eemaldamiseks vajutage valge vabastuskrae, mis parandab oluliselt kokkupaneku efektiivsust.

     • Mitmesuunaline õhujaotus: KQ2U 1-2 jagamiseks, KQ2UD 1-4 jagamiseks. Tsentraliseeritud õhuallika jaotus õhu suunamise lihtsustamiseks.

     • Saadaval vähendamisvõimalus: Võrdse ja vähendava läbimõõduga versioonid erineva suurusega torude ühendamiseks.

     • Usaldusväärne keerme tihendus: Nikkeldatud messingist väliskeere, millel on kõrge korrosioonikindlus ja mehaaniline tugevus.

     • Kompaktne suurus: Väike jalajälg piiratud paigaldusruumi jaoks, kasutatakse laialdaselt manipulaatorites, rakistes ja iminappade moodulites.


6. Tüüpilised rakendused

     • Vaakumtopside massiivi poolitamine (mitu iminappi jagavad ühte vaakumallikat)

     • Mitmesilindriline õhuvarustus automaatikaseadmetele

     • Pakkimismasinate, 3C-seadmete ja survevalumasinate pneumaatilised ahelad

     • Õhutoru jagamine pneumaatiliseks kontrollimiseks ja katserakiste jaoks


7. Paigaldusmärkused

     • Lõika torud risti, ilma jämedeta; pursked võivad kriimustada tihendusrõngast ja põhjustada õhulekke.

     • Suruge torud täielikult alla ja kinnitage, et krae lukustab torud kindlalt.

     • Mitte vee, õli ega tugevate söövitavate vedelike jaoks. Ainult suruõhu ja vaakumteenuse jaoks.

     • Vältige liigesejuure korduvat painutamist, et vältida plasti pragunemist.
