Kaubamärk: SOLH by Richge Technology | KQ2V ühe puutega pneumaatiliste L pistikute perekond
 |
 |
 |
 |
 |
 |
 |
 |

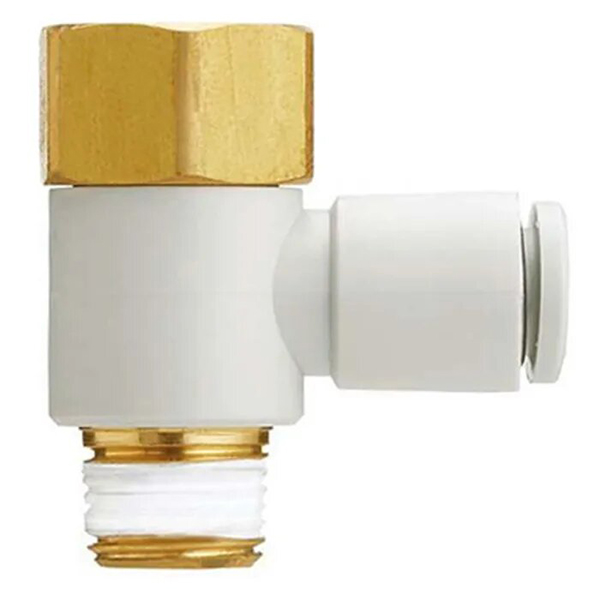

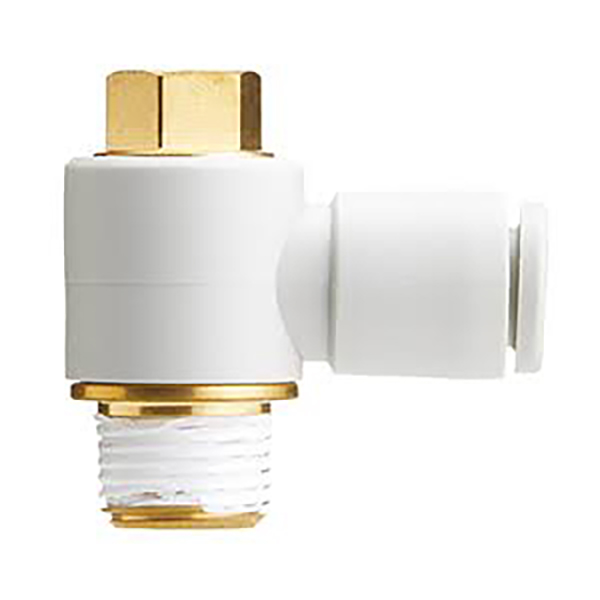

SOLH KQ2V seeria on väliskeermega L-tüüpi suruga pneumaatilised liitmikud, millel on mitu haru varianti. Mõeldud õhuallika jaotamiseks ja torujuhtme suuna muutmiseks pneumaatilistes ahelates. Täielikult vahetatav SMC KQ2V seeriaga. Valmistatud valgest tehnilisest plastikust korpusest ja nikeldatud messingist niidiga. Kiire kokkupanek ilma liimita. Ühildub PU ja PA pneumaatiliste torudega. Laialdaselt kasutusel automaatikaseadmetes, vaakum- ja kohakummitussüsteemides ning silindritorusüsteemides.
Viis alammudelit erinevate paigutusnõuete jaoks:
KQ2V: Standardne L-tüüpi ühekordne väljalaskeava, väline kuuskantkinnitus, 1 sisse 1 väljund
KQ2VS: Standardne L-tüüpi ühekordne väljalaskeava, sisemine kuuskantpesakinnitus, 1-in 1-väljund
KQ2VF: kaskaadne L-liitmik, R-väliskeere + sisemine Rc-keere, saadaval on seeriaühendus, 1-sisene 1-väljund
KQ2VD: Vertikaalne 1-2 haruliitmik, üks väliskeermega sisend, kaks võrdse läbimõõduga vooliku väljalaskeava
KQ2VT: Vertikaalne 1 kuni 3 haru liitmik, üks väliskeermega sisend, kolm võrdse läbimõõduga vooliku väljalaskeava
Näide: KQ2VD04-01S
KQ2V = seeria põhikood
D T / S / F = struktuuri järelliide
D: 1-2 vertikaalne haru
T: 1-3 vertikaalne haru
S: sisemine kuuskant L küünarnukk
F: kaskaadne L küünarnukk
Sufiks puudub: väline kuuskant standard L küünarnukk
04 = toru välisläbimõõt ΦD: 4 mm
01S = väliskeere R18; 02S = R1/4; 03S = R3/8; 04S = R1/2; M5 = M5 × 0,8
|
Mudeli seeria |
Struktuuri kirjeldus |
Keerme R/Rc |
Toru ΦD (mm) |
|

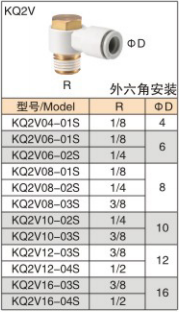

KQ2V |
L küünarnukk, väline kuuskant, 1-in 1-out |
M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2 |
4,6,8,10,12,16 |
|
KQ2VS |
L küünarnukk, sisemine kuuskantpesa, 1-in 1-out |
M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2 |
4,6,8,10,12 |
|
KQ2VF |
Kaskaadne L küünarnukk, isane R + emane Rc, 1-in 1-out |
M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2 |
4,6,8,10,12 |
|

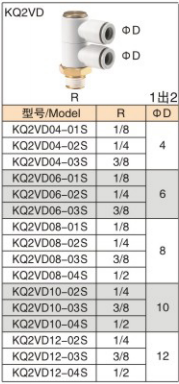

KQ2VD |
Vertikaalne 1-2 haru, 1 väliskeermega sisend, kahe toruga väljalaskeavad |
R1/8 / R1/4 / R3/8 / R1/2 |
4,6,8,10,12 |
|

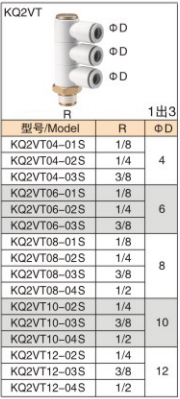

KQ2VT |
Vertikaalne 1 kuni 3 haru, 1 väliskeermega sisselaskeava, kolmekordse toru väljalaskeavad |
R1/8 / R1/4 / R3/8 / R1/2 |
4,6,8,10,12 |
|
Üksus |
Parameeter |
|
Korpuse materjal |
PBT tehniline plastik |
|
Niit |
Messing nikeldatud korrosioonivastaseks kaitseks |
|
Kevade säilitamine |
Roostevaba teras |
|
Tihend |
NBR kummist tihendirõngas |
|
Ühilduv toru |
PU toru, PA nailontoru |
|
Töörõhk |
0 ~ 1,0 MPa |
|
Töötemperatuur |
0 ~ 60 ℃ |
|
Kohaldatav keskmine |
Suruõhk. MITTE vee ega tugevalt söövitavate vedelike jaoks |

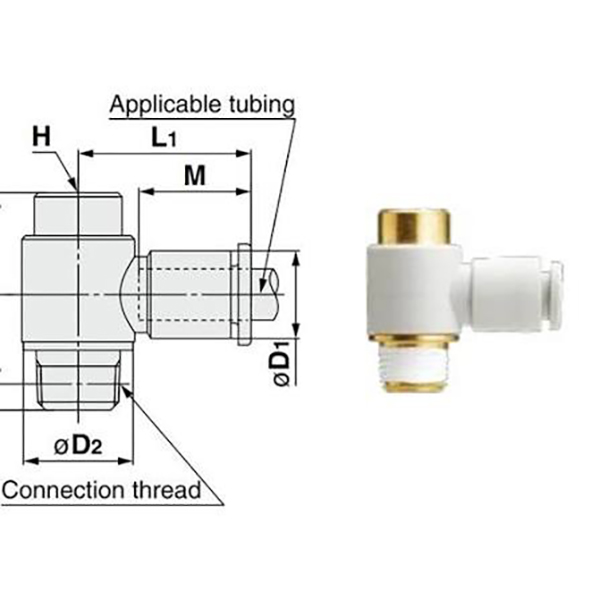

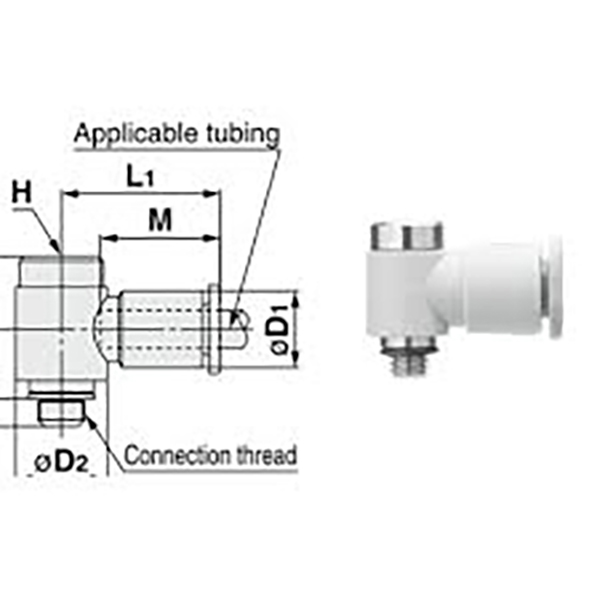

• KQ2V (väline kuuskant L küünarnukk): Standardne L põlv koos välise kuuskantkeermega mutrivõtmega pingutamiseks. Kõige laialdasemalt kasutatav põhitüüp, toetab maksimaalselt Φ16 suure suurusega torusid.

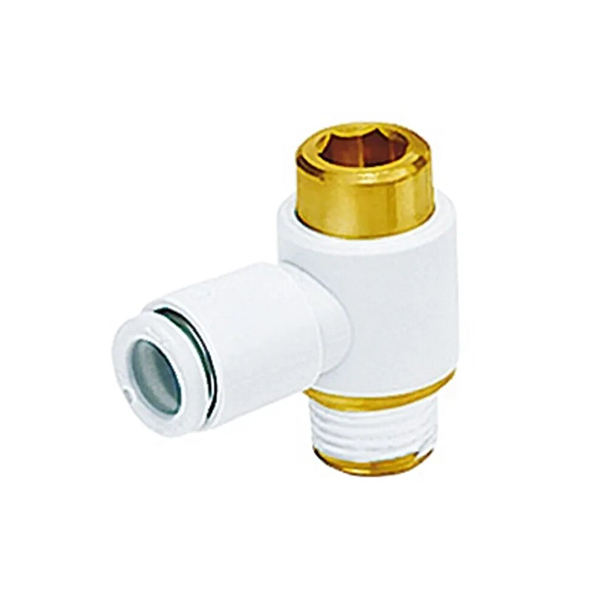

• KQ2VS (sisemine kuuskant L küünarnukk): vastupuur sisemine kuuskant keermepordi juures. Mõeldud kitsasse paigaldusruumi. M5 väikese keermega variant sobib minisilindritega.

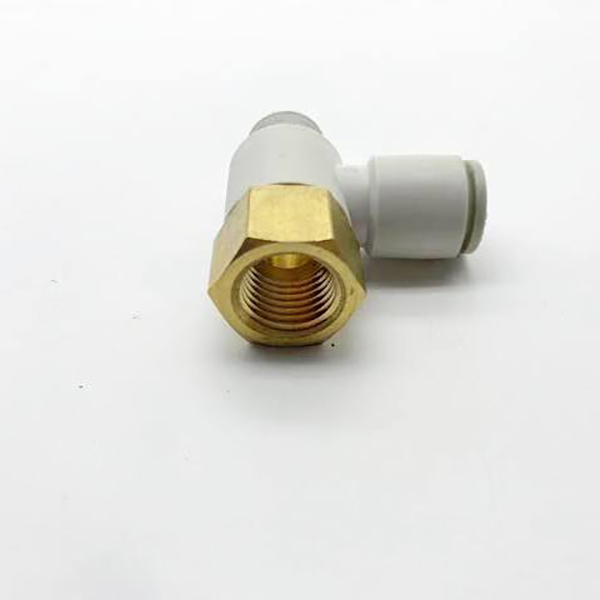

• KQ2VF (kaskaadne L küünarnukk): Varustatud väliskeermega R ja sisekeermega Rc. Mitut liitmikku saab järjestikku ühendada mitmeteeliseks hargnemiseks, mis vähendab kollektoriplokkide vajadust.

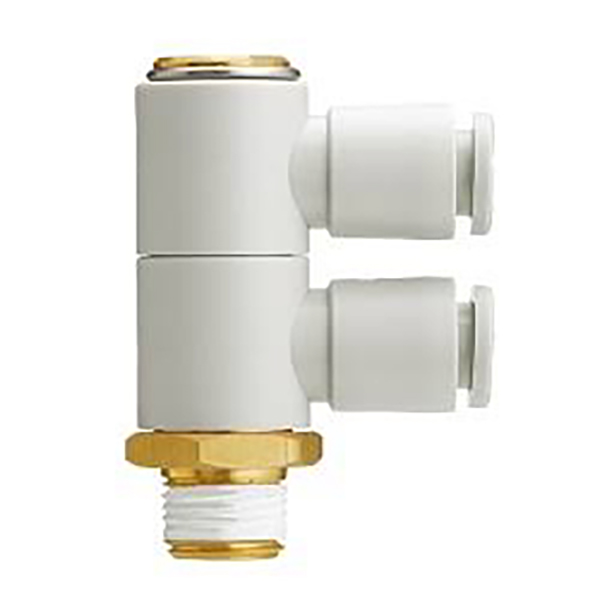

• KQ2VD (vertikaalne 1-2-haru): Ühe keermega õhu sisselaskeava, mis jaguneb vertikaalselt kaheks võrdseks toru väljalaskeavaks. Kompaktne 1-in-2-out õhujaotus, vähendab liitmike koguarvu.

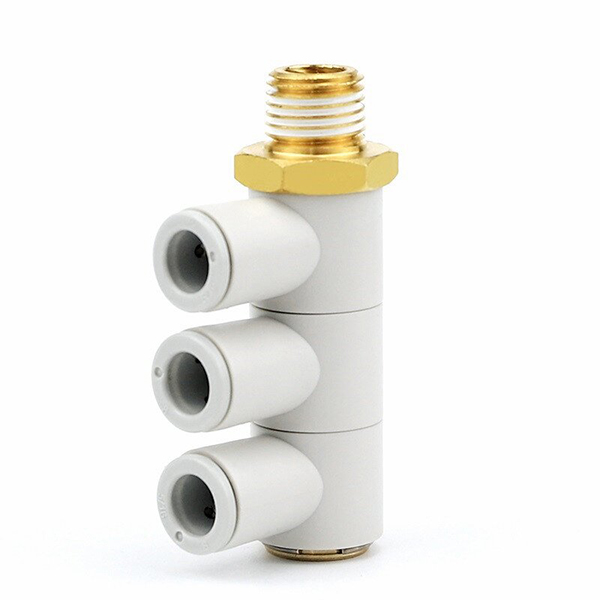

• KQ2VT (vertikaalne 1–3 haru): Ühe keermega õhu sisselaskeava, mis jaguneb vertikaalselt kolmeks võrdseks toru väljalaskeavaks. Mini õhukollektor, mida kasutatakse tavaliselt automaatika mitme iminappaga õhu jaotamiseks.
• Lõika toru ots risti ja tasaseks. Sisestage torud otse liitmikusse, kuni kuulete lukustuse kinnitamiseks klõpsatust.
• Toru eemaldamine: vajutage liitmiku valget vabastuskraed ja tõmmake toru samaaegselt väljapoole.
• Mähi PTFE-teip niididele. Pingutage ainult kuuskantsektsiooni; Ärge kunagi rakendage plastkorpusele pöördemomenti, et vältida pragunemist.
• Jadaühenduses oleva KQ2VF seeria puhul tagage õhulekke vältimiseks õige keerme tihendus.
• Automatiseerimismasinad
• Robot-vaakum-iminappsüsteemid
• Õhuallika jaotus pneumaatiliste silindrite jaoks
• Pneumaatilised ahelad tootmisliinidel
• Pakkimismasinad ja katseseadmete õhuahelad
