KQ2Z-seeria mitme pordiga kollektori sisestusliitmikud | SMC KQ2Z ekvivalentsed pneumaatilised jaoturid

Kaubamärk: SOLH by Richge Technology | KQ2Z mitme väljalaskega pneumaatilise kollektori ühe puutega liitmikud

1. Toote ülevaade

KQ2Z seeria kuulub SOLH KQ2 pneumaatiliste ühe puutega liitmike perekonda. See on väliskeermega mitmeharuline kollektori liitmik, millel on üks õhu sisselaskeava ja mitu samaaegset toru väljalaskeava. Push-to-connect disain torude tööriistavabaks sisestamiseks ja eemaldamiseks, kasutatakse tsentraliseeritud õhujaotamiseks pneumaatilistes süsteemides. Saadaval on neli alammudelit:

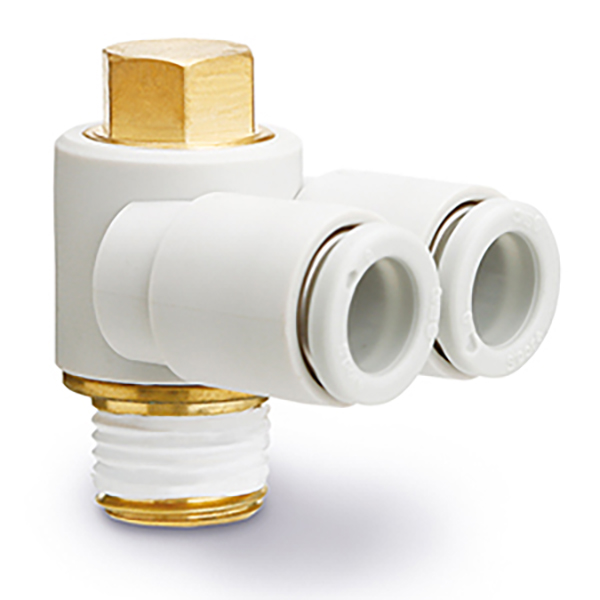

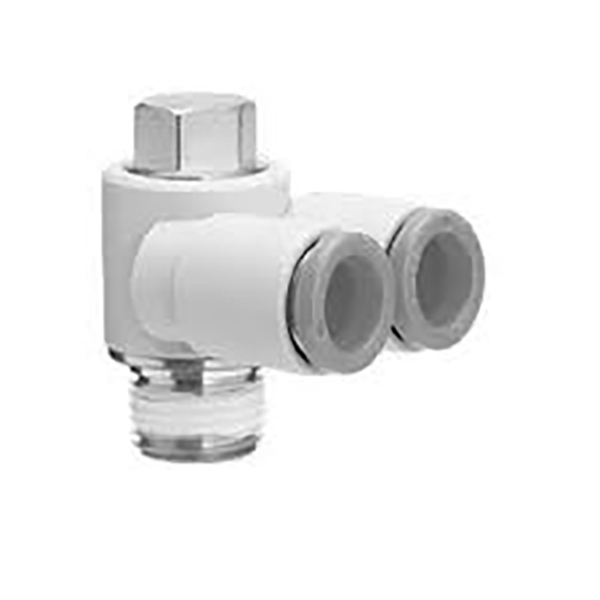

KQ2Z: 1-in 2-out kaks porti, väline kuuskantkinnitus

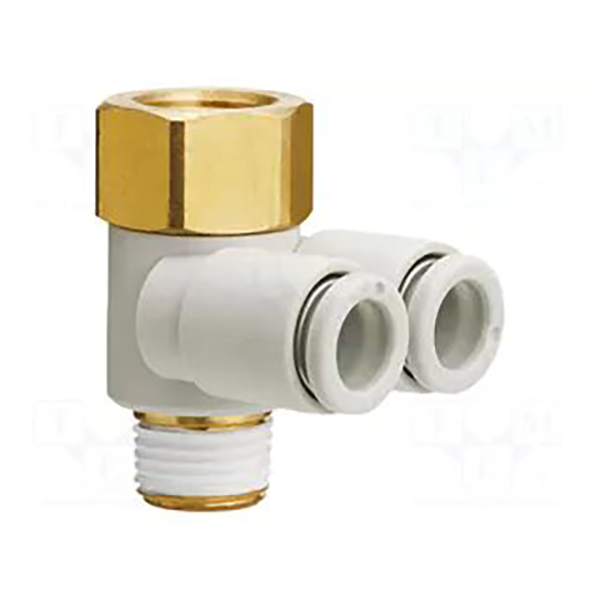

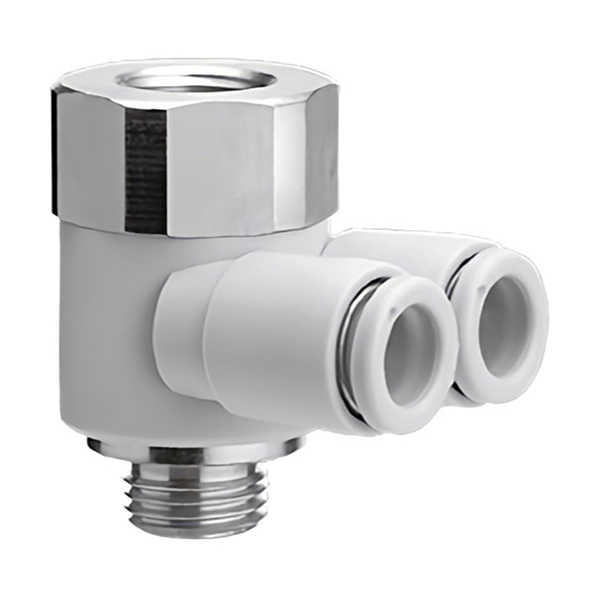

KQ2ZF: 1-in 2-out virnastatav kollektor, ülemine Rc sisekeere lisakollektorite kaskaadseks ühendamiseks

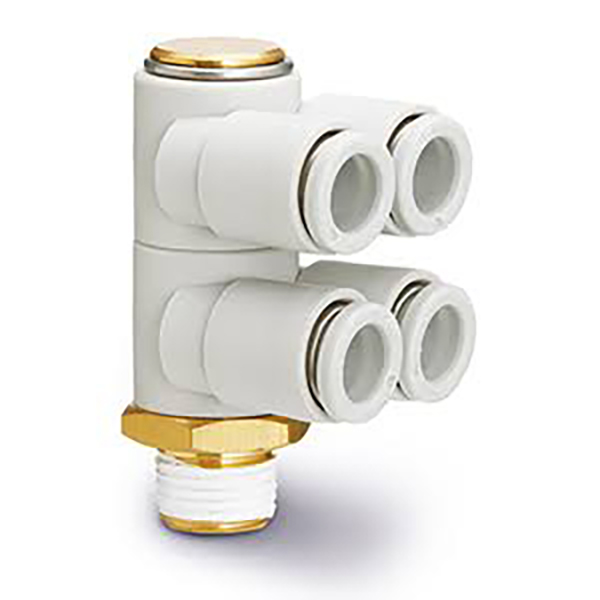

KQ2ZD: 1-sisene 4-väljundiga neljasuunaline harukollektor

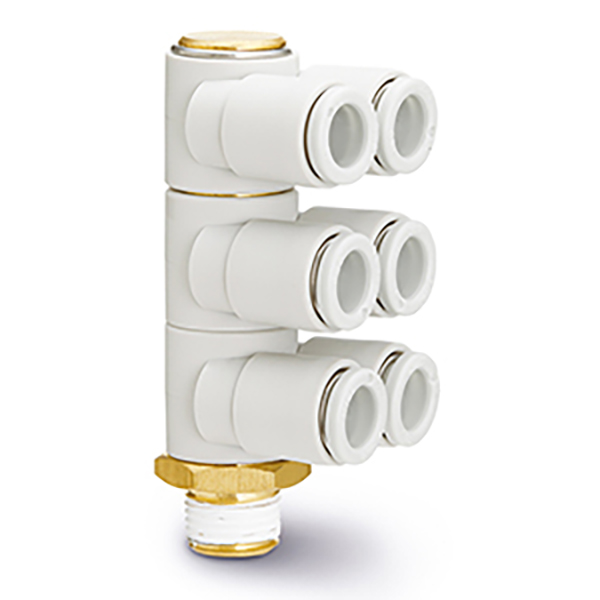

KQ2ZT: 1-sisene 6-väljundi kuuesuunaline harukollektor

Põhilised eelised: Kompaktne kollektori disain, et säästa paigaldusruumi. PBT korpus nikeldatud messingkeermega. Ühildub PU / PA pneumaatiliste torudega, töötab nii positiivse rõhu kui ka vaakumahelate jaoks. Otsene sisselastav asendus originaal SMC KQ2Z liitmikele.

2. Mudeli koodi selgitus

Vorming: KQ2Z □□ - □□S

KQ2Z: seeriakood mitme pordiga harukollektori liitmiku jaoks
□□: toru välisläbimõõt ΦD (04 = 4 mm, 06 = 6 mm, 08 = 8 mm, 10 = 10 mm, 12 = 12 mm)

Järelliide:

01S02S/03S/04S: Imperial R väliskeerme koonuskeere (1/8", 1/4", 3/8", 1/2")
M5: Meetriline väliskeere M5 × 0,8

KQ2ZF: virnastatav versioon, alumine R väliskeere + ülemine Rc sisekeere. Väljalaskeava koguse suurendamiseks saab otsast otsa ühendada mitu KQ2ZF-i.

3. Mudelite täielik loend

3.1 KQ2Z (1-sisene 2-väljund, väline kuuskantkinnitus)

Mudel	Meeste niit R	Toru ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5 × 0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-sisene 2-välja virnastatav tüüp, R + Rc keerme)

Mudel	R/Rc niit	Toru ΦD
KQ2ZF04-M5	M5 × 0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

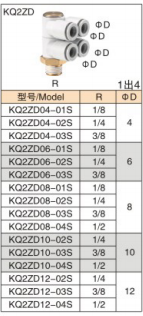

3,3 KQ2ZD (1-sisene 4-väljund)

Mudel	Meeste niit R	Toru ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

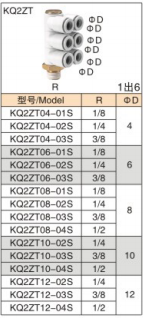

3,4 KQ2ZT (1-sisene 6-väljund)

Mudel	Meeste niit R	Toru ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Materjalid ja tehnilised andmed

Üksus	Parameeter
Korpuse materjal	PBT tehniline plastik, kõrge tugevus ja löögikindlus
Keerme komponent	Nikkeldatud messing, rooste- ja korrosioonikindel
Tihendi rõngas	NBR nitriilkummi
Ühilduv toru	PU toru, PA nailonist pneumaatiline toru
Töörõhk	0 ~ 1,0 MPa, kasutatav vaakumi alarõhu jaoks
Töötemperatuur	-20 ℃ ~ +60 ℃
Ühendusmeetod	Surutav kinnitus; vajutage vabastusrõngast torude sisestamiseks/eemaldamiseks

5. Rakenduse stsenaariumid

• Automatiseerimismasinad, robot-iminappide massiivid: ühe õhuallika mitme tee jaotus, asendage traditsioonilised kollektoriplokid ja säästke paigaldusjälge

• Sünkroniseeritud õhuvarustus mitmele silindrile, tsentraliseeritud torustik kompaktsete klapisaarte ümber

• KQ2ZF-i saab järjestikku virnastada, et vajaduse korral väljalaskekogust suurendada, paindlik kollektori koost

• Impordi asendus, SMC KQ2Z seeria kollektori liitmikud

6. Paigaldusmärkused

• Lõika toru ots vertikaalselt tasaseks, usaldusväärseks tihendamiseks sisestage toru täielikult liitmiku põhja.

• Keerake väike kogus PTFE-teipi väliskeermetele, rakendage mõõdukat pingutusmomenti, et vältida plastkorpuse pragunemist.

• Toru eemaldamine: vajutage valget vabastusrõngast ja tõmmake toru üheaegselt väljapoole.

• KQ2ZF kaskaadrakenduse puhul garanteerige keerme tihendus. Pärast mitmeastmelist virnastamist ärge ületage nimirõhku.
