Kaubamärk: SOLH by Richge Technology | KQ2T Tee & Cross ühe puutega pneumaatilised liitmikud
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T seeria kuulub SOLH täielikku KQ2 pneumaatiliste ühe puutega liitmike perekonda, millel on tööriistavaba kiire plug-and-play disain 3- ja 4-suunaliseks õhutorustike hargnemiseks. See tootesari hõlmab T-tüüpi T-tüüpi ja risttüüpi neljasuunalisi liitmikke, sealhulgas võrdse läbimõõduga, vähendava väliskeermega (imperial/meetriline) versioone, mis vastavad erinevatele pneumaatilise ahela ümbersuunamise ja torujuhtmete ühendamise nõuetele.
Alammudeli klassifikatsioon:

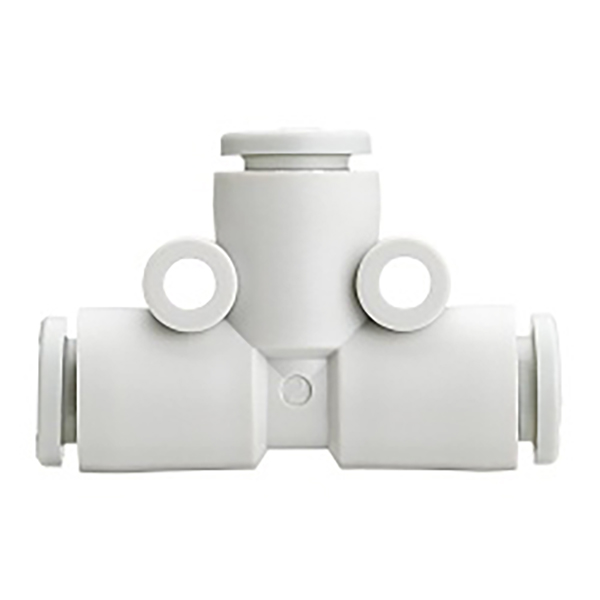

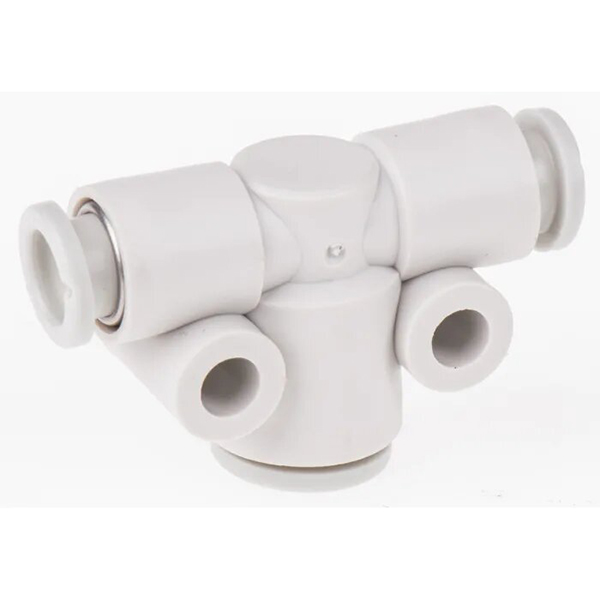

KQ2T: T-tüüpi 3-pordiline T-liitmik (võrdse läbimõõduga / vähendav / väliskeere tüüp)

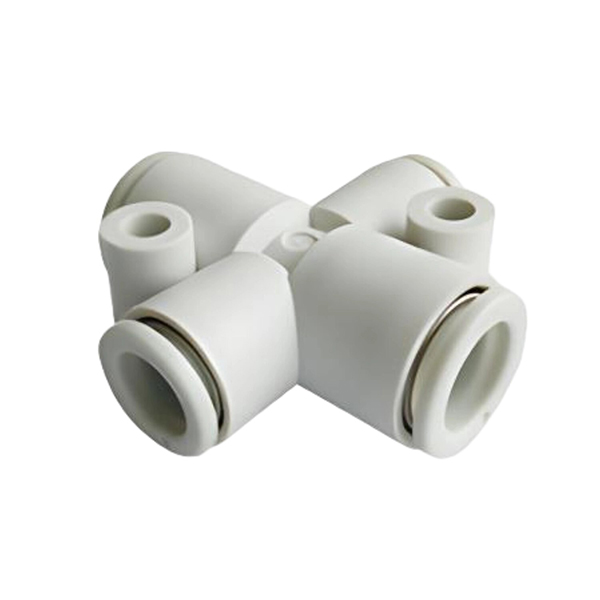

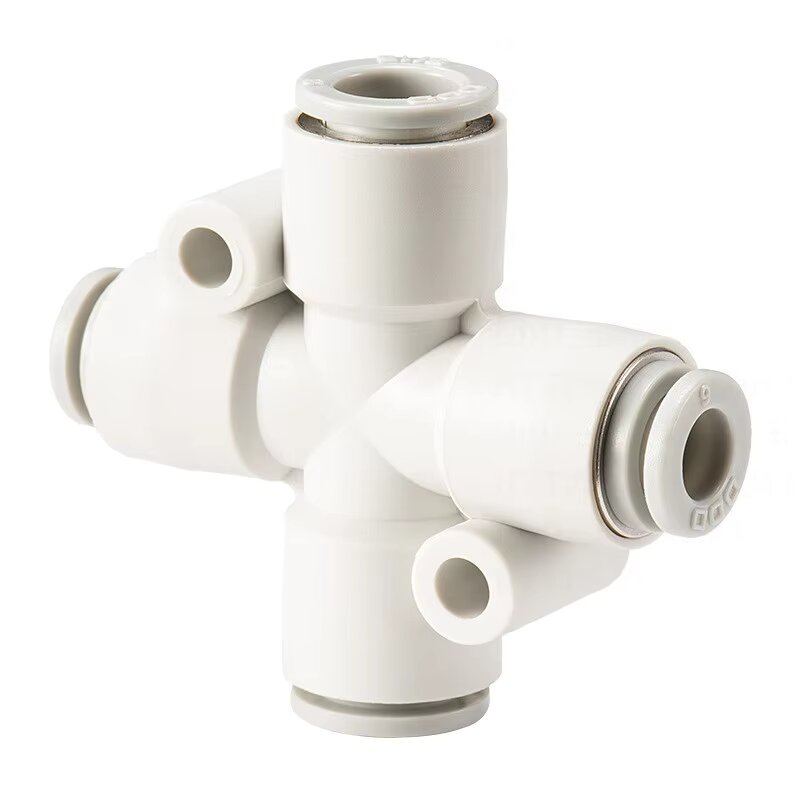

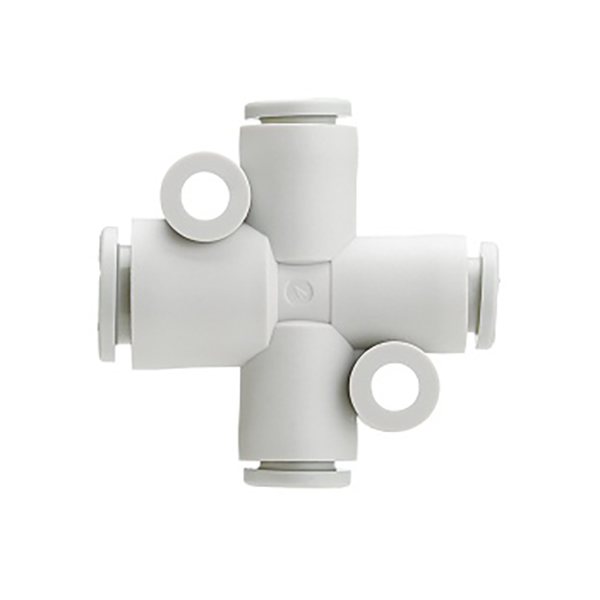

KQ2TW: 4-suunaline ristliitmik (võrdne läbimõõt kõikidele portidele)
KQ2TX: 4-suunaline ristliitmik (1. vähendav spetsifikatsioon)
KQ2TY: 4-suunaline ristliitmik (2. vähendav spetsifikatsioon)
Põhimaterjal ja jõudlus: ülitugevast PBT plastikust korpus, roostevabast terasest kinnitusküünised, NBR nitriilkummist tihendusrõngad. Täielikult ühilduv PU ja PA nailon pneumaatiliste torudega, sobib nii vaakumi alarõhu kui ka suruõhu ülerõhuga pneumaatiliste ahelate jaoks, kasutatakse laialdaselt automatiseeritud seadmetes ja robotõhujaotussüsteemides.

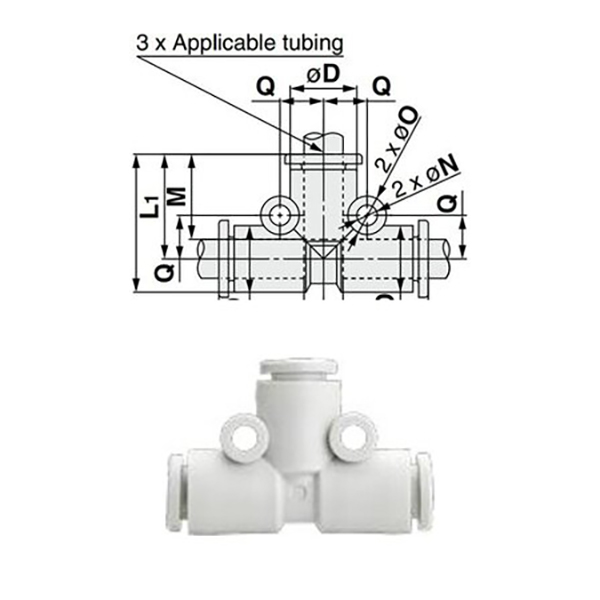

2,1 võrdse läbimõõduga tee (KQ2T□□-00, keermeta 3-suunaline sama suurus)
Kolm porti kasutavad identset toru läbimõõtu, ilma keermeta, mis on mõeldud sama spetsifikatsiooniga pneumaatiliste torujuhtmete õhu võrdseks ümbersuunamiseks.
|
Mudel |
Toru välisläbimõõt ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |
2.2 Vähendav tee (KQ2T①-②, kahesuuruse torujuhtme teisendus)
Mõlemad külgmised pordid on läbimõõduga ①, keskmise ülemise pordi läbimõõt on ②, mida kasutatakse erineva kaliibriga pneumaatiliste torude torujuhtmete teisendamiseks ja voolu jaotamiseks.
|
Mudel |
Külgport ΦD ① (mm) |
Keskmine port ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

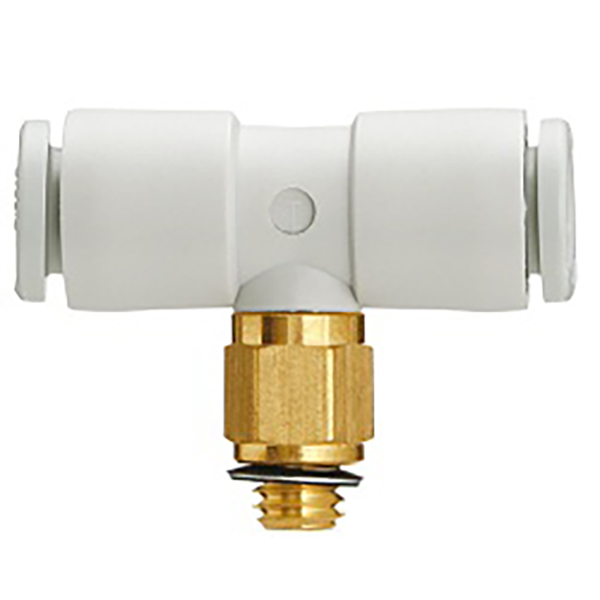

2.3 Imperial R Taper Keermega tee
Mõlemad külgmised pordid toru sisestamiseks, keskmine port koonuselise R-väliskeermega keermestatud ühendamiseks pneumaatiliste ventiilide, silindrite ja muude komponentidega.
|

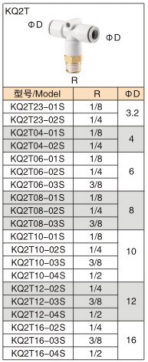

Mudel |
R Keerme spetsifikatsioon |
Toru välisläbimõõt ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

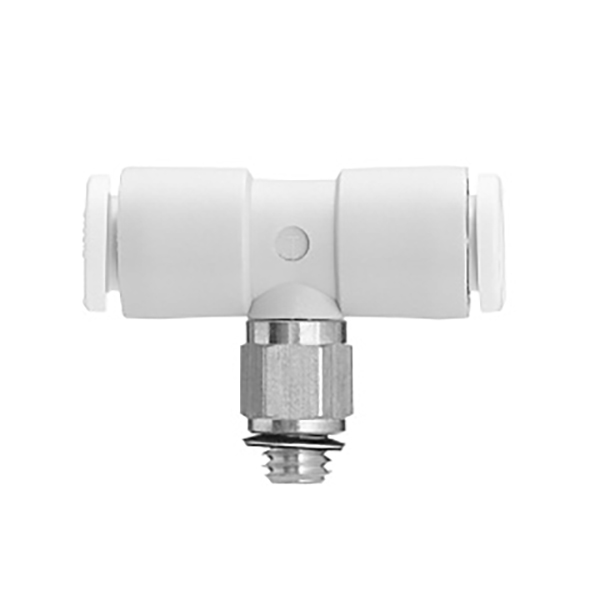

2.4 Meetriline peenkeermega isane triip
Mõlemad külgmised pordid toru sisestamiseks, keskmine peene väliskeermega port, sobivad miniatuursete pneumaatiliste komponentide ja täppisautomaatikaseadmete torustike jaoks.
|
Mudel |
Meetriline keerme spetsifikatsioon |
Toru välisläbimõõt ΦD (mm) |
|
KQ2T02-M3G |
M3 × 0,5 |
2 |
|
KQ2T02-M5 |
M5 × 0,8 |
2 |
|
KQ2T23-M3G |
M3 × 0,5 |
3.2 |
|
KQ2T23-M5 |
M5 × 0,8 |
3.2 |
|
KQ2T04-M3G |
M3 × 0,5 |
4 |
|
KQ2T04-M5 |
M5 × 0,8 |
4 |
|
KQ2T04-M6 |
M6 × 1,0 |
4 |
|
KQ2T06-M5 |
M5 × 0,8 |
6 |
|
KQ2T06-M6 |
M6 × 1,0 |
6 |
3.1 KQ2TW võrdse läbimõõduga ristliitmik (4 sama suurusega porti)
|
Mudel |
Toru välisläbimõõt ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |
3.2 KQ2TX vähendav ristliitmik (tüüp 1)
|
Mudel |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY vähendav ristliitmik (tüüp 2)
|
Mudel |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Üksus |
Parameeter |
|
Ühilduv toru |
PU toru, PA nailonist pneumaatiline toru |
|
Töörõhu vahemik |
-100 kPa (vaakum) ~ 1,0 MPa (positiivne rõhk) |
|
Töötemperatuur |
0℃ ~ 60℃ |
|
Ühendusmeetod |
Ühe puutega surumine; Toru eemaldamiseks vajutage vabastusrõngast |
|
Põhimaterjal |
PBT korpus, roostevabast terasest küünis, NBR kummitihend |
• Õhuallika hargnemine ja torujuhtmete ümbersuunamine automatiseeritud tootmisseadmete jaoks
• Pneumaatilise ahela jaotus robotkäte ja vaakum-iminappsüsteemide jaoks
• Mitmesuunaline õhujaotus silindrite pneumaatiliste juhtkontuuride jaoks
• Kompaktne torujuhtmeühendus ja diameetri teisendamine täppispneumaatiliste süsteemide jaoks
• Võrdse läbimõõduga tee: Valige KQ2Txx-00 3-suunaliste torujuhtmete jaoks, mille toru läbimõõt on täiesti ühtlane
• Tee vähendamine: Valige KQ2T①-② sama küljeläbimõõduga ja erineva keskmise läbimõõduga torustike jaoks
• Keermestatud Tee: Valige KQ2Txx-01S (imperial) / M-seeria (meetriline) ventiilide ja silindrite keermestatud ühenduse jaoks
• 4-suunaline ristjaotus: Valige KQ2TW/TX/TY seeria stsenaariumide jaoks, mis nõuavad konveieri neljasuunalist hargnemist
