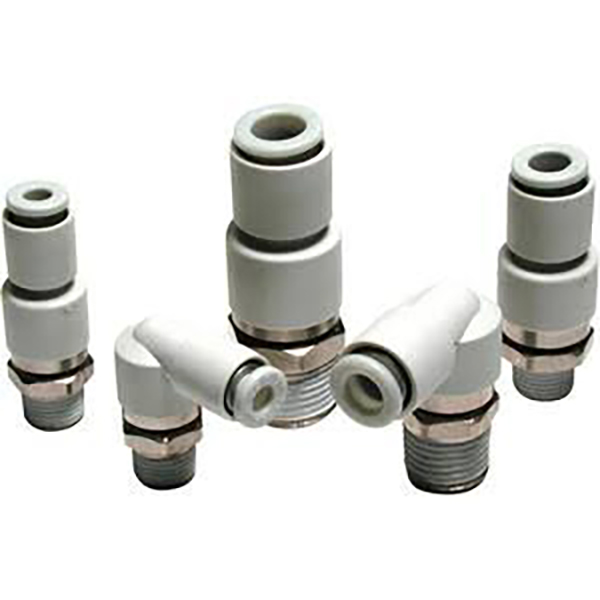

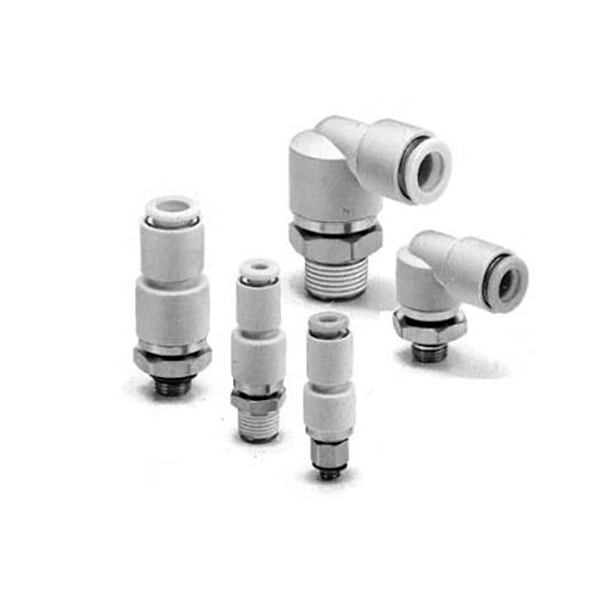

KS / KX seeria pöörlevad pöörlevad surutavad liitmikud

SOLH KS / KX seeria pöörlevad pöörlevad surutavad liitmikud

Kaubamärk: SOLH by Richge Technology | 360° pöörlev pneumaatiline pöörlev liitmik

1. Toote ülevaade

  KS / KX seeria on pöörlevad pööratavad sisselükkamisliitmikud, mis on loodud 360° pideva pöörlemise ja võnkuvate rakenduste jaoks, nagu robotmanipulaatorid, pöörlevad lauad ja võnkuvad silindrite otsad. Need hoiavad ära õhutorude takerdumise, väändumise või lahtitõmbumise liikumise ajal.

     • KS = standardne pöörlev tüüp (ühekordne kuullaager)

     • KX = suure kiirusega pöörlev tüüp (kahekordsed kuullaagrid)

2. Põhiline erinevus: KS vs KX

     • KS standardtüüp: Ühekordne kuullaager, madal pöördemoment. Maksimaalne kiirus: 500 p/min (φ4/φ6), 400 p/min (φ8), 300 p/min (φ10), 250 p/min (φ12). Sobib keskmise ja madala kiirusega võnkumiseks ja vahelduvaks pöörlemiseks.

     • KX kiire tüüp: Topeltkuullaagrid, ülimadal pöördemoment, sujuvam pöörlemine. Maksimaalne kiirus: 1500 p/min (φ4/φ6), 1200 p/min (φ8), 1000 p/min (φ10/φ12). Sobib pidevaks kiireks pöörlemiseks ja sagedaseks võnkumiseks.

3. Põhifunktsioonid

     • ✅ 360° vaba pöörlemine: Sisseehitatud laagrikoost välistab torude sõlmede tekkimise ja keerdumise pöörlevates otstes.

     • ✅ Madal pöörlemismoment: ainult 0,006～0,022 N·m 0,5 MPa juures, minimaalne lisakoormus liikumistelgedele.

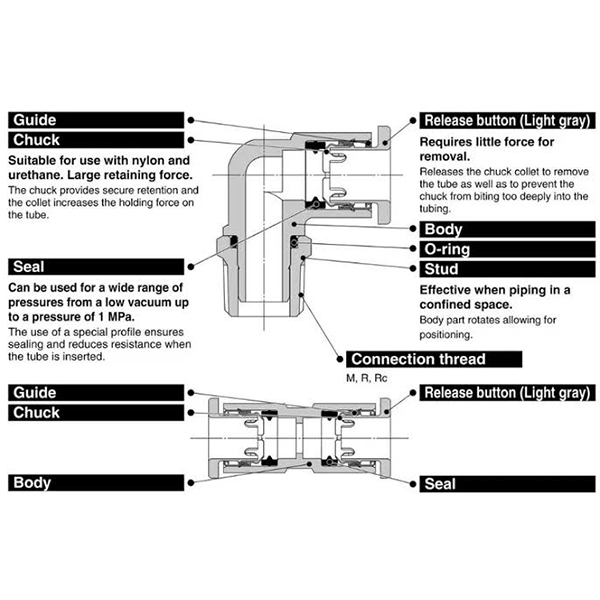

     • ✅ Pöörlemisvastane sisemine struktuur: Takistab torude pöörlemist koos liitmikuga ja pikendab toru kasutusiga.

     • ✅ Vasevaba ehitus: Elektrooniline nikkel, kasutatav vasepiiranguga keskkondades (pooljuhtides, toiduainete töötlemises, meditsiinis).

     • ✅ Push-to-Connect: Ühildub φ4/φ6/φ8/φ10/φ12 PU, nailonist ja pehmetest nailonist torudega. Automaatne lukustus sisestamisel, kiireks vabastamiseks vajutage krae.

     • ✅ Vaakumiga ühilduv: −100 kPa ~ 1,0 MPa (Ei soovitata kriitilise vaakumi hoidmiseks väikese loomuliku lekke tõttu).

     • ✅ Keermega eelkaetud hermeetik (S-liide): Standardvalik; paigaldamise ajal pole vaja PTFE teipi.

4. Mudeli nimetamine ja näited

  KS standardseeria

     • KSH06-02S: sirge (H), φ6 toru, R1/4 keermega, eelnevalt peale kantud hermeetik (S)

     • KSL08-01S: põlve (L), φ8 toru, R1/8 keermega, eelnevalt peale kantud hermeetik (S)

  KX kiire seeria

     • KXH04-M5: sirge (H), φ4 toru, M5 × 0,8 meetriline keerme

     • KXL10-03S: põlve (L), φ10 toru, R3/8 keermega, eelnevalt peale kantud hermeetik (S)

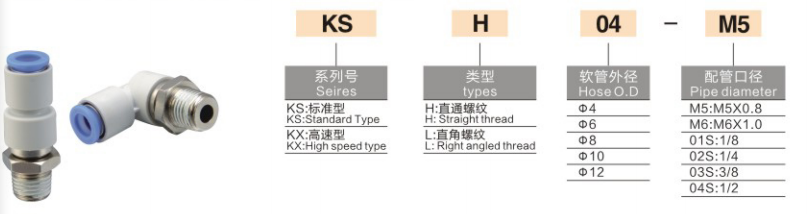

  Nime andmise reegel

5. Tehnilised andmed

Ühised parameetrid

Pöördemoment @ 0,5 MPa (N·m)

Maksimaalne pöörlemiskiirus (rpm)

6. Rakenduse stsenaariumid

     1. Roboti randme/liiges: vältige torude takerdumist pöörlevatele robotiotsadele.

     2. Pöörlevad indekslauad: pidev 360° õhuvarustus kiiretele pöördlaudadele.

     3. Võnkuvad silindri otsad: klapp- ja klappmehhanismid, mis vabastavad õhutorude keerdumise pinge.

     4. Üldautomaatika: Pneumaatilised seadmed, millel on sage võnkumine ja vahelduv pöörlemine.

7. KS / KX vs tavalised KQ surutavad liitmikud

8. Valikujuhend

     • Madala kiirusega võnkumine (≤500 p/min) →KS, parem kulutasuvus

     • Pidev suure kiirusega pöörlemine (>500 p/min) →KX, topeltlaager pikema tööea tagamiseks

     • Vasevabad ja vaakumitundlikud keskkonnad → Eelista KS / KX
