Pneumaatiliste komponentide seeria

SOLH Y tüüpi topeltkõrvaklambri liigend pneumaatilise silindri varda otsa jaoks, standardne kahvliühendus vahetatav SMC/AirTAC osadega. Sisekeere M10×1,25-M27×2 sobivad 32-125mm avadega, tihvti auk φ10-27mm, ±5° ühetasapinnaline kiik. Süsinikteras mustatud/tsingitud või roostevaba teras. Ideaalne ühekõrvalistele kõrvaklappidele, millel on suur kandevõime tõukejõu ja liigendmehhanismidega.

SOLH F tüüpi ujuv liigend pneumaatilise silindri varda otsa jaoks, painduv kuulpea kompenseeriv pistik. Neelab aksiaalse/radiaalse nihke (teljeline ±1,5 mm, nurk ±2°~±5°), välistab külgjõu ja kaitseb silindrite tihendeid. Keermed M6 × 1,0–M20 × 1,5, sobivad 16–100 mm avadega, anodeeritud alumiinium või 304 roostevaba. Vahetatav AirTAC F seeriaga, SMC JAF/JAHF. Ideaalne pressliitmike, montaažiliinide ja pika käiguga transportimiseks.

SOLH U tüüpi kalasilma varda otsa laager pneumaatilise silindri ridva otsale, 360° universaalne liigend ±13°~±15° pöördega. Kompenseerib kuni 2 mm koaksiaalhälvet, välistab külgsuunalise jõu ja kaitseb silindri tihendeid. Keermed M6 × 1,0–M27 × 2 sobivad 16–125 mm avadega, laagriteras / isemääriv vask / 304 roostevaba valikut. AirTAC F-U ja SMC PHS on vahetatavad. Ideaalne suure kiirusega, ekstsentriliste ja mitme nurgaga koormusmehhanismide jaoks.

SOLH C-tüüpi iselukustuv pneumaatiline kiirliitmik, teraskuuli iselukustuv disain ühe käega juhtimiseks. NBR tihend, töörõhk 0-1,0 MPa. Nikkeldatud terasest / plastist valikud. PP10~PP40, PF/PH/SP/SM seeriad Φ4×6~Φ8×12 PU torude ja G1/4, G3/8, G1/2 keermetele. Cross-brändi saab vahetada SMC ja AirTAC-iga. Laialdaselt kasutatav õhukompressorite, õhutööriistade ja vaakumgeneraatori pneumaatiliste liinide jaoks.

SOLH KQ2H ühe puudutusega otsevajutusega liitmik, SMC KQ2H otsene asendus. POM korpus, nikeldatud messingniit, NBR tihend. Töötab suruõhuga kuni 1,0 MPa ja vaakumiga kuni -95 kPa. Hõlmab Φ2-Φ16 PU/PA torusid, metrilisi M & R koonuskeere, võrdse läbimõõduga ja vähendavaid konfiguratsioone. Ideaalne vaakumgeneraatorite, mikrosilindrite ja suletud automaatikaga pneumaatiliste torustike jaoks.

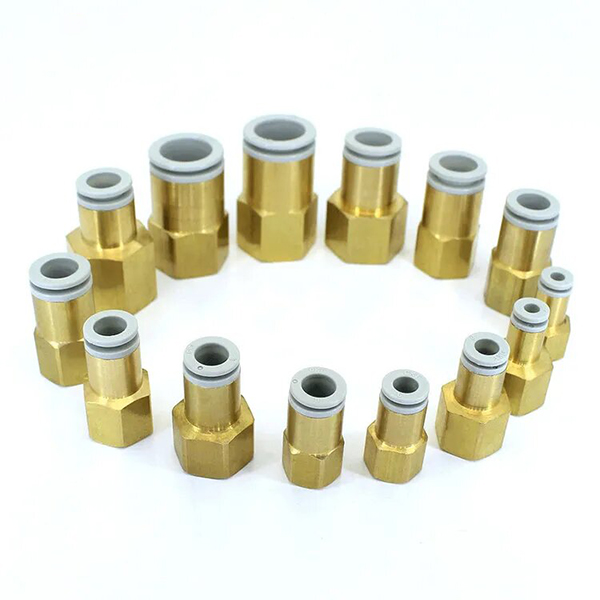

SOLH KQ2F ühe nupuvajutusega liitmik, SMC KQ2F otsene asendamine. Nikkeldatud messingist korpus, NBR-tihend, töötab vaakumiga (-0,1MPa) kuni 1,0MPa suruõhuga. Üks ots PU/PA/FEP/PFA torule, üks ots sisekeere M5/Rc1/8~Rc1/2. Kompaktne pööratav konstruktsioon kitsaste torustike jaoks, mida kasutatakse laialdaselt solenoidventiilidel, silindrites ja automaatika vaakumahelates.

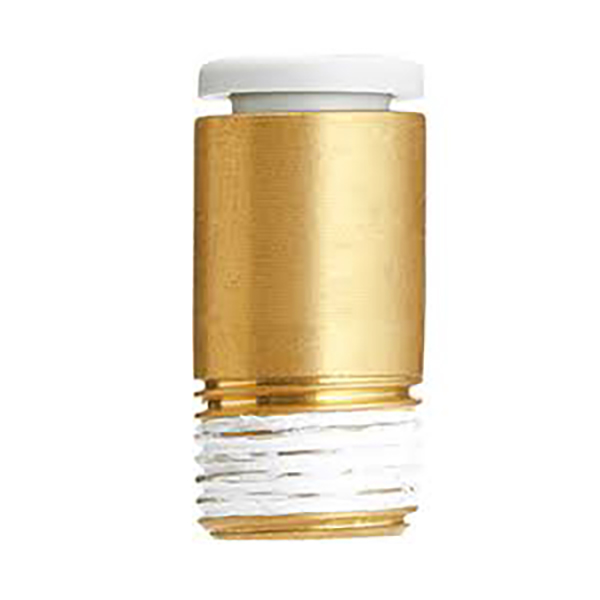

SOLH KQ2S ühe nupuvajutusega liitmik, otsene SMC KQ2S asendamine. Nikkeldatud messingist korpus, NBR-tihend, töötab vaakumiga (-0,1MPa) kuni 1,0MPa suruõhuga. Üks ots PU/PA toru jaoks, väliskeermega ots süvistatud sisemise kuuskantpesaga, võimaldab kuuskantvõtmega pingutamist kitsas kohas. Suurepärane kompaktsete klapisaarte, suure tihedusega pneumaatiliste juhtmete ja vaakum-adsorptsioonisüsteemide jaoks.

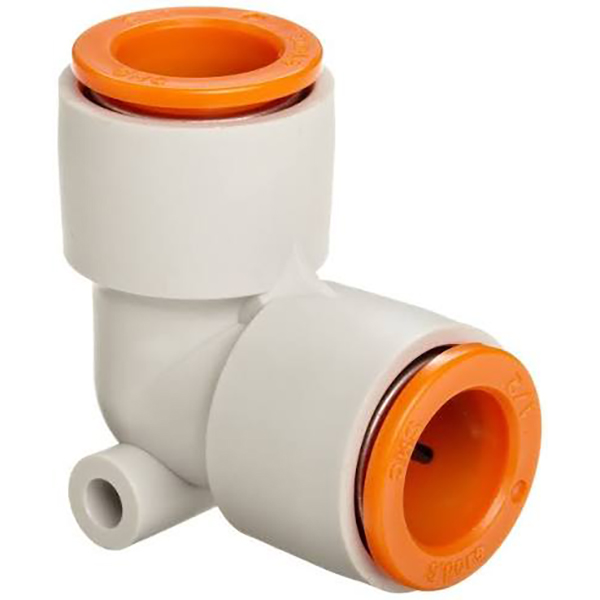

SOLH KQ2L ühe puudutusega 90° küünarnukist surutav liitmik, SMC KQ2L otsene asendamine. POM-korpus, NBR-tihend, toetab 0–1,0 MPa suruõhku ja vaakumit kuni 95 kPa. Mitmed stiilid: väliskeere, võrdse läbimõõduga küünarnukk, varre küünarnukk ja vähendav varre küünarnukk PU/PA toru jaoks. Ideaalne ruumisäästlikuks 90° torustikuks vaakumgeneraatoritel, solenoidventiilidel ja automaatikaseadmetel.

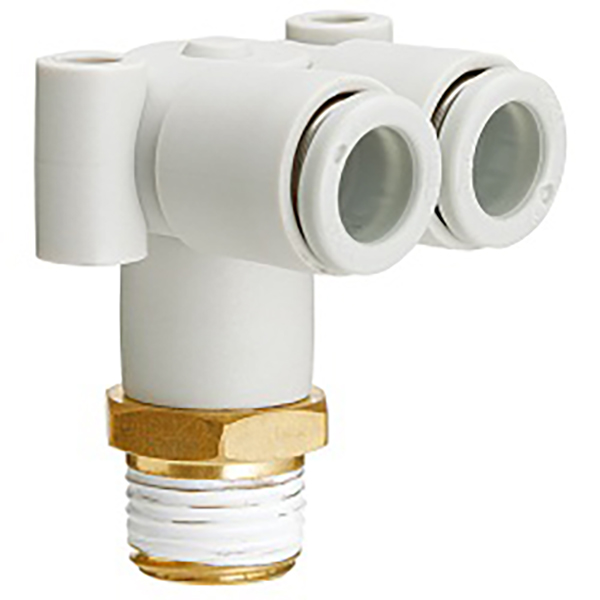

SOLH KQ2LU L-tüüpi 1 kuni 2 kahe küünarnukiga surutav kinnitus, vahetatav SMC KQ2LU-ga. 90° üks sisselaskeava kaks väljalaskeava, mis tagavad tasakaalustatud õhuvoolu. POM-korpus, nikeldatud messingist niit ja NBR-tihend, töötab 0–1,0 MPa suruõhu ja -95 kPa vaakumi jaoks. Mitme keerme ja võrdse läbimõõduga valikud PU/PA torude jaoks, mida kasutatakse laialdaselt robototsa efektori ja vaakum-iminapp hargnemisel.
