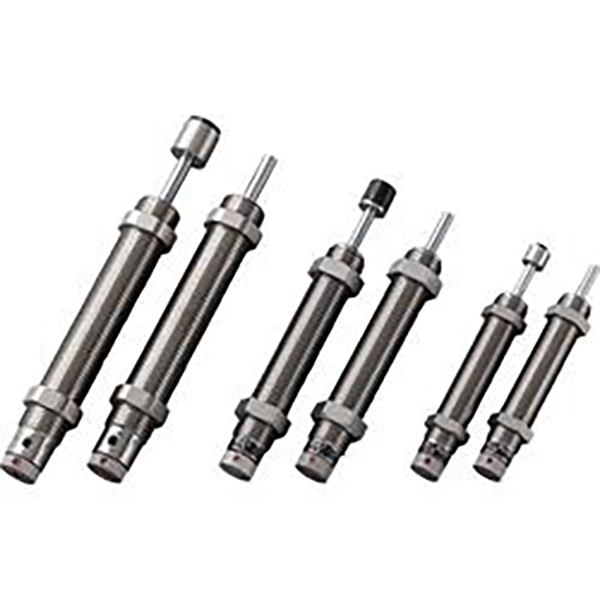

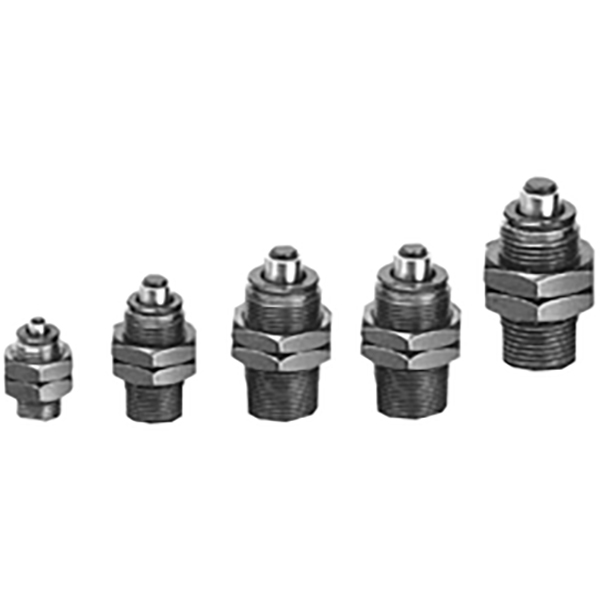

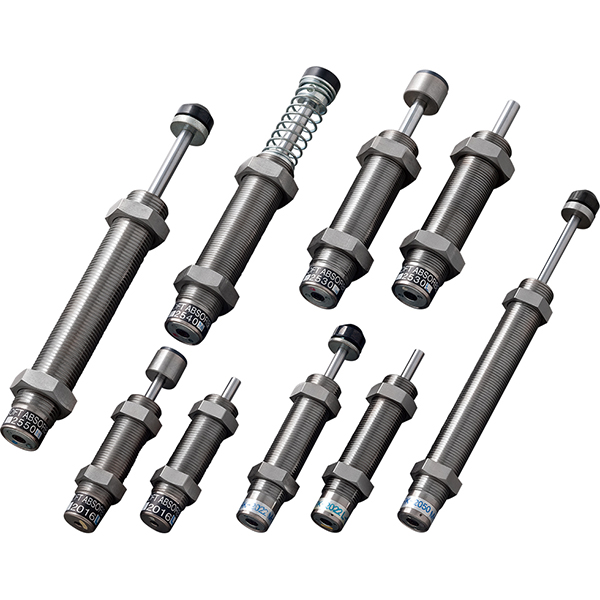

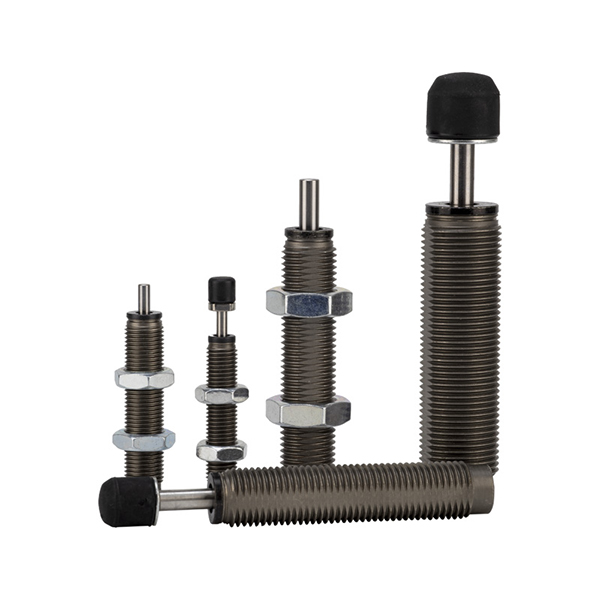

RB RBQ seeria reguleerimata hüdrauliline amortisaator

SOLH RB seeria reguleerimata hüdrauliline amortisaator | SMC standardne asendussiiber

Kaubamärk: SOLH by Richge Technology | SMC RB ekvivalentne fikseeritud avaga hüdrauliline amortisaator

1. Toote ülevaade

  SOLH RB seeria onreguleerimata hüdraulilised amortisaatorid järgides SMC standardit. See muudab löögi kineetilise energia sisemise poorse drosselstruktuuri kaudu soojusenergiaks. Reguleerimist pole vaja, valmis otse paigaldamiseks. Laialdaselt kasutatav käigu lõpus puhverdamiseks, müra vähendamiseks ja õhusilindrite, lineaarsete liugurite ja pöörlevate mehhanismide kokkupõrke tõkestamiseks.

2. Põhifunktsioonid

     • Reguleerimist pole vaja: sisseehitatud mitmeastmeline drossel, stabiilne jõudlus alates väikese kiirusega kergest koormusest kuni kiire suure koormuseni pärast ühekordset paigaldamist.

     • Kompaktne disain: Lühike keermestatud kinnitusega korpus. Lubage paigaldusvigasid kuni ±5°, mis on võimeline neelama pöörlevate täiturmehhanismide pöördeenergiat.

     • Jäik korpus: võib toimida mehaanilise tõkkena ilma eriti tugeva piiranguta. Sisseehitatud tagastusvedru.

     • Pikk kasutusiga: Täielikult suletud konstruktsioon õlitihendiga tolmukaitseks. Löögikiiruse vahemik: 0,05 ~ 5 m/s.

3. SOLH alamsarja klassifikatsioon

4. Populaarne RB / RBC mudelite viitetabel

Mudel	Niit	Löök (mm)	Neeldumisenergia (J)	Soovitatav rakendus
RB0604	M6 × 0,75	4	0.5～0.98	Mikrosilinder, miniatuurne liuglaud
RB0805	M8 × 1,0	5	1.96	Φ6～Φ12 õhusilinder
RB1006	M10 × 1,0	6	3.92	Φ16～Φ20 õhusilinder
RB1412	M14 × 1,5	12	19.6	Φ32～Φ40 õhusilinder
RB2015	M20 × 1,5	15	58.8	Φ50～Φ63 õhusilinder
RB2725	M27 × 1,5	25	147	Φ80～Φ125 õhusilinder

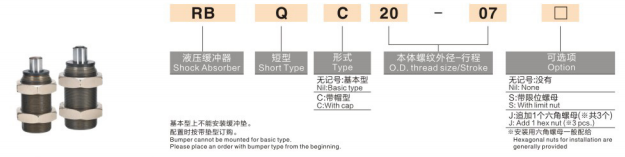

5. Mudeli kodeerimise reegel

  Näide: RB1412
    • RB = Standardseeria hüdrauliline amortisaator
    • 14 = Keerme suurus M14×1,5
    •12 = Puhvri käik 12 mm

6. Valikujuhised

     • Arvutage neeldumisenergia: E = ½ mv² + tõukejõud × käik. Valige mudel, mille nimienergia ≥ arvutatud väärtus.

     • Sobitage löök õigesti: Puhvri käik peab olema lühem kui liikuva mehhanismi kogukäik, et vältida põhjaga kokkupõrke.

     • Löögi kiirus: Standardne tööpiirkond 0,05～5 m/s. Ultrakiiretele rakendustele mõeldud tugevdatud versiooni saamiseks võtke meiega ühendust.

     • Keskkonna valik: Valige RBL lõikevedeliku / märja keskkonna jaoks; valige tugeva tolmu korral korgiga RBC.

     • Vale joondamise piir: Maksimaalne lubatud ekstsentrinurk ≤5°. Paigaldage ujuvliigend, kui nihe ületab selle väärtuse.

7. Paigaldamine ja ettevaatusabinõud

     • Kandke keermetele väike kogus anaeroobset keermehoidjat. ÄRGE kasutage PTFE-linti, mis võib tõkestada drosseldüüsi.

     • Komplektis on kaks kuuskantmutrit ja üks lõdvenemisvastane stoppermutter.

     • Paigaldatav horisontaalselt, vertikaalselt või mis tahes nurga all; kolvivarras peab olema suunatud löögi suunas.

     • Töötemperatuur: −10℃ ~ +80℃. Vältige jäätumist madalal temperatuuril.

8. SOLH-i asendamise eelis

   SOLH RB seeria kopeerib täielikult SMC mudeli koodi, mõõtmed ja jõudlusparameetrid, imporditud amortisaatorite otsene asendus, konkurentsivõimelise hinnaga ja lühema teostusajaga, mis on ideaalne massseadmete kulude vähendamiseks.
     •RB0805 → Asenda AC0805
     •RB1412 → Asenda AC1412
