AKH / AKB seeria kiirühendusega tagasilöögiklapp

SOLH AKH / AKB seeria kiirühendusega tagasilöögiklapp (hülsi tüüp)

Kaubamärk: SOLH by Richge Technology | Integreeritud ühesuunaline klapp + sissesurutav liitmik

1. Toote ülevaade

  AKH / AKB seeria on integreeritud komponentide kombinatsioontagasilöögiklapp + kiirkinnitus, mõeldud tagasivoolu vältimiseks, rõhu hoidmiseks ja vaakumi väljalülitamiseks pneumaatilistes ahelates. Kompaktne suurus, kiire paigaldus ja ülimadal pragunemisrõhk.

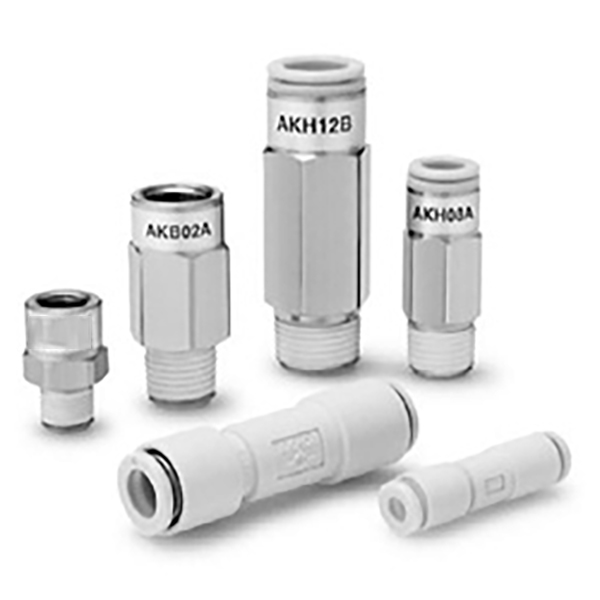

  Põhiline erinevus AKH ja AKB vahel

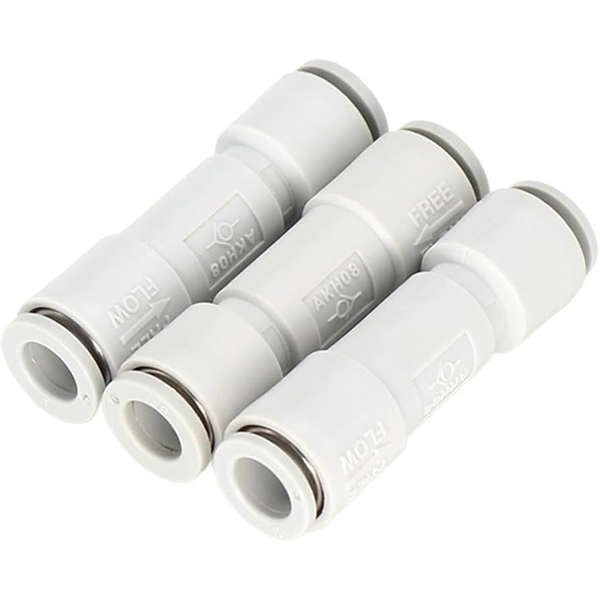

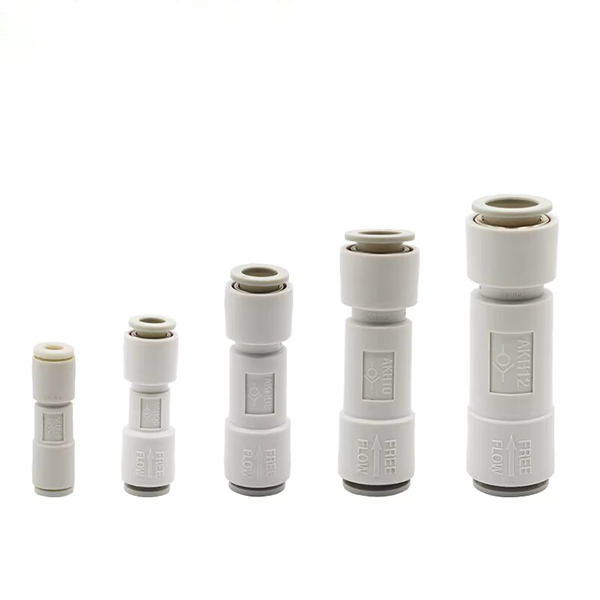

   AKH: Kahe sisestuspordiga sirge varrukatüüp, mõlemad pooled õhutoru jaoks (Φ4 ~ Φ12).

   AKB: Üks väliskeere + üks sisekeermega hülsi tüüp, keermestatud portide vahel tagasivoolu takistamiseks

• AKB-A: voolu suund → Väliskeere → Väliskeere

• AKB-B: voolusuund → Väliskeere → Väliskeere

2. Põhifunktsioonid

  1. Väga madal pragunemisrõhk:0,005 MPa (5 kPa), sobib vaakumsüsteemidele (-100 kPa ~ 1 MPa)

  2. Suur voolukiirus: suur efektiivne ristlõikepindala madala voolutakistusega

  3. Lükatav kiirkinnitus: Ühildub PU / PA nailon / pehme nailontoruga; kui toru lukustub oma kohale, on kuulda klõpsatust

     • Materjal: Klapi korpus PBT / tsingi sulam; nikeldatud messingi paigaldamine; haardelõuad SUS304 roostevabast terasest

     • Maksimaalne töörõhk: 1,5 MPa

     • Töötemperatuur: -5 ℃ ~ +60 ℃ (ilma jäätumiseta)

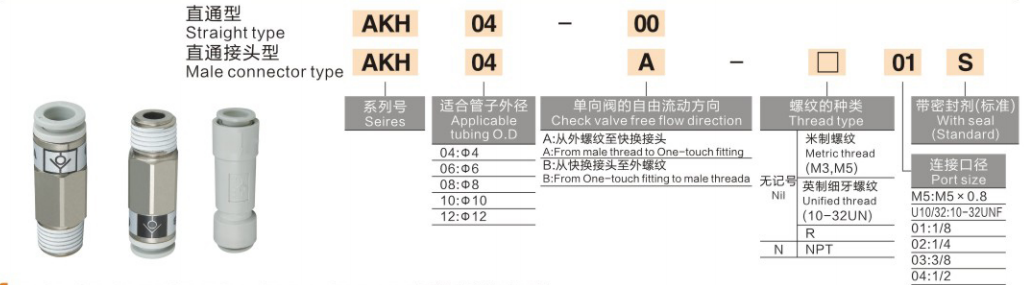

3. Mudelikoodi määratlus ja näited

 1. AKH (kahe sissetõugatav tüüp)

      • AKH06-00: AKH-seeria, Φ6 toru, kaks sisestusporti (-00 = keerme puudub)

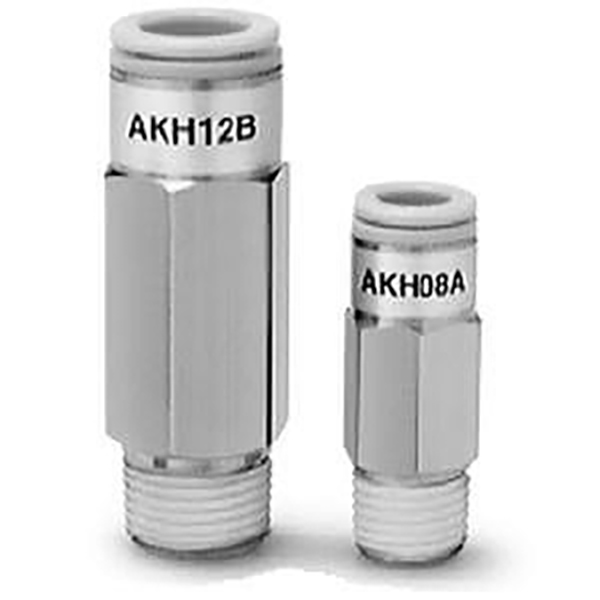

      • AKH08A-02S: AKH-seeria, Φ8 toru, R1/4 väliskeermega, eelnevalt kantud keermetihendiga S

  2. AKB (keermestatud hülsi tüüp)

     • AKB02A-02S: AKB-seeria, R1/4 keermega, A-tüüpi voolusuund (isas → emane), katte eelkattega hermeetik S

4. Standardsed spetsifikatsioonid

 1. AKH – kahe sissesurumisega tagasilöögiklapp

  2. AKB – keermestatud hülsi tagasilöögiklapp

5. Tüüpilised rakendused

     • Silindri rõhu hoidmine: vältige koorma vajumist või triivimist

     •. Vaakumkontuur: vältige vaakumi leket (ideaalne madala pragunemisrõhu jaoks)

     •. Kahe pumba blokeering: kaitske madalsurvepumpa kõrgsurve tagasivoolu eest

     • Hargnemisahela tagasivooluvastane toime: sõltumatu rõhu hoidmine mitme täiturmehhanismi jaoks

6. Võrdlus teiste tagasilöögiklappidega

     • AKH / AKB: integreeritud kiire sisselükkamise / varruka disain, kompaktne ja kiire paigaldus, otsene toruühendus

     • AK2000 / AK4000: keermestatud toru tüüp, suurem vooluvõimsus, ilma sisestusportideta

     • AKP: jääkrõhu vähendamisega, mis on ette nähtud pneumaatiliste ohutusahelate jaoks
