Kaubamärk: SOLH by Richge Technology | SMC Standard Floating Joint, Direct Replacement
|
|
|
|
Ujuv liigend toimib paindliku liigendusena silindri kolvivarda ja koormuse vahel. Selle põhiülesanne on kõrvaldada paigaldusviga ja paralleelsuse viga. See kaitseb kolvivarda külgtõuke eest, vähendades paindumist, ebanormaalset kulumist ja kinnikiilumise ohtu. See on automaatikaseadmete standardvarustuses.
|
seeria |
Tüüp |
Põhifunktsioonid |
Rakendus |
|

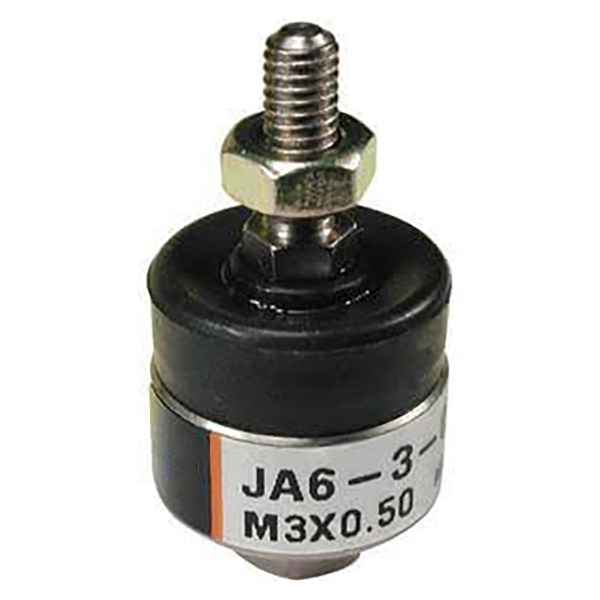

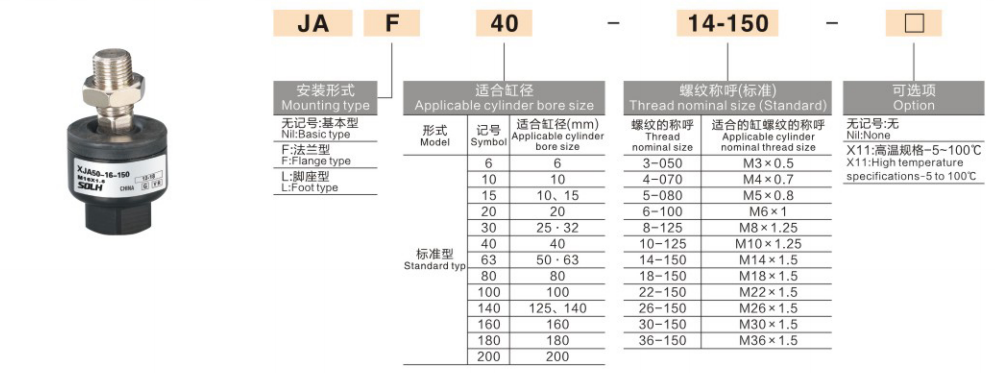

JA |

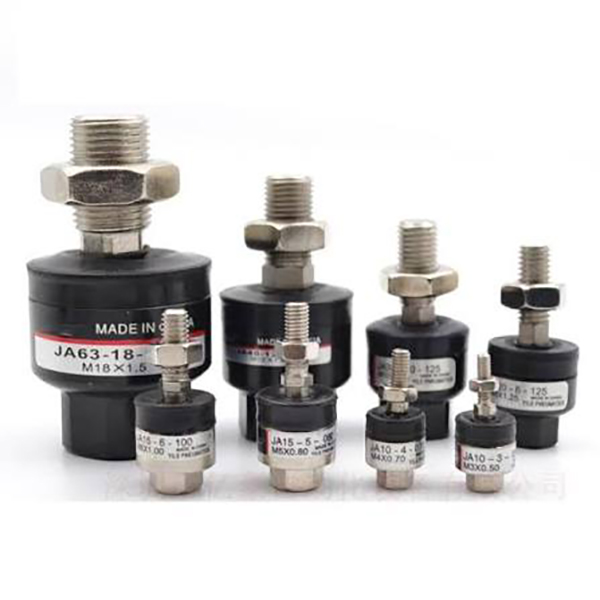

Standardne ujuvliigend |
Universaalne struktuur, mis ühildub enamiku standardsilindritega |
Üldised automaatikaseadmed, silindri ava Φ6 ~ Φ125 |
|

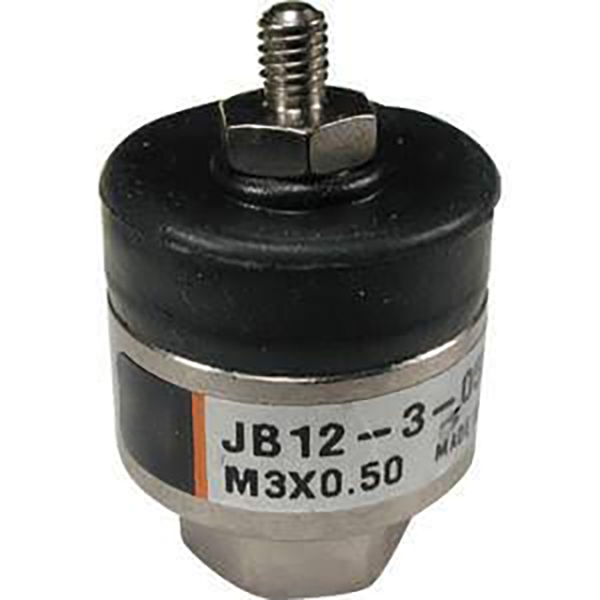

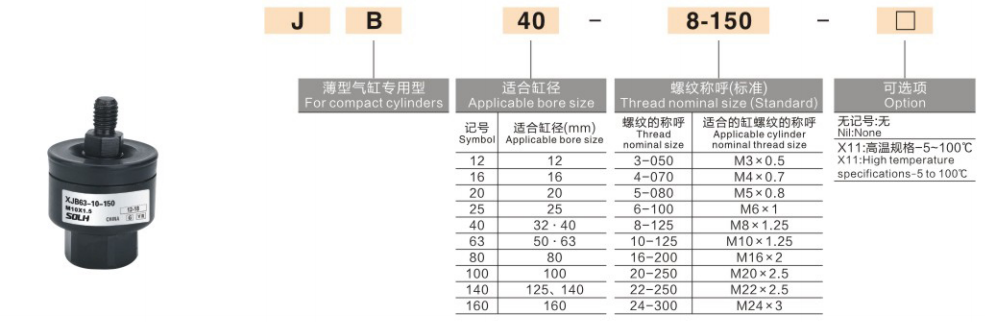

JB |
Õhukeste silindrite jaoks |
Ülilühike kompaktne disain piiratud paigaldusruumi jaoks |
CQ2 / CDQ2 õhukesed silindrid, minikompaktsed masinad |
|

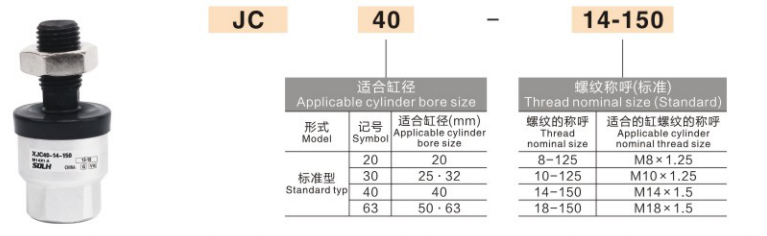

JC |
Väga lühike / varda kuulliigend |
Väiksem ümbrik; kuulliigendi struktuur osalise radiaalkoormuse jaoks |
Mikrosilindrid, väga piiratud paigaldusruum |
|

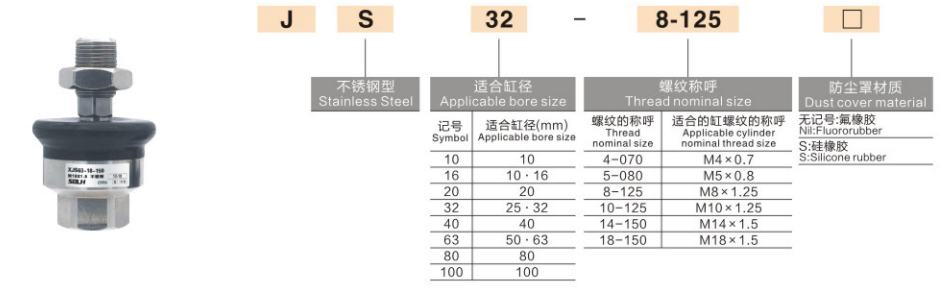

JS |
Roostevabast terasest korrosioonikindel |
Täielik SUS304 konstruktsioon, niiskus- ja korrosioonikindel, vasevaba |
Toidu-, meditsiini-, keemia-, niiske ja söövitav puhas keskkond |
Pöördenurk: ±5° JA/JB/JS jaoks; valitud JC mudelid kuni ±10°
Allowable Offset: 0.5~1 mm (JA); 0,5 mm (JB / JC / JS)
• Töötemperatuur: -5 ~ +70 ℃ (standard); -10 ~ + 120 ℃ (roostevaba teras JS)
• Keerme suurused: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, sobitatud silindri avaga
• Töörõhk: ≤1 MPa pneumaatilisel; ≤3,5 MPa raskeveokite hüdrauliliste versioonide jaoks
Võtke võrdluseks JA20-8-100 / JB16-6-080:
Eesliide JAJB/JC/JS = seeria tüüp
1. number (20/16): sobitatud silindri ava Φ20 / Φ16
2. number (86): kolvivarda keerme M8×1,25 / M6×1,0
Sufiks (100080): paigaldusmõõt / varda kood, vastab standardsele üldpikkusele
|
Mudel |
Silindri ava |
Keerme spetsifikatsioon |
seeria |
|
JA20-8-100 |
Φ20 |
M8 × 1,25 |
Standardne JA |
|
JB16-6-080 |
Φ16 |
M6 × 1,0 |
Õhuke silinder JB |
|
JC10-4-050 |
Φ10 |
M4 × 0,7 |
Ultra-lühike JC |
|
JS32-10-125 |
Φ32 |
M10 × 1,25 |
SUS304 JS |
1. Valige seeria silindri tüübi järgi
Standardsilinder (SC SI / CP96) → JA, üldine prioriteet
Õhuke silinder (CQ2 CDQ2) → JB, kompaktne ruum
Mikrosilinder – ülitihe paigutus → JC ülilühike
Toit meditsiiniline / märg / söövitav keskkond → JS roostevaba teras
2. Sobitage niit ja ava suurus
Kinnitage kolvivarda keerme (M5 M8 / M10 jne) ja silindri ava. Märkus: erinevate kaubamärkide samal aval võivad olla erinevad keerme spetsifikatsioonid, kontrollige alati tegelikku silindrijoonist.
3. Sobitage koormus ja töökord
Standardne pneumaatika: standardseeria OK

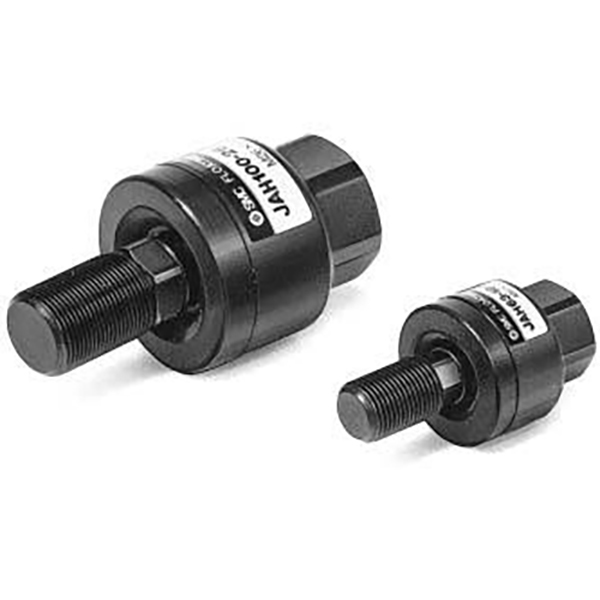

Suur koormus hüdrauliline: valige spetsiaalne raskeveokite ujuvliigend (mitte tavaline JA)
Kõrgsageduslik edasi-tagasi liikumine: pikema kasutusea tagamiseks eelistage tolmukatte versiooni
• Eemaldage tolmukork enne kolvivardale keeramist, paigaldage pärast kokkupanekut uuesti, et vältida korgi muljumist.
• Kandke keermetele väike kogus anaeroobset keermehoidjat. PTFE lint on keelatud; praht võib kuulliigendi kinni kiiluda.
• Järgige määratud pingutusmomenti. Liigne pingutamine lukustab kuulliigendi ja blokeerib ujuva funktsiooni.
• Pöörake pärast paigaldamist käsitsi, et kinnitada vaba liikumist ilma kleepumiseta.
SOLH JA/JB/JC/JS ujuvliigendid järgivad täielikult SMC mudeli kodeerimist, mõõtmeid ja jõudlusspetsifikatsioone. Imporditud osade otsene asendus, konkurentsivõimelise hinna ja lühema teostusajaga, ideaalne massiseadmete kulude vähendamiseks.
