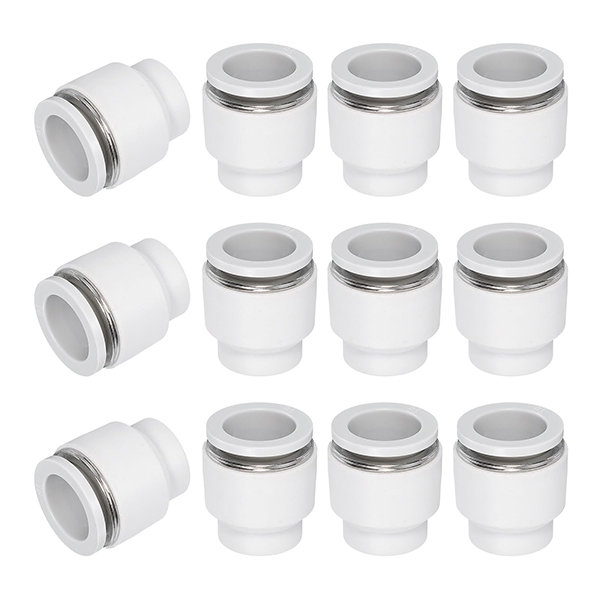

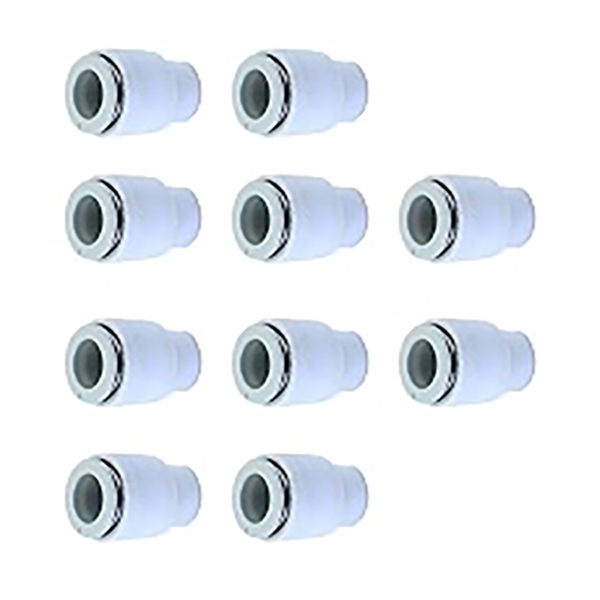

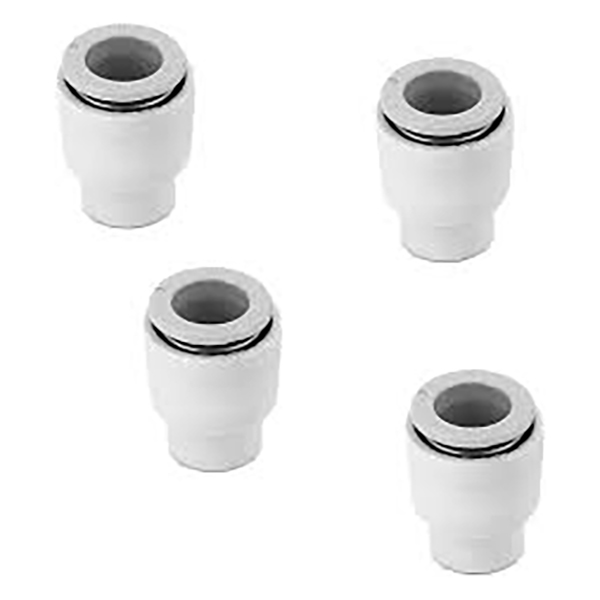

KQ2C Push Fit naissoost otsakork plastik

SOLH KQ2C seeria Push-In kork | Pneumaatiline torupistik KQ2 ühe puutega liitmike jaoks

Kaubamärk: SOLH by Richge Technology | SMC KQ2C ekvivalentne torupistik KQ2 seeria liitmike jaoks

1. Toote ülevaade

     KQ2C on spetsiaalne surutav kork (toru pistik), mis on sobitatud SOLH KQ2 seeria pneumaatiliste liitmikega. See on ette nähtud kasutamata õhutoru avade ajutiseks sulgemiseks, et kiiresti sulgeda õhuringlused, mis on oluline lisaseade pneumaatilise süsteemi kasutuselevõtuks ja reserveeritud pordi hoolduseks.

2. Mudelikoodi nimetamise reegel

  Vorming: KQ2C□□
     KQ2: SMC 2. põlvkonna ühe puutega liitmiku seeria
     C: kork, sissesurutav toru pistik
     □□: sobitatud toru välisläbimõõt (mm)
  Näited:
     KQ2C04: sobib Φ4 mm sisestuspordiga
     KQ2C06: sobib Φ6 mm sisestuspordiga (kõige populaarsem suurus)
     KQ2C08: sobib Φ8 mm sisestuspordiga

3. Struktuur ja põhifunktsioonid

3.1 Struktuuriprojekteerimine

      Silindriline sisselükkamiskonstruktsioon koos profiiliga sobiva õhutoruga, mis on otse sisestatud ühe puutega pordidesse

      Tihenduspõhimõte: pärast sisestamist suruge sisemine NBR-tihend liitmiku sees kokku, et moodustada usaldusväärne tihend, lisatööriistu pole vaja

      Kukkumisvastane disain: pärast sisestamist lukustatakse kindlalt roostevabast terasest lõugadega sisestuspordi sees. Korgi hõlpsaks eemaldamiseks vajutage liitmiku vabastuskrae.

3.2 Peamised eelised

     • Plug-and-play: Tööriistavaba paigaldamine, sisestamine otse tihendiporti, kiire kokkupanek ja lahtivõtmine

     • Täielik ühilduvus: töötab kõigi KQ2-seeria ühe puutega pordidega, sealhulgas T/L/U/E/UD/UT/VD/VT tüüpidega

     • Usaldusväärne jõudlus: on ette nähtud kogu süsteemi töörõhu jaoks, toetab vaakumit kuni -100 kPa ilma lekkeriskita

     • Kompaktne suurus: Säästab paigaldusruumi, ideaalne juhtkappidele ja kitsastele sisemistele masinaruumidele

     • Vastupidav materjal: PBT insenerplastist korpus + NBR-tihendusrõngas, löögi- ja korrosioonikindel pika kasutusea tagamiseks

4. Standardmudelite loend

5. Üldised tehnilised kirjeldused

6. Rakenduse stsenaariumid

     • Kasutuselevõtt reserveeritud pordi tihendus: sulgege kasutamata surumispordid masina kasutuselevõtu ajal, et vältida õhulekkeid; ühendage torud pärast testi lõppu

     • Varupordi sulgemine: tihendage klapisaarte ja kollektori liitmike varuavad (KQ2UD/KQ2UT), et blokeerida tolmu ja juhuslikku õhuleket

     • Ajutiselt blokeeritud vooluahela tihendus: sulgege ajutiselt deaktiveeritud silindriahelate pordid seadme hoolduse ajal, ilma et see mõjutaks teisi tööahelaid

     • Vaakumringi lekkevastane: sulgege vaakumseadmete kasutamata iminappade pordid, et säilitada stabiilne vaakumi tase

7. Kasutusmärkused

     •Ühilduvuse kontroll: valige rangelt kork, mis vastab pordi suurusele. Φ6 port aktsepteerib ainult KQ2C06; sobimatu suurus põhjustab tihendi rikke või ebaõnnestunud sisestamise.

     •Täielik sisestamine: lükake kork lõpuni porti, kuni kostub klõpsatus, mis kinnitab, et lõuad on lukustatud usaldusväärseks tihendamiseks.

     •Eemaldamisviis: Vajutage liitmiku vabastuskrae, tõmmates samal ajal korki väljapoole. Ärge tõmmake tugevalt, et vältida sisemiste lõualuude kahjustamist.

     • Töötingimuste piirang: ei sobi söövitava gaasi, kõrge temperatuuriga auru ja muude erivahendite jaoks, ainult tavaliste pneumaatiliste ja vaakumrakenduste jaoks.

     • Hooldus ja asendamine: Kui tihendusrõngas on vananenud või kahjustatud, vahetage kork tagasi, et vältida ebaõnnestunud tihendusest tingitud õhuleket.

8. Võrdlus: KQ2C Push-In kork vs keermestatud pistik
