KQ2W seeria pikendatud isaskeermega surutav küünarnukk

SOLH KQ2W seeria 90° pikendatud väliskeermega surupõlv, SMC KQ2W ekvivalentne pneumaatiline liitmik. Laiendatud varre konstruktsioon lahendab silindrite ja vaakumahelate mehaanilised häired. PBT korpus + nikeldatud messingniit, toetab PU/PA toru. Richge tehnoloogia stabiilse laovaru ja usaldusväärse tootmisega pneumaatiliste torude automatiseerimise projektide jaoks.

Saada päring

Tootekirjeldus

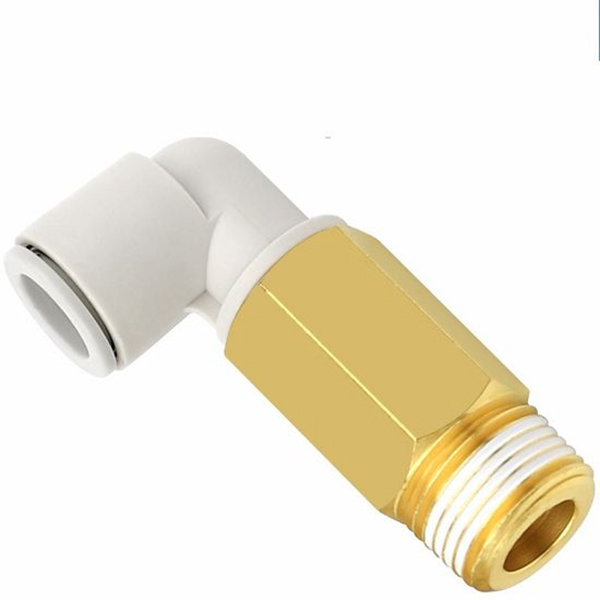

SOLH KQ2W seeria 90° pikendatud isakeermega surutav küünarnukk | SMC KQ2W ekvivalentne pneumaatiline liitmik

Kaubamärk: SOLH by Richge Technology | KQ2W pikendatud L-tüüpi ühe puutega küünarnukk

1. Toote ülevaade

KQ2W seeria on L-tüüpi pikendatud varrega surutav küünarnukk SOLH KQ2 pneumaatiliste liitmike perekonnast. 90° täisnurga konstruktsioon. Üks ots väliskeere (imperial R koonuskeere / meetriline M peenkeere), teine ots PU/PA pneumaatilise toru sisestamiseks. Seeriasse kuulub ka mitteredutseeriv pikendatud versioon KQ2Wxx-99, mõlemad otsad toruühenduseks torujuhtme pikendamiseks ja takistuste vältimiseks.

Põhiline eelis: Varre laiendatud konstruktsioon lahendab paigaldusruumi piirangud ja mehaanilised häired. Ühe puutega struktuur, tööriistavaba toru sisestamine ja eemaldamine. Plastikust korpus + messingist keermestatud osa, vananemisvastane, ühildub pneumaatiliste ja vaakumahelatega. SMC KQ2W seeria otseimpordi asendaja välismaiste projektide jaoks.

2. Mudeli koodi selgitus

Vorming: KQ2W □□ - □□S

KQ2W: L-tüüpi pikendatud küünarnuki seeriakood

□□: toru välisläbimõõt ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

Järelliide:01S02S/03S/04S: Imperial R väliskeere (1/8", 1/4", 3/8", 1/2")

M3GM5: Meetriline väliskeere M3 × 0,5 / M5 × 0,8
-99: Mitteredutseeriv pikendatud versioon, mõlema otsa sama läbimõõduga toruühendus, keermeta

3. Peamised tehnilised andmed ja materjal

Üksus	Parameeter
Korpuse materjal	PBT insenerplast, kõrge löögikindlus
Keerme osa	Nikkeldatud messing rooste vältimiseks
Tihendi materjal	NBR nitriilkummi
Ühilduv toru	PU toru, PA nailonist pneumaatiline toru
Töörõhk	0 ~ 1,0 MPa, kasutatav vaakumi jaoks
Töötemperatuur	-20 ℃ ~ +60 ℃
Ühendusmeetod	Sisselükkamine; vajutage vabastusrõngast toru sisestamiseks või eemaldamiseks

4. Täielik mudeliloend

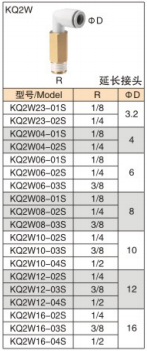

4.1 Imperial R keerme versioon (messingist keermega)

Mudel	Meeste niit R	Toru ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

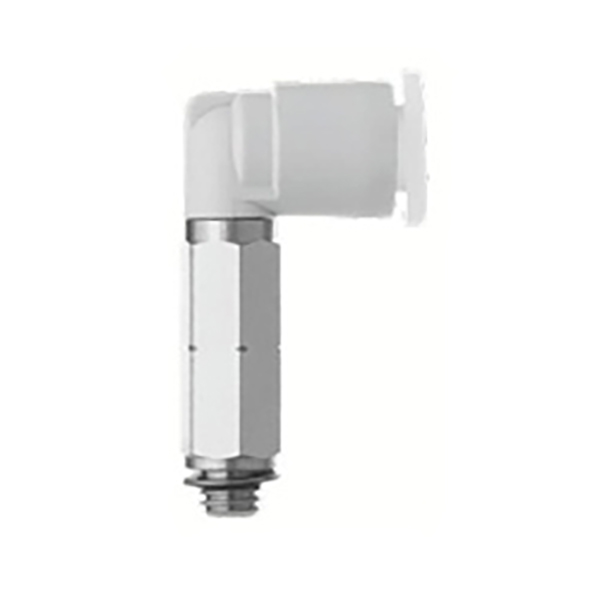

4.2 Metric M keerme versioon

Mudel	Meeste niit	Toru ΦD
KQ2W02-M3G	M3 × 0,5	2
KQ2W02-M5	M5 × 0,8	2
KQ2W23-M3G	M3 × 0,5	3.2
KQ2W23-M5	M5 × 0,8	3.2
KQ2W04-M3G	M3 × 0,5	4
KQ2W04-M5	M5 × 0,8	4
KQ2W06-M5	M5 × 0,8	6

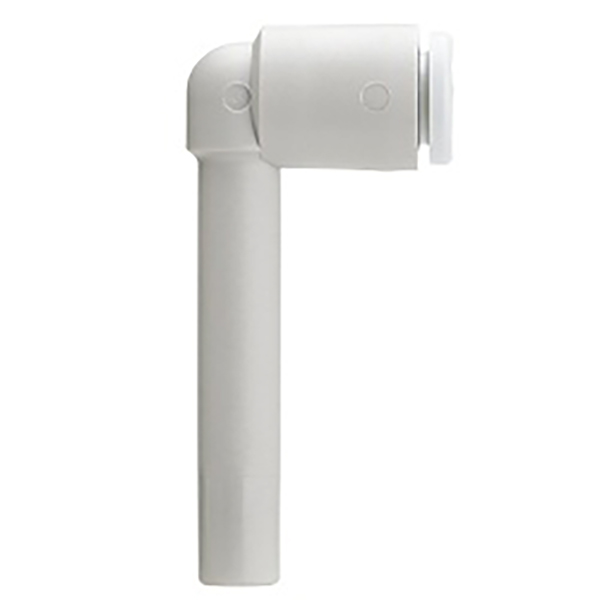

4.3 Mitteredutseeriv laiendatud versioon (torust torusse, keermeta)

Mudel	Port 1 ΦD	Port 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. Rakenduse stsenaariumid

• Vältige silindrite, vaakumgeneraatorite ja solenoidventiilide mehaanilisi häireid; pikendada ja suunata torujuhtme suunda

• 90° pikendatud torude marsruut kompaktsete automaatikaliinide robotvaakum-iminappide ahelate jaoks

• Otsene asendus originaalile SMC KQ2W, impordi asendus kulude vähendamiseks

6. Paigaldusmärkused

• Lõika torud vertikaalselt ja tasaseks, sisestage täielikult põhja, et tagada tihendus.

• PTFE-linti saab mähkida niididele; Ärge pingutage niite üle, et vältida liitmiku korpuse pragunemist.

• Toru eemaldamine: vajutage valget vabastusrõngast ja tõmmake toru üheaegselt väljapoole.
