KQ2X / KQ2XD seeria vähendav mitmesuunaline sissesurutav liitmik

SOLH KQ2X / KQ2XD seeria vähendav Y- ja mitmesuunaline sissesurutav liitmik | SMC ekvivalentne pneumaatiline splitter

Kaubamärk: SOLH by Richge Technology | SMC KQ2X / KQ2XD asendus, vähendav Y ja 4-suunaline sisselükkamisjagur

1. Toote ülevaade

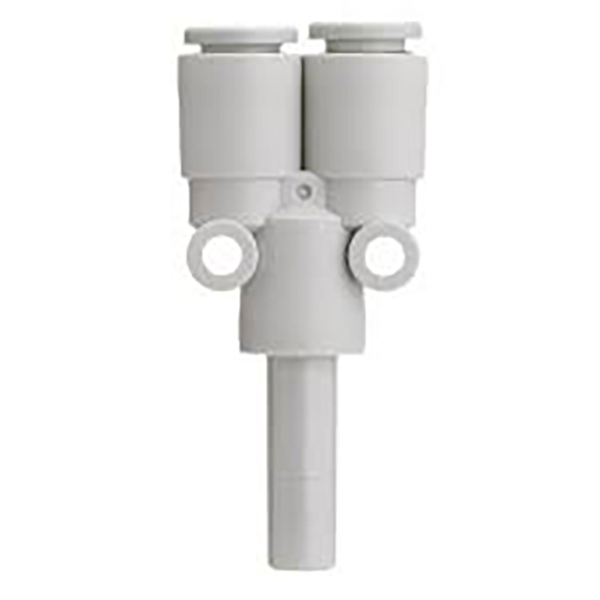

KQ2X-seeria: vähendav Y-tüüpi jaotur, 1 sisse 2 välja

     KQ2X on Y-kujuline 1-2-le surutav liitmik. Port ② on ühetüveline port; Port ① koosneb kahest identsest sisestuspordist. See jagab ühe sissetuleva õhuvoolu kaheks võrdse läbimõõduga väljundiks, millel on erineva suurusega sisse- ja väljalasketorud, vähendades ja torujuhtme hargnemist pneumaatiliste ahelate ja vaakumliinide jaotuse jaoks.

     Materjal: PBT plastikust korpus, NBR tihendusrõngad. Ühildub PU / PA pneumaatiliste torudega. Kiire push-to-connect koost, pole vaja PTFE-linti.

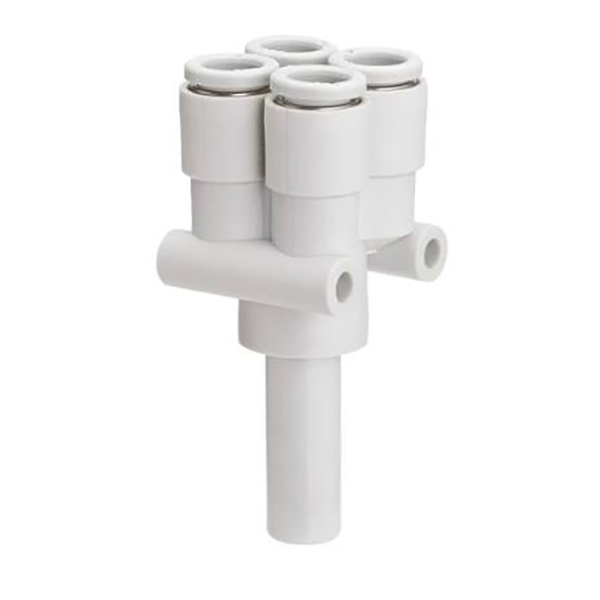

KQ2XD seeria: ristitüüpi 4-suunaline jaotur, 1 sisse 4 väljund

     KQ2XD on 1-4 vähendav mitme pordiga push-in liitmik. Port ② on ühetüveline port; Port ① sisaldab nelja identset sisestusporti. See jagab ühe õhuvarustuse neljaks võrdse läbimõõduga haruks, millel on vähendav disain, säästes paigaldusruumi. Ideaalne mitme jaamaga minivaakum- või pneumaatiliseks jaotamiseks.

Materjal sama, mis KQ2X: PBT korpus + NBR-tihendid, sisselükatav struktuur, ühildub PU ja nailonist õhutorudega.

2. Mudeli koodi selgitus

KQ2X seeria

  Vorming: KQ2XXX-XX
     Kaks esimest numbrit: kahe harupordi toru OD (port ①)
     Kaks viimast numbrit: peamise sisselaskeava varre välisläbimõõt (port ②)
     Näide: KQ2X04-06 → Port ①: kaks × Φ4 sisendporti; Port ②: Φ6 vars

KQ2XD seeria

   Vorming: KQ2XDXX-XX
     Esimesed kaks numbrit: nelja haru pordi toru OD (port ①)
     Kaks viimast numbrit: peamise sisselaskeava varre välisläbimõõt (port ②)
     Näide: KQ2XD04-06 → Neli × Φ4 porti pordis ①; Port ②: Φ6 vars

3. Peamised tehnilised andmed ja paigaldusjuhend

Paigaldusjuhised

     • Lõika torud nelinurkselt ja vertikaalselt, sisestage täielikult liitmikusse, kuni see istub.

     • Toru eemaldamiseks: vajutage esmalt vabastusrõngast, seejärel tõmmake toru välja.

Eristamise juhend

     • KQ2X: 1 sisselaskeava, 2 väljalaskeava (Y-tüüpi kahesuunaline jaotur)

     • KQ2XD: 1 sisselaskeava, 4 väljalaskeava (risti 4-suunaline jaotur)

Rakenduse stsenaariumid

     • Vaakumahela jaotus mitme iminapa jaoks automaatikas

     • Pneumaatiline haru väikeste rakiste, 3C ja pakkimisseadmete jaoks

     • Kompaktne kollektor mitme jaamaga minivaakummoodulitele

     • Robotiline otsaefektori õhuliini poolitamine väiksema jalajäljega
