KQ2Y-seeria Meeste Run-T-i surutav kinnitus

SOLH KQ2Y seeria Meeste Run Tee Push-in Fitting | Service Tee pneumaatiline pistik

Kaubamärk: SOLH by Richge Technology | SMC KQ2Y Ekvivalent Male Run Tee (Service Tee) ühe puutega kinnitus

1. Toote ülevaade

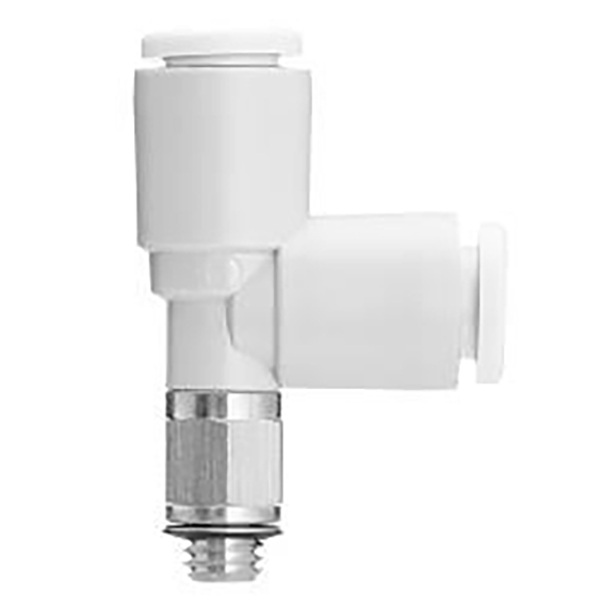

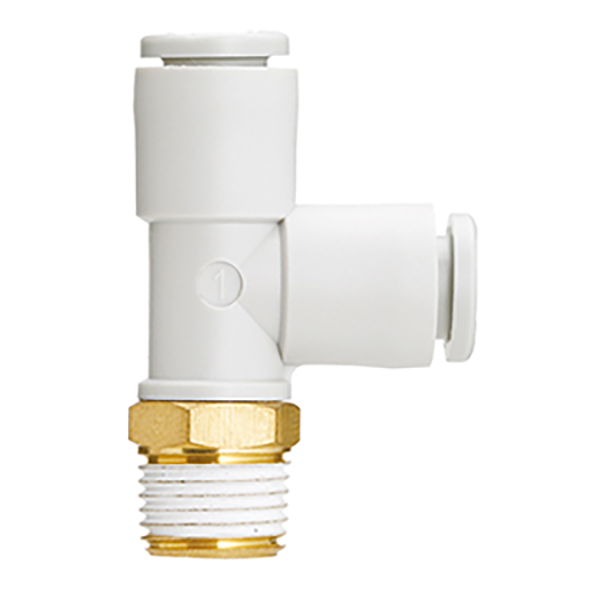

     KQ2Y on SOLH KQ2 ühe puutega liibumisriistade seeria Male Run Tee (üldtuntud kui Service Tee). Selle põhikonfiguratsioon on1 väliskeermega sisend + 2 võrdse läbimõõduga sisendväljundit. See hargneb kaks õhutoru otse peamisest keermestatud pordist ja on pneumaatilistes süsteemides üks enimkasutatavaid haruliitmikke.

2. Mudeli nimetamise reeglid

  Mudeli jaotuse näide:KQ2Y06-01AS
     KQ2: KQ2 seeria teise põlvkonna sisselükkamisliitmik (valge korpus)
     Y: Run Tee, väliskeermega T-tüüpi tee (1 keermega sisselaskeava, 2 sisselükkamisava)
     06: Toru välisläbimõõt sisselükatavate väljalaskeavade jaoks: φ6 mm
     01: väliskeerme spetsifikatsioon (R18; meetriline M3/M5/M6)
     V: Tihendi tihend korduvaks kokkupanekuks ja lahtivõtmiseks; S: Eelnevalt pealekantud keermetihendus, mittekorduvkasutatav; N: Nikkeldatud korrosioonikindel

  Näide:KQ2Y04-M5A → M5 väliskeermega sisend, kaks φ4 mm sisselükkamisavad, tihendi tihend.

3. Struktuur ja põhifunktsioonid

  3.1 T-tüüpi struktuur (1 sisend, 2 väljund)

     • Sisselaskeava: Väliskeere (Metric M / Imperial R), ühendatakse ventiilide, õhusilindrite ja magistraaltorudega

     • Väljundid: 2 võrdse läbimõõduga sisestusporti PU/nailontorude jaoks, tööriistavaba ühendus

     • Keermeotste toed360° pöörlemine. Suunamist saab pärast paigaldamist vabalt reguleerida, et vältida torude keerdumist.

  3.2 Peamised eelised

     • Teenindussõbralik disain: Põhitoru pole vaja lõigata. Ühendage otse keermestatud pordist, et vooluahelat oleks lihtne lisada ja hooldada.

     • Kompaktne ja kerge: PBT plastikust korpus + nikeldatud messingniit, väike jalajälg ja väike kaal.

     • Vaakumiga ühilduv: Töötab alates -100kPa vaakumist kuni 1.0MPa positiivse rõhuni, sobib vaakumahelatele.

     • Kõrge tihendusvõime: NBR tihendusrõngas. A-tüüpi tihend võimaldab korduvat lahtivõtmist; Tüüp S eelkattega hermeetik hoiab ära lekke.

     • Lihtne toru vabastamine: Ümmargune vabastusnupp. Vajutage toru eemaldamiseks ilma toru välisseina kahjustamata.

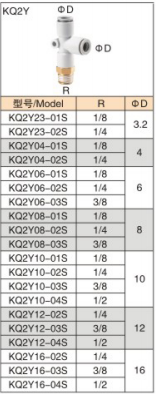

4. Mudelite ja spetsifikatsioonide loend

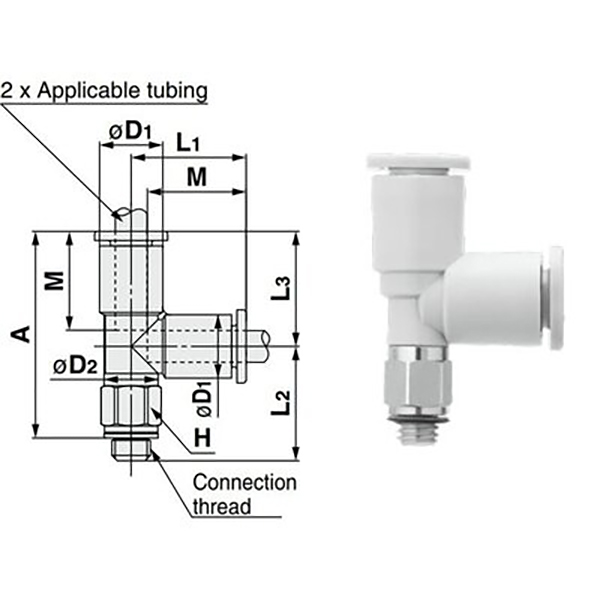

  4.1 Meetriline keerme (M3/M5/M6)

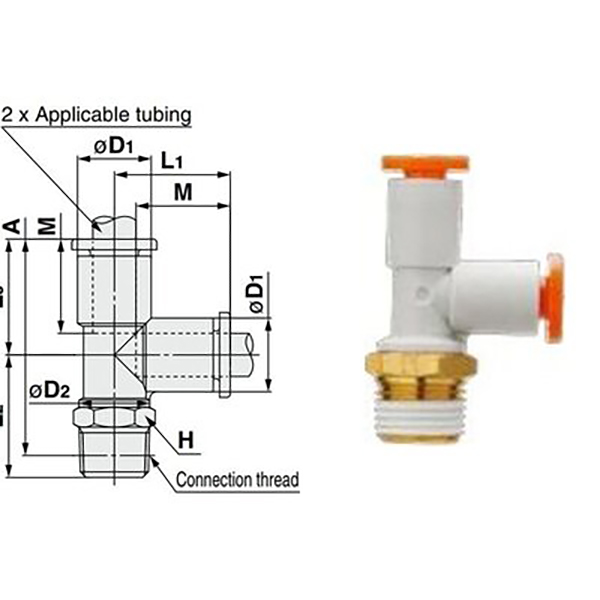

  4.2 Imperial torukeere (R1/8 ~ R1/2, tööstusstandard)

5. Üldised tehnilised kirjeldused (KQ2-seeria standard)

6. Valiku võrdlus: KQ2Y vs KQ2D vs KQ2T

7. Valiku- ja paigaldusjuhised

  Valikujuhend

     • Haru solenoidklapist / silindri väliskeerme pordist → KQ2Y (nt KQ2Y06-01AS)

     • 1-2 jagatud toru keskel, madal müratase → KQ2D

     • Standardne täisnurkne poolitus, kulutundlik projekt → KQ2T

  Paigaldamise märkused

     • Lõika torud lamedaks ilma rästideta. Õhulekke vältimiseks sisestage toru täielikult, kuni kuulete klõpsatust.

     • Tüüp A (tihend) saab korduvalt lahti võtta; Tüüp S (eelkattega hermeetik) vajab pärast lahtivõtmist uuesti tihendamist.

     • Vaakumrakenduste jaoks valige stabiilse vaakumitaseme säilitamiseks NBR-tihendiga A-tüüp.

8. Tüüpilised rakendused

     • Solenoidventiili väljalaskeava hargnemine: KQ2Y06-01AS, mis on paigaldatud 5/2-suunalise solenoidklapi R1/8 porti, et toita kahte õhusilindrit.

     • Sünkroniseeritud silindri juhtimine: KQ2Y08-02AS peamises R1/4 keermestatud pordis, et jagada kaheks φ8 toruks kahe silindriga sünkroonseks käivitamiseks.

     • Vaakumahela moderniseerimine: hargnemine vaakumgeneraatori peakeerepordist vaakum-iminappideni, lihtne hooldada ja muuta.
