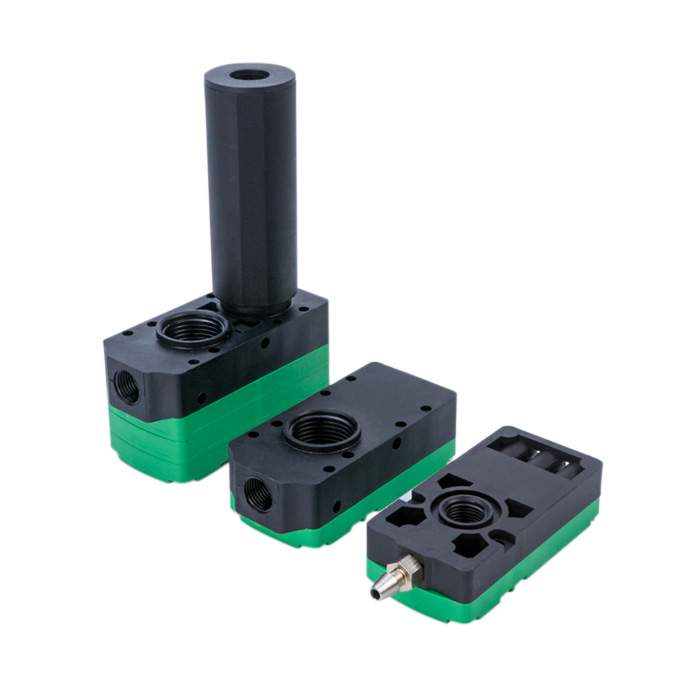

PBM/PBX seeria mitmeastmeline vaakumgeneraator

PBM / PBX seeria mini mitmeastmeline mitme energiaga vaakumväljaviske | Piab stiilis virnastatav vaakumgeneraator

Kaubamärk: SOLH by Richge Technology | Üliõhuke virnastatav 2-astmeline Venturi vaakumgeneraator

1. Toote ülevaade

   PBM / PBX on Piab-stiilis mini-kaheastmelised hajutavad mitmeastmelised vaakumgeneraatorid, tuntud ka kui mitme energiaga vaakumgeneraatorid. Neil on modulaarne virnastatav disain ja üliõhuke kerge korpus. PBM on standardne sisseehitatud summuti versioon, samas kui PBX on kombineeritud välise summutitüüp. Saadaval kolm funktsionaalset versiooni: A-tüüpi klapita, B-tüüpi toiteventiiliga, C-tüüpi täisenergiaga integreeritud mudel.

  Südamiku paigutus: kompaktne jalajälg, väike õhukulu ja suur imemisvool. Toetab mitmekihilist kollektori virnastamist sõltumatu juhtimisega mitme iminapa jaoks. Ideaalne EOAT-robotile, kaubaalustele ja vahtplastist iminappadega poorsetele toorikutele.

      • PBM Standard Mini: Sisseehitatud summuti, õhuke korpus, madal müratase, sobib üksikuks või virnastatud komplektiks

      • PBX X-mini ühendi tüüp: eemaldatav väline summuti kassett, kõrgem ülima vaakum, suurem vooluhulk ja parem soojuse hajumine, mõeldud suure tsükliga pidevaks tööks

  Suuruse klassid: 5 / 10 / 20 / 30. Arv tähistab samaväärset vaakumpumba võimsust (0,05–0,3 kW). Funktsionaalsed versioonid: Põhiline klapita, B integreeritud toiteventiil, C täis mitme energiaga mudel (toiteklapp + katkestusventiil + vaakumrõhu tuvastamine + reguleeritav vaakumi katkestusdrossel).

2. Mudeli kodeerimise reegel

  Näide: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: standardne minitüüp sisseehitatud summutiga

￮ PBX: X-mini tüüp koos välise summuti kassetiga

     • 10: suuruse kood (5/10/20/30)

￮ 5: mikro väike vool, väikesed komponendid

￮ 10: Väike-keskmine vool, 3C väikesed osad

￮ 20: Keskmise vooluga bestseller, papp, kile ja vaht iminapp

￮ 30: suur vooluhulk, suure pindalaga poorne leht ja kaubaalustele paigutamine

     • A/B/C: Funktsionaalne versioon

￮ V: Klapita põhiseade, ainult generaatori korpus, mida juhib väline solenoidventiil

￮ B: ühe ventiiliga versioon, sisseehitatud toitesolenoidklapp, valikuline ühesuunaline rõhuhoidmisventiil, loomulik vaakumvabastus

￮ C: täisenergiaversioon, toiteventiil + vaakumi katkestusventiil + digitaalne vaakumsurvelüliti + reguleeritav puhumisklapp

     • K1: Klapi kombinatsiooni kood, K1 = tavaliselt suletud toiteventiil + tavaliselt suletud katkestusventiil

     • 5/6: Mähise pinge: 5=DC24V, 6=DC12V

     • L/M: Traadijuhtme spetsifikatsioon

     • FN: rõhulüliti väljund (NPN/PNP, ühik valikuline kPa/inHg)

  Tellimisnäide: PBM20-C. Määratlus: PBM standardne sisseehitatud summuti, suurus 20, C-tüüpi täisenergiamudel, integreeritud toite- ja katkestusventiil, reguleeritav vaakumi katkestus ja vaakumi tuvastamise häire.

3. PBM VS PBX põhierinevus

4. Versiooni A/B/C funktsioonide võrdlus

5. Tehniliste kirjelduste kokkuvõte

  Jõudlus @0,5 MPa toiterõhk

6. Valikujuhend

  Valige PBM või PBX

     • ✅ PBM: piiratud paigaldusruum, robot EOAT, regulaarne katkendlik tsükkel, väljaulatuvat summutit pole vaja

     • ✅ PBX: vahust iminapp, poorne karp, pikk pidev töö, vaja on suuremat vooluhulka ja vaakumit

  Valige versioon A / B / C

     • ✅ Versioon C Multi-Energy: Robotirakendus, kiire väljapuhumisvabastus + puuduvate osade tuvastamise häire, väliste ventiilide ja torustike vähendamine (eelistatud)

     • ✅ Versioon B: Piiratud eelarve, ärapuhutav vaakumvabastus, toorik vabaneb omakaalu tõttu

     • ✅ Versioon A: Fikseeritud kinnitus olemasoleva välise solenoidklapiga, madalaim hankekulu

  Virnastatava kollektori funktsioon (PBM/PBX peamine eelis)

     PBM5 võib virnastada kuni 16 kihti; PBM10 toetab kuni 12 kihti. PBX jagab sama virnastamisvõimalust. Iga kiht omab sõltumatut vaakumahelat ilma vastastikuste häireteta, jagades ühte peamist õhuvarustust. Parim valik mitme jaama ülekande ja mitme düüsiga moodulite jaoks.

     Tihendi materjal: NBR üldtingimuste jaoks; FKM toidukvaliteediga või happe/leelise söövitava keskkonna jaoks.

7. C-tüüpi mitme energiaga mudeli pneumaatiline vooluahel

     Õhuallikas → AFC õhufilter (õliudu keelatud) → AR rõhuregulaator → PBM/PBX-C õhuvarustusport; Vaakumport → ZFC vaakumfilter → iminapp. PLC-ga ühendatakse kaks DC24V signaalijuhet: üks vaakum-adsorptsiooni juhtimiseks, teine ​​​​reguleeritava väljapuhumisvaakumi katkestuse jaoks. Vaakumi tagasisidesignaali kasutatakse puuduva/kukkunud tooriku tuvastamiseks.

8. Märkused kasutamise kohta

     • Õhuvarustus peab olema kuiv ja filtreeritud, õliudu määrdeseade keelatud. Õli saastumine ummistab kaheastmelised pihustid.

     • ZFC vaakumfilter tuleb paigaldada vaakumtorustikku. Tolm blokeerib kergesti düüsid ja vähendab imemisjõudu.

     • PBX välise summuti kassett peab olema täielikult paigaldatud; selle eemaldamine tekitab äärmiselt valju müra.

     • Reguleerige C-tüüpi vaakumi katkestusgaasi aeglaselt. Liigne avamine puhub õhukese kile ja paberi toorikud minema.

     • Mitme üksuse virnastatud kollektori koostu jaoks suurendage peamist õhuvarustustoru, et stabiliseerida rõhk kõigis seadmetes.

     • Lai temperatuuritaluvus; tagage madala temperatuuriga tingimustes õhuallika jäätumise puudumine.
