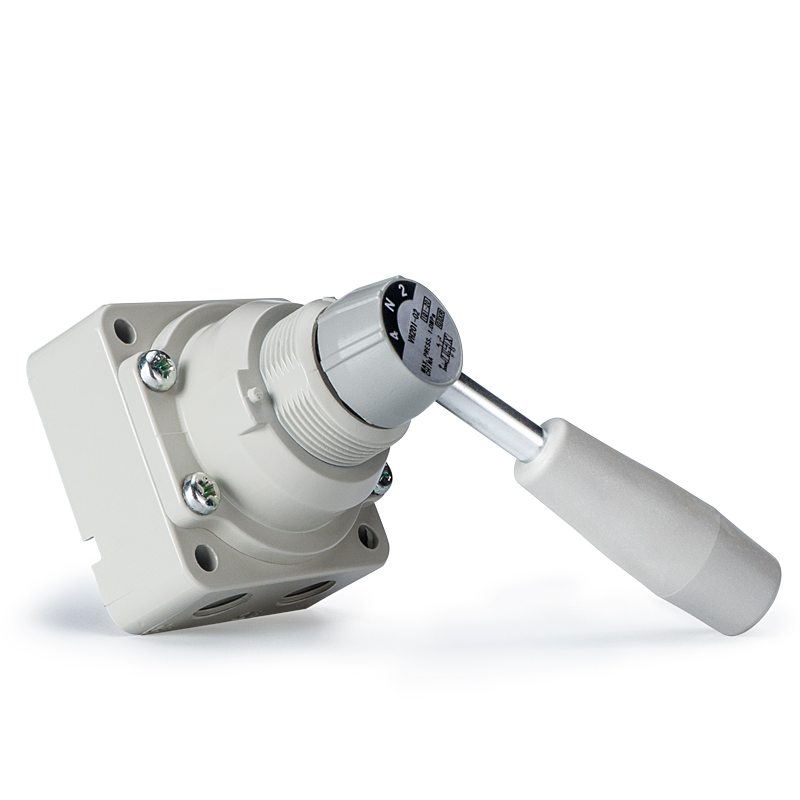

SOLH VH-seeria 4-suunaline 90° käsitsi pöörlev käsiventiil lülitab õhuringlusi pöörleva käepideme abil, kolme valikulise keskfunktsiooniga: 3-asendiline keskne väljalaskeseade, 3-asendiline keskmine väljalasketoru ja 2-asendiline tüüp. Täpne pöörlev pooli tihend tagab ülimadala siselekke, sellel on tsingisulamist / survevalualumiiniumist korpus ja määrdevaba pikk kasutusiga ning sisseehitatud mehaaniline asendilukk, et vältida juhuslikku kasutamist. See toetab külgmiste ja alumise pordi torustike paigutust, mis on saadaval paneeli süvistamiseks või otseseks korpuse kinnitamiseks, pordi suurustega Rc1/4" kuni 1" ja maksimaalne töörõhk 0,7–1,0 MPa. Keskel suletud versioon hoiab silindri kinnitussurvet seiskamise ajal, samal ajal kui keskmine väljalaskesüsteem vabastab rõhu ohutuks hoolduseks. Laialdaselt kasutatav käsitsi silindrite tagurdamiseks, seadmete kasutuselevõtuks ventileerimiseks, avariiõhuallika isoleerimiseks, poolautomaatse masina käsitsi juhtimiseks ja pneumaatilisteks katsepinkideks.

SOLH VM1 (VM100) miniatuurne 2/3 pordiga mehaaniline klapp on täielikult asendatav samaväärsete SMC mudelitega. Tänu kompaktsele ja usaldusväärsele tihendistruktuurile on sellel ülikitsas 11 mm laius ja ainult 60 g kaal, mis võimaldab masinasse hõlpsalt sisestada ja tihedalt virnastada. Töörõhk on vahemikus -100 kPa vaakum kuni 1,0 MPa positiivne rõhk, määrdevaba disain, suurepärane tihedus ja tugev tolmukindlus. Saadaval on mitu keermevalikut, sealhulgas M5, Rc1/8, NPT1/8 ja G1/8, mis toetavad külgmise ja alumise pordi torustiku paigutust. Pakutakse tervet seeriat vahetatavate täiturmehhanismide päid: standardne/lühike kolb, sirge/lühike/ühesuunaline tagasilöögivastase rulli hoob, lame surunupp, kollase seene hädaseiskamine, roheline indikaatornupp, hingede hoob ja lukustatav pöördnupp koos täielike NC/NO 2- ja 3-pordiliste variantidega. Laialdaselt kasutatav silindri käigu piiri tuvastamisel, käsitsi käivitamisel, turvahädablokeeringul, mini rakiseseadme õhulülititel ja vaakumkäivitusahelatel, toimib universaalse mehaanilise õhusignaali päästikuna kompaktsete automaatikaseadmete jaoks.

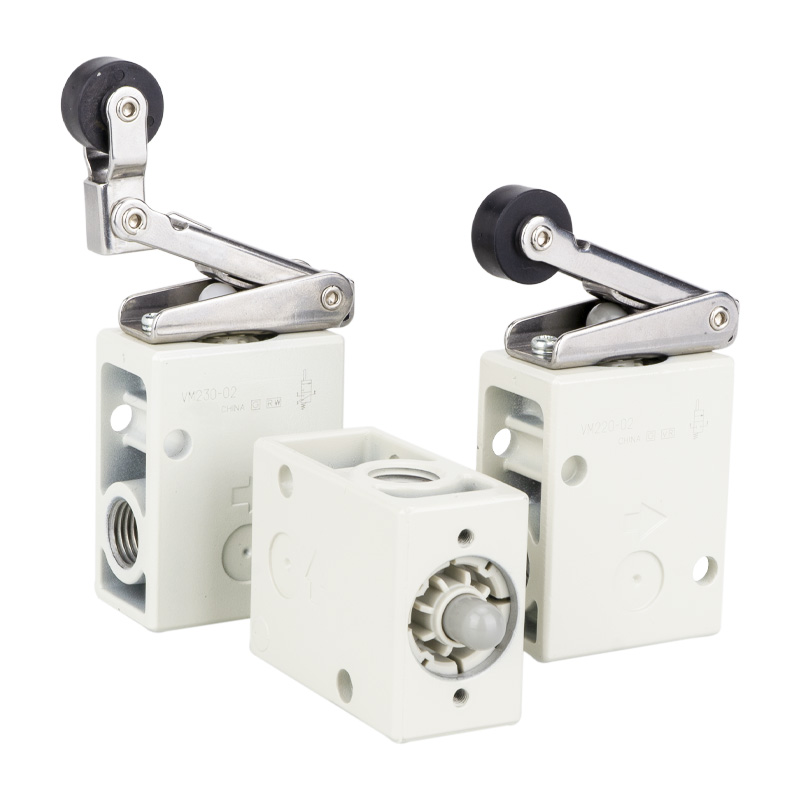

SOLH VM2 (VM200) keskmine mehaaniline klapp on täielikult asendatav sobivate SMC mudelitega. Keskmise pistikukonstruktsiooniga Cv=0,87 voolukoefitsiendiga selle vooluvõimsus on umbes 8 korda suurem kui mini VM1 seerias, mis on varustatud standardse Rc1/4 pordi ja valikuliste NPT/G1/4 keermetega. See töötab rõhu all 0–1,0 MPa ja ei ühildu vaakumiga, kasutades määrdevaba kulumiskindlat tihendit ja tugevat metallkorpust. Saadaval on külgmiste ja alumise pordi torustiku paigutused, mida toetab vahetatavate täiturmehhanismide täielik valik: standardne POM-rull / karastatud terasest kulumiskindel rullhoob, ühesuunaline tagasilöögivastane rull, sirge kolb, lame nupp, kollase seene hädaseiskamispea, roheline indikaatornupp ja lukustatav hingenupp. Karastatud terasest rullvariant sobib rasketele ja kulumiskindlatele tootmisliinidele. Laialdaselt kasutatav silindrite ja liuglaua käigupiiri tuvastamiseks, seadmete käsitsi käivitamiseks, rakiseseadme õhulülitamiseks ja ohutusavariilukustamiseks, see toimib peavoolu mehaanilise õhupäästikuna pakendi-, tekstiili-, trüki- ja üldautomaatika tootmisliinidel.

SOLH VM4 (VM400) keskmine 3-pordiline mehaaniline klapp on täielikult asendatav samaväärsete SMC mudelitega, mis paiknevad mini-VM1 ja suure vooluhulgaga VM2 seeriate vahel. Selle põhieelis seisneb ühilduvuses kogu rõhuvahemikuga alates -100 kPa vaakumist kuni 1,0 MPa positiivse rõhuni – see funktsioon pole VM2 puhul saadaval. See kasutab standardset Rc1/8 porti koos valikuliste NPT/G1/8 keermetega ja Cv=0,38 vooluvõimsusega, toetades külgmiste ja alumise pordi torustiku paigutust. Tugeva metallkorpusega ehitatud see talub 1000 m/s² lööke ja tugevat vibratsiooni, sobib karmide raskeveokite tootmisliinidele, määrdevaba tolmukindla tihendiga, mis tagab pika kasutusea. Kaasas on täielik vahetatavate täiturmehhanismide komplekt: standardne / karastatud kulumisvastasest terasest rullhoob, ühesuunaline tagasilöögivastane rull, sirge kolb, mitmevärvilised seente hädaseiskamisnupud, 2/3-positsioonilised pöördnupud, lukustatavad surunupud ja lülitushingede hoovad. Laialdaselt kasutatav silindri- ja liugurlaua käigupiiri tuvastamisel, vaakum-adsorptsiooni-/vabastusahelates, seadmete käsitsi käivitamisel, masina ohutuse avariiblokeeringul ja rakiseseadme ümberlülitamisel, see on ideaalne keskmine mehaaniline päästikventiil töötingimuste jaoks, mis nõuavad vaakumiga ühilduvust ja tugevat löögikindlust.

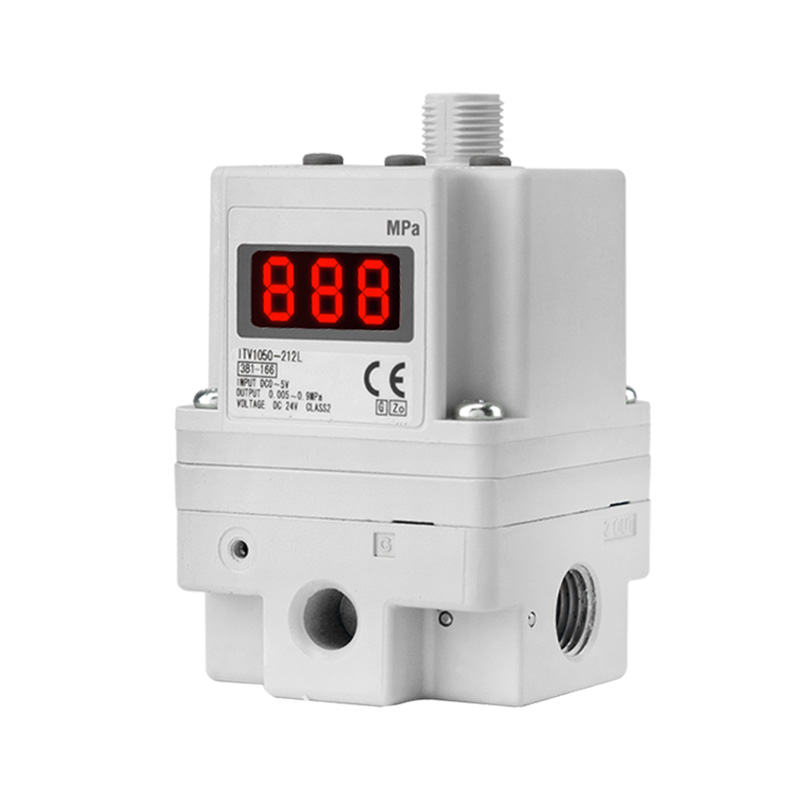

SOLH ITV suure vooluhulgaga elektropneumaatiline proportsionaalventiil on täielikult asendatav samaväärsete SMC mudelitega. Kasutades suletud ahela rõhu tagasisidesüsteemi, aktsepteerib see DC0–10 V pinget, 4–20 mA voolu analoogsignaale ja valikulist väljasiini sidet, sealhulgas CC-Link, PROFINET, EtherNet/IP, et saavutada astmeteta ja ülitäpse õhurõhu kaugreguleerimine ±1% FS-juhtimistäpsusega ning IP65 tolmu- ja pritsmekaitsega. Kolm seeriat hõlmavad erinevaid vooluvahemikke: ITV1100 väikese vooluhulga jaoks, ITV2100 universaalse keskmise voolu jaoks ja ITV3100 suure vooluhulga jaoks kuni 4400 L/min ANR, reguleeritava rõhuga vahemikus 0,005 kuni 0,9 MPa. See toetab Rc/NPT/G keermeid ja sisestusliitmikke, sisseehitatud LED-digiekraani ja enesediagnostika häiret DC24V madala toiteallika all. Laialdaselt kasutatav suure avaga silindrite käivitamiseks, kile ja traadi pideva pinge juhtimiseks, pooljuhtide ja optiliste täppisprotsesside jaoks, automaatseks väljastamiseks ja katmiseks, keevitus- ja neetimisseadmete mitmeastmeliseks rõhulülitamiseks, mitme manuaalse regulaatori asendamiseks, et teostada digitaalset tsentraliseeritud rõhu juhtimist automatiseeritud tootmisliinidel.

SOLH XTO674 ja INA14 sisseehitatud tagasilöögiklappidel on sama struktuurne platvorm ülimadala 0,01 MPa pragunemisrõhuga, mis ühildub nii suruõhu kui ka puhta veega, et tagada tagasivoolu kaitse vaakum- ja madalrõhuga vedelikutorustikes. XTO674 on messingist valmistatud krüogeenne versioon, mis töötab kuni -30 ℃; INA14 standardseeria pakub messingist või SUS304 roostevabast terasest korpust, mis on varustatud standardsete NBR-tihendite ning valikulise õli- ja kõrge temperatuurikindla FKM-i ja ilmastikukindlate CR-tihenditega. Voolunoolega märgistusega kompaktse sisekeermega konstruktsiooni saab paigaldada otse torujuhtmetesse ilma täiendavate sulgudeta, vältides tõhusalt vaakumi kadu ja vastupidist õhuvoolu, kui see on paigaldatud vaakumgeneraatorite ja iminappade vahele. Kahel seerial on identsed üldmõõtmed ja keermesuurused otseseks väljavahetuseks ilma torude muutmiseta, mida kasutatakse laialdaselt krüogeensetes seadmetes, vaakumtootmisliinides, korrosioonikindlates kõrge temperatuuriga vedelikuahelates ning üldistes pneumaatilistes ja veetorustikes ühesuunalise rõhu säilitamiseks ja tagasivoolu vältimiseks.

SOLH HLH üliõhuke külgmine L-rööpa lineaarne liugursilinder kasutab paigaldusruumi säästmiseks integreeritud ühepoolset tsirkuleerivat kuuljuhikut koos õhukese madala profiiliga korpusega, kahetoimelist pneumaatilist liugurit, mis on mõeldud väikese koormuse täpsusega positsioneerimiseks. Ava suurus on vahemikus 6, 10, 16 kuni 20 mm standardsete käigupikkustega 5–60 mm, töörõhk 0,15–0,7 MPa ja töötemperatuur -20 ℃ kuni 70 ℃. Silindri korpusel on 4-suunalised kinnitusavad ja 3-poolsed õhupordid paindliku torustiku paigutuse jaoks. Kelk on varustatud kinnitusavade ja positsioneerimistihvtide avadega ülemisel ja esipinnal. Standardvarustuses on sisseehitatud magnetrõngas, millel on kaks külgmist pilu magnetiliste pilliroolülitite paigaldamiseks. Kolvivarda ja kelgu vaheline ujuv liigend välistab külgkoormuse ning tagab suurepärase sirguse ja pöörlemisvastase täpsuse. Võrreldes kahe siiniga HLQ seeriaga, on HLH-l kitsas kitsas ruumis õhem kontuur, mida kasutatakse laialdaselt 3C ja pooljuhtide minikontrolli rakistes, kergetes tõuke-kinnitusseadmetes ja kompaktsetes automaatikaseadmetes edasi-tagasi liikuvates positsioneerimismehhanismides.

SOLH HLQ / HLQL kahevõllilised liugsilindrid kasutavad tsirkuleerivaid kuuli lineaarseid juhikuid, sealhulgas HLQ kompaktset standardversiooni koos küljele paigaldatud silindriga ja ülijäika sümmeetrilise HLQL mudeliga. Aukude suurus on 6–25 mm ja käik 10–150 mm. Kahe paralleelse kolvivarda konstruktsioon tagab tugeva tõukejõu ning suurepärase väände- ja pöörlemisvastase jõudluse. Sisseehitatud ujuv liigend kolvi ja liuguri kelgu vahel tasakaalustab ekstsentrilisi külgkoormusi. Alusel on 3-suunalised kinnitusavad, liugkelgul on aga mitmepinnalised kinnitusavad ja positsioneerimistihvtid; külgmised pilud magnetiliste pilliroo lülitite ja sisseehitatud magneti jaoks on standardvarustuses. Saadaval on mitu puhvrivalikut: topelt/üks reguleeritav õhupuhver, hüdrauliline amortisaator ja välised stoppplokid sujuvaks edasi-tagasi liikumiseks ja suure korduspositsioneerimise täpsuseks. HLQ sobib keskmise ja väikese koormaga piiratud ruumiga, samas kui sümmeetriline HLQL talub suuri koormusi ja tugevat ekstsentrilist nihet. Laialdaselt kasutatav automaatseks ülekandeks, täppisklambriks ja lineaarseks positsioneerimiseks 3C-s, pooljuhtide montaaži- ja testimisseadmetes.

Kahevõllilised SOLH HLS / HLSL liugsilindrid kasutavad joonkontaktiga ristrullijuhikuid, mis tagavad palju suurema jäikuse, korduva positsioneerimise täpsuse ja ekstsentrilise koormuse vastupidavuse kui HLQ kuuljuhikumudelid. Saadaval on kaks varianti: standardne HLS koos küljele paigaldatud kompaktse silindriga keskmise ja väikese koormuse jaoks ilma tõsise nihketa; sümmeetriline HLSL koos tsentreeritud silindriga ja kahe paralleelse rulliga raskete koormuste, suure ekstsentrilise pöördemomendi ja ülitäpsete nõuete jaoks. Avamõõdud katavad 6–25 mm ja käigud 10–150 mm. Topeltkolvivardad tagavad võimsa tõukejõu ja väändevastase jõudluse, samas kui sisseehitatud ujuvliigendid kõrvaldavad külgsuunalise läbipainde pinge. Alus toetab 3-suunalisi kinnitusavasid, liugkelk sisaldab mitmepinnalisi kinnituskeere ja positsioneerimistihvte ning standardvarustuses on magnetrõngas ja anduripesad. Reguleeritavad õhupuhvrid, hüdraulilised amortisaatorid ja välised mehaanilised tõkked on valikulised lisaseadmed. Töötemperatuur on vahemikus -20 ℃ kuni 70 ℃. Laialdaselt kasutatav pooljuhtide, meditsiiniautomaatika, tööpinkide rakiste ja muude raskeveokite ülitäpse ülekande- ja kinnituspositsioneerimisjaamades.
