Juhtventiil

SOLH 7V kompaktne pilootjuhitav solenoidventiil sisaldab täielikke 5/2- ja 5/3-suunalisi variante, mis hõlmavad ühe spiraaliga vedru tagasivoolu, topeltpooliga lukustust ja kolme keskfunktsiooni: keskel suletud, keskel väljatõmbe, keskrõhu juurdevoolu. Sellel on integreeritud sisemine tsentraliseeritud väljalasketoru disain, mille vooluvõimsus on umbes 30% suurem kui traditsioonilistel 4 V seeria ventiilidel, lülitusreaktsioon ≤50 ms ja maksimaalne töösagedus kuni 5 Hz. Ülimadala võimsusega mähised toodavad pidevaks pingestamiseks vähem soojust, alalisvoolutarbimisega 0,7 W ja vahelduvvooluga 1,1 VA. Pakutakse täissuuruses valikut M5-st kuni 3/8"-ni, mis toetab nii standardseid keermeporte kui ka sisselükatavaid kiirliitmikke. Klappe saab paigaldada üksikult või virnastada mitme jaamaga alumiiniumkollektoritele, et säästa kapis ruumi ja lihtsustada peamist õhutorustikku. Töörõhu vahemikud 0,15–0,8 MPa töötemperatuuriga -20 ℃, survevalu pikk kasutusiga alumiiniumist ventiil -20 ℃ ~ 70 kasutatakse silindri suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks kõigil automatiseeritud tootmisliinidel.

SOLH SY-seeria pilootjuhitav 5-pordiline solenoidventiil on täielikult vahetatav sobivate SMC-ventiilidega, sealhulgas SY3000 mini, SY5000 keskmise mainstream, SY7000 suur ja SY9000 eriti suured mudelid. See pakub täielikke vooluringi valikuid: 5/2 ühe-/kahepoolilist ja 5/3 kolmeasendit koos keskel suletud, keskmise väljalaske ja keskmise rõhu etteande funktsioonidega. Standardsed 0,35 W mähised ja valikulised 0,1 W ülimadala võimsusega energiasäästumähised toodavad vähe soojust pidevaks pingestamiseks. Sisemine pilootversioon töötab 0,1–0,7 MPa, samas kui väline pilootvariant toetab -100 kPa vaakumkeskkonda. Vahetihendiga pool jõuab kuni 200 miljoni lülitustsüklini. Õhuavad on paigutatud küljele, üla- ja allapoole painduvate torude suunamiseks. Ventiilid kasutavad pistikühenduse konstruktsiooni, mis ühildub SS5Y kollektori klapisaartega, võimaldades ühe ventiili hooldamist ilma kogu panka lahti võtmata, IP65 pistikühenduse ja IP67 kollektori aluse reitinguga. Optimeeritud sisemised torud tagavad umbes 80% suurema voolu kui vanad ventiilid ja sisseehitatud pilootfiltri võrk hoiab ära pooli kinnijäämise tolmust. Laialdaselt kasutatav silindrite suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks pooljuhtide, autode keevitamise, pakendamise ja meditsiinilise automaatika seadmetes.

SOLH 2S-seeria 2/2-suunalised normaalselt suletud vedeliku solenoidventiilid sisaldavad kahte täisliini: otsese toimega väikese avaga 030/050 mudelid ja pilootjuhitavad suure avaga 150–500 variandid puhta vee, suruõhu, jahutusvedeliku, määrdeõli ja nõrgalt söövitava vedeliku torujuhtmete automaatseks sisse- ja väljalülitamiseks. Otsetoimega versioon võimaldab nullrõhu käivitamist ilma minimaalse diferentsiaalpiiranguta, sellel on kompaktne suurus, universaalne paigaldussuund ja millisekundiline kiire lülitus, mis sobib ideaalselt madala rõhuga mikrovoolurakenduste jaoks, nagu ühe punktiga tööpinkide jahutamine, 3C mikroõhu/vee harud ja minipuhastusseadmed. Pilootjuhitav tüüp nõuab täielikuks avamiseks minimaalset 0,05 MPa rõhuerinevust, tagab ülisuure voolu madala võimsusega madala kuumusega mähistega, sobib õhukompressori äravoolupeade, peamiste pihustusveetorustike ja suure vooluga tsirkuleerivate veetöötlustorustike jaoks. Standardsed NBR-nitriilkummist tihendid on varustatud valikuliste happe- ja kuumaveekindlate EPDM-i toidukvaliteediga tihenditega. Saadaval on mitme rahvusvahelise keermega standardid (PT/G/NPT) ja ülemaailmsed universaalsed poolipinged (DC12/24V, AC24/110/220V), mida toetavad DIN-pistiku ja juhtmejuhtme juhtmestiku valikud. Kuumuskindlad mähised võimaldavad pikaajalist pidevat pingestamist. Valikujuhend: otsetoimiv tüüp torujuhtmetele, mille staatiline rõhk on alla 0,05 MPa ja väikese haruvooluga; Pilootjuhtimisega versioon G1/2 ja kõrgematele peakollektoritele stabiilse kõrgsurve ja suure tsirkulatsioonivooluga. EPDM-tihend on kohustuslik kuuma vee ja toiduainete jaoks mõeldud vedela keskkonna jaoks.

SOLH 2W seeria 2/2-suunaline normaalselt suletud vedeliku solenoidventiil täismessingist korpusega sisaldab väikese avaga otsetoimega 030/050 mudeleid ja suure avaga pilootjuhtimisega 150–500 variante, mis on mõeldud puhta vee, suruõhu, lõikamisjahutusvedeliku, määrdeõli ja nõrgalt söövitavate vedelikutorude automaatseks sisse- ja väljalülitamiseks. Otsetoimega versioon realiseerib nulli diferentsiaalrõhu käivitamise ilma minimaalse töörõhu piiranguta, sellel on kompaktne suurus, universaalne paigaldussuund ja millisekundiline kõrgsageduslik lülitus, mis sobib ideaalselt madala rõhuga mikrovooluharude, vaakum-abiveekontuuride ja väikeste tööpinkide ühepunktijahutuse jaoks. Pilootjuhitav tüüp nõuab minimaalset diferentsiaalrõhku 0,05 MPa, tagab ülisuure voolu väikese võimsusega madala temperatuuriga mähistega, sobib õhukompressori peamiste äravoolutorustike jaoks, üldmontaaži peamiste pihustusveekontuuride ja suure vooluga tsirkuleerivate torustike jaoks veetöötlussüsteemide jaoks. Standardsed NBR-nitriilkummist tihendid on varustatud valikuliste kuuma- ja happekindla EPDM-i toidukvaliteediga tihenditega. Saadaval on mitu rahvusvahelist keermestandardit (PT/G/NPT) ja täisvahemiku pooli pingeid (DC12/24V, AC24/110/220V), mida toetavad DIN-pistikupesad kapi juhtmestiku jaoks ja IP65 veekindlad juhtmejuhtmed niiskete välisseadmete jaoks. Kuumuskindlad mähised võimaldavad 24-tunnist pidevat pinget ilma läbipõlemiseta. Valikujuhised: valige otsetoimiv tüüp torustike jaoks, mille staatiline rõhk on alla 0,05 MPa ja mikro ühepunktiline vool; vali pilootjuhitav variant G1/2 ja kõrgemate peakollektorite jaoks stabiilse kõrgsurve suure tsirkulatsiooniga. EPDM-tihend on kohustuslik kuuma vee, puhastatud vee ja toidukvaliteediga vedela keskkonna jaoks.

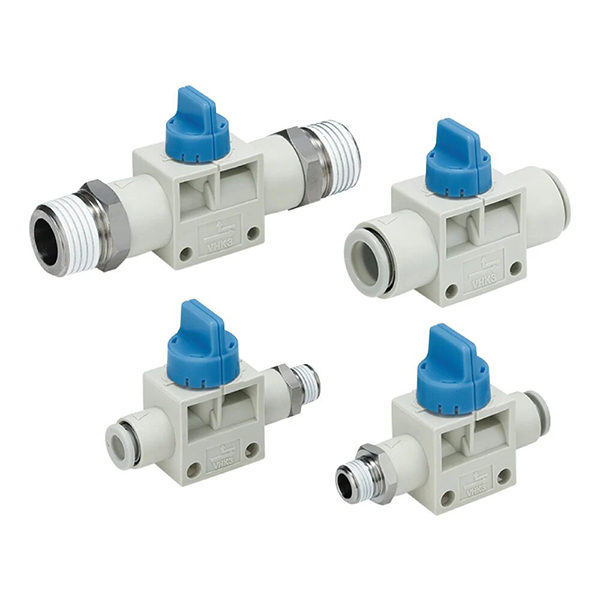

SOLH VHK nupuga manuaalventiil sisaldab 2/2-suunalist sulgemis- ja 3/2-suunalist rõhulangetustüüpi, mis on täielikult vahetatavad originaalsete SMC VHK-ventiilidega. Kasutades ise väljatöötatud täppispeatihendit, leegiaeglustavat PBT-korpust ja vasest pooli, toodetakse see masstootmises automaatselt piisavate kohapealsete varudega. Sellel on 90° madala pöördemomendiga pöördfunktsioon ja rohked sisse-/keermeühendused. 3/2-suunaline versioon tühjendab jääkrõhu automaatselt, mida kasutatakse laialdaselt ohutuse vähendamiseks enne solenoidventiile, vaakumahela lülitusi ja õhuharu juhtimist kompaktsetes miniatuursetes pneumaatilistes süsteemides.

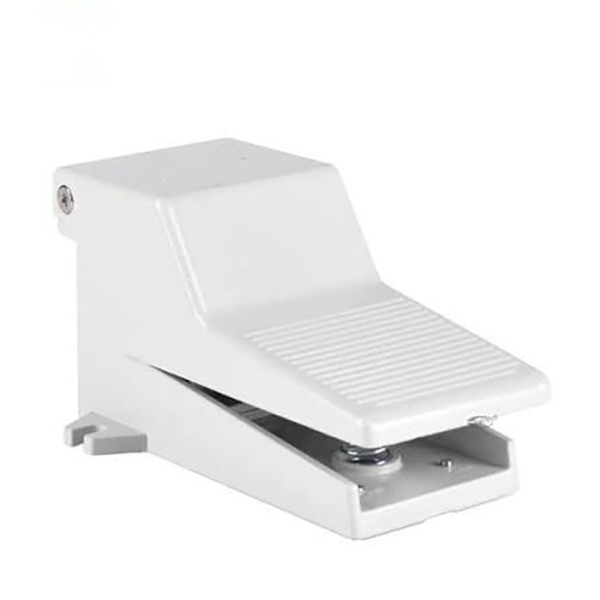

SOLH 4F pneumaatiline jalgpedaalventiil kasutab integreeritud survevalualumiiniumist korpust ja on täielikult vahetatav AirTAC-i samaväärsete mudelitega. See on ehitatud ise väljatöötatud kahe väljalaskega tihendustehnoloogiale ning seda toodetakse masstootmisel automatiseeritud koosteliinidel, millel on piisav kohapealne laovaru ja pidev ülemaailmne tarne. Saadaval IP54 tolmu- ja pritsmekindlusega isetaastuva, iselukustuva ja turvakaitsega versioonina, see juhib laialdaselt kahepoolse toimega silindrite edasi-tagasi liikumist tembeldamiseks, neetimiseks ja kohapealseks vooluringi silumiseks. Suur õhuvool tagab kiire reageerimise, löögikindel konstruktsioon sobib raskeveokite sagedasteks sammudeks tööstuslikes töökodades.

SOLH 3F pneumaatilised pedaaliventiilid, mis koosnevad vastupidavast survevalualumiiniumist 3F ja kergest plastist 3FM versioonist AirTAC-i analoogide vahetuks asendamiseks. Ise väljatöötatud täppissulgemistehnoloogia ja automatiseeritud masstootmise toel hoitakse piisavaid kohapealseid varusid suurte iga-aastaste saadetistega. Varustatud isetaastumis- ja lukustusrežiimide ning IP54 kaitsega, teenindavad need kinnitusdetailide kinnitamist, ühetoimelisi silindreid ja vaakummurdmist, tarnitakse stabiilselt töötlemis- ja automatiseerimisklientidele, kulumiskindlad kõrgsagedusliku töökoja töötamiseks määrdevaba suruõhu all.

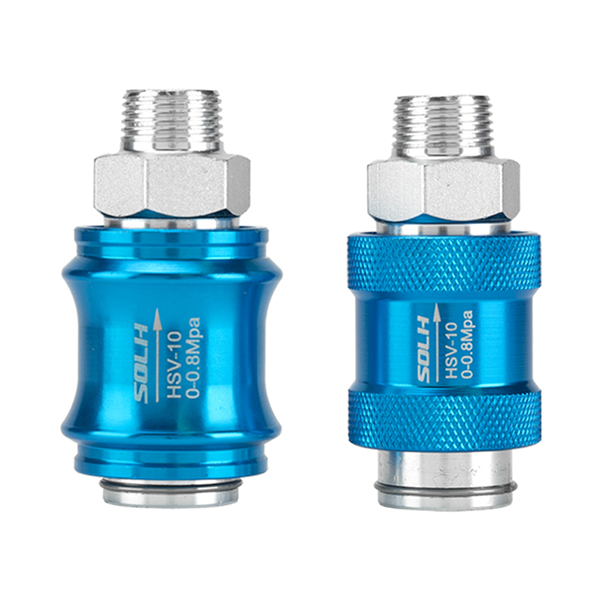

SOLH HSV-seeria 3/2-suunalised käsiliuguriga pneumaatilised ventiilid kasutavad integreeritud varruka tõuke-tõmbestruktuuri, mis vastab täielikult peavoolu AirTAC HSV-seeria mõõtmete spetsifikatsioonidele ja on vahetatav samaväärsete kodumaiste kolleegidega. See on konstrueeritud ilma tagasitõmbevedrudeta ja varustatud mehaanilise iselukustuva positsioneerimisega. See ventiil lülitab õhuvoolu aksiaalselt lükates ja tõmmates: hülsi ettepoole lükkamine ühendab P-sisselaskepordi ja tööpordi tavalise õhuvarustuse jaoks; tahapoole tõmbamine lahutab õhu sisselaskeava ja ühendab automaatselt pordi A sisseehitatud väljalaskepordiga R, et kiiresti vabastada jääkrõhk tagumistes torujuhtmetes ja täiturmehhanismides. See on spetsiaalne ohutuslüliti pneumaatiliste hargnevate torustike jaoks ja oluline rõhualandusventiil seadmete hooldustöödeks. Konfigureeritud on kolm standardset porti: P peamise suruõhu sisselaskeava jaoks, A allavoolu pneumaatiliste komponentide väljundiks ja sisseehitatud R-väljalaskeava, mis on peidetud klapi korpuse sisse. Tarnitakse palju spetsifikatsioone, mis hõlmavad keerme suurusi G1/8 kuni G1, mis on ühendatud kolme keerme paigutuse valikuga (SF ühekordne sisekeere ja üks väliskeere, SS topeltväliskeermed, FF kahekordsed sisekeermed); PT-koonuskeere, G-paralleelkeere ja NPT-keerme saab valida vastavalt ülemaailmsetele torustike standarditele. Kõvaanodeeritud alumiiniumsulamist klapikorpuste, roostevabast terasest roostevastaste poolide ja suure jõudlusega NBR-nitriilkummist tihendusrõngastega ventiil toetab määrdevaba töötamist filtreeritud suruõhu all 0–1,0 MPa töörõhu piires ja talub katserõhku kuni 1,5 MPa. Sujuva töö tagamiseks juhitakse tõuke-tõmbejõudu 18–25 N ja mehaaniline lukustusstruktuur hoiab seatud asendit kindlalt, ilma triivimise või juhusliku puudutamise põhjustatud õhulekketa. Erinevalt 4HV pöörlevatest käsiventiilidest, mida kasutatakse kahepoolse toimega silindrite edasi/tagasi ümberlülitamiseks, on HSV seeria loodud eranditult torujuhtme sisse-välja ja rõhu vabastamiseks. Paigaldusruumi säästmiseks saab selle paigaldada otse õhutorudesse järjestikku ilma täiendavate kinnitusalusteta. Laialdaselt kasutusel õhuvarustuse isoleerimiseks enne seadmete kapitaalremonti, automaatika tööriistade peamise õhuringi ohutuslülitamiseks, vaakumtorustiku lülitamiseks ja harukontuuri sõltumatuks õhuallika juhtimiseks, see kõrvaldab tõhusalt hoolduse ajal jääkrõhust tulenevad varjatud ohud ja tagab kohapealse tööohutuse.

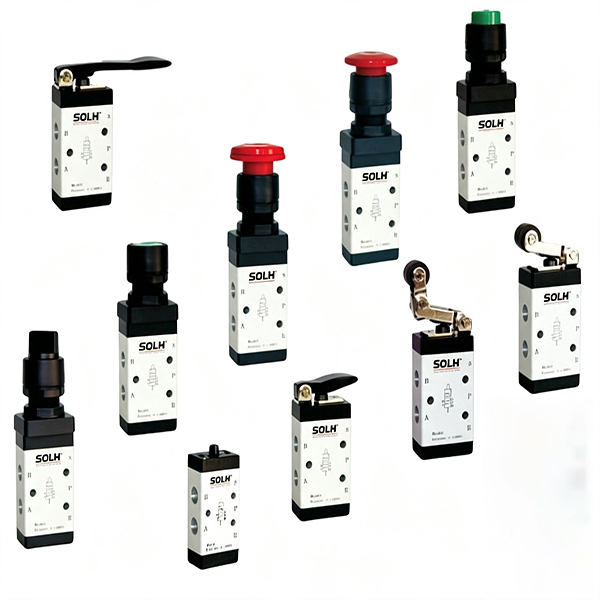

SOLH M5 seeria 5/2-suunalised vedrutagastusega mehaanilised suundventiilid kasutavad ühtseid M5 × 0,8 peenkeermega liideseid kogu tootevalikus. Need spiraalivabad pneumaatilised ventiilid vahetavad õhukanaleid puhtalt välisele mehaanilisele jõule tuginedes ja lähtestuvad automaatselt sisseehitatud vedrude abil, kui välisjõud on eemaldatud. Need toimivad miniatuursete pneumaatilise signaali päästiku põhikomponentidena, mida kasutatakse laialdaselt silindri käigu piirangu positsioneerimiseks, asendis oleva tagasiside signaali edastamiseks ja automatiseeritud seadmete kohalikuks käsitsi pneumaatiliseks lülitamiseks. Täielik seeria hõlmab kahte peamist kategooriat: mehaaniliselt käivitatavad tüübid (kolb, rullhoob, ühesuunaline rull) ja käsitsi juhitavad tüübid (nupp, lülitushoob, seente hädanupp, pöörlev lukustusnupp), mis on täielikult mõõtmetega vahetatavad peamiste AirTAC M5-seeria mehaaniliste ventiilidega, mis võimaldavad otsest sisselülitamist. Standardne viie pordiga paigutus koosneb P peamisest õhu sisselaskeavast, A/B tööpordidest, mis on ühendatud miniatuursete kahepoolse toimega silindritega, ja kahest eraldiseisvast külgmisest väljalaskepordist R1/R2, mis on ette nähtud miniatuurse summuti paigaldamiseks, et vähendada väljalaskemüra ja blokeerida välist tolmu sissepääsu. Kasutatakse tasakaalustatud libisevat pooli struktuuri, mis on immuunne õhuvarustuse vasturõhu häiretele; Stabiilse ja ülitundliku reaktsiooniga klapilülitamise lõpuleviimiseks on vaja ainult kerget välist jõudu. Erinevate töötingimuste jaoks on valikuline mitu ajampead: M5B sirge kolb jäiga kontakti positsioneerimise tuvastamiseks, M5R universaalne rullhoob, mis käivitatakse nukkide ja deflektorite abil, ühesuunaline rull M5L ühesuunalise piiriga väärkasutamise vältimiseks ning mitmesugused käsitsi nupu- ja lülitusstiilid kohapealseks käsitsi sörkimiseks ja hädaseiskamiseks. Kõva anodeeritud alumiiniumist klapikorpuste ja kulumiskindlate NBR-nitriilkummist tihenditega ventiilid toetavad määrdevaba töötamist filtreeritud suruõhu all vahemikus 0,05–0,8 MPa ning nende kasutusiga ületab 10 miljonit lülitustsüklit. Tsentraliseeritud õhu etteande ja modulaarse integreeritud paigalduse jaoks on saadaval kohandatud mitme jaamaga kollektori alused (seeria M5M) koos sobivate adapterite, mikrosummutite ja kiirpistikutega. See 5-pordiline M5-seeria, mis erineb 3/2-suunalistest S3 pilootventiilidest, võib otse juhtida väikeseid kahepoolse toimega silindreid või väljastada juhtsignaale, et käivitada peamised solenoidventiilid. Tüüpilised stsenaariumid hõlmavad montaaži kinnituskoha tuvastamist, silindri käigu automaatset tagurdamist, kohapealset käsitsi silumist ja väikese automaatika pneumaatilise loogikasignaali käivitamist.
