Juhtventiil

SOLH 4H seeria käsihoovaga suunajuhtventiilid on välja töötatud vastavalt peavoolu tööstusstandarditele, hõlmates 5/2- ja 5/3-positsioonilisi konfiguratsioone. Neid pooli tüüpi käsiventiile, mida kasutatakse puhtalt käsitsi hoovaga manipuleerimisel ilma elektromagnetiliste mähiste või pneumaatiliste pilootsignaalideta, kasutatakse laialdaselt kohapealsete seadmete kasutuselevõtuks, hädaolukorras seiskamiseks ja kahetoimeliste silindrite sisselülitamiseks. Kõrgtugevast alumiiniumisulamist korpusest ja täppispooli koostudest valmistatud kaks positsioneerimisstruktuuri on valikulised: automaatne vedrutagastus ja teraskuuli mehaaniline lukustus. Oluline on see, et paigaldusmõõtmed on täielikult kooskõlas 4V solenoidventiilide ja 4A õhkajamiga ventiilidega, võimaldades standardsete pneumaatiliste süsteemide elektriliste, pneumaatiliste ja käsitsijuhtimisrežiimide vahel otsest vahetamist ja paindlikku ümberlülitamist. Viie pordiga paigutus vastab rahvusvahelistele üldistele spetsifikatsioonidele: P on peamine suruõhu sisselaskeava; Portid A ja B on ühendatud kahe kahekordse toimega silindrite õõnsusega, et reguleerida pikendus- ja tagasitõmbamisliigutusi; R ja S on väljalaskeavad, mis ühilduvad standardsete summutitega, et vähendada väljalaskemüra. 5/2-positsiooniliste mudelite puhul põrkavad vedrutaastusega variandid pärast hoova vabastamist automaatselt tagasi, et pakkuda lollikindlat kaitset tahtmatute pidevate toimingute eest; iselukustuvad versioonid kindlustavad pooli asendi teraskuuli positsioneerimisega ja püsivad lukustatuna kuni käsitsi lülitamiseni, ideaalne pikaajaliste fikseeritud tööseisundite jaoks. Kõik 5/3-positsioonilised seadmed kasutavad kahe stabiilse palli positsioneerimist kolme konfigureeritava neutraalrežiimiga. Suletud keskosa (tüüp C) tihendab kõik pordid silindrite lukustamiseks ja vertikaalselt paigaldatud täiturmehhanismide allakukkumise vältimiseks; Väljalaskekeskuse (tüüp C) õhutusavad A/B pordid rõhu vähendamiseks, võimaldades silindril käsitsi testimise ajal vabalt hõljuda; Survekeskus (tüüp P) varustab suruõhku mõlemasse tööporti sünkroonseks kinnitamiseks ja jõu tasakaalu reguleerimiseks. Töötades filtreeritud suruõhuga 0,15–0,8 MPa määrdevabades tingimustes, töötavad ventiilid ühtlaselt temperatuuril -20 ℃ kuni +70 ℃. Saadaolevad spetsifikatsioonid on vahemikus 4H200 kuni 4H400 koos mitme keermevalikuga. Elektriliste komponentideta klappidel on sädemevaba plahvatuskindlus, mis sobib hästi tuleohtlikesse, tolmustesse ja kõrge riskiga tootmiskohtadesse. Need toetavad paneelide ja aluse paigaldamist, mida kasutatakse sageli tootmisliini käsitsi kasutuselevõtuks, pneumaatilise ahela hädaolukorra väljalülitamiseks, turvablokeeringu aasadeks ja automaatsete juhtventiilide asendamiseks.

SOLH 3L-seeria 3/2-suunalised käsitsi tõmmatavad suunajuhtventiilid järgivad standardseid tööstusharu spetsifikatsioone ja vaikimisi on tavaliselt suletud (NC) struktuur, mis on varustatud automaatse vedrutagastussüsteemiga. See manuaalne pneumaatiline ventiil, mida juhitakse sirgjoonelise tõuke-tõmbekäepideme liigutusega, ei vaja elektrilisi osi ega pneumaatilisi ajamisignaale, mistõttu on see pneumaatiliste ahelate jaoks olemuselt ohutu käsitsi lülitatav komponent. Seda kasutatakse laialdaselt ühe toimega silindrite käivitamiseks, vooluahela sisse- ja väljalülitamiseks, sisselülitamiseks ja turvablokeeringusüsteemideks, eriti ideaalne välisilumiseks, hädaseiskamiseks ja plahvatusohtlikes töökeskkondades. Kolme pordiga paigutus vastab universaalsetele tööstusstandarditele: P peamise suruõhu sisselaskeava jaoks, A töötava väljundpordi jaoks, mis ühendab ühetoimelisi silindreid, ja R väljalaskeava jaoks, mis ühildub standardsete summutitega, et vähendada väljalaskemüra. Tavalises vabastatud olekus surub sisseehitatud tagastusvedru täppispooli, et tihendada P sisselaskeava; port A on ühendatud R-ga rõhu vähendamiseks, et säilitada suletud ohutu olek. Käepideme käsitsi tõmbamine nihutab pooli, et ühendada P- ja A-pordid õhuvarustuseks ja silindri liikumiseks. Pärast vabastamist lähtestab vedru koheselt klapi, katkestades õhu sisselaskeava ja tühjendades jääkrõhu, et vältida soovimatut pidevat töötamist. Tugevate alumiiniumisulamist korpuste ja madala hõõrdumisega täppispoolidega valmistatud klapp toetab määrimisvaba töötamist ja stabiilset tihendusvõimet. Neli suurusklassi alates kompaktsest 3L100 kuni raskeveokite 3L400 katab keerme spetsifikatsioonid M5, G1/8, G1/4, G3/8 ja G1/2; Globaalsete paigaldusnõuete rahuldamiseks on saadaval PT, NPT ja G keermevalikud. Klapp toetab paneeli- ja alusekinnitust, jagades identseid paigaldusmõõtmeid 3A õhkajamiga ventiilidega, et tagada sujuv vahetamine käsitsi ja pneumaatilise juhtimisrežiimi vahel. Ilma igasuguste elektriliste komponentideta tagab see sädemevaba töö, mis sobib tuleohtlikele, tolmustele ja niisketele töökodadele, mida tavaliselt kasutatakse käsitsi kinnitamiseks, väljaviskesilindrite juhtimiseks, seadmete hoolduse ohutuslukustamiseks ja kombineeritud manuaal-pneumaatilise loogika juhtimissüsteemide jaoks, mis on ühendatud 3A pilootventiilidega.

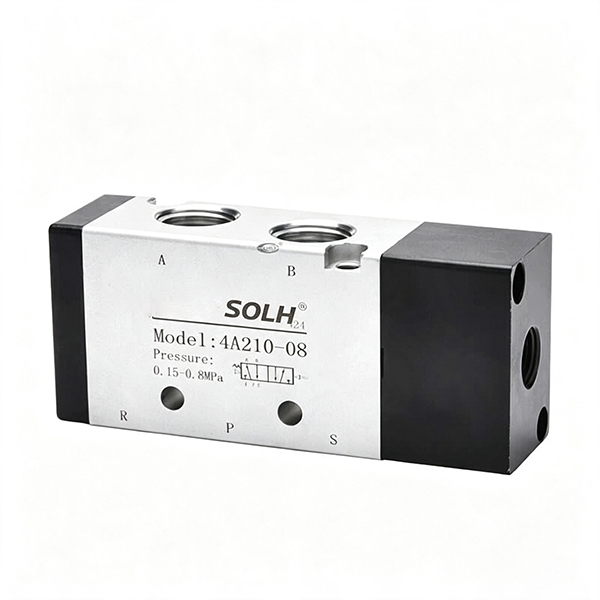

SOLH 4A seeria 5/2- ja 5/3-suunalised õhuga juhitavad suunajuhtventiilid on klassikalise 4V elektromagnetilise solenoidventiili seeria täispneumaatiline vaste. See klapp, mida juhivad täielikult välised pneumaatilised juhtsignaalid, mille sees pole mähiseid ega elektrilisi osi, saavutab loomupärase plahvatuskindla ohutuse ja toimib mitteelektriliste pneumaatiliste aasade, plahvatusohtlike piirkondade ja turvablokeerimissüsteemide põhijuhtseadmena. Sellel on ülitäpne pooli konfiguratsioon ja vastupidavad alumiiniumsulamist korpused, millel on identsed paigaldusmõõtmed ja vooluomadused 4 V seeriaga, et tagada elektriajamiga ja täispneumaatiliste juhtimisskeemide tõrgeteta otsene asendamine ja täiendamine. Standardne viiepordiline paigutus järgib tööstusharu universaalseid spetsifikatsioone: P peamise õhu sisselaskeava jaoks, A ja B on tööpordid, mis on ühendatud kahe kahekordse toimega silindrite kambriga pikendamise ja tagasitõmbamise reguleerimiseks, R ja S on väljalaskepordid, mis ühilduvad standardsete summutitega, et vähendada töömüra. 5/2-suunaline valik pakub ühte pneumaatilist juhtimist ja kahekordset pneumaatilist juhtimisvõimalust. Üksikud õhuga juhitavad mudelid lülituvad juhtõhusignaalide vastuvõtmisel ja lähtestuvad automaatselt sisseehitatud vedrude abil, kui juhtrõhk kaob, et pakkuda tõrkekindlat kaitset. Topeltõhuga juhitavatel variantidel ei ole tagasivooluvedrusid ja need lukustavad spooli hetkeasendi püsivalt pärast kontrollõhu lahtiühendamist, toetades pikaajalist positsioneerimist ja rõhu säilitamist ilma pideva kontrollõhu sissevooluta. 5/3-suunalised versioonid on eranditult topeltõhkajamiga kolme valitava neutraalse konfiguratsiooniga: suletud keskosa (tüüp C) tihendab kõik pordid silindrite lukustamiseks ja vertikaalse kukkumise vältimiseks; väljalaskekeskus (tüüp E) õhutab A/B pordid atmosfääri rõhu vabastamiseks ja käsitsi kasutuselevõtuks; survekeskus (tüüp P) toidab suruõhku mõlemasse tööporti sünkroonseks kinnitamiseks ja jõu tasakaalu reguleerimiseks. Sobib filtreeritud suruõhu jaoks töörõhuga 0,15–0,8 MPa, kogu seeria toetab määrimisvaba töötamist ja töötab usaldusväärselt vahemikus -20 ℃ kuni +70 ℃. Seda kasutatakse laialdaselt keemiatehastes, värvimistöökodades, kaevandustes ja muudes plahvatusohtlikes keskkondades, see teeb koostööd mehaaniliste ventiilide, käsitsi juhitavate ventiilide ja õhupilutiventiilidega, et ehitada täispneumaatilised loogilised juhtimissüsteemid kahetoimeliste silindrite jaoks.

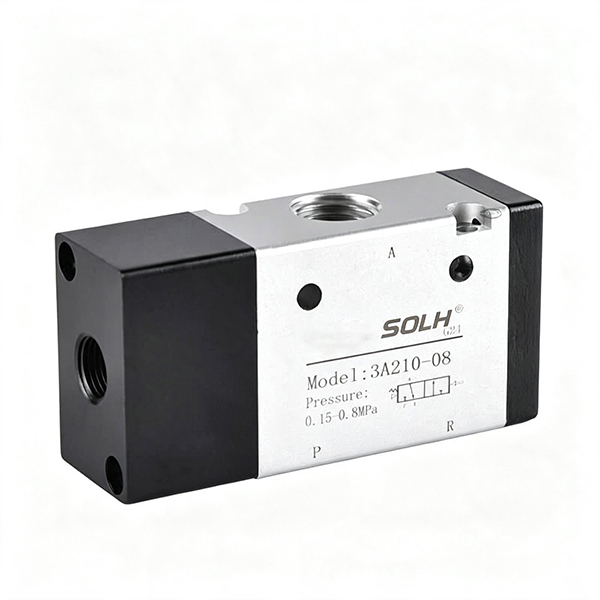

SOLH 3A seeria 3/2-suunalised välisõhuga juhitavad suundventiilid on toodetud vastavalt tööstusharu tavastandarditele. See seeria, mida juhib täielikult pneumaatiline signaalisisend ilma elektromagnetiliste mähisteta, on konstrueeritud reguleerima ühetoimeliste pneumaatiliste silindrite pikendamist, tagasitõmbamist ja rõhu säilitamist. See toimib kriitilise ohutusjuhtelemendina täiesti elektrivabade pneumaatiliste ahelate, ohtlike plahvatusohtlike keskkondade ja tõrkekindlate tööstusmasinate jaoks. Standardne kolme pordiga paigutus järgib universaalseid tööstuslikke määratlusi: P peamise suruõhu sisselaskeava jaoks, A tööväljundi jaoks, mis on otse ühendatud ühetoimeliste silindritega, ja R väljalaskeava jaoks rõhu vähendamiseks ja kiireks vedru lähtestamiseks. Saadaval on kaks juhtimiskonfiguratsiooni. Üksikud pneumaatilised juhtimismudelid (3A × 10) lülituvad peale väliste õhusignaalide vastuvõtmist ja lähtestuvad automaatselt sisseehitatud vedrude abil, kui juhtõhu signaal on eemaldatud, et tagada tõrkekindel lähtestamine. Topeltpneumaatilised juhtimisvariandid (3A × 20) kasutavad lukustuspooli struktuuri, mis lukustab ventiili asendi püsivalt isegi pärast juhtõhu lahtiühendamist, et säilitada pikaajaline kinnitus ja positsioneerimine. Kõrgtugevast alumiiniumsulamist klapikorpusest ja täppistöödeldud poolidest valmistatud ventiilid toetavad õlivaba töötamist filtreeritud suruõhu all, filtreerimistäpsusega üle 40 μm töörõhuvahemikus 0,15–0,8 MPa. Neljamõõtmelised spetsifikatsioonid miniatuursest 3A100-st kuni raskeveokite suure vooluga 3A400-ni hõlmavad M5 kuni G1/2 keermeühendusi ja NPT keermed on välismaiste projektide jaoks valikulised. Ilma sisemiste elektriliste osadeta on klapil plahvatuskindel, mis sobib suurepäraselt tuleohtlikesse, tolmustesse ja niisketesse töökeskkondadesse. See toetab juhuslikku mitme nurga paigaldamist ja kollektori kokkupanekut modulaarsete klapipankade jaoks, mida kasutatakse laialdaselt tooriku kinnitusmehhanismides, pneumaatilistes turvablokeerimissüsteemides ja pikaajalistes positsioneerimisjaamades.
