Juhtventiil

SOLH VCH400 (VCH410) seeria pilootjuhitav 3-pordiline solenoidventiil on kohandatud keskmise ja kõrgsurvega gaasijuhtmete jaoks maksimaalse töörõhuga kuni 5,0 MPa. Kõrgsurve polüuretaanist elastsete tihendite ja suurte ISO G-keermetega (G1/2, G3/4, G1) varustatud see tagab suure vooluvõimsuse ja ≤±2 ms reaktsioonihälbe, suurepärase vibratsiooni- ja põrutuskindluse ning 10 miljoni tsükli kasutusea. Tilkamiskindel struktuur saavutab samaväärse IP65 kaitse; NC-versioon õhutab automaatselt voolukadu korral, mis sobib ideaalselt kõrgsurvelaadimise, õhutus- ja rõhumuundamisahelate jaoks ning sobib ideaalselt SOLH VCHR kõrgsurveregulaatoritega. Kehtib ainult puhta kuiva suruõhu ja inertgaasi korral. Kerimisega paigaldamine on keelatud ja plaadi kleepumise vältimiseks on vajalik perioodiline tsükliline käivitamine. See on usaldusväärne juhtkomponent tööstuslikele kõrgsurveõhu laadimis- ja õhutusseadmetele.

Versioon 1｜Ametliku tootelehe pikk koopia (SEO-le keskendunud, ~290 sõna sõltumatu veebisaidi üksikasjade lehe jaoks) SOLH 2V seeria 2/2-suunalised messingist vedeliku solenoidventiilid on mitmekülgsed elektromagnetilised sisse- ja väljalülitusventiilid, mis on loodud suruõhu, tööstusliku vee ja määrdeõli universaalseks juhtimiseks, saadaval kahes küpses konstruktsioonikonfiguratsioonis: otsese toimega 2V025 ja membraaniga pilootjuhitavad 2V130 ja 2V250 variandid. Tugevate sepistatud messingist klapikorpuste ja suure jõudlusega tihenduselementidega koostatud tootevalik tagab usaldusväärse lülitusjõudluse, mis hõlmab nullrõhu käivitamist ja suure vooluga torujuhtme reguleerimist. Kompaktsel 2V025 otsetoimega mudelil on otsene elektromagnetiline ajami struktuur, mis võimaldab normaalset avamist 0 MPa nullrõhu erinevuse juures. Varustatud kulumiskindlate VITON fluori kummitihenditega, peab see vastu nõrgale söövitavale keskkonnale ning kohandub suurepäraselt madalsurvetorustike, vaakumsilmuste ning mikrovoolu pihustus- ja jahutusseadmetega. Pilootjuhitavad 2V130 ja 2V250 toetuvad membraani juhtimiseks keskmisele rõhuerinevusele, millel on märkimisväärselt suur vooluvõimsus ja madal spiraali energiatarve; need nõuavad minimaalset käivitusrõhku 0,05 MPa ja kasutavad NBR-nitriilkummist tihendeid, mis sobivad ideaalselt tavaliste vee- ja suruõhutorustike jaoks. Kõik versioonid kasutavad B-klassi isoleeritud mähiseid, millel on IP65 sisendkaitse ja kiire lülitusreaktsioon 0,05 sekundi jooksul. Mitmed juhtmestiku valikud (DIN-pesa, liikuvad juhtmed, indikaatortulede pistikupesad) ja rikkalikud keermespetsifikatsioonid vahemikus G1/8 kuni G1 tolli toetavad paindlikku paigaldust kohapeal. SOLH 2V seeria, mida kasutatakse laialdaselt vaakumjuhtimises, seadmete jahutusveeahelates, katla automaatses veevarustuses, õhukompressori veevõtus ja peamise gaasi-vedeliku torustiku väljalülitamises, pakub ökonoomseid ja stabiilseid üldisi vedelike ümberlülituslahendusi tööstusliku automatiseerimise vedelike täisspektrilistele ahelatele.

SOLH 2P-seeria mini-2/2-suunalised otsese toimega normaalselt suletud solenoidventiilid võtavad kasutusele ülitugevad PA66 nailonist insener-plastist klapikorpused, mis on spetsiaalselt ette nähtud suruõhu, puhta vee ja madala viskoossusega määrdeõli odavaks väikese vooluhulga automaatseks ümberlülitamiseks. Tõelise nullrõhuga käivitusvõimega ventiil saab normaalselt avaneda 0 MPa rõhuerinevuse korral, katkestades tõhusalt pilootjuhitavate solenoidventiilide rõhusõltuvuse. See seeria kasutab küpset otsest elektromagnetilist juhtimisstruktuuri. Väljalülitatud olekus surub sisseehitatud lähtestusvedru klapi südamiku tihedalt kokku, et säilitada täielikult suletud olek; pinge all olev elektromagnetiline külgetõmme tõstab ventiili südamiku kiiresti, et torujuhe läbi viia, kogu lülitusprotsess lõppeb 0,05 sekundi jooksul, et tagada ülikiire reageerimine. Standardkonfiguratsioonis kasutatakse kulumiskindlaid VITONi fluorokummist tihendeid, millel on suurepärane vastupidavus õlile, veele ja kergelt söövitavale keskkonnale; NBR nitriilkummist tihend on saadaval valikulise asendusena vastavalt töötingimustele. Mähis saavutab IP65 tolmu- ja veekindla kaitseklassi koos B-klassi isolatsiooniga, mis on võimeline stabiilselt ja pidevalt töötama niiskes töökojakeskkonnas. Fikseeritud φ2,5 mm vooluava ja CV väärtusega 0,23 on saadaval kaks peavoolu keerme spetsifikatsiooni G1/8 ja G1/4, mis on ühendatud erinevate juhtmestiku valikutega, sealhulgas standardse DIN-pesa, liikuvate juhtmete ja indikaatortulede pistikupesadega ning universaalsete vahelduv- ja alalispingevalikutega, et vastata ülemaailmsetele nõuetele. Kerge kompaktne kontuur sobib paigaldamiseks kompaktsete seadmemoodulite sisse. Seda kasutatakse laialdaselt vaakumgeneraatori õhuallika juhtimises, väikese silindri õhuvarustuse ümberlülitamises, seadmete mikrojahutusvee ahelates, automaatsetes pihustustes, õhukompressori automaatsetes äravoolusüsteemides ja väikestes niisutussüsteemides, mis toimib kulutõhusa miniatuurse vedeliku juhtimise alternatiivina messingist 2V seeria ventiilidele.

SOLH 3V seeria 3/2-suunalised pneumaatilised solenoid-suunalised juhtventiilid on konstrueeritud nii otse- kui ka pilootjuhitavate struktuuridega, mis on kohandatud ühe toimega vedrutagastussilindrite juhtimiseks ja vaakumpneumaatiliste ahelate lülitamiseks. See seeria on saadaval normaalselt suletud (NC) ja normaalselt avatud (NO) konfiguratsioonides. See seeria kasutab kompaktse paigutuse, kiire reageerimise ja IP65 tolmu- ja veekindla kaitseklassiga ülitugevaid kergeid alumiiniumsulamist klapikorpusi, mis toimivad väikeste ja keskmise suurusega pneumaatiliste automaatikasüsteemide standardse juhtkomponendina. Portide paigutus järgib universaalseid tööstusstandardeid: P peamise õhu sisselaskeava jaoks, A silindreid või vaakumimejaid ühendava tööpordi jaoks, R väljalaskeava jaoks, mis on kohandatud summutitega, et vähendada töömüra. Otsese toimega 3V1 ja 3V2 variandid toetavad usaldusväärset nullrõhuga käivitamist vahemikus 0–0,8 MPa lülitusreaktsiooniga alla 0,05 s, sobivad ideaalselt madalrõhuga gaasijuhtmete ja alarõhuvaakumi juhtimisstsenaariumide jaoks. Pilootjuhtimisega 3V100/3V200/3V300 seeriatel on suurem vooluvõimsus ja väiksem pooli võimsustarve, mis nõuab stabiilseks lülituseks minimaalset sisselaskerõhku 0,15 MPa, et rahuldada suure vooluhulgaga tavalisi pneumaatilisi silmuseid. Varustatud sõrmkübarakujulise käsitsi alistamise nupuga mugavaks kohapealseks silumiseks paigaldamise ja hoolduse ajal, toetab kogu seeria õlivaba töötamist ja stabiilset tihendusjõudlust. Mitme keerme spetsifikatsioonid, sealhulgas M5, G1/8, G1/4 ja G3/8, on valikulised, ühendatud peavoolu globaalsete vahelduv- ja alalispingetega ning kahe DIN-pesa ja lendava juhtmestiku juhtmestikuga. See võib otse asendada traditsioonilisi 3A õhupilootventiile ja 3L käsitõmbeventiile ilma konstruktsioonimuudatusteta, mida kasutatakse laialdaselt tooriku kinnitusmehhanismides, vaakum-adsorptsiooni lülituses, pneumaatilises blokeerimiskaitses ja väikeste täiturmehhanismide sisestusjuhtimises.

SOLH 4V-seeria pilootjuhitavad pneumaatilised suunajuhtventiilid on tööstuslikud pneumaatilised komponendid, mis hõlmavad 5/2-suunalist kahepositsioonilist ja 5/3-suunalist kolmepositsioonilist konfiguratsiooni, mis on spetsiaalselt optimeeritud edasi-tagasi liikumiseks, keskmise käigu positsioneerimiseks ja kahetoimeliste pneumaatiliste silindrite rõhu säilitamiseks. Võttes kasutusele ülitäpse spoolklapi südamiku ja sisseehitatud pilootkäivitusstruktuuri, on sellel seerial madal hõõrdetakistus, tundlik lülitustegevus ja madal pooli energiatarve, mida kasutatakse laialdaselt automatiseeritud koosteliinides, pakendamismasinates, positsioneerimisseadmetes ja üldistes pneumaatilistes ülekandesüsteemides. Viie pordiga paigutus vastab universaalsetele tööstusstandarditele: P on peamine õhu sisselaskeava; A ja B on kaks täitmisporti, mis on ühendatud kahepoolse toimega silindrite eesmise ja tagumise kambriga, et kontrollida pikendamist ja tagasitõmbamist; R ja S on väljalaskeavad, mis on konfigureeritud summutitega, et vähendada sõidumüra. 5/2-suunaline tüüp sisaldab ühe mähise elektrijuhtimise ja kahe mähise elektrilise juhtimise variante. Ühe elektrilise juhtventiiliga ventiilid toetuvad vedru lähtestamisele, et voolukatkestuse korral automaatselt tagasi pöörduda, mis sobib ideaalselt tavapäraste edasi-tagasi liikumise ja ohutuslähtestamise rakenduste jaoks. Topeltelektrilistel juhtventiilidel on ilma vedrudeta asendimälu, mis lukustab silindri hetkeasendi stabiilselt pärast väljalülitamist, et tagada pikaajaline positsioneerimine ja rõhu hoidmine. 5/3-suunaline kolmeasendiline versioon pakub kolme valikulist neutraalrežiimi: suletud keskus (tüüp C) lukustab kõik pordid silindri vedrustuse lukustamiseks ja kukkumisvastaseks kaitseks; väljalaskekeskus (tüüp E) ühendab A/B-pordid väljalaskekanalitega rõhu vähendamiseks ja vabaks hõljumiseks käsitsi kasutuselevõtu ajal; survekeskus (tüüp P) suunab suruõhku mõlemasse tööporti kahesuunalise tasakaalustatud kinnituse tagamiseks. Saadaolevad spetsifikatsioonid ulatuvad 4V110 kuni 4V410 keermesuurustega M5, G1/8, G1/4, G3/8 ja G1/2. Varustatud IP65 tolmu- ja veekindlate mähistega, mis toetavad tavalist vahelduv- ja alalispinget, toetab kogu seeria õlivaba töötamist ja kaasas on käsitsi tühistamise nupp mugavaks kohapealseks testimiseks ja hoolduseks. See on universaalne standardne suundventiil tööstusliku pneumaatilise automatiseerimise jaoks.

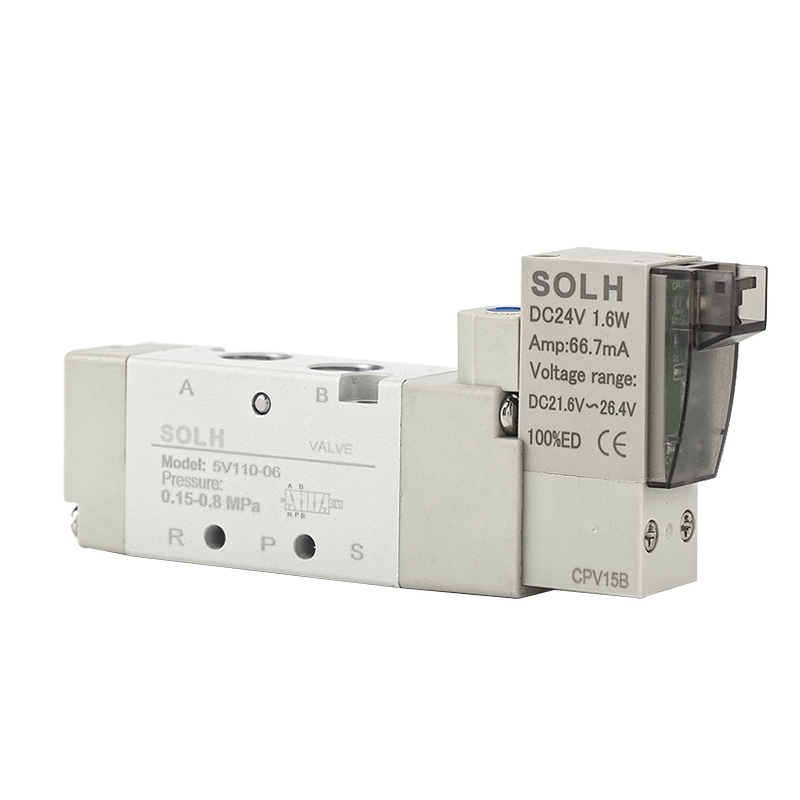

SOLH 5V seeria 5/2- ja 5/3-suunaline pneumaatiline solenoidklapp, täielikult vahetatav AirTAC 5V seeriaga. 0,9 W väikese võimsusega mähis, 30 miljoni tsükli eluiga, ≤0,05 s kõrge sagedusreaktsioon, IP65 reiting puhta sisemise piloodi väljalaskega. Saadaval ühe-/kahekordse elektrilise juhtimise ja 3-asendilise C/E/P keskfunktsiooniga, mis sobib ideaalselt kahekordse toimega silindrite, elektroonika, toidumeditsiiniliste puhta kvaliteediga automaatikaseadmete jaoks.

SOLH 7V kompaktne pilootjuhitav solenoidventiil sisaldab täielikke 5/2- ja 5/3-suunalisi variante, mis hõlmavad ühe spiraaliga vedru tagasivoolu, topeltpooliga lukustust ja kolme keskfunktsiooni: keskel suletud, keskel väljatõmbe, keskrõhu juurdevoolu. Sellel on integreeritud sisemine tsentraliseeritud väljalasketoru disain, mille vooluvõimsus on umbes 30% suurem kui traditsioonilistel 4 V seeria ventiilidel, lülitusreaktsioon ≤50 ms ja maksimaalne töösagedus kuni 5 Hz. Ülimadala võimsusega mähised toodavad pidevaks pingestamiseks vähem soojust, alalisvoolutarbimisega 0,7 W ja vahelduvvooluga 1,1 VA. Pakutakse täissuuruses valikut M5-st kuni 3/8"-ni, mis toetab nii standardseid keermeporte kui ka sisselükatavaid kiirliitmikke. Klappe saab paigaldada üksikult või virnastada mitme jaamaga alumiiniumkollektoritele, et säästa kapis ruumi ja lihtsustada peamist õhutorustikku. Töörõhu vahemikud 0,15–0,8 MPa töötemperatuuriga -20 ℃, survevalu pikk kasutusiga alumiiniumist ventiil -20 ℃ ~ 70 kasutatakse silindri suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks kõigil automatiseeritud tootmisliinidel.

SOLH SY-seeria pilootjuhitav 5-pordiline solenoidventiil on täielikult vahetatav sobivate SMC-ventiilidega, sealhulgas SY3000 mini, SY5000 keskmise mainstream, SY7000 suur ja SY9000 eriti suured mudelid. See pakub täielikke vooluringi valikuid: 5/2 ühe-/kahepoolilist ja 5/3 kolmeasendit koos keskel suletud, keskmise väljalaske ja keskmise rõhu etteande funktsioonidega. Standardsed 0,35 W mähised ja valikulised 0,1 W ülimadala võimsusega energiasäästumähised toodavad vähe soojust pidevaks pingestamiseks. Sisemine pilootversioon töötab 0,1–0,7 MPa, samas kui väline pilootvariant toetab -100 kPa vaakumkeskkonda. Vahetihendiga pool jõuab kuni 200 miljoni lülitustsüklini. Õhuavad on paigutatud küljele, üla- ja allapoole painduvate torude suunamiseks. Ventiilid kasutavad pistikühenduse konstruktsiooni, mis ühildub SS5Y kollektori klapisaartega, võimaldades ühe ventiili hooldamist ilma kogu panka lahti võtmata, IP65 pistikühenduse ja IP67 kollektori aluse reitinguga. Optimeeritud sisemised torud tagavad umbes 80% suurema voolu kui vanad ventiilid ja sisseehitatud pilootfiltri võrk hoiab ära pooli kinnijäämise tolmust. Laialdaselt kasutatav silindrite suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks pooljuhtide, autode keevitamise, pakendamise ja meditsiinilise automaatika seadmetes.

SOLH 4M seeria plaat-tüüpi 5/2-suunalised solenoidventiilid vastavad rangelt rahvusvahelistele NAMUR-i paigaldusstandarditele, mis on ette nähtud paigaldamiseks otse pneumaatiliste täiturmehhanismide külge, mis juhivad kuulventiile ja liblikventiile. Integreeritud alumisel alusel on sisseehitatud P, A, B, R1 ja R2 õhukanalid, mis võimaldavad täiturmehhanismi õhuõõnsustega sujuvat dokkimist ilma välise torustikuta A/B tööportide jaoks. See voolujooneline paigutus vähendab järsult torujuhtme paigutuse töökoormust ja võimalikke õhulekkekohti võrreldes tavaliste toruga ühendatud 4 V seeria solenoidventiilidega. See valik kasutab õlivaba tööga sisemist pilootpooli konstruktsiooni, mida pakutakse ühe spiraaliga vedru lähtestamise (4M × 10) ja kahepoolilise lukustusmäluga (4M × 20) konfiguratsioonides, mis hõlmavad kolme suurusklassi: 4M100, tavapärane 4M200 ja suure vooluga 4M300. Ühe elektrilise juhtimise variandid lähtestuvad vedru pinge all automaatselt, kui toide on tõrkekindla lähtestamise stsenaariumi jaoks lahti ühendatud, samas kui kahe elektrilise juhtimisega versioonid säilitavad pärast voolukatkestust pidevalt oma lülitusasendit, et säilitada klapi avanemise/sulgemise olekut torujuhtme pikaajaliseks lukustamiseks. Igal seadmel on küljele paigaldatud käsitsi tühistamise nupp mugavaks võrguühenduseta kasutuselevõtuks ja hooldustestimiseks. Rullid toetavad laialdaselt kasutatavaid globaalseid vahelduv- ja alalispingeid IP65 tolmu- ja veekindla sissepääsukaitsega, mis sobivad rangeteks töötingimusteks veepuhastuses, keemiatorustikes ja üldises tööstuslikes vedelikes. Seeria ühildub mõõtmete poolest samaväärse 4 V seeriaga jagatud kollektori alustega, toetades eraldiseisvat täiturmehhanismi paigaldamist või tsentraliseeritud klapisaare kokkupanekut mitme jaama kollektorite kaudu. Sertifitseeritud standardse NAMUR-liidesega, mida saab vahetada peavoolu Airtac 4M seeriaga, toimib see spetsiaalse sobitatud juhtkomponendina pneumaatiliste kuul- ja liblikklappide ajamite automaatseks sisse- ja väljalülitamiseks.
