Juhtventiil

SOLH VM2 (VM200) keskmine mehaaniline klapp on täielikult asendatav sobivate SMC mudelitega. Keskmise pistikukonstruktsiooniga Cv=0,87 voolukoefitsiendiga selle vooluvõimsus on umbes 8 korda suurem kui mini VM1 seerias, mis on varustatud standardse Rc1/4 pordi ja valikuliste NPT/G1/4 keermetega. See töötab rõhu all 0–1,0 MPa ja ei ühildu vaakumiga, kasutades määrdevaba kulumiskindlat tihendit ja tugevat metallkorpust. Saadaval on külgmiste ja alumise pordi torustiku paigutused, mida toetab vahetatavate täiturmehhanismide täielik valik: standardne POM-rull / karastatud terasest kulumiskindel rullhoob, ühesuunaline tagasilöögivastane rull, sirge kolb, lame nupp, kollase seene hädaseiskamispea, roheline indikaatornupp ja lukustatav hingenupp. Karastatud terasest rullvariant sobib rasketele ja kulumiskindlatele tootmisliinidele. Laialdaselt kasutatav silindrite ja liuglaua käigupiiri tuvastamiseks, seadmete käsitsi käivitamiseks, rakiseseadme õhulülitamiseks ja ohutusavariilukustamiseks, see toimib peavoolu mehaanilise õhupäästikuna pakendi-, tekstiili-, trüki- ja üldautomaatika tootmisliinidel.

SOLH VM4 (VM400) keskmine 3-pordiline mehaaniline klapp on täielikult asendatav samaväärsete SMC mudelitega, mis paiknevad mini-VM1 ja suure vooluhulgaga VM2 seeriate vahel. Selle põhieelis seisneb ühilduvuses kogu rõhuvahemikuga alates -100 kPa vaakumist kuni 1,0 MPa positiivse rõhuni – see funktsioon pole VM2 puhul saadaval. See kasutab standardset Rc1/8 porti koos valikuliste NPT/G1/8 keermetega ja Cv=0,38 vooluvõimsusega, toetades külgmiste ja alumise pordi torustiku paigutust. Tugeva metallkorpusega ehitatud see talub 1000 m/s² lööke ja tugevat vibratsiooni, sobib karmide raskeveokite tootmisliinidele, määrdevaba tolmukindla tihendiga, mis tagab pika kasutusea. Kaasas on täielik vahetatavate täiturmehhanismide komplekt: standardne / karastatud kulumisvastasest terasest rullhoob, ühesuunaline tagasilöögivastane rull, sirge kolb, mitmevärvilised seente hädaseiskamisnupud, 2/3-positsioonilised pöördnupud, lukustatavad surunupud ja lülitushingede hoovad. Laialdaselt kasutatav silindri- ja liugurlaua käigupiiri tuvastamisel, vaakum-adsorptsiooni-/vabastusahelates, seadmete käsitsi käivitamisel, masina ohutuse avariiblokeeringul ja rakiseseadme ümberlülitamisel, see on ideaalne keskmine mehaaniline päästikventiil töötingimuste jaoks, mis nõuavad vaakumiga ühilduvust ja tugevat löögikindlust.

SOLH ITV suure vooluhulgaga elektropneumaatiline proportsionaalventiil on täielikult asendatav samaväärsete SMC mudelitega. Kasutades suletud ahela rõhu tagasisidesüsteemi, aktsepteerib see DC0–10 V pinget, 4–20 mA voolu analoogsignaale ja valikulist väljasiini sidet, sealhulgas CC-Link, PROFINET, EtherNet/IP, et saavutada astmeteta ja ülitäpse õhurõhu kaugreguleerimine ±1% FS-juhtimistäpsusega ning IP65 tolmu- ja pritsmekaitsega. Kolm seeriat hõlmavad erinevaid vooluvahemikke: ITV1100 väikese vooluhulga jaoks, ITV2100 universaalse keskmise voolu jaoks ja ITV3100 suure vooluhulga jaoks kuni 4400 L/min ANR, reguleeritava rõhuga vahemikus 0,005 kuni 0,9 MPa. See toetab Rc/NPT/G keermeid ja sisestusliitmikke, sisseehitatud LED-digiekraani ja enesediagnostika häiret DC24V madala toiteallika all. Laialdaselt kasutatav suure avaga silindrite käivitamiseks, kile ja traadi pideva pinge juhtimiseks, pooljuhtide ja optiliste täppisprotsesside jaoks, automaatseks väljastamiseks ja katmiseks, keevitus- ja neetimisseadmete mitmeastmeliseks rõhulülitamiseks, mitme manuaalse regulaatori asendamiseks, et teostada digitaalset tsentraliseeritud rõhu juhtimist automatiseeritud tootmisliinidel.

SOLH XTO674 ja INA14 sisseehitatud tagasilöögiklappidel on sama struktuurne platvorm ülimadala 0,01 MPa pragunemisrõhuga, mis ühildub nii suruõhu kui ka puhta veega, et tagada tagasivoolu kaitse vaakum- ja madalrõhuga vedelikutorustikes. XTO674 on messingist valmistatud krüogeenne versioon, mis töötab kuni -30 ℃; INA14 standardseeria pakub messingist või SUS304 roostevabast terasest korpust, mis on varustatud standardsete NBR-tihendite ning valikulise õli- ja kõrge temperatuurikindla FKM-i ja ilmastikukindlate CR-tihenditega. Voolunoolega märgistusega kompaktse sisekeermega konstruktsiooni saab paigaldada otse torujuhtmetesse ilma täiendavate sulgudeta, vältides tõhusalt vaakumi kadu ja vastupidist õhuvoolu, kui see on paigaldatud vaakumgeneraatorite ja iminappade vahele. Kahel seerial on identsed üldmõõtmed ja keermesuurused otseseks väljavahetuseks ilma torude muutmiseta, mida kasutatakse laialdaselt krüogeensetes seadmetes, vaakumtootmisliinides, korrosioonikindlates kõrge temperatuuriga vedelikuahelates ning üldistes pneumaatilistes ja veetorustikes ühesuunalise rõhu säilitamiseks ja tagasivoolu vältimiseks.

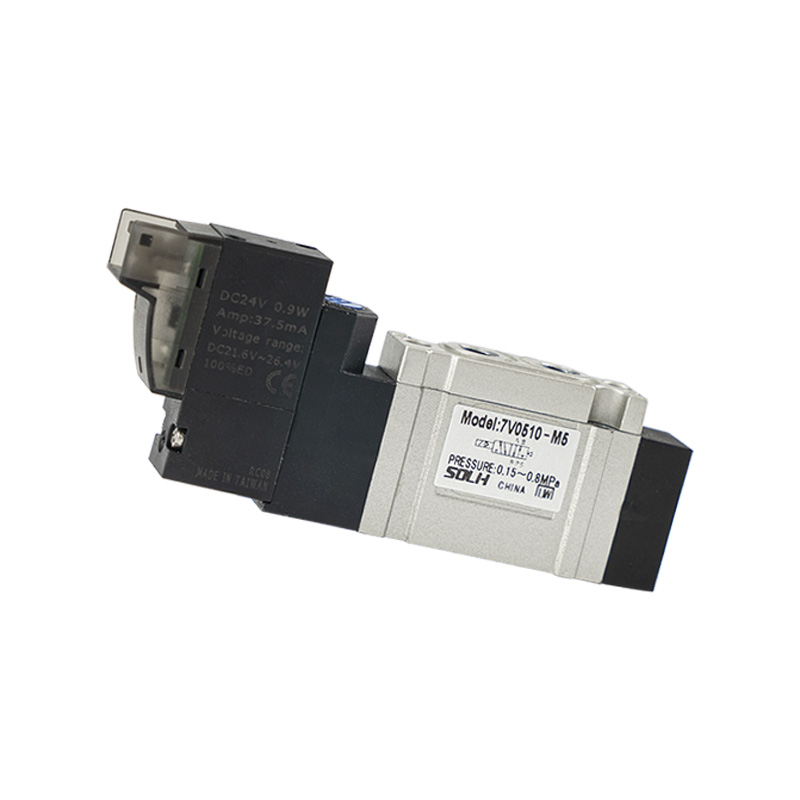

SOLH 7V kompaktne pilootjuhitav solenoidventiil sisaldab täielikke 5/2- ja 5/3-suunalisi variante, mis hõlmavad ühe spiraaliga vedru tagasivoolu, topeltpooliga lukustust ja kolme keskfunktsiooni: keskel suletud, keskel väljatõmbe, keskrõhu juurdevoolu. Sellel on integreeritud sisemine tsentraliseeritud väljalasketoru disain, mille vooluvõimsus on umbes 30% suurem kui traditsioonilistel 4 V seeria ventiilidel, lülitusreaktsioon ≤50 ms ja maksimaalne töösagedus kuni 5 Hz. Ülimadala võimsusega mähised toodavad pidevaks pingestamiseks vähem soojust, alalisvoolutarbimisega 0,7 W ja vahelduvvooluga 1,1 VA. Pakutakse täissuuruses valikut M5-st kuni 3/8"-ni, mis toetab nii standardseid keermeporte kui ka sisselükatavaid kiirliitmikke. Klappe saab paigaldada üksikult või virnastada mitme jaamaga alumiiniumkollektoritele, et säästa kapis ruumi ja lihtsustada peamist õhutorustikku. Töörõhu vahemikud 0,15–0,8 MPa töötemperatuuriga -20 ℃, survevalu pikk kasutusiga alumiiniumist ventiil -20 ℃ ~ 70 kasutatakse silindri suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks kõigil automatiseeritud tootmisliinidel.

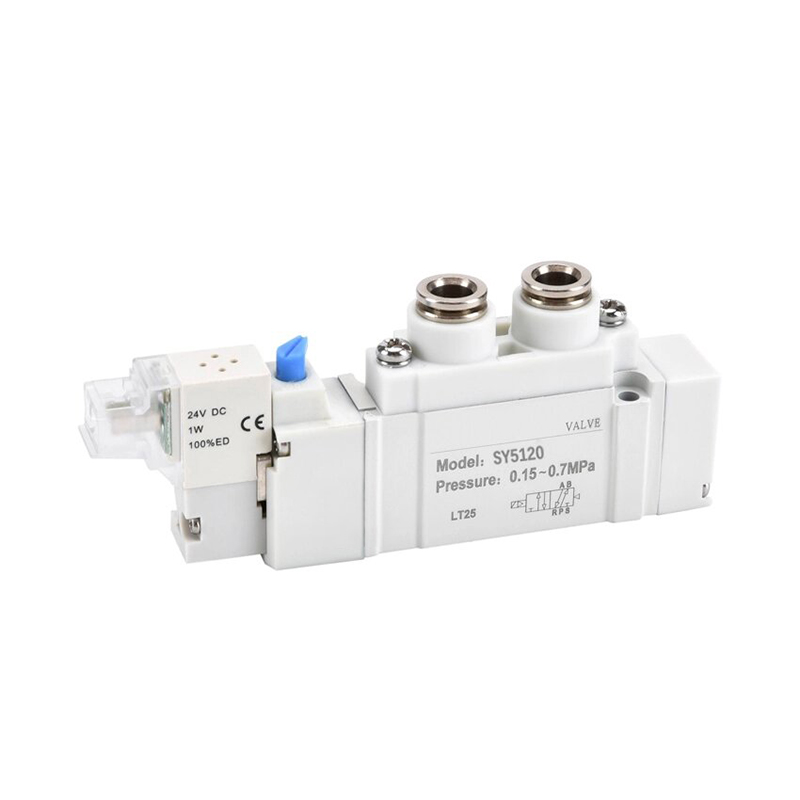

SOLH SY-seeria pilootjuhitav 5-pordiline solenoidventiil on täielikult vahetatav sobivate SMC-ventiilidega, sealhulgas SY3000 mini, SY5000 keskmise mainstream, SY7000 suur ja SY9000 eriti suured mudelid. See pakub täielikke vooluringi valikuid: 5/2 ühe-/kahepoolilist ja 5/3 kolmeasendit koos keskel suletud, keskmise väljalaske ja keskmise rõhu etteande funktsioonidega. Standardsed 0,35 W mähised ja valikulised 0,1 W ülimadala võimsusega energiasäästumähised toodavad vähe soojust pidevaks pingestamiseks. Sisemine pilootversioon töötab 0,1–0,7 MPa, samas kui väline pilootvariant toetab -100 kPa vaakumkeskkonda. Vahetihendiga pool jõuab kuni 200 miljoni lülitustsüklini. Õhuavad on paigutatud küljele, üla- ja allapoole painduvate torude suunamiseks. Ventiilid kasutavad pistikühenduse konstruktsiooni, mis ühildub SS5Y kollektori klapisaartega, võimaldades ühe ventiili hooldamist ilma kogu panka lahti võtmata, IP65 pistikühenduse ja IP67 kollektori aluse reitinguga. Optimeeritud sisemised torud tagavad umbes 80% suurema voolu kui vanad ventiilid ja sisseehitatud pilootfiltri võrk hoiab ära pooli kinnijäämise tolmust. Laialdaselt kasutatav silindrite suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks pooljuhtide, autode keevitamise, pakendamise ja meditsiinilise automaatika seadmetes.

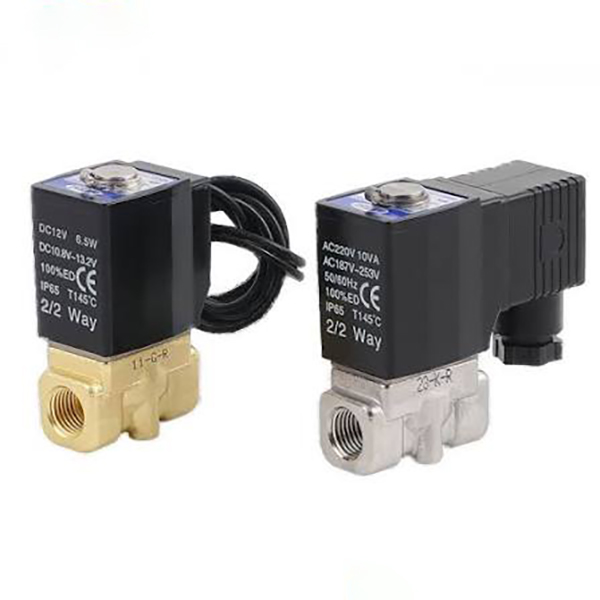

SOLH 2S-seeria 2/2-suunalised normaalselt suletud vedeliku solenoidventiilid sisaldavad kahte täisliini: otsese toimega väikese avaga 030/050 mudelid ja pilootjuhitavad suure avaga 150–500 variandid puhta vee, suruõhu, jahutusvedeliku, määrdeõli ja nõrgalt söövitava vedeliku torujuhtmete automaatseks sisse- ja väljalülitamiseks. Otsetoimega versioon võimaldab nullrõhu käivitamist ilma minimaalse diferentsiaalpiiranguta, sellel on kompaktne suurus, universaalne paigaldussuund ja millisekundiline kiire lülitus, mis sobib ideaalselt madala rõhuga mikrovoolurakenduste jaoks, nagu ühe punktiga tööpinkide jahutamine, 3C mikroõhu/vee harud ja minipuhastusseadmed. Pilootjuhitav tüüp nõuab täielikuks avamiseks minimaalset 0,05 MPa rõhuerinevust, tagab ülisuure voolu madala võimsusega madala kuumusega mähistega, sobib õhukompressori äravoolupeade, peamiste pihustusveetorustike ja suure vooluga tsirkuleerivate veetöötlustorustike jaoks. Standardsed NBR-nitriilkummist tihendid on varustatud valikuliste happe- ja kuumaveekindlate EPDM-i toidukvaliteediga tihenditega. Saadaval on mitme rahvusvahelise keermega standardid (PT/G/NPT) ja ülemaailmsed universaalsed poolipinged (DC12/24V, AC24/110/220V), mida toetavad DIN-pistiku ja juhtmejuhtme juhtmestiku valikud. Kuumuskindlad mähised võimaldavad pikaajalist pidevat pingestamist. Valikujuhend: otsetoimiv tüüp torujuhtmetele, mille staatiline rõhk on alla 0,05 MPa ja väikese haruvooluga; Pilootjuhtimisega versioon G1/2 ja kõrgematele peakollektoritele stabiilse kõrgsurve ja suure tsirkulatsioonivooluga. EPDM-tihend on kohustuslik kuuma vee ja toiduainete jaoks mõeldud vedela keskkonna jaoks.

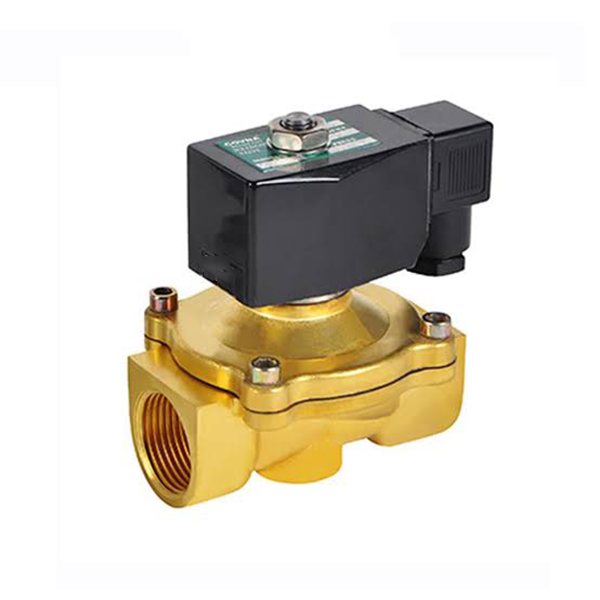

SOLH 2W seeria 2/2-suunaline normaalselt suletud vedeliku solenoidventiil täismessingist korpusega sisaldab väikese avaga otsetoimega 030/050 mudeleid ja suure avaga pilootjuhtimisega 150–500 variante, mis on mõeldud puhta vee, suruõhu, lõikamisjahutusvedeliku, määrdeõli ja nõrgalt söövitavate vedelikutorude automaatseks sisse- ja väljalülitamiseks. Otsetoimega versioon realiseerib nulli diferentsiaalrõhu käivitamise ilma minimaalse töörõhu piiranguta, sellel on kompaktne suurus, universaalne paigaldussuund ja millisekundiline kõrgsageduslik lülitus, mis sobib ideaalselt madala rõhuga mikrovooluharude, vaakum-abiveekontuuride ja väikeste tööpinkide ühepunktijahutuse jaoks. Pilootjuhitav tüüp nõuab minimaalset diferentsiaalrõhku 0,05 MPa, tagab ülisuure voolu väikese võimsusega madala temperatuuriga mähistega, sobib õhukompressori peamiste äravoolutorustike jaoks, üldmontaaži peamiste pihustusveekontuuride ja suure vooluga tsirkuleerivate torustike jaoks veetöötlussüsteemide jaoks. Standardsed NBR-nitriilkummist tihendid on varustatud valikuliste kuuma- ja happekindla EPDM-i toidukvaliteediga tihenditega. Saadaval on mitu rahvusvahelist keermestandardit (PT/G/NPT) ja täisvahemiku pooli pingeid (DC12/24V, AC24/110/220V), mida toetavad DIN-pistikupesad kapi juhtmestiku jaoks ja IP65 veekindlad juhtmejuhtmed niiskete välisseadmete jaoks. Kuumuskindlad mähised võimaldavad 24-tunnist pidevat pinget ilma läbipõlemiseta. Valikujuhised: valige otsetoimiv tüüp torustike jaoks, mille staatiline rõhk on alla 0,05 MPa ja mikro ühepunktiline vool; vali pilootjuhitav variant G1/2 ja kõrgemate peakollektorite jaoks stabiilse kõrgsurve suure tsirkulatsiooniga. EPDM-tihend on kohustuslik kuuma vee, puhastatud vee ja toidukvaliteediga vedela keskkonna jaoks.
