SOLH MHW2 hammaslatt ja 180° pöörlev pneumaatiline haarats on täielikult asendatav samaväärsete SMC mudelitega. Hammasratta ajam võimaldab sümmeetrilist sünkroonset lõua pöörde, iga lõualuu pöörleb kuni 90°, et avada kokku 180°, sünkroniseerimisviga ≤0,1°, et tagada tasakaalustatud kinnitus ja vältida tooriku libisemist. Kahepoolse toimega konfiguratsioonis on ava suurus vahemikus 20 kuni 50 mm. Lõuad seisavad täielikult avanedes kehaga risti, minimeerides hõivatud ruumi ning hõlbustades mehaanilist vältimist ja tooriku ümberpööramist. Kõvaanodeeritud ruudukujulise alumiiniumkorpuse neljapoolsed andurisooned piiranguteta magnetlüliti paigaldamiseks. Optimeeritud tolmukindel tihendus toetab pika tsükliga töötamist tolmustes töökodades. Võrreldes nukkajamiga MHY2-ga pakub MHW2 suuremat kandevõimet ja paremat sünkroniseerimist; erinevalt lülituslülitist MHT2 ei ole sellel väljalülitavat iselukustumist, kuid see tagab palju suurema pöördenurga. Laialdaselt kasutatav keskmise koormusega toorikute (1–20 kg), pappkastide, suurte plastosade ümberpööramiseks ja käsitsemiseks ning peale- ja mahalaadimiseks kinnistes automaatikajaamades.

SOLH MRHQ laba tüüpi integreeritud pöördhaarats on täielikult asendatav samaväärsete SMC mudelitega. See integreerib labaga pöörleva mooduli ja paralleelse õhuhaarde ühte täiturmehhanismi, asendades pöördlaua ja eraldi sõrmesilindri jagatud kombinatsiooni. Üldpikkus lüheneb ligikaudu 20% ja torude takistused pöörlemise ajal on välistatud. Avamõõdud katavad 10/16/20/25 mm standardsete 90° ja 180° pööramise versioonidega. Lõpp-tõkestuskruvid võimaldavad ±10° kogu nurga peenreguleerimist. Kahepoolse toimega paralleelne lõualuu saavutab korduva positsioneerimise täpsuse ±0,01 mm. Viis kinnituspinda koos asukohaotsikute ja tihvtide avadega võimaldavad kiiret tsentreerimist ja mitmesuunalist montaaži. Sisseehitatud magnetrõngad toetavad kuni nelja M9-seeria pilliroo lülitit, et tuvastada nii pöörlemispiirid kui ka lõualuu avatud/suletud olek täielikuks PLC blokeeringu juhtimiseks. Tänu õlivabale isemäärivale struktuurile kasutatakse seda laialdaselt tooriku haaramiseks, ümberpööramiseks ja suuna muutmiseks kitsas ruumis 3C elektroonikas ning pakendamisautomaatikaliinides kergete ja keskmiste koormustega 0,1–5 kg. Koormuse valikul on nõutav minimaalselt 30% ohutusvaru.

SOLH HFZ lineaarse juhiku paralleelne pneumaatiline haarats on otse vahetatav SMC MHZ2 seeriaga. See kasutab kahe kolviga hammaslati ja hammasrattaga sünkroonülekannet, mis on integreeritud kuuli lineaarse juhikuga, et tagada kõrge jäikus ja suurepärane nihkekoormuskindlus. Saadaval on kolm ajamite varianti: standardne kahetoimeline HFZ; ühetoimeline normaalselt suletud HFSZ (vedru hoiab töödeldavat detaili, kui õhk katkeb); ühetoimeline normaalselt avatud HFTZ (vedru vabastab tooriku õhukao korral). Ava suurus on vahemikus 6 kuni 40 mm, korduva positsioneerimise täpsusega ±0,01-±0,02 mm. Mitmed kinnitusvõimalused hõlmavad põhjatõrjumist, külgmist kinnitust ja läbiva avaga N-tüüpi. Kahepoolsed anduri sooned ja sisseehitatud magnetrõngad toetavad M9-seeria magnetlüliteid avatud/suletud tagasiside jaoks. Sobib väliseks kinnituseks ja sisemiseks laiendavaks haardeks. Valikuliste tarvikute hulka kuuluvad tolmukatted, kõrge temperatuuriga tihendid ja NSF-H1 toidumääre. Efektiivne kinnitusjõud väheneb pikendatud lõualuu üleulatusega; koormuse arvutamisel on vajalik ohutusfaktor ≥1,5. Laialdaselt kasutusel robotite otsaefektorites, 3C elektroonikas, täppisriistvaras, survevalu- ja pakendamisautomaatika täppishaardejaamades, eriti rakendustes, mis nõuavad väljalülitamise ohutut hoidmist või vabastamist ja töötingimusi külgsuunalise nihkekoormusega.

SOLH HFP ökonoomne kang-tüüpi paralleelne pneumaatiline haarats kasutab mehaanilist hoovaühendust kui kulutõhusat kerget haardelahendust. Avamõõdud katavad 10/16/20/25/32 mm. Lõuad sulguvad, kui kolb sirutub välja ja avanevad tagasitõmbamisel; Kinnitusjõud on tooriku usaldusväärseks hoidmiseks 20–30% suurem kui avamisjõud. Kinnitusavad on saadaval kolmel küljel: küljel, all ja taga. Sisseehitatud püsimagnetid töötavad CS1-G magnetlülititega avatud/suletud oleku tagasiside andmiseks. Metallist hõõrdumise isolatsiooniplaadid vähendavad hõõrdumist, et kohaneda suure tsükliga pideva tööga. See on ökonoomne alternatiiv lineaarjuhitavatele haaratsidele, nagu HFZ ja MHZ2, ning sobib kulutundlikele kergetele ja keskmise koormusega rakendustele. Kangi liigendeid on soovitatav perioodiliselt määrdega hooldada. Laialdaselt kasutatav 3C plastosade, miniatuurse tembeldatud riistvara ja väikeste pakendikomponentide kõrgsageduslikuks käitlemiseks. Ei soovitata püsivate suurte nihkekoormustega või ülikõrgete montaažinõuetega tingimustes.

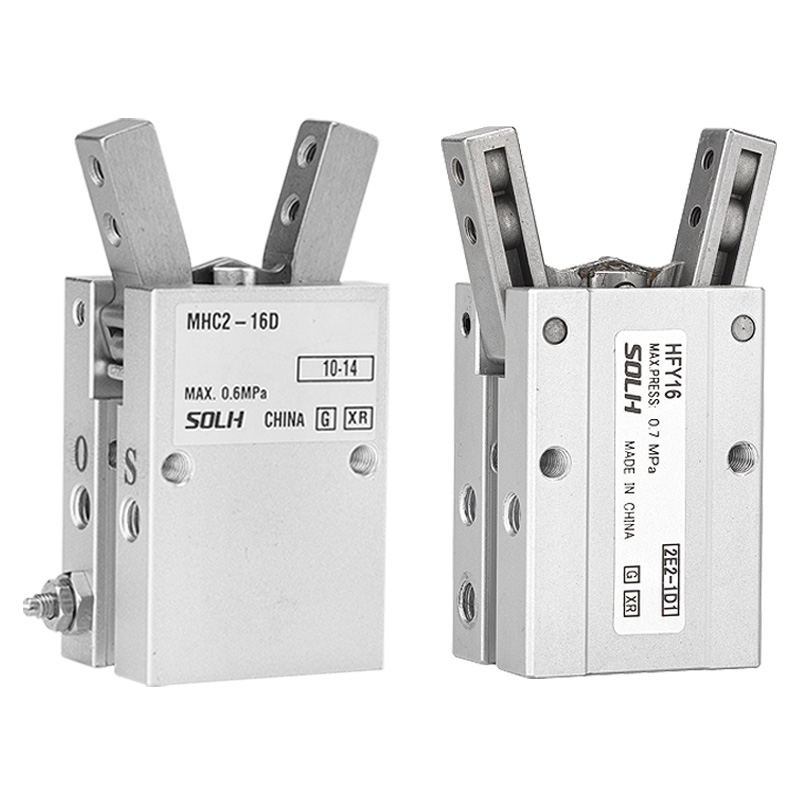

SOLH HFY Y-tüüpi pöördega pneumaatiline haarats on kulutõhus vahetatav alternatiiv SMC MHC2-le. Käitatakse ühe kolviga pöördemomendi võimendusega. Pakutakse kahte varianti: kahetoimeline HFY ja ühetoimeline normaalselt avatud HFTY. Pöördeulatus ulatub +30°/-10° ja kogu efektiivne pöördenurk on umbes 40°. Sisseehitatud reguleeritavad drosselklapid võimaldavad iseseisvat kiiruse reguleerimist avamisel ja sulgemisel ning korduva positsioneerimise täpsus saavutab ±0,02 mm. Avamõõdud katavad 6/10/16/20/25/32 mm. Saadaval on kolm kinnituspinda (alumine, külg, tagumine). Sisseehitatud magnetrõngad ühilduvad CMSH ja DS1-G magnetlülititega piirsignaali tagasiside saamiseks. See sobib ideaalselt ümmarguste, kumerate ja ebakorrapäraste miniatuursete osade välimise mähise haaramiseks kitsas paigaldusruumis ja kõrgsageduslike kergete koormuste käsitsemise tingimustes. Valiku ajal pange tähele, et kinnitusmoment väheneb lõualuu pikendatud üleulatumisel; koormuse kontrollimiseks on vajalik ohutusfaktor ≥1,5. Võrreldes algse MHC2-ga on HFY-l pisut kitsam pöördenurk, kuid see toetab kolmepoolset kinnitust suurepärase kuluvõimega. Originaal MHC2 on soovitatav, kui on vaja laiemat pöördevahemikku või tavapäraselt suletud hoidmisfunktsiooni.

SOLH HFR-pöördhoob 180° laia avanemisega pneumaatilist haaratsit käitab kolbhoovastik, et pöörata lõugasid. Iga lõualuu pöördub kuni 90°, moodustades täielikult avatuna sirge joone, et tagada maksimaalne kliirens ja kõrvaldada mehaanilised häired valimise ja asetamise ajal. Puuraugud katavad 10/16/20/25/32 mm puhtalt kahetoimelise disainiga. -2°~-5° ülesulgumisnurk tagab stabiilse kinnituse. Saadaval on kolm kinnituspinda (külg, alumine, tagumine); tihvtide aukude paigutamine alusele parandab montaaži täpsust ja sufiksi-N läbiva ava kinnitus on valikuline. Kõikidel mudelitel on sisseehitatud püsimagnetid ja anduri sooned, mis ühilduvad CMSH magnetlülititega. Optimeeritud tolmukindel lõualuu struktuur ja hõõrdumisvastased metalliseparaatorid tagavad mõõdukalt tolmuses töökojakeskkonnas kasutusea üle 5 miljoni tsükli. Laialdaselt kasutatav sügavate õõnsustega toorikute, suurte plastkorpuste ja karbimaterjalide haaramiseks ja liigutamiseks. MHW2 käiguga pöördega haaratsit võib kaaluda keskmise koormusega rakendustes, kui äärmuslik vältimiskaugus pole vajalik. Pöördemomendi arvutamisel tuleb varuda minimaalselt 30% ohutusvaru; pikendatud lõua üleulatus vähendab oluliselt efektiivset kinnitusmomenti.

SOLH CJ1 üliminiatuurne tihvtiga pneumaatiline silinder on vahetatav samaväärsete SMC mudelitega, mida pakutakse φ2,5 ja φ4 ava suurusega. φ2.5 on ainult ühetoimeline vedrutagastus, samas kui φ4 toetab nii ühe- kui ka kahetoimelisi versioone. Õhuke ja ülikerge (2–3,5 g), sellel pole kiireks reageerimiseks sisseehitatud polstrit. Vardapoolset õhuava saab pöörata ±90°, et hõlbustada torude paigutust. Väliskeermed mõlemas otsas võimaldavad otsest aksiaalset kinnitust ilma lisaklambriteta. See annab tõukejõu vahemikus 0,64 kuni 6,3 N 0,5 MPa juures, sobib mikrokoormustele alla 100 g, et vältida löögikahjustusi õrnadele pisikestele toorikutele. NBR-tihendid toetavad õlivaba töötamist puhta keskkonna jaoks. Laialdaselt kasutatav lühikäiguliste kõrgsageduslike tõukefunktsioonide puhul, sealhulgas 3C-nupu vastupidavuse testimine, kiibi väljutamine, mikrokomponentide positsioneerimine, instrumentide täppishäälestus ja meditsiiniseadmete miniatuursed ajamid. Valiku ajal on soovitatav kasutada tõukejõu ohutustegurit vähemalt 50%.

SOLH CJP2 kompaktne kahepoolse toimega tihvtiga pneumaatiline silinder on täielikult asendatav samaväärsete SMC mudelitega. Ava suurused on Ø4/6/10/16 mm, jagatud CJP2-ks (ilma magnetita) ja CDJP2-ks (sisseehitatud magnetrõngas). Puhas kahetoimeline disain, mille mõlemas otsas on kummist padjad, et vähendada lööke ja müra. Võrreldes pärand CJP seeriaga on sellel lühem kerekonstruktsioon ja saavutatakse 55–65% kaalulangus. Saadaval on kuus kinnitusviisi: põhi-, paneel-, äärik-, jalakinnitus ja palju muud, mis sobivad sisseehitatud paigalduseks, aksiaalseks kinnituseks ja külgmiseks paigalduseks. Kõik suurused on varustatud magnetrõngastega; isegi minimaalne Ø4 variant toetab kahte M9-seeria magnetlülitit kahesuunalise asendi tagasiside jaoks. Kõvaanodeeritud alumiiniumist tünn ja NBR-tihendid võimaldavad õlivaba töötamist, kasutusiga üle 3 miljoni tsükli ja stabiilse kahesuunalise tõukejõu. Kasutatakse laialdaselt lühikese käiguga kahesuunaliste tõukejõu rakenduste jaoks, nagu mikrokomponentide väljutamine 3C-tööstuses, nuppude vastupidavuse testimine, instrumentide täppishäälestus ja miniatuursed ajamid meditsiiniseadmete jaoks. Valiku ajal tuleb reserveerida vähemalt 30% koormuse ohutusvaru. Valige ühetoimeline CJP, kui on vaja vedrutagastussüsteemi, ja CJ1 üliminisilinder äärmiselt kitsa ülikerge koormaruumi jaoks.

SOLH CJP ühetoimelise vedrutagastusjõuga mikrotihvtiga pneumaatiline silinder on täielikult asendatav samaväärsete SMC mudelitega. Ava suurused hõlmavad Ø4/6/10/16 mm, sealhulgas CJP (ilma magnetrõngata) ja CDJP (sisseehitatud magnetrõngas) variandid. Ühekordse toimega konstruktsioon ulatub õhuvarustuse alla ja tõmbub õhu väljalülitamisel vedru abil automaatselt tagasi koos väljalülitamise lähtestamise turvafunktsiooniga. Ilma sisseehitatud padjata tagab see kiire reageerimise ja maksimaalse tsüklisageduse kuni 250 cpm. Saadaval on kaks kinnitusviisi: paneelikinnitus B ja süvistatud kinnitus S. Ülilühikese korpuse saab paigaldada masinasse, et säästa paigaldusruumi. Kõvaanodeeritud messingist tünn ja NBR-tihendid toetavad õlivaba puhta keskkonna toimimist ja kasutusiga üle 3 miljoni tsükli. Laialdaselt kasutatav ühesuunalise väljaviskamise, positsioneerimispeatuse, miniatuurse rakise juhtimise, 3C-nupu vastupidavuse testimise ja muude lühiajaliste ühesuunaliste ajamite jaoks. Valiku ajal on soovitatav kasutada vähemalt 50% tõukejõu ohutusvaru. Valige kahesuunalise tõuke-tõmbe liikumise jaoks kahepoolse toimega mudel CJP2 ja ülikerge kandevõime jaoks äärmiselt kitsas ruumis ülimalt minisilinder CJ1.
