Pneumaatiliste komponentide seeria

SOLH VM2 (VM200) keskmine mehaaniline klapp on täielikult asendatav sobivate SMC mudelitega. Keskmise pistikukonstruktsiooniga Cv=0,87 voolukoefitsiendiga selle vooluvõimsus on umbes 8 korda suurem kui mini VM1 seerias, mis on varustatud standardse Rc1/4 pordi ja valikuliste NPT/G1/4 keermetega. See töötab rõhu all 0–1,0 MPa ja ei ühildu vaakumiga, kasutades määrdevaba kulumiskindlat tihendit ja tugevat metallkorpust. Saadaval on külgmiste ja alumise pordi torustiku paigutused, mida toetab vahetatavate täiturmehhanismide täielik valik: standardne POM-rull / karastatud terasest kulumiskindel rullhoob, ühesuunaline tagasilöögivastane rull, sirge kolb, lame nupp, kollase seene hädaseiskamispea, roheline indikaatornupp ja lukustatav hingenupp. Karastatud terasest rullvariant sobib rasketele ja kulumiskindlatele tootmisliinidele. Laialdaselt kasutatav silindrite ja liuglaua käigupiiri tuvastamiseks, seadmete käsitsi käivitamiseks, rakiseseadme õhulülitamiseks ja ohutusavariilukustamiseks, see toimib peavoolu mehaanilise õhupäästikuna pakendi-, tekstiili-, trüki- ja üldautomaatika tootmisliinidel.

SOLH VM4 (VM400) keskmine 3-pordiline mehaaniline klapp on täielikult asendatav samaväärsete SMC mudelitega, mis paiknevad mini-VM1 ja suure vooluhulgaga VM2 seeriate vahel. Selle põhieelis seisneb ühilduvuses kogu rõhuvahemikuga alates -100 kPa vaakumist kuni 1,0 MPa positiivse rõhuni – see funktsioon pole VM2 puhul saadaval. See kasutab standardset Rc1/8 porti koos valikuliste NPT/G1/8 keermetega ja Cv=0,38 vooluvõimsusega, toetades külgmiste ja alumise pordi torustiku paigutust. Tugeva metallkorpusega ehitatud see talub 1000 m/s² lööke ja tugevat vibratsiooni, sobib karmide raskeveokite tootmisliinidele, määrdevaba tolmukindla tihendiga, mis tagab pika kasutusea. Kaasas on täielik vahetatavate täiturmehhanismide komplekt: standardne / karastatud kulumisvastasest terasest rullhoob, ühesuunaline tagasilöögivastane rull, sirge kolb, mitmevärvilised seente hädaseiskamisnupud, 2/3-positsioonilised pöördnupud, lukustatavad surunupud ja lülitushingede hoovad. Laialdaselt kasutatav silindri- ja liugurlaua käigupiiri tuvastamisel, vaakum-adsorptsiooni-/vabastusahelates, seadmete käsitsi käivitamisel, masina ohutuse avariiblokeeringul ja rakiseseadme ümberlülitamisel, see on ideaalne keskmine mehaaniline päästikventiil töötingimuste jaoks, mis nõuavad vaakumiga ühilduvust ja tugevat löögikindlust.

SOLH ITV suure vooluhulgaga elektropneumaatiline proportsionaalventiil on täielikult asendatav samaväärsete SMC mudelitega. Kasutades suletud ahela rõhu tagasisidesüsteemi, aktsepteerib see DC0–10 V pinget, 4–20 mA voolu analoogsignaale ja valikulist väljasiini sidet, sealhulgas CC-Link, PROFINET, EtherNet/IP, et saavutada astmeteta ja ülitäpse õhurõhu kaugreguleerimine ±1% FS-juhtimistäpsusega ning IP65 tolmu- ja pritsmekaitsega. Kolm seeriat hõlmavad erinevaid vooluvahemikke: ITV1100 väikese vooluhulga jaoks, ITV2100 universaalse keskmise voolu jaoks ja ITV3100 suure vooluhulga jaoks kuni 4400 L/min ANR, reguleeritava rõhuga vahemikus 0,005 kuni 0,9 MPa. See toetab Rc/NPT/G keermeid ja sisestusliitmikke, sisseehitatud LED-digiekraani ja enesediagnostika häiret DC24V madala toiteallika all. Laialdaselt kasutatav suure avaga silindrite käivitamiseks, kile ja traadi pideva pinge juhtimiseks, pooljuhtide ja optiliste täppisprotsesside jaoks, automaatseks väljastamiseks ja katmiseks, keevitus- ja neetimisseadmete mitmeastmeliseks rõhulülitamiseks, mitme manuaalse regulaatori asendamiseks, et teostada digitaalset tsentraliseeritud rõhu juhtimist automatiseeritud tootmisliinidel.

SOLH XTO674 ja INA14 sisseehitatud tagasilöögiklappidel on sama struktuurne platvorm ülimadala 0,01 MPa pragunemisrõhuga, mis ühildub nii suruõhu kui ka puhta veega, et tagada tagasivoolu kaitse vaakum- ja madalrõhuga vedelikutorustikes. XTO674 on messingist valmistatud krüogeenne versioon, mis töötab kuni -30 ℃; INA14 standardseeria pakub messingist või SUS304 roostevabast terasest korpust, mis on varustatud standardsete NBR-tihendite ning valikulise õli- ja kõrge temperatuurikindla FKM-i ja ilmastikukindlate CR-tihenditega. Voolunoolega märgistusega kompaktse sisekeermega konstruktsiooni saab paigaldada otse torujuhtmetesse ilma täiendavate sulgudeta, vältides tõhusalt vaakumi kadu ja vastupidist õhuvoolu, kui see on paigaldatud vaakumgeneraatorite ja iminappade vahele. Kahel seerial on identsed üldmõõtmed ja keermesuurused otseseks väljavahetuseks ilma torude muutmiseta, mida kasutatakse laialdaselt krüogeensetes seadmetes, vaakumtootmisliinides, korrosioonikindlates kõrge temperatuuriga vedelikuahelates ning üldistes pneumaatilistes ja veetorustikes ühesuunalise rõhu säilitamiseks ja tagasivoolu vältimiseks.

SOLH ZL112 mitmeastmeline Venturi vaakum ejektor on täielikult asendatav samaväärsete SMC mudelitega, mis on varustatud standardse Φ1.2 otsikuga. Selle energiasäästlik mitmeastmeline struktuur tagab stabiilse vaakumi vahemikus -88–92 kPa, vähendades samal ajal õhutarbimist üle 40% võrreldes üheastmeliste ejektoritega. Tänu väga integreeritud modulaarsele disainile pakub see K1 kahe toite/vabastusventiili automaatseks imemiseks ja väljapuhumiseks ning säästvaid K2 ühe toiteventiili variante. Sisseehitatud summuti piirab töömüra alla 70 dB(A); Saadaval on kaks väljalasketüüpi: standardne integreeritud summutitüüp ja P tsentraliseeritud väljalaskeava suure vooluhulga jaoks. Valikulised lisatarvikud hõlmavad analoogseid mehaanilisi vaakummõõtureid ja digitaalseid vaakumrõhulüliteid, millel on NPN/PNP ühe-/kahekanaliline ja pinge/voolu analoogsignaali väljundid, lisaks erinevad pistikühendused, mähise pinged ja käsitsi reguleerimisnupud. Ilma sisemiste liikuvate osadeta hooldusvabaks pidevaks tööks, saab selle paigaldada otse roboti otsaefektoritele, et lühendada vaakumi reageerimisaega. Seda kasutatakse laialdaselt 3C klaaspaneelide, lehtmetalli, pakke- ja trükimaterjalide ning stabiilset suure vooluga vaakum-adsorptsiooni vajavate poorsete toorikute mitme iminappaga käsitsemisel.

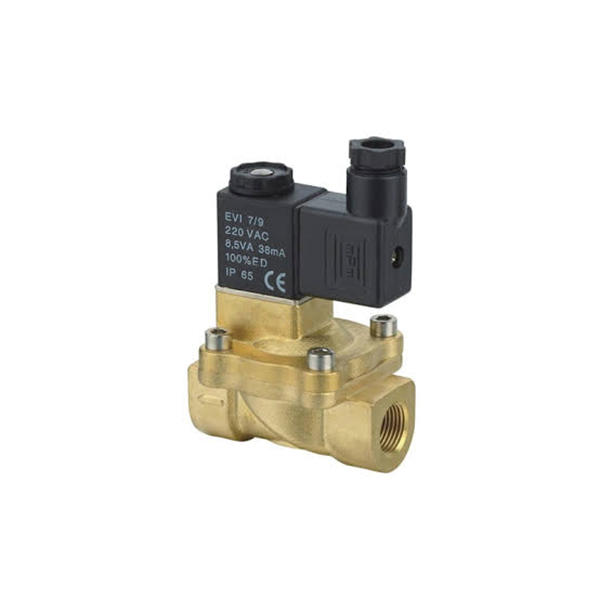

Versioon 1｜Ametliku tootelehe pikk koopia (SEO-le keskendunud, ~290 sõna sõltumatu veebisaidi üksikasjade lehe jaoks) SOLH 2V seeria 2/2-suunalised messingist vedeliku solenoidventiilid on mitmekülgsed elektromagnetilised sisse- ja väljalülitusventiilid, mis on loodud suruõhu, tööstusliku vee ja määrdeõli universaalseks juhtimiseks, saadaval kahes küpses konstruktsioonikonfiguratsioonis: otsese toimega 2V025 ja membraaniga pilootjuhitavad 2V130 ja 2V250 variandid. Tugevate sepistatud messingist klapikorpuste ja suure jõudlusega tihenduselementidega koostatud tootevalik tagab usaldusväärse lülitusjõudluse, mis hõlmab nullrõhu käivitamist ja suure vooluga torujuhtme reguleerimist. Kompaktsel 2V025 otsetoimega mudelil on otsene elektromagnetiline ajami struktuur, mis võimaldab normaalset avamist 0 MPa nullrõhu erinevuse juures. Varustatud kulumiskindlate VITON fluori kummitihenditega, peab see vastu nõrgale söövitavale keskkonnale ning kohandub suurepäraselt madalsurvetorustike, vaakumsilmuste ning mikrovoolu pihustus- ja jahutusseadmetega. Pilootjuhitavad 2V130 ja 2V250 toetuvad membraani juhtimiseks keskmisele rõhuerinevusele, millel on märkimisväärselt suur vooluvõimsus ja madal spiraali energiatarve; need nõuavad minimaalset käivitusrõhku 0,05 MPa ja kasutavad NBR-nitriilkummist tihendeid, mis sobivad ideaalselt tavaliste vee- ja suruõhutorustike jaoks. Kõik versioonid kasutavad B-klassi isoleeritud mähiseid, millel on IP65 sisendkaitse ja kiire lülitusreaktsioon 0,05 sekundi jooksul. Mitmed juhtmestiku valikud (DIN-pesa, liikuvad juhtmed, indikaatortulede pistikupesad) ja rikkalikud keermespetsifikatsioonid vahemikus G1/8 kuni G1 tolli toetavad paindlikku paigaldust kohapeal. SOLH 2V seeria, mida kasutatakse laialdaselt vaakumjuhtimises, seadmete jahutusveeahelates, katla automaatses veevarustuses, õhukompressori veevõtus ja peamise gaasi-vedeliku torustiku väljalülitamises, pakub ökonoomseid ja stabiilseid üldisi vedelike ümberlülituslahendusi tööstusliku automatiseerimise vedelike täisspektrilistele ahelatele.

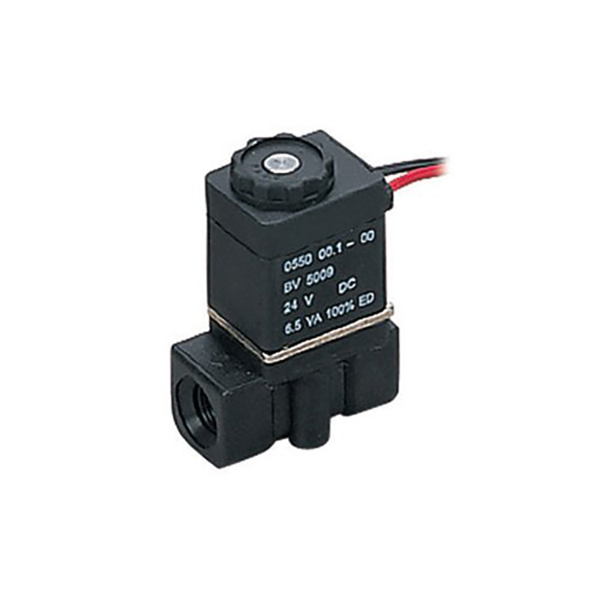

SOLH 2P-seeria mini-2/2-suunalised otsese toimega normaalselt suletud solenoidventiilid võtavad kasutusele ülitugevad PA66 nailonist insener-plastist klapikorpused, mis on spetsiaalselt ette nähtud suruõhu, puhta vee ja madala viskoossusega määrdeõli odavaks väikese vooluhulga automaatseks ümberlülitamiseks. Tõelise nullrõhuga käivitusvõimega ventiil saab normaalselt avaneda 0 MPa rõhuerinevuse korral, katkestades tõhusalt pilootjuhitavate solenoidventiilide rõhusõltuvuse. See seeria kasutab küpset otsest elektromagnetilist juhtimisstruktuuri. Väljalülitatud olekus surub sisseehitatud lähtestusvedru klapi südamiku tihedalt kokku, et säilitada täielikult suletud olek; pinge all olev elektromagnetiline külgetõmme tõstab ventiili südamiku kiiresti, et torujuhe läbi viia, kogu lülitusprotsess lõppeb 0,05 sekundi jooksul, et tagada ülikiire reageerimine. Standardkonfiguratsioonis kasutatakse kulumiskindlaid VITONi fluorokummist tihendeid, millel on suurepärane vastupidavus õlile, veele ja kergelt söövitavale keskkonnale; NBR nitriilkummist tihend on saadaval valikulise asendusena vastavalt töötingimustele. Mähis saavutab IP65 tolmu- ja veekindla kaitseklassi koos B-klassi isolatsiooniga, mis on võimeline stabiilselt ja pidevalt töötama niiskes töökojakeskkonnas. Fikseeritud φ2,5 mm vooluava ja CV väärtusega 0,23 on saadaval kaks peavoolu keerme spetsifikatsiooni G1/8 ja G1/4, mis on ühendatud erinevate juhtmestiku valikutega, sealhulgas standardse DIN-pesa, liikuvate juhtmete ja indikaatortulede pistikupesadega ning universaalsete vahelduv- ja alalispingevalikutega, et vastata ülemaailmsetele nõuetele. Kerge kompaktne kontuur sobib paigaldamiseks kompaktsete seadmemoodulite sisse. Seda kasutatakse laialdaselt vaakumgeneraatori õhuallika juhtimises, väikese silindri õhuvarustuse ümberlülitamises, seadmete mikrojahutusvee ahelates, automaatsetes pihustustes, õhukompressori automaatsetes äravoolusüsteemides ja väikestes niisutussüsteemides, mis toimib kulutõhusa miniatuurse vedeliku juhtimise alternatiivina messingist 2V seeria ventiilidele.

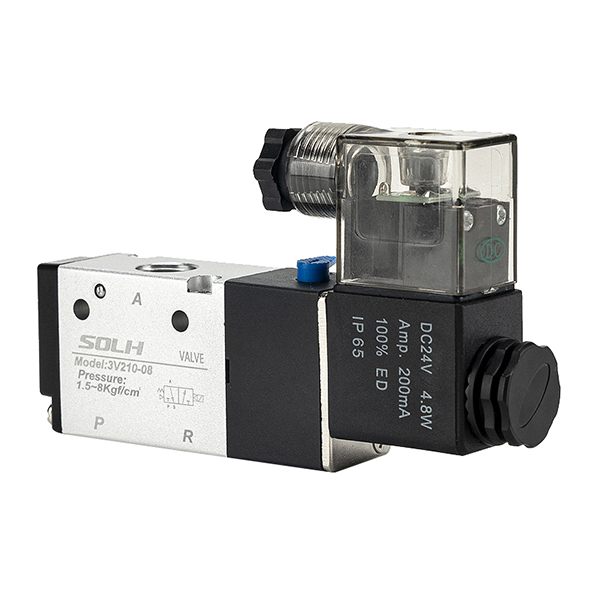

SOLH 3V seeria 3/2-suunalised pneumaatilised solenoid-suunalised juhtventiilid on konstrueeritud nii otse- kui ka pilootjuhitavate struktuuridega, mis on kohandatud ühe toimega vedrutagastussilindrite juhtimiseks ja vaakumpneumaatiliste ahelate lülitamiseks. See seeria on saadaval normaalselt suletud (NC) ja normaalselt avatud (NO) konfiguratsioonides. See seeria kasutab kompaktse paigutuse, kiire reageerimise ja IP65 tolmu- ja veekindla kaitseklassiga ülitugevaid kergeid alumiiniumsulamist klapikorpusi, mis toimivad väikeste ja keskmise suurusega pneumaatiliste automaatikasüsteemide standardse juhtkomponendina. Portide paigutus järgib universaalseid tööstusstandardeid: P peamise õhu sisselaskeava jaoks, A silindreid või vaakumimejaid ühendava tööpordi jaoks, R väljalaskeava jaoks, mis on kohandatud summutitega, et vähendada töömüra. Otsese toimega 3V1 ja 3V2 variandid toetavad usaldusväärset nullrõhuga käivitamist vahemikus 0–0,8 MPa lülitusreaktsiooniga alla 0,05 s, sobivad ideaalselt madalrõhuga gaasijuhtmete ja alarõhuvaakumi juhtimisstsenaariumide jaoks. Pilootjuhtimisega 3V100/3V200/3V300 seeriatel on suurem vooluvõimsus ja väiksem pooli võimsustarve, mis nõuab stabiilseks lülituseks minimaalset sisselaskerõhku 0,15 MPa, et rahuldada suure vooluhulgaga tavalisi pneumaatilisi silmuseid. Varustatud sõrmkübarakujulise käsitsi alistamise nupuga mugavaks kohapealseks silumiseks paigaldamise ja hoolduse ajal, toetab kogu seeria õlivaba töötamist ja stabiilset tihendusjõudlust. Mitme keerme spetsifikatsioonid, sealhulgas M5, G1/8, G1/4 ja G3/8, on valikulised, ühendatud peavoolu globaalsete vahelduv- ja alalispingetega ning kahe DIN-pesa ja lendava juhtmestiku juhtmestikuga. See võib otse asendada traditsioonilisi 3A õhupilootventiile ja 3L käsitõmbeventiile ilma konstruktsioonimuudatusteta, mida kasutatakse laialdaselt tooriku kinnitusmehhanismides, vaakum-adsorptsiooni lülituses, pneumaatilises blokeerimiskaitses ja väikeste täiturmehhanismide sisestusjuhtimises.

SOLH 4V-seeria pilootjuhitavad pneumaatilised suunajuhtventiilid on tööstuslikud pneumaatilised komponendid, mis hõlmavad 5/2-suunalist kahepositsioonilist ja 5/3-suunalist kolmepositsioonilist konfiguratsiooni, mis on spetsiaalselt optimeeritud edasi-tagasi liikumiseks, keskmise käigu positsioneerimiseks ja kahetoimeliste pneumaatiliste silindrite rõhu säilitamiseks. Võttes kasutusele ülitäpse spoolklapi südamiku ja sisseehitatud pilootkäivitusstruktuuri, on sellel seerial madal hõõrdetakistus, tundlik lülitustegevus ja madal pooli energiatarve, mida kasutatakse laialdaselt automatiseeritud koosteliinides, pakendamismasinates, positsioneerimisseadmetes ja üldistes pneumaatilistes ülekandesüsteemides. Viie pordiga paigutus vastab universaalsetele tööstusstandarditele: P on peamine õhu sisselaskeava; A ja B on kaks täitmisporti, mis on ühendatud kahepoolse toimega silindrite eesmise ja tagumise kambriga, et kontrollida pikendamist ja tagasitõmbamist; R ja S on väljalaskeavad, mis on konfigureeritud summutitega, et vähendada sõidumüra. 5/2-suunaline tüüp sisaldab ühe mähise elektrijuhtimise ja kahe mähise elektrilise juhtimise variante. Ühe elektrilise juhtventiiliga ventiilid toetuvad vedru lähtestamisele, et voolukatkestuse korral automaatselt tagasi pöörduda, mis sobib ideaalselt tavapäraste edasi-tagasi liikumise ja ohutuslähtestamise rakenduste jaoks. Topeltelektrilistel juhtventiilidel on ilma vedrudeta asendimälu, mis lukustab silindri hetkeasendi stabiilselt pärast väljalülitamist, et tagada pikaajaline positsioneerimine ja rõhu hoidmine. 5/3-suunaline kolmeasendiline versioon pakub kolme valikulist neutraalrežiimi: suletud keskus (tüüp C) lukustab kõik pordid silindri vedrustuse lukustamiseks ja kukkumisvastaseks kaitseks; väljalaskekeskus (tüüp E) ühendab A/B-pordid väljalaskekanalitega rõhu vähendamiseks ja vabaks hõljumiseks käsitsi kasutuselevõtu ajal; survekeskus (tüüp P) suunab suruõhku mõlemasse tööporti kahesuunalise tasakaalustatud kinnituse tagamiseks. Saadaolevad spetsifikatsioonid ulatuvad 4V110 kuni 4V410 keermesuurustega M5, G1/8, G1/4, G3/8 ja G1/2. Varustatud IP65 tolmu- ja veekindlate mähistega, mis toetavad tavalist vahelduv- ja alalispinget, toetab kogu seeria õlivaba töötamist ja kaasas on käsitsi tühistamise nupp mugavaks kohapealseks testimiseks ja hoolduseks. See on universaalne standardne suundventiil tööstusliku pneumaatilise automatiseerimise jaoks.
