Pneumaatiliste komponentide seeria

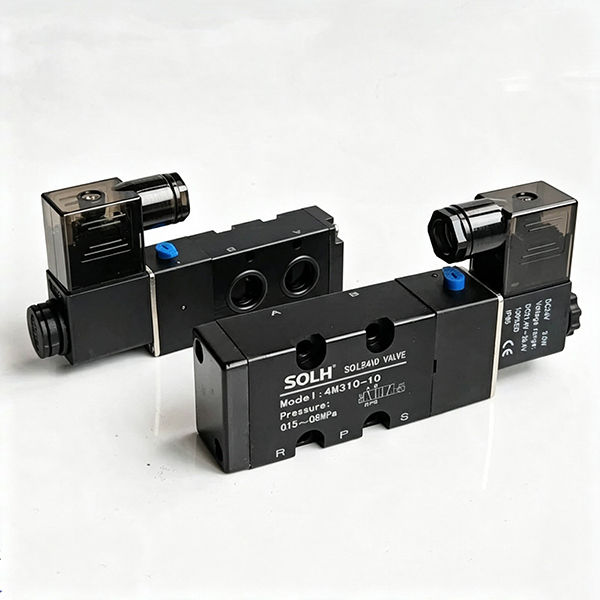

SOLH 4M seeria plaat-tüüpi 5/2-suunalised solenoidventiilid vastavad rangelt rahvusvahelistele NAMUR-i paigaldusstandarditele, mis on ette nähtud paigaldamiseks otse pneumaatiliste täiturmehhanismide külge, mis juhivad kuulventiile ja liblikventiile. Integreeritud alumisel alusel on sisseehitatud P, A, B, R1 ja R2 õhukanalid, mis võimaldavad täiturmehhanismi õhuõõnsustega sujuvat dokkimist ilma välise torustikuta A/B tööportide jaoks. See voolujooneline paigutus vähendab järsult torujuhtme paigutuse töökoormust ja võimalikke õhulekkekohti võrreldes tavaliste toruga ühendatud 4 V seeria solenoidventiilidega. See valik kasutab õlivaba tööga sisemist pilootpooli konstruktsiooni, mida pakutakse ühe spiraaliga vedru lähtestamise (4M × 10) ja kahepoolilise lukustusmäluga (4M × 20) konfiguratsioonides, mis hõlmavad kolme suurusklassi: 4M100, tavapärane 4M200 ja suure vooluga 4M300. Ühe elektrilise juhtimise variandid lähtestuvad vedru pinge all automaatselt, kui toide on tõrkekindla lähtestamise stsenaariumi jaoks lahti ühendatud, samas kui kahe elektrilise juhtimisega versioonid säilitavad pärast voolukatkestust pidevalt oma lülitusasendit, et säilitada klapi avanemise/sulgemise olekut torujuhtme pikaajaliseks lukustamiseks. Igal seadmel on küljele paigaldatud käsitsi tühistamise nupp mugavaks võrguühenduseta kasutuselevõtuks ja hooldustestimiseks. Rullid toetavad laialdaselt kasutatavaid globaalseid vahelduv- ja alalispingeid IP65 tolmu- ja veekindla sissepääsukaitsega, mis sobivad rangeteks töötingimusteks veepuhastuses, keemiatorustikes ja üldises tööstuslikes vedelikes. Seeria ühildub mõõtmete poolest samaväärse 4 V seeriaga jagatud kollektori alustega, toetades eraldiseisvat täiturmehhanismi paigaldamist või tsentraliseeritud klapisaare kokkupanekut mitme jaama kollektorite kaudu. Sertifitseeritud standardse NAMUR-liidesega, mida saab vahetada peavoolu Airtac 4M seeriaga, toimib see spetsiaalse sobitatud juhtkomponendina pneumaatiliste kuul- ja liblikklappide ajamite automaatseks sisse- ja väljalülitamiseks.

SOLH 7V kompaktne pilootjuhitav solenoidventiil sisaldab täielikke 5/2- ja 5/3-suunalisi variante, mis hõlmavad ühe spiraaliga vedru tagasivoolu, topeltpooliga lukustust ja kolme keskfunktsiooni: keskel suletud, keskel väljatõmbe, keskrõhu juurdevoolu. Sellel on integreeritud sisemine tsentraliseeritud väljalasketoru disain, mille vooluvõimsus on umbes 30% suurem kui traditsioonilistel 4 V seeria ventiilidel, lülitusreaktsioon ≤50 ms ja maksimaalne töösagedus kuni 5 Hz. Ülimadala võimsusega mähised toodavad pidevaks pingestamiseks vähem soojust, alalisvoolutarbimisega 0,7 W ja vahelduvvooluga 1,1 VA. Pakutakse täissuuruses valikut M5-st kuni 3/8"-ni, mis toetab nii standardseid keermeporte kui ka sisselükatavaid kiirliitmikke. Klappe saab paigaldada üksikult või virnastada mitme jaamaga alumiiniumkollektoritele, et säästa kapis ruumi ja lihtsustada peamist õhutorustikku. Töörõhu vahemikud 0,15–0,8 MPa töötemperatuuriga -20 ℃, survevalu pikk kasutusiga alumiiniumist ventiil -20 ℃ ~ 70 kasutatakse silindri suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks kõigil automatiseeritud tootmisliinidel.

SOLH SY-seeria pilootjuhitav 5-pordiline solenoidventiil on täielikult vahetatav sobivate SMC-ventiilidega, sealhulgas SY3000 mini, SY5000 keskmise mainstream, SY7000 suur ja SY9000 eriti suured mudelid. See pakub täielikke vooluringi valikuid: 5/2 ühe-/kahepoolilist ja 5/3 kolmeasendit koos keskel suletud, keskmise väljalaske ja keskmise rõhu etteande funktsioonidega. Standardsed 0,35 W mähised ja valikulised 0,1 W ülimadala võimsusega energiasäästumähised toodavad vähe soojust pidevaks pingestamiseks. Sisemine pilootversioon töötab 0,1–0,7 MPa, samas kui väline pilootvariant toetab -100 kPa vaakumkeskkonda. Vahetihendiga pool jõuab kuni 200 miljoni lülitustsüklini. Õhuavad on paigutatud küljele, üla- ja allapoole painduvate torude suunamiseks. Ventiilid kasutavad pistikühenduse konstruktsiooni, mis ühildub SS5Y kollektori klapisaartega, võimaldades ühe ventiili hooldamist ilma kogu panka lahti võtmata, IP65 pistikühenduse ja IP67 kollektori aluse reitinguga. Optimeeritud sisemised torud tagavad umbes 80% suurema voolu kui vanad ventiilid ja sisseehitatud pilootfiltri võrk hoiab ära pooli kinnijäämise tolmust. Laialdaselt kasutatav silindrite suuna ümberlülitamiseks ja tsentraliseeritud pneumaatiliseks juhtimiseks pooljuhtide, autode keevitamise, pakendamise ja meditsiinilise automaatika seadmetes.

SOLH 2S-seeria 2/2-suunalised normaalselt suletud vedeliku solenoidventiilid sisaldavad kahte täisliini: otsese toimega väikese avaga 030/050 mudelid ja pilootjuhitavad suure avaga 150–500 variandid puhta vee, suruõhu, jahutusvedeliku, määrdeõli ja nõrgalt söövitava vedeliku torujuhtmete automaatseks sisse- ja väljalülitamiseks. Otsetoimega versioon võimaldab nullrõhu käivitamist ilma minimaalse diferentsiaalpiiranguta, sellel on kompaktne suurus, universaalne paigaldussuund ja millisekundiline kiire lülitus, mis sobib ideaalselt madala rõhuga mikrovoolurakenduste jaoks, nagu ühe punktiga tööpinkide jahutamine, 3C mikroõhu/vee harud ja minipuhastusseadmed. Pilootjuhitav tüüp nõuab täielikuks avamiseks minimaalset 0,05 MPa rõhuerinevust, tagab ülisuure voolu madala võimsusega madala kuumusega mähistega, sobib õhukompressori äravoolupeade, peamiste pihustusveetorustike ja suure vooluga tsirkuleerivate veetöötlustorustike jaoks. Standardsed NBR-nitriilkummist tihendid on varustatud valikuliste happe- ja kuumaveekindlate EPDM-i toidukvaliteediga tihenditega. Saadaval on mitme rahvusvahelise keermega standardid (PT/G/NPT) ja ülemaailmsed universaalsed poolipinged (DC12/24V, AC24/110/220V), mida toetavad DIN-pistiku ja juhtmejuhtme juhtmestiku valikud. Kuumuskindlad mähised võimaldavad pikaajalist pidevat pingestamist. Valikujuhend: otsetoimiv tüüp torujuhtmetele, mille staatiline rõhk on alla 0,05 MPa ja väikese haruvooluga; Pilootjuhtimisega versioon G1/2 ja kõrgematele peakollektoritele stabiilse kõrgsurve ja suure tsirkulatsioonivooluga. EPDM-tihend on kohustuslik kuuma vee ja toiduainete jaoks mõeldud vedela keskkonna jaoks.

SOLH 2W seeria 2/2-suunaline normaalselt suletud vedeliku solenoidventiil täismessingist korpusega sisaldab väikese avaga otsetoimega 030/050 mudeleid ja suure avaga pilootjuhtimisega 150–500 variante, mis on mõeldud puhta vee, suruõhu, lõikamisjahutusvedeliku, määrdeõli ja nõrgalt söövitavate vedelikutorude automaatseks sisse- ja väljalülitamiseks. Otsetoimega versioon realiseerib nulli diferentsiaalrõhu käivitamise ilma minimaalse töörõhu piiranguta, sellel on kompaktne suurus, universaalne paigaldussuund ja millisekundiline kõrgsageduslik lülitus, mis sobib ideaalselt madala rõhuga mikrovooluharude, vaakum-abiveekontuuride ja väikeste tööpinkide ühepunktijahutuse jaoks. Pilootjuhitav tüüp nõuab minimaalset diferentsiaalrõhku 0,05 MPa, tagab ülisuure voolu väikese võimsusega madala temperatuuriga mähistega, sobib õhukompressori peamiste äravoolutorustike jaoks, üldmontaaži peamiste pihustusveekontuuride ja suure vooluga tsirkuleerivate torustike jaoks veetöötlussüsteemide jaoks. Standardsed NBR-nitriilkummist tihendid on varustatud valikuliste kuuma- ja happekindla EPDM-i toidukvaliteediga tihenditega. Saadaval on mitu rahvusvahelist keermestandardit (PT/G/NPT) ja täisvahemiku pooli pingeid (DC12/24V, AC24/110/220V), mida toetavad DIN-pistikupesad kapi juhtmestiku jaoks ja IP65 veekindlad juhtmejuhtmed niiskete välisseadmete jaoks. Kuumuskindlad mähised võimaldavad 24-tunnist pidevat pinget ilma läbipõlemiseta. Valikujuhised: valige otsetoimiv tüüp torustike jaoks, mille staatiline rõhk on alla 0,05 MPa ja mikro ühepunktiline vool; vali pilootjuhitav variant G1/2 ja kõrgemate peakollektorite jaoks stabiilse kõrgsurve suure tsirkulatsiooniga. EPDM-tihend on kohustuslik kuuma vee, puhastatud vee ja toidukvaliteediga vedela keskkonna jaoks.

SOLH MBB kerge roolivarda standardsilinder on täiustatud kerge mudel, mis on 10% kergem kui traditsiooniline MB seeria ja vastab täielikult ISO15552 standarditele imporditud roolivarda silindrite otseseks asendamiseks. Kahe otsaga reguleeritava õhkpadja ja ruudukujuliste otsakatetega tagab see suure jäikuse, madala mürataseme ja stabiilse õlivaba töö, mis sobib keskmise koormusega ja kõrgsageduslike töötingimuste jaoks. See hõlmab mitmeid variante ja erinevaid paigaldusvõimalusi, mida kasutatakse laialdaselt transpordiseadmetes ja üldistes automaatikaseadmetes. Küpse masstootmise ja piisava varuga toetab see stabiilset partiide tarnimist ja eksporti kogu maailmas.

SOLH SAI trossivaba profiilsilinder vastab ISO15552 standardile, mõõtmetelt vahetatav FESTO DNC ja SE seeriatega. Võttes kasutusele M-kujulise integreeritud alumiiniumist tünni, on see varustatud kahe otsaga reguleeritava õhkpadja ja PPV elastse padjaga ning kahepoolsete anduri soontega. Täisvariantide hulgas on ühevardaline, topeltvarras, reguleeritav käik, lukustatav ja SAIF-klapiga integreeritud silinder. See toetab õlivaba töötamist madala käivitusrõhuga. Ava suurus φ32 ~ 200 mm, kohandatud käik kuni 2000 mm ja erinevad ISO kinnitusvõimalused. Laialdaselt kasutatav pakendamismasinates, konveierites ja tööpinkide automatiseerimises. Stabiilne masstootmine ja piisav varu teeb sellest kulutõhusa üldise lineaarse täiturmehhanismi ekspordiautomaatikaseadmete jaoks.

SOLH SE trossivaba ruudukujuline standardsilinder vastab ISO15552 ja VDMA24562 standarditele, mida saab otse vahetada FESTO DNC ja SMC CP96S seeriatega. Integreeritud neljakandiline alumiiniumist silinder tagab suure jäikuse, varustatud kahe otsaga reguleeritava õhkpadja ja kolmepoolsete andurisoontega paindlikuks paigaldamiseks. Variandid hõlmavad ühevarda, topeltvarda, reguleeritava käiguga ja BSE lukustatavat tüüpi, mis sobivad keskmise raske koormuse ja pika käiguga kõrgsageduslike rakenduste jaoks. Kõvaanodeeritud tünn toetab õlivaba töötamist mitme paigaldusvõimalusega, mida kasutatakse laialdaselt tööpinkide, pakendamise ja konveieri automatiseerimise jaoks. Kohandatud pika käiguga teenus, piisav varu ja stabiilne hulgitarne ülemaailmsetele automaatikatootjatele.

SOLH SC ökonoomne roolivarda standardsilinder kasutab nelja tõmbevarda kinnitamiseks suure jäikuse ja löögikindlusega otsakorke, mida kasutatakse laialdaselt üldise pneumaatilise ajamina. Ava suurus on vahemikus φ32–250 mm, varustatud kahe otsaga reguleeritava õhkpadjaga, et vähendada lööke ja müra. Variantide hulgas on üksikvarras, SCD topeltvarras, SCJ käiguga reguleeritav ja SCL lukustatav silinder. Valikuline sisseehitatud magnetrõngas CMSG/DMSG magnetlülitite jaoks, mis toetab õlivaba töötamist. Lühem korpus kui ISO-profiilsilindritel, võrdse läbimõõduga ja konkurentsivõimelise hinnaga. Saadaval on mitu kinnitustüüpi tõukamiseks, käsitsemiseks ja positsioneerimiseks konveieril, pakkimisel ja koosteliinidel. Piisav varu toetab hulgiekspordi tellimusi.
