Õhusilinder

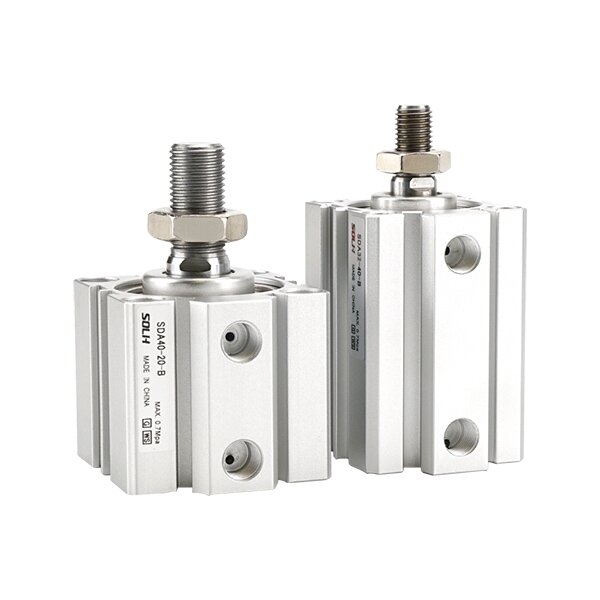

SOLH SDA kandiline üliõhuke kompaktsilinder on ökonoomne kompaktne pneumaatiline ajam. Selle kere pikkus on vaid 1/2 ~ 1/3 standardsetest trossi silindritest ja toetab ruumi säästmiseks sisseehitatud paigaldust. Paigaldusmõõtmed on vahetatavad Airtac ACQ ja SMC CQ2 seeriatega. See pakub laiaulatuslikke variante: kahekordse toimega, SSA/STA ühe vedrutagastus, SDAD kaksikvarras, SDAJ reguleeritav käik ja SDAS magnetiga varustatud mudelid. Mõlemas otsas sisseehitatud kummist kaitserauad neelavad lööke ja vähendavad müra. Rasvaga hoitud madala hõõrdumise tihend võimaldab pikaajalist õlivaba töötamist. Ava suurus φ12 ~ 100 mm, sobib lühikese käiguga lükkamiseks, kinnitamiseks ja positsioneerimiseks, laialdaselt kasutatav 3C automatiseerimises, pakkimismasinates ja kinnitusdetailides kui kulutõhus lahendus piiratud ruumiga seadmetele.

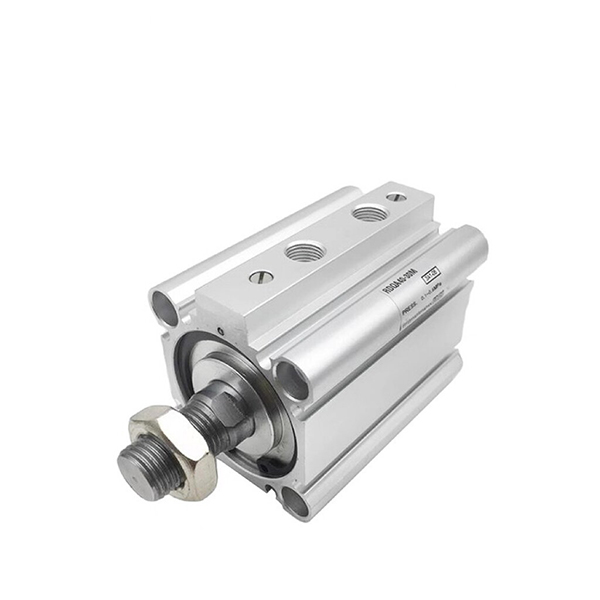

SOLH RQ õhuke silinder on vahetatav SMC RQ/RDQ seeriaga. Sellel on uuenduslik rõngasteta sisseehitatud õhkpadja struktuur, millel on 3-kordne CQ2 kummipuhvri energia neeldumisvõime ja 50% madalam töömüra. Üliõhuke ruudukujuline silinder on 20% lühem kui tavalised õhkpadjaga õhukesed silindrid ning paigaldusmõõtmed sobivad CQ2 ja CQS jaoks, et neid saaks otse uuendada. Variandid hõlmavad mittemagnetilist RQ-d, magnetiga varustatud RDQ-d ja lukustatavat RLQ-d vertikaalse koormuse kukkumisvastaseks kaitseks. Sobib pidevaks kiireks edasi-tagasi liikumiseks kiirusel 50–500 mm/s. Ava suurus φ20 ~ 100 mm ja toetab õlivaba töötamist. Laialdaselt kasutatav suure tsükliga laadimise/mahalaadimise automatiseerimisel, täpsel kinnitamisel ja positsioneerimisel, mis nõuavad vähest lööki ja madalat müra.

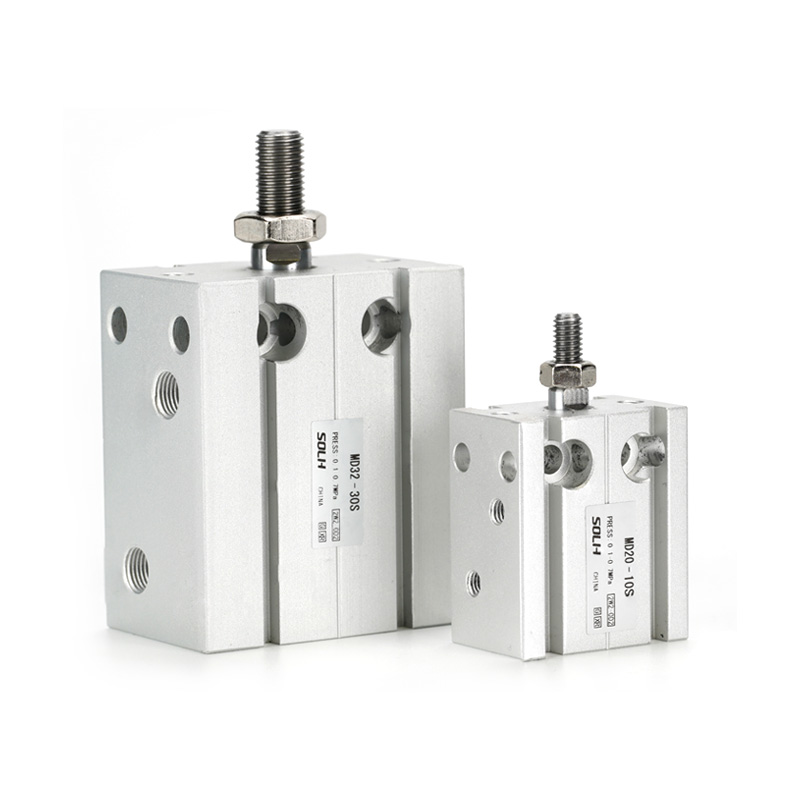

SOLH MD mitme asendiga vabakinnitusega kompaktsilinder on varustatud kinnitusavadega ploki korpuse kuuel küljel klambriteta paigaldamiseks mis tahes nurga all, 30% ~ 50% õhem kui tavalised ümmargused silindrid, et sobituda kitsa ja suure tihedusega seadmete paigutusega. Viis alammudelit hõlmavad kõiki töörežiime: standardne ühevardaline kahepoolse toimega MD, ühe vardaga ühetoimeline MSD (vedru pikendus) / MTD (vedru sissetõmbamine), väändevastane kahevardaline MDD ja käiguga reguleeritav kahevardaline MDJ. Ava suurused on vahemikus 6 kuni 32 mm standardsete käiguga 5–60 mm. Igal seadmel on sisseehitatud eesmine kummipuhver ja kaks külgmist pesa magnetandurite jaoks; suffix-S tähistab integreeritud püsimagnetit, mis ühildub CMSH/DMSH pilliroo lülititega. Kolvivardal on õlivaba sujuva töö tagamiseks integreeritud isemäärduv puks. Topeltvardaga variandid kõrvaldavad külgsuunalise läbipainde nihkekoormusest, samas kui MDJ-l on tagumine reguleerimiskruvi paindlikuks käigu peenhäälestamiseks. Laialdaselt kasutatav miniatuursete rakiste kergeks kinnitamiseks, väljatõmbamiseks, pressimiseks ja täpseks positsioneerimiseks 3C-, pooljuht- ja üldistes väikestes automaatikaseadmetes.

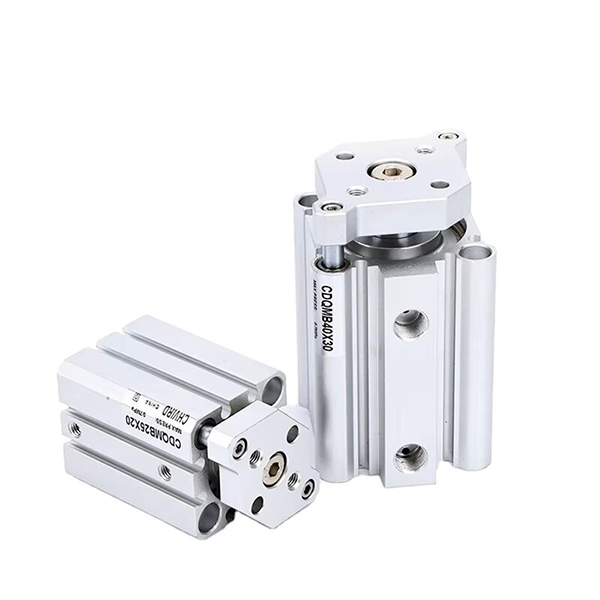

SOLH CQM kõrge jäikusega juhitav õhuke silinder on vahetatav SMC CQM/CDQM-iga. Ehitatud CQ2 õhukesele silindristruktuurile koos integreeritud paralleelsete topeltjuhtvarrastega, see säilitab sama kere pikkuse kui CQ2 ja välistab vajaduse väliste juhikute järele. Selle külgkoormuse takistus on 2–4 korda suurem kui standardsetel CQ2 silindritel, kolvivarda pöörlemise tolerantsiga ≤±0,2°. Variantide hulgas on mittemagnetiline CQM, magnetiga varustatud CDQM ja CQM-XB24 pika kasutuseaga mudel. Varustatud mõlemas otsas kummist kaitseraudadega ja toetab õlivaba töötamist. Ava suurused φ12 ~ 100mm, paigaldusmõõtmed ühilduvad CQ2/CQS-ga. Ideaalne lühitaktiliseks täppistõukamiseks ja kinnituste kinnitamiseks nihkekoormusega elektroonikamontaaži automatiseerimises.

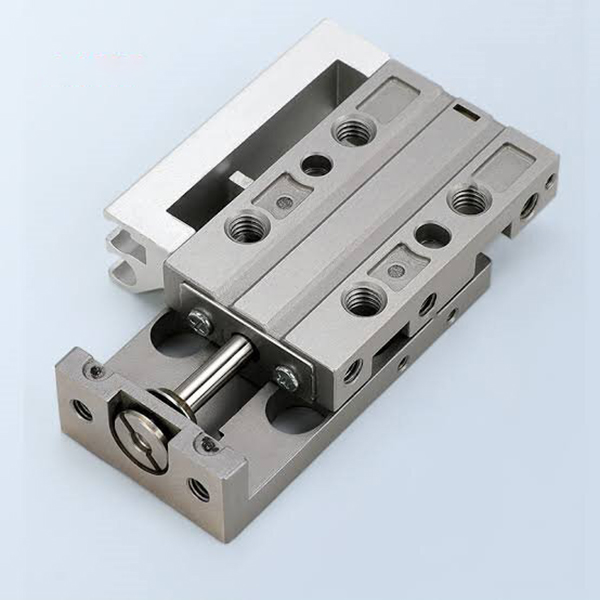

SOLH MXJ ülikompaktne ülitäpne pneumaatiline liuglaud on vahetatav SMC MXJ seeriaga. Varustatud integreeritud roostevabast terasest kuuliga lineaarse juhikuga, saavutab paralleelsuse täpsuse 0,005 mm ja korduva positsioneerimise täpsuse ±0,01 mm. Üliõhuke kerge korpus toetab ülevalt, alt ja küljelt kolmepoolset kinnitust, mis on 30% ~ 50% väiksem kui MXQ liuglauad. Ava suurus φ4,5–16 mm, varustatud kahe otsaga kummist puhvritega ja valikuliste metallist piirajatega 0–5 mm reguleeritava käigu jaoks. Sümmeetriline disain võimaldab vahetada torustikke ja andureid vasak-parem, mis sobib õlivabasse puhtasse keskkonda. Võimeline stabiilseks kõrgsageduslikuks lühitaktiliseks liikumiseks, mida kasutatakse laialdaselt mikronitasemel lineaarseks liikumiseks 3C mikrokäitlemise, optilise kontrolli, miniatuurse koostu ja kompaktsete meditsiiniautomaatikaseadmete puhul.

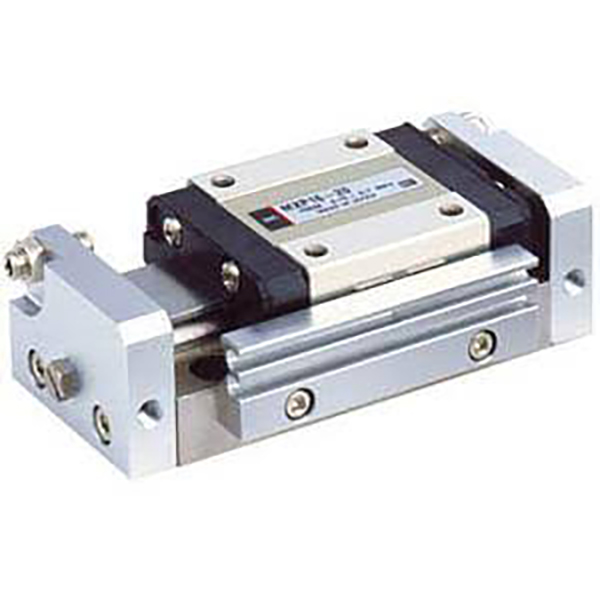

SOLH MXP ülikõrge täpsusega pneumaatiline liuglaud on vahetatav SMC MXP seeriaga. See kasutab integreeritud martensiitsest roostevabast terasest korpust ja sisseehitatud kuuli lineaarset juhikut, mis saavutab käigu paralleelsuse 0,004 mm, pöörlemisvea kuni ±0,03° ja korduva positsioneerimise täpsuse ±0,01 mm. Ülimalt kitsas kompaktne korpus on 10% ~ 20% õhem kui MXJ mudelid, toetades kolmepoolset kinnitust ja lülitatavat aksiaalset/külgmist torustikku. Avasuurused φ6 ~ 16 mm, mis on varustatud standardsete kummipuhvrite, valikuliste metallist piirajate ja hüdrauliliste puhvritega, mis on saadaval φ8 ja kõrgemate jaoks. See toetab õlivaba puhast keskkonda ja stabiilset kõrgsageduslikku edasi-tagasi. Ideaalne piiratud ruumi automaatikajaamadele, mis nõuavad ranget liikumise täpsust, nagu optiline kontroll, kiipide ühendamine, mikrokomponentide kokkupanek ja esmaklassilised meditsiiniseadmed.

SOLH MXH kitsas kompaktne pneumaatiline liuglaud on vahetatav SMC MXH seeriaga. Kahe kolviga käitatav ja ringleva kuuli juhtsiiniga varustatud ülikitsas korpus, mis sobib tihedaks kõrvuti paigutuseks. Sellel on suurepärane nihke- ja väändevastane jõudlus, mille lubatud pöördemoment on ligikaudu 6 korda suurem traditsioonilistest MXU liuguritest, korduva positsioneerimise täpsus ±0,02 mm ja maksimaalne standardkäik kuni 60 mm. Toetades 4-suunalist paigaldust ja 3-poolset torustikku, on sellel sisseehitatud magnet, mis ühildub erinevate magnetlülititega, kahe otsaga kummipuhvrid ja võimaldab pidevat õlivaba töötamist. Ava suurus φ6 ~ 20 mm, kasutatakse laialdaselt keskmise täpsusega pika käiguga 3C komponentide ja väikeste plastosade kõrge sagedusega ülekandmiseks konsooli või ühepoolse koormuse all piiratud ruumiga automaatikaseadmetes.

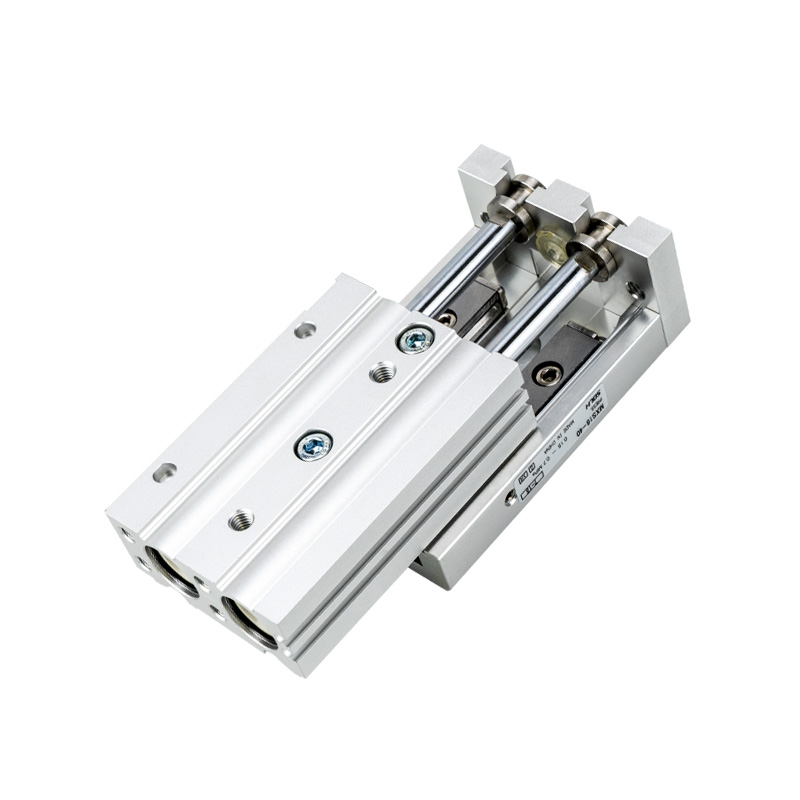

SOLH MXS suure jäikusega integreeritud pneumaatiline liuglaud on täielikult vahetatav SMC MXS seeriaga. See kasutab kahe kolviga ajamid ja eelkoormatud ristrulli juhtrööpaid, et tagada tühikäiguline liikumine, pakkudes kaks korda suuremat tõukejõudu kui ühe silindriga liugurid sama avaga ja korduva positsioneerimise täpsusega kuni ±0,01 mm. Üliõhuke integreeritud struktuur säästab 30–50% paigaldusruumi võrreldes poolitatud silindri ja väliste juhtkomplektidega. Toetatud on kolmepoolne kinnitus koos positsioneerimistihvtide avadega (alumine, külgmine ja aksiaalne). Avamõõdud φ6 ~ 25 mm standardsete käigudega 10 ~ 150 mm, valikulised 0 ~ 5 mm käiguregulaatorid. Sisseehitatud magnet sobib magnetlülititega ja võimaldab õlivaba töötamist. Laialdaselt kasutatav suure jäikuse ja ülitäpse lineaarse ülekande jaoks pooljuhtide, 3C täppismontaaži ja optiliste komponentide joondusjaamades.

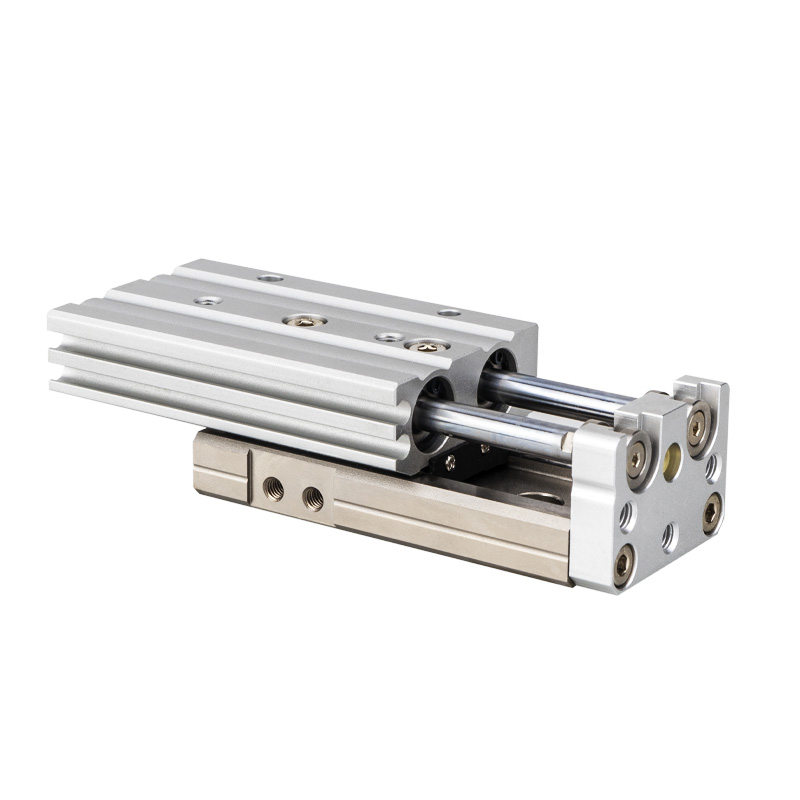

SOLH MXQ ökonoomne pneumaatiline liuglaud on vahetatav SMC MXQ seeriaga. See kasutab kahe kolviga ajamiga ja eellaadimata tsirkuleeriva kuuli juhtsiiniga, mis on ehitatud üliõhukese ja kerge integreeritud seadmena, mille kõrgus ja kaal on väiksem kui MXS, saavutades korduva positsioneerimise täpsuse ±0,02 mm. Saadaval on kolmepoolne kinnitus koos positsioneerimistihvti aukudega (alumine, külgmine ja aksiaalne). Ava suurused φ6-25 mm, standardsed käigud 10-150 mm, valikulised 0-5 mm käiguregulaatorid. Sisseehitatud magnet sobib magnetlülititega ja toetab õlivaba töötamist. Kulusäästliku põhilise lineaarse ajamina sobib see eelarvetundlikele projektidele ja seda kasutatakse laialdaselt väikeste elektrooniliste ja plastosade ning standardsete täppisautomaatsete koosteliinide väikese koormuse ja kõrgsagedusliku ülekande jaoks.
