Õhusilinder

SOLH MGF madala profiiliga juhtlaua silinder on täielikult vahetatav sobivate SMC kolleegidega. Disainitud integreeritud suure läbimõõduga kontsentrilise juhthülsiga, murrab see traditsiooniliste kahe juhtvarda silindrite suunapiiranguid ja tagab ühtlase 360° läbipaindevastase jõudluse ekstsentriliste koormuste vastu. Selle üldist paigalduskõrgust on MGQ seeriaga võrreldes vähendatud 15% ~ 20% võrra, et saavutada ülitasane ja kompaktne paigutus. Saadaval olevad ava suurused: φ40, φ63, φ100 mm standardsete lühikeste käikudega vahemikus 30 mm kuni 100 mm, optimeeritud lühikese käiguga raskeveokite tööks. Sisseehitatud pöörlemisvastased tihvtid tagavad mudeli φ100 jaoks äärmiselt kõrge lubatud pöördemomendi kuni 409 N·m, mis on stabiilne ekstsentrilise jõu mõjul kõikidest suundadest ilma kinnikiilumise või nihkumiseta ning pöörlemisvastase maksimaalse täpsusega ±0,05°. Toetatakse kahesuunalist ülevalt ja alt kinnitust; T-kujulised pesad korpuse kolmel küljel võimaldavad paigaldada magnetlüliti neljale küljele. Varustatud on standardsed kahe otsaga kummipuhvrid ja õlivaba hooldusvaba töö. 10-eesliitega madala tolmusisaldusega puhas versioon vastab pooljuhtide, 3C elektroonika ja meditsiinitöökodade rangetele nõuetele. Tavalistest konstruktsioonidest umbes 15% kergem, seda kasutatakse laialdaselt tooriku tungrauaga tõstmiseks, rakise väljaviskamiseks, jaama indekseerimise ümberpööramiseks ja lühikese vahemaa raskeveokite tõukamiseks, olles ideaalne kompaktne pneumaatiline ajam, mis vajab piiratud paigaldusruumis mitmesuunalist läbipaindevastast ja suurt pöördemomenti.

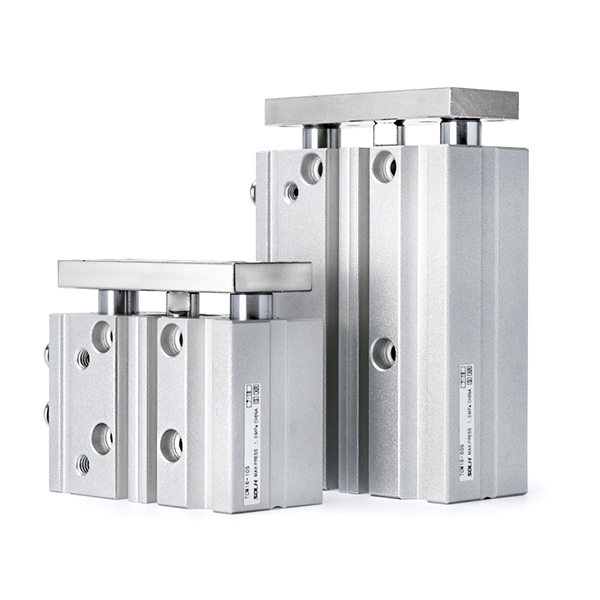

SOLH TC seeria kolmeteljeline juhtvarda silinder on SMC MGP seeria otsene asendus. Sellel on integreeritud kolmeteljeline struktuur, mis koosneb kahest juhtvardast ja kesksest kolvivardast, millel on ülikõrge jäikus. Selle väändekindlus ja külgkoormusvõime on enam kui kaks korda suuremad kui tavalistel kahe juhtvardaga silindritel, vältides tõhusalt läbipainde ja asendi nihkumist. Saadaolevad avade suurused on vahemikus φ6 mm kuni 100 mm kahe südamiku variandiga: TCL-i täppis-kuullaager tagab ülimadala hõõrdumise ja sujuva liikumise kõrgsageduslikuks tõstmiseks ja täpseks positsioneerimiseks; TCM-i messingisulamist liuglaagritüüp on suurepärase kulumis- ja löögikindlusega raskete koormuste, tolmuse keskkonna ja konveieriliini peatamise jaoks. Standardsed käigud hõlmavad 5 mm kuni 500 mm. Valikulised konfiguratsioonid hõlmavad J-tüüpi käigu reguleerimist (reguleeritav vahemik max 50 mm) ja -T kõrge temperatuuriga versiooni, mis töötab stabiilselt vahemikus -20 ℃ kuni 120 ℃. Standardkonfiguratsioonide hulka kuuluvad sisseehitatud magnetrõngad, kahe otsaga kummipuhvrid ja õlivaba hooldusvaba töö. Integreeritud on mitmesuunalised kinnitusavad ja neljapoolsed pesad magnetlülitite jaoks, samas kui topelt- ja külgmised õhupordid võimaldavad torustiku paindlikku paigutust. Ääriku ja jalatoe lisatarvikud toetavad mitmekülgset paigaldussuunda. Töörõhk jääb vahemikku 0,1 MPa kuni 1,0 MPa ja võrdlusalused positsioneerimisaugud tagavad usaldusväärse kordustäpsuse. Seda integreeritud täiturmehhanismi kasutatakse laialdaselt konveierikorgi tõstmisel, trükkplaatide käsitsemisel ja 3C elektroonika pressimisel, pakkimisvärava käivitamisel, rakise väljatõmbamisel ja ekstsentrilise koormuse juhtimisel. See integreeritud täiturmehhanism välistab vajaduse eraldi väliste juhtsõlmede järele, lihtsustab mehaanilist konstruktsiooni suurepärase kuluvõimega miniatuursete täppisjaamade ja üldise keskmise kuni raske automaatika jaoks.

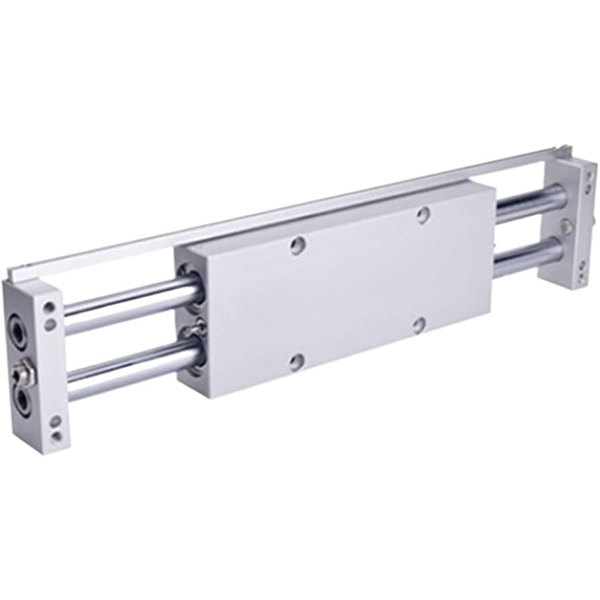

SOLH CX2 seeria topeltvarraste liugsilinder on SMC CX2 standardmudelite vahetatav asendus. Kahe kolvi ja sümmeetriliste kahe kolvivarrastega ehitatud see tagab kahekordse tõukejõu, võrreldes sama ava suuruse ja suurepärase integreeritud jäikusega ühevardaliste silindritega. Saadaolevad avasuurused katavad φ10, 15, 25 mm standardsete käikidega 25 mm kuni 200 mm. Standardversioon kasutab liuglaagri juhtimist; täiustatud CXWM (liuglaager + hüdrauliline puhver) ja CXWL (kuullaager + hüdrauliline puhver) on kohandatud suure kiirusega sagedaste kokkupõrgete jaoks. Sümmeetrilised topeltvardad tagavad loomupärase mehaanilise pöörlemisvastase jõudluse maksimaalse täpsusega kuni ±0,02° φ25 ava puhul, millel on suurepärane vastupidavus külg- ja ekstsentrilistele koormustele. Madala profiiliga õhuke korpus toetab kahte montaaživormi: liikuva otsaplaadiga fikseeritud silindri korpus või libiseva silindri korpusega fikseeritud otsaplaat. Neljapoolsed kinnitusavad ja kolmesuunalised õhuavad võimaldavad paindlikku paigaldust ja torustikku kitsastes ruumides. Varustatud on standardsed kahe otsaga kummipuhvrid ja õlivaba hooldusvaba töö; valikuline N mittemagnetiline versioon kõrvaldab magnetilised häired magnetitundlikel juhtudel. Laialdaselt kasutatav detailide täppisülekandes 3C- ja pooljuhtidetööstuses, rakise lükkamisel ja tõstmisel, kompaktsetes seadmetes tihedas silindrite paigutuses, keskmise koormusega edasi-tagasi liigutamisel toidu-, meditsiini- ja puhastustöökodades.

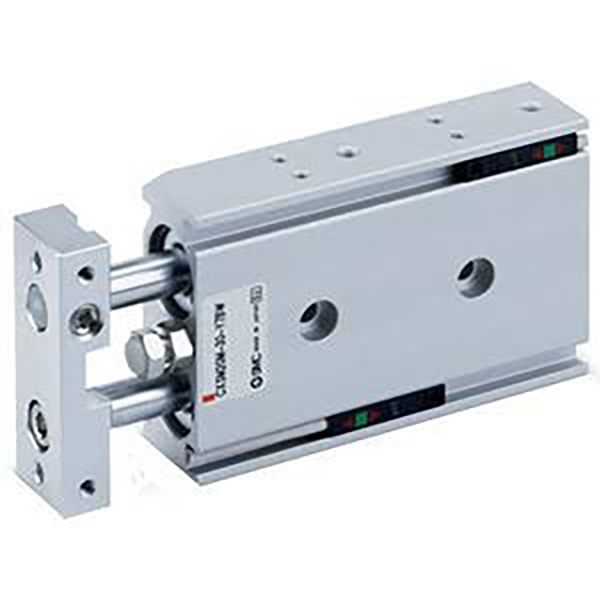

SOLH CXSJ on klassikaliste CXS-i topeltsilindrite täiustatud ülikompaktne iteratsioon, mida saab vahetada originaalse SMC CXS-seeriaga. Integreeritud topeltkolvi ja kahe juhtvardaga ehitatud see tagab kahekordse tõukejõu sama avasuuruse juures ning stabiilse pöörlemisvastase täpsusega ±0,1°. Selle üldmõõtmeid on lühendatud ja kitsendatud 10% ~ 20% kergema kaaluga, mis on kohandatud äärmiselt kitsale siseseadmete paigutusele. Saadaval on neli alammudelit: liuglaagriga CXSJM on suurepärase kulumiskindluse ja tolmukindla jõudlusega väikese kiirusega üldiseks positsioneerimiseks; CXSJL kuullaagritüübil on ülimadal hõõrdumine ja sujuv liikumine maksimaalse kiirusega 800 mm/s kõrgsageduslikuks ja kiireks valimiseks ja paigutamiseks; CXSJWM/CXSJWL topelt läbiva varda konstruktsioon võimaldab töödeldava detaili mõlemasse otsa paigaldada kahepoolseks sünkroonseks tõstmiseks ja tsentreerimiseks. φ6 ja φ10 avad toetavad nii aksiaalset kui ka külgmist porti, samas kui teised suurused kasutavad ainult külgmisi torusid. Pööratav magnetlüliti kronstein toetab 4-suunalist häiretevaba montaaži ja sümmeetrilist vasak-parem paigaldust. Kahe otsaga kummist puhvrid on standardvarustuses; sufiks Z tähistab asendiandurite sisseehitatud magnetrõngaid ja antimagnetiliste häirete stsenaariumide jaoks on saadaval mittemagnetilised versioonid. Valikuline pikenduslukk P ja tagasitõmbamislukk R võivad täiturmehhanismi kindlas kohas hoida. Seda kasutatakse laialdaselt 3C ja üldiste tootmisliinide kompaktsetes automaatikaseadmetes väikese koormuse korral valimiseks ja asetamiseks, kergeks pressimiseks ja täpsuspiiranguks positsioneerimiseks.

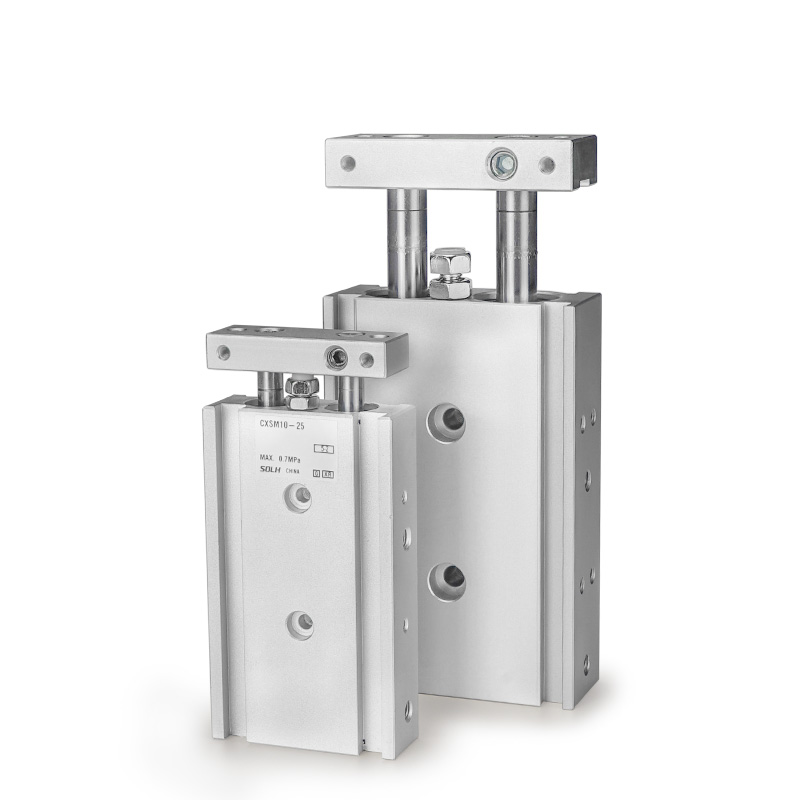

SOLH CXS suure jäikusega õhuke kahe vardaga silinder on täielikult vahetatav originaalse SMC CXS seeriaga. See on konstrueeritud integreeritud koaksiaalsete topeltkolbide ja sünkroonseks käivitamiseks mõeldud kahe juhtvardaga, mis tagab peaaegu kahekordse tõukejõu võrreldes identse avasuurusega ühekolviliste silindritega ja stabiilse pöörlemisvastase täpsusega ±0,1°. Selle integreeritud juhtstruktuur tagab tugeva vastupidavuse külg- ja ekstsentrilistele koormustele ilma väliste abijuhikuteta. Saadaval on neli põhilist alammudelit: metallist liuglaagriga CXSM-il on suurepärane kulumiskindlus, tolmukindel jõudlus ja suurepärane külgkandevõime madala kiirusega positsioneerimiseks, pressimiseks ja tolmustes keskkondades; CXSL kuullaagritüübil on ülimadal hõõrdumine ja sujuv liikumine maksimaalse kiirusega kuni 400 mm/s kõrgsageduslikuks kiireks valimiseks ja paigutamiseks; CXSWM/CXSWL topeltvarda versioonid võimaldavad kinnitusdetaili paigaldamist mõlemasse varda otsa kahepoolseks sünkroonseks tõstmiseks ja tsentreerimiseks. Kahe otsaga kummist puhvrid on standardsed; AZ õhupuhver on valikuline φ20/25/32 suurte avade jaoks, et neelata tugevaid kiireid lööke. Sufiks Z tähistab sisseehitatud magnetrõngaid D-M9B, D-A93 ja muude asendiandurite otseseks paigaldamiseks; Magnettundlike töötingimuste jaoks on saadaval mittemagnetilised variandid. Valikuline pikenduslukk P ja tagasitõmbamislukk R võivad lukustada kolvi määratud kohtadesse. Kolmepoolne paigaldus (alt, ülemine, külg) toetab erinevaid kompaktseid mehaanilisi paigutusi, mida kasutatakse laialdaselt 3C elektroonika ja üldiste automatiseerimise tootmisliinide täppiskorje-, materjaliülekande-, positsioneerimis- ja kerge pressimise protsessides.

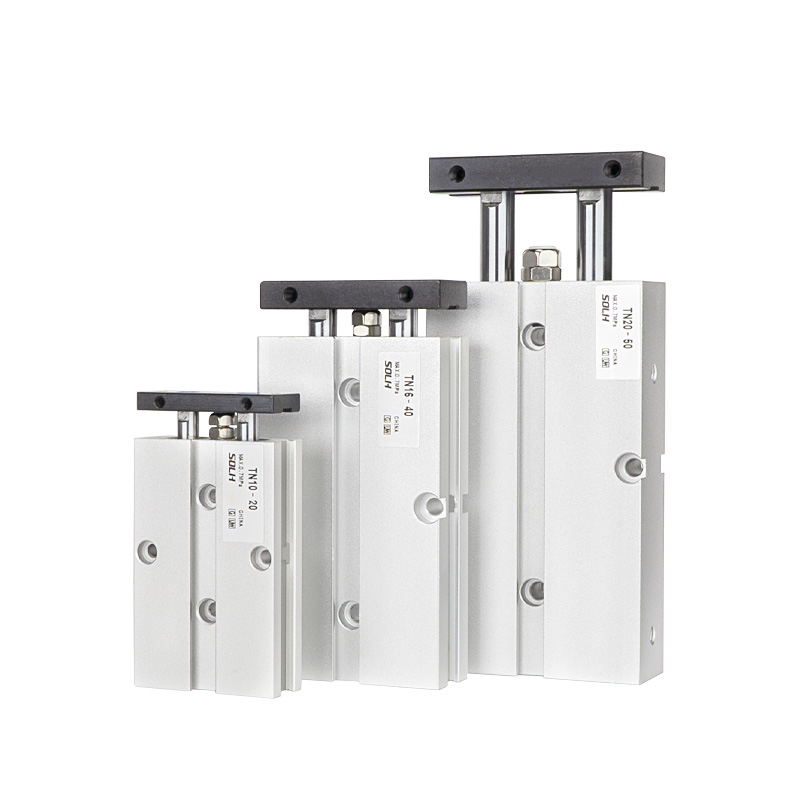

SOLH TN kulutõhus kahevõlliline silinder kasutab kompaktse paigutuse ja suurepärase kulutulemuse tagamiseks ühe kolviga kahe juhtvõlli struktuuri koos liuglaagri juhikuga. See on tehases varustatud sisseehitatud magnetrõngaste ja reguleeritava eesmise kummipuhvriga käigu peenhäälestamiseks, mis tagab pöörlemisvastase täpsuse ±0,2°. Sünkroniseeritud topeltvõllid piiravad väände ja õõtsumist, et taluda kergeid külgmisi ekstsentrilisi koormusi. Saadaval on kolmesuunaline paigaldus (ülemine, alumine, külgmine) ja külgmised sooned toetavad magnetlülitite otsest paigaldamist ilma lisaklambriteta. Tarnitakse kahte tüüpi: standardne üheotsaline varras TN ja topeltläbiv varras TNW, mille TNW võimaldab kinnitusseadme paigaldamist mõlemasse varda otsa kahesuunaliseks sünkroonseks tsentreerimisliikumiseks. Võrreldes TR-seeriaga, on TN-l väiksemad mõõtmed ja madalam hind ilma φ6 ava valikuta; Võrreldes CXS/CXSJ kahe kolviga topeltsilindritega annab TN ühe tõukejõu, millel on ilmsed kulueelised, kuid väiksem täpsus ja kandevõime. Selle töörõhk on vahemikus 0,15 kuni 1,0 MPa ja kohanemisvõime ümbritseva õhu temperatuuril -20 ℃ ~ 70 ℃. Seda kasutatakse laialdaselt kerge koormuse positsioneerimiseks, lihtsaks pressimiseks, tooriku peatamiseks ja lühikese vahemaa ülekandmiseks üldiste automaatikajaamade jaoks, kus on mõõdukad täpsusnõuded ja kulude kontrolli nõuded. S-tüüpi magnetrõngas on kogu seeria standardvarustuses ja seda ei saa eemaldada; Vaikimisi Rc-lõime saab kohandada välisprojektide jaoks G-lõimeks või NPT-lõimeks.

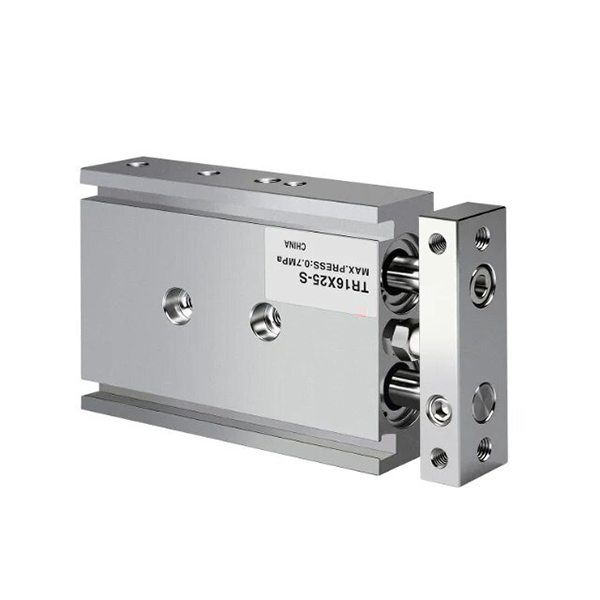

Kahevõlliline silinder SOLH TR on valmistatud vastavalt JIS tööstusstandarditele. Sellel on ühe kolviga kahe juhtvõlli struktuur, mis on sobitatud pikendatud liuglaagripuksidega, millel on kõrge konstruktsiooniline jäikus, suurepärane väändekindlus ja tugev läbipaindevastane võime, mis on parem kui kulutõhusad TN-i kahevõlli silindrid. Ava suurused on vahemikus φ6 kuni 32 mm, sealhulgas standardsed ühevardalised TR, topeltläbivad TRW ja kerged kompaktsed TRJ variandid. Pöörlemisvastane täpsus ulatub ±0,1° avade puhul ≥16 mm ja ±0,2° φ6/φ10 väikeste avade puhul; topeltvõllid piiravad võnkehälbeid, et tagada stabiilne töö pikkade liigutuste ajal. Reguleeritav eesmine kummist padjapadi töötab fikseeritud tagumise puhvriga, et trimmida, löögi summutada ja vähendada müra. Saadaval on kolmesuunaline paigaldus (ülemine, alumine, külgmine) ja valikuline kahepoolne portimine; külgmised sooned võimaldavad magnetlülitite otsest kokkupanekut ilma täiendavate sulgudeta. Sisseehitatud magnetrõngad, millel on sufiks S, on standardsed, samas kui magnetiliste häirete suhtes tundlikel juhtudel pakutakse mittemagnetilisi kohandatud versioone. Töörõhk on vahemikus 0,15–1,0 MPa töötemperatuuriga –20 ℃ kuni 70 ℃. Standardse Rc-keerme saab teisendada G-keermeks või NPT-keermeks välismaiste inseneriprojektide jaoks. Eristatakse CXS-i topeltsilindritest: TR annab ühe tõukejõu, millel on silmapaistev mehaaniline jäikus ja stabiilne külgkoormuse takistus pika käiguga rakendustes; CXS-il on topelttõukejõu, väiksema hõõrdumise ja sujuvama kiire edasi-tagasi liikumise jaoks topeltkolvid, mis sobivad kõrgsageduslikuks lühitaktiliseks valimiseks ja asetamiseks. Laialdaselt kasutatav täppispositsioneerimisel, tooriku pressimisel, pikamaa seiskamisel ja teisaldamisel ning üldautomaatikajaamades, mis nõuavad usaldusväärset juhtimist keskmise kerge koormuse korral.

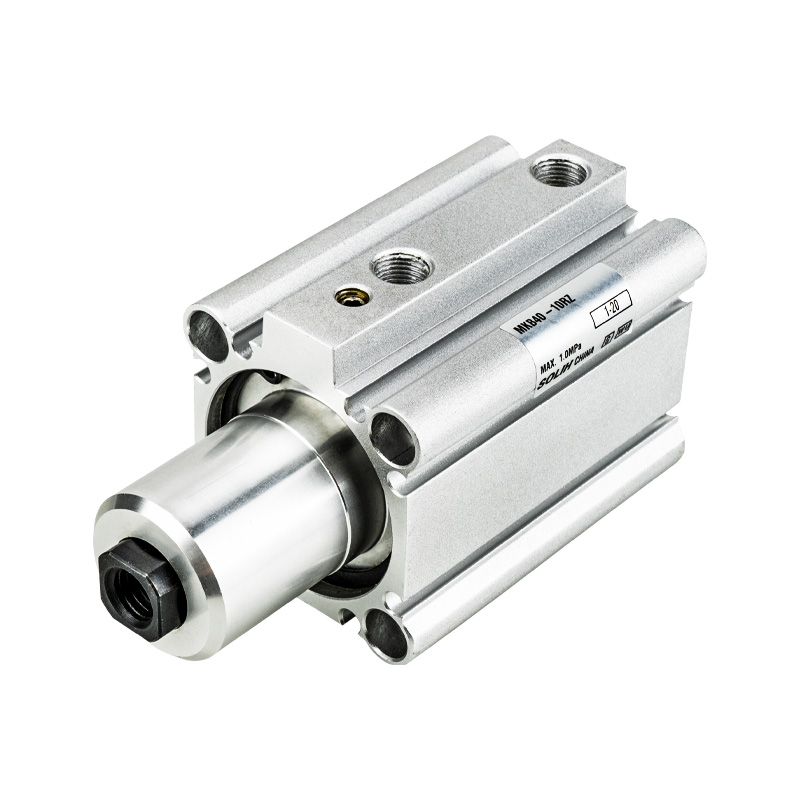

SOLH MK (tavalise nimetusega MKB) on kombineeritud pneumaatiline silinder, mis ühendab 90° pöörde ja lineaarse allapoole kinnituse, mida saab vahetada peavoolu MKB seeriaga. Ava suurus on φ12 ~ φ63 ja kinnituskäigud on vahemikus 5 mm kuni 50 mm. Selle kogupikkust on tavaliste MK2 mudelitega võrreldes lühenenud 3–10 mm võrra, mis tagab kompaktsema paigutuse. Lubatud inertsi pöördemomenti suurendatakse kolmekordselt, et tulla toime suure inertsiga toorikute kiire kinnitamisega, ja φ63 ava maksimaalne kinnitusjõud ulatub 12,4 kN-ni 0,5 MPa all, et tagada usaldusväärne suure koormuse hoidmine. Töötsükkel: tõmmake üles → 90° vasakule/paremale pööramine → pikendage kinnitamiseks; vabastamine toimub vastupidises järjekorras. Fikseeritud 90° pöördenurk tolerantsiga ±5° tagab stabiilse korduva positsioneerimise. Välja arvatud φ20 ja φ25 avad ainult kahepoolse anduri kinnitusega, toetavad muud suurused 4-suunalist magnetlüliti paigaldamist, et juhtmestik oleks korralik ja häireteta. Läbivad augud ja kahe otsaga keermestatud avad võimaldavad otsest paigaldust ja ääriku paigaldamist. Kahepoolsed kummist puhvrid vähendavad lööke, vibratsiooni ja müra; õlivaba disain tagab puhta ja tolmuvaba töökeskkonna. Sisseehitatud magnetrõngad töötavad koos asendianduritega, et jälgida klambri/vabastuse olekut; päripäeva RZ ja vastupäeva LZ pöörlemissuunad on valikulised. Seda kasutatakse laialdaselt tööpinkide kinnitusdetailides, keevitamise positsioneerimises, stantsimise fikseerimises, täppis-3C komponentides, pooljuhtaluse kinnituses ja kinnitusdetailide ümberpööramise piiramises. See lihtsustab mehaanilist disaini ja säästab paigaldusruumi, integreerides pöörlemis- ja kinnitusfunktsioonid. Valige ava suurus kinnitusjõuga ≥ tegelik koormus × 1,5 ohutustegur ja jätke 3–5 mm käiguvaru, et vältida mehaanilist kokkupõrget.

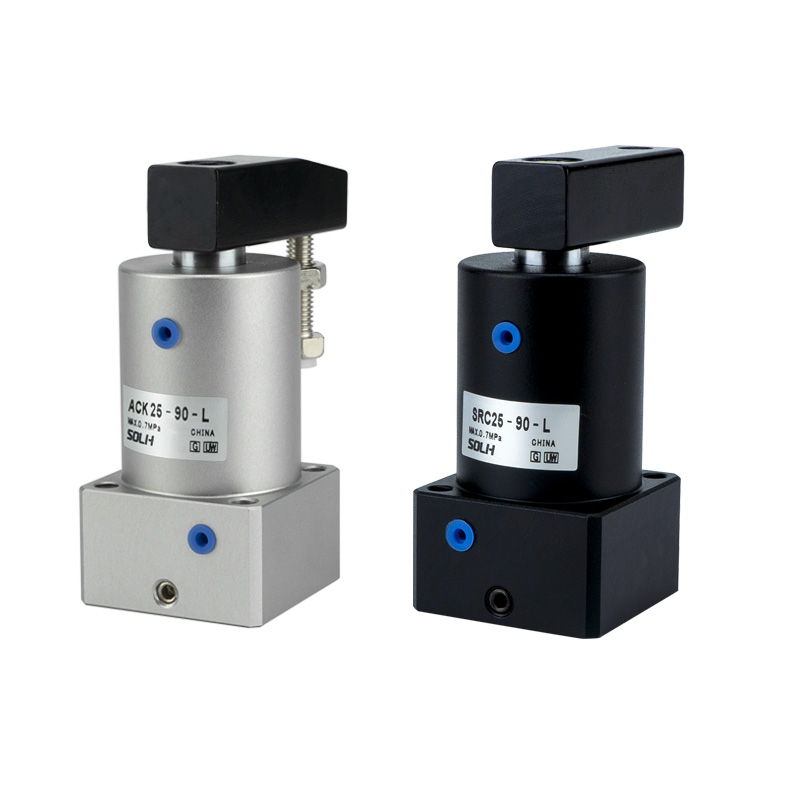

SOLH ACKi nurgasilinder ühendab integreeritud liitliikumise standardse 90° pööramise / valikulise 180° pööramise ja lineaarse allapoole kinnitusega, mille ava suurus on vahemikus φ25 kuni φ63. Selle südamiku konstruktsioonina on kolme juhtsoonega tugistruktuur, mis tagab suurepärase konstruktsiooni jäikuse ja tugeva vastupidavuse ekstsentrilistele koormustele, saavutades suure nurga positsioneerimise täpsuse ±1,5°, mis on parem kui tavalised pöörlevad klambrisilindrid. Saadaval on kaks konstruktsioonitüüpi: ACK ühe surveplaadiga kitsaste toorikute jaoks ja ACKD topeltsurveplaat laiade toorikute jaoks; Vastupäeva vasakule (L) ja päripäeva paremale (R) on võimalik valida, et need sobiksid kohapealse paigutusega. Töötsükkel: kolvivarras tõmbub sisse ja tõuseb üles → pöörleb, et vältida töödeldava detaili segamist → ulatub allapoole kinnitamiseks; vabastamine töötab lähtestamiseks vastupidises järjekorras. Kolvivarras on valmistatud kuumtöödeldud legeerterasest, silindri toru läbib kõva anodeerimise, mis on sobitatud imporditud suure jõudlusega tihendusrõngastega, et saavutada suurepärane kulumiskindlus, korrosioonikindlus, madal õhulekkimine ja pikk kasutusiga. Neli põhja läbivat auku toetavad otsest paigaldamist ja äärikukinnitust; sisseehitatud anduri sooned hõlbustavad magnetlüliti kokkupanekut klambri ja vabastamise oleku jälgimiseks. Iga ava on varustatud fikseeritud standardse kinnituskäiguga; maksimaalne kinnitusjõud φ63 jõuab 0,5 MPa töörõhu all 1050 N-ni. Töörõhk jääb vahemikku 0,15–1,0 MPa, laia temperatuuri kohandatavusega –20 ℃ kuni 80 ℃. Seda kasutatakse laialdaselt tööpinkides, keevitamise positsioneerimises, stantsimisprotsesside nihkumisvastases kinnituses, elektrooniliste kandikute kinnitusklambrites ja pöördemehhanismide positsioneerimises. See asendab eraldi pöörlevaid ja kinnitussilindreid, et lihtsustada mehaanilist paigutust ja säästa paigaldusruumi. Valige õige ava suurus teoreetilise kinnitusjõuga ≥ tegelik koormus × 1,5 ohutustegur ja jätke 3–5 mm käiguvaru mehaanilise kokkupõrke vastu.
